2016 Lexus GS300h Замена

5386-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
■Передний указатель поворота (автомобили с фарами ,
состоящими из одной лампы )
То л ь к о для левой стороны :
Снимите болт и сдвиньте
заливную горловину
омывающей жидкости .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
Замена ламп
1
2
3

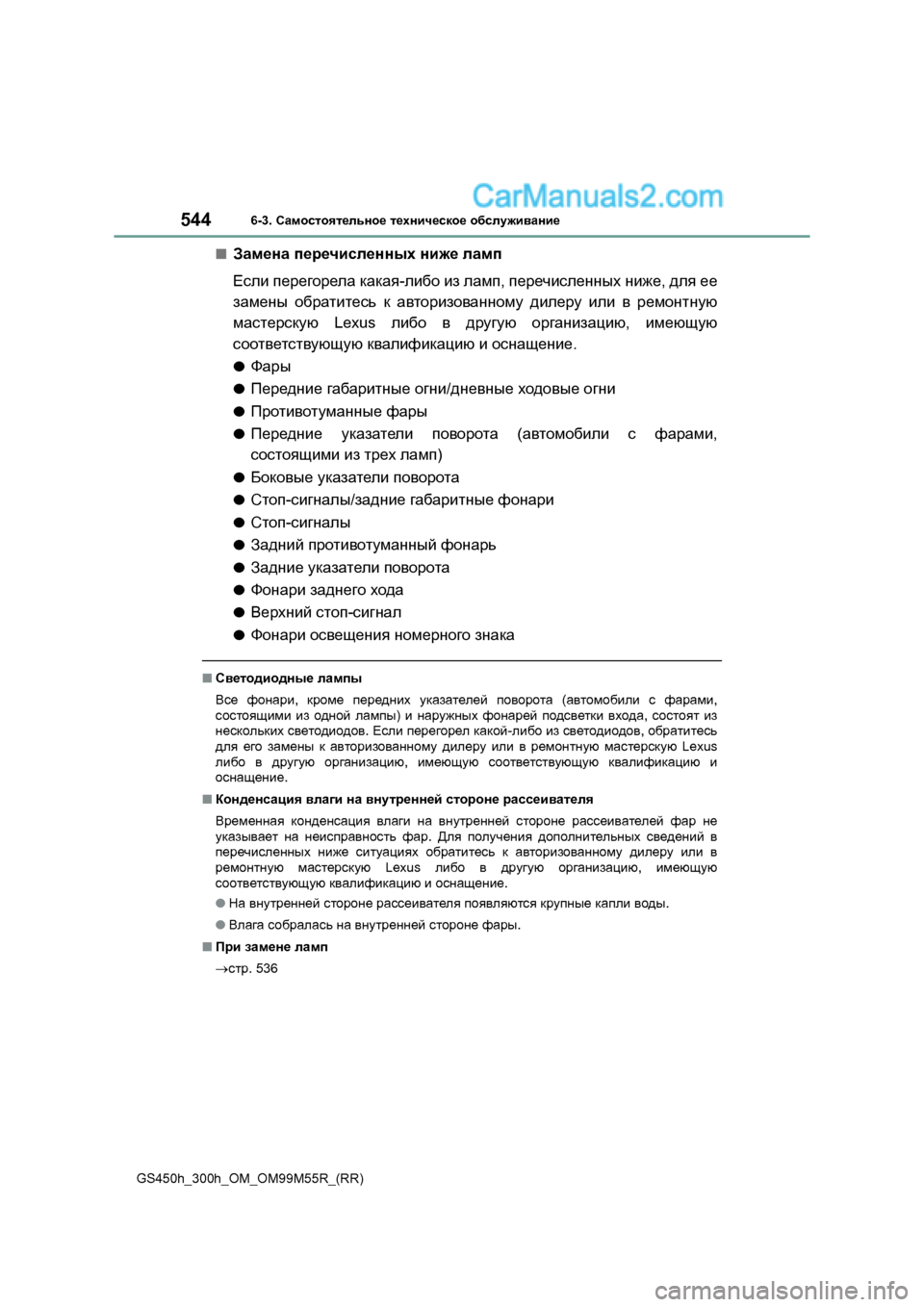

5446-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
■Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
●Фары
●Передние габаритные огни /дневные ходовые огни
●Противотуманные фары
●Передние указатели поворота (автомобили с фарами ,
состоящими из трех ламп )
●Боковые указатели поворота
●Стоп -сигналы /задние габаритные фонари
●Стоп -сигналы
●Задний противотуманный фонарь
●Задние указатели поворота
●Фонари заднего хода
●Верхний стоп -сигнал
●Фонари освещения номерного знака
■ Светодиодные лампы
Все фонари , кроме передних указателей поворота (автомобили с фарами ,
состоящими из одной лампы ) и наружных фонарей подсветки входа , состоят из
нескольких светодиодов . Если перегорел какой -либо из светодиодов , обратитесь
для его замены к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую соответствующую квалификацию и
оснащение .
■ Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ При замене ламп
→ стр . 536

545 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ Замена ламп
● Выключите осветительные приборы . Не пытайтесь заменить лампу сразу же
после выключения осветительных приборов .
Лампы очень сильно нагреваются и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Если лампа поцарапана или упала , она может перегореть или треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
■ Для предотвращения повреждения или пожара
● Убедитесь в правильности установки ламп и надежности их крепления .
● Перед установкой лампы проверьте ее мощность во избежание повреждения ,
вызванного перегревом .
ВНИМАНИЕ !
■При замене наружных фонарей подсветки входа
Если переднее стекло мешает работе по замене , откройте окно с той стороны ,
на которой работаете , чтобы обеспечить достаточное рабочее пространство .
Если продолжать работу , не имея достаточного для этого места , можно
поцарапать автомобиль .

6087-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Установите противооткатные
упоры под колеса .
Слегка ослабьте гайки колеса
( на один оборот ).
Поверните секцию “A”
домкрата рукой настолько ,
чтобы паз в головке домкрата
вошел в контакт с точкой
подъема автомобиля .
Метки точек установки домкрата
находятся под панелью кузова . Они
указывают места установки
домкрата .
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение противоотк атных упоров
СпередиСлеваЗа правым задним колесом
СправаЗа левым задним колесом
СзадиСлеваПеред правым передним колесом
СправаПеред левым передним колесом
2
3

6097-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Приподнимите автомобиль
настолько , чтобы шина слегка
приподнялась над
поверхностью дороги/
площадки .
Отверните все колесные гайки
и снимите колесо .
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх , чтобы не поцарапать .
4
5
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Не прикасайтесь к колесным дискам или области вокруг тормозов сразу после
прекращения движения .
После движения автомобиля колесные диски и область вокруг тормозов
очень сильно нагреты . Прикосновение к этим участкам руками , ногами или
другими частями тела во время замены колеса может привести к ожогам .
● Если не соблюдать эти меры предосторожности , затяжка колесных гаек может
ослабнуть и колесо может слететь , что приведет к смертельному исходу или
тяжелым травмам .
• Запрещается наносить масло или смазку на болты или гайки колес .
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение болта или колесного диска . Кроме
того , масло или смазка может вызвать ослабление гаек колес , и колесо
может “слететь ”, что приведет к серьезной аварии . Уд а л и т е масло или
смазку с болтов и гаек колес .
• После замены колеса при первой возможности затяните колесные гайки с
помощью динамометрического ключа до момента 103Н•м (10,5 кгс•м ).
• Ус т а н а вл и в а я колесо , используйте только те колесные гайки , которые
специально предназначены для этого колеса .
• При наличии трещин или деформаций на резьбе болтов или гаек либо в
отверстиях под болты в колесе произведите проверку автомобиля у
авторизованного дилера или в ремонтной мастерской Lexus либо в другой
организации , имеющей соответствующую квалификацию и оснащение .

6367-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Убедитесь в том , что рычаг управления трансмиссией находится в
положении P, и выжмите педаль тормоза .
Приложите электронный ключ к
переключателю POWER
стороной с эмблемой Lexus.
При обнаружении электронного
ключа подается звуковой сигнал и
переключатель питания
устанавливается в режим ON.
Если интеллектуальная система
входа и запуска выключается во
время пользовательской настройки ,
переключатель POWER будет
переведен в режим ACCESSORY.
Выжмите педаль тормоза до упора и проверьте , что на
многофункциональном дисплее отображается .
Нажмите на переключатель POWER.
Если гибридная система по -прежнему не запускается , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение .
■Остановка гибридной системы
Переведите рычаг управления трансмиссией в положение P и нажмите
переключатель POWER, как это делается обычно для остановки гибридной
системы .
■ Замена элемента питания в ключе
Так как приведенная выше процедура – это только временная мера , при
разрядке элемента питания в электронном ключе рекомендуется
незамедлительно заменить элемент питания . (→ стр . 529)
■ Охранная система (при наличии )
При запирании дверей с помощью механического ключа охранная система не
включается .
Если дверь отпирается с помощью механического ключа при включенной
охранной системе , охранная система может сработать .
Запуск гибридной системы
1
2
3
4

6918-3. Инициализация
GS450h_300h_OM_OM99M55R_(RR)
8
Технические характеристики автомобиля
Система , нуждающаяся в инициализации
*: При наличии
При отсоединении 12-вольтной аккумуляторной батареи или
при проведении технического обслуживания автомобиля для
нормальной работы системы требуется инициализация
следующего элемента :
СистемаКогда требуется инициализацияСсылка
Замена масла• После выполнения
технического обслуживаниястр . 495
Система контроля давления в
шинах
*
• При перестановке колес
• При изменении давления
воздуха в шинах при
изменении скорости
движения , нагрузки на
автомобиль и т .д .
стр . 510
