정기점검
7-27
필터 교체는 필요하지 않습니다. 따라서, 필터
를 털거나 물로 세척하십시오.
주 의2. 신품 필터를 교환하고 규정 토크로 체결 하
십시오.
규정토크 : 1.6~2.0kgf.m
3. 필터 교환 후 메인필터에 있는 벤트 플러그
를 풀고 연료가 채워질 수 있도록 프리필터
에서 프라이밍 펌프를 충분히 펌핑하십시오.
4. 잠시 시동을 걸고 메인필터 주의에 연료가
새는지 확인하십시오.

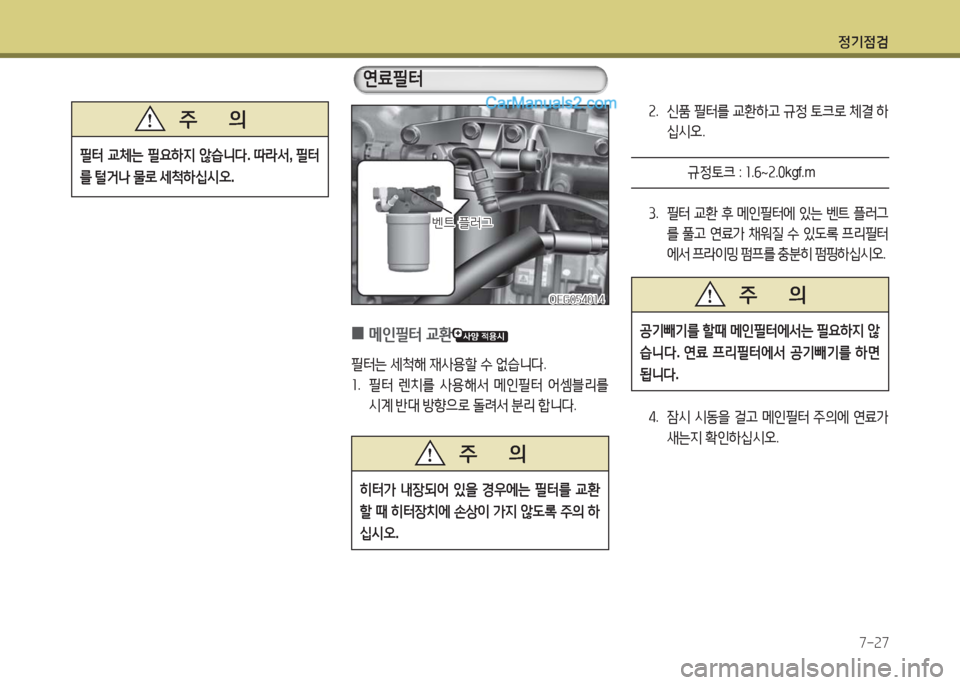

0메인필터 교환
필터는 세척해 재사용할 수 없습니다.
1. 필터 렌치를 사용해서 메인필터 어셈블리를
시계 반대 방향으로 돌려서 분리 합니다.
OEG054014OEG054014
벤트 플러그벤트 플러그
공기빼기를 할때 메인필터에서는 필요하지 않
습니다. 연료 프리필터에서 공기빼기를 하면
됩니다.
주 의
히터가 내장되어 있을 경우에는 필터를 교환
할 때 히터장치에 손상이 가지 않도록 주의 하
십시오.
주 의
연료필터

정기점검
7-28

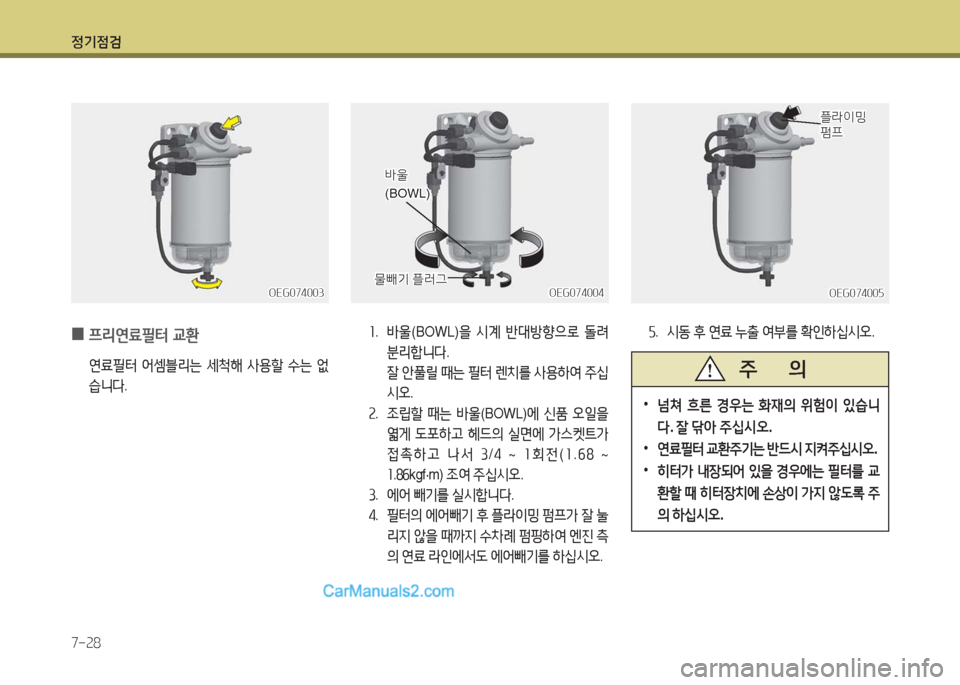

0프리연료필터 교환
연료필터 어셈블리는 세척해 사용할 수는 없
습니다.
1. 바울(BOWL)을 시계 반대방향으로 돌려
분리합니다.
잘 안풀릴 때는 필터 렌치를 사용하여 주십
시오.
2. 조립할 때는 바울(BOWL)에 신품 오일을
엷게 도포하고 헤드의 실면에 가스켓트가
접촉하고 나서 3/4 ~ 1회전(1.68 ~
1.86kgf·m) 조여 주십시오.
3. 에어 빼기를 실시합니다.
4. 필터의 에어빼기 후 플라이밍 펌프가 잘 눌
리지 않을 때까지 수차례 펌핑하여 엔진 측
의 연료 라인에서도 에어빼기를 하십시오.
5. 시동 후 연료 누출 여부를 확인하십시오.
•넘쳐 흐른 경우는 화재의 위험이 있습니
다. 잘 닦아 주십시오.
•연료필터 교환주기는 반드시 지켜주십시오.
•히터가 내장되어 있을 경우에는 필터를 교
환할 때 히터장치에 손상이 가지 않도록 주
의 하십시오.
주 의
OEG074003OEG074003OEG074004OEG074004
바울바울
(BOWL)(BOWL)
물빼기 플러그물빼기 플러그OEG074005OEG074005
플라이밍 플라이밍 펌프펌프
