7-54

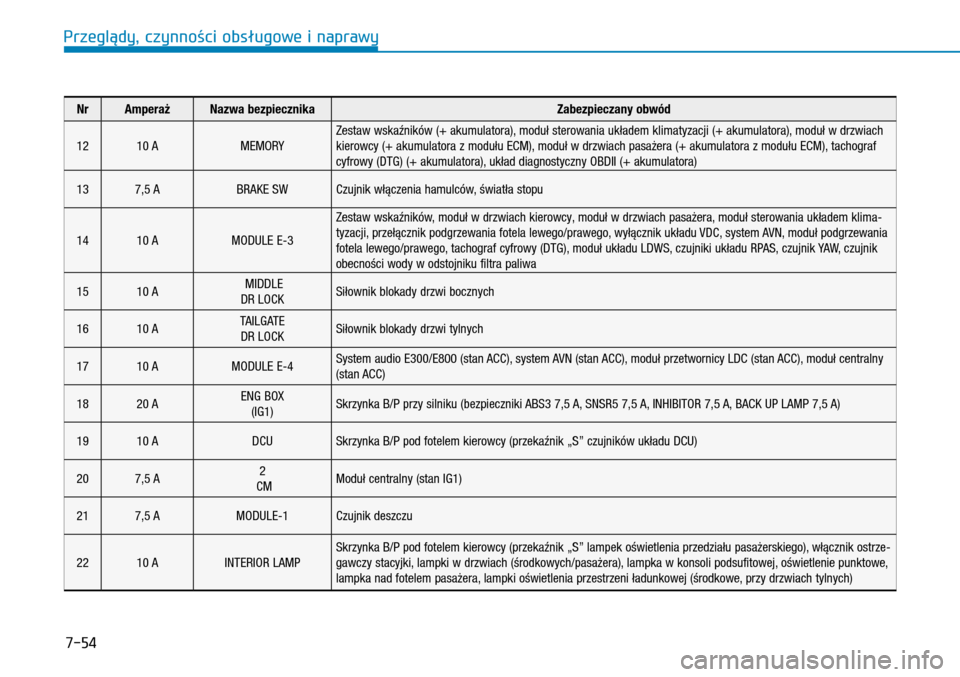

NrAmperażNazwa bezpiecznikaZabezpieczany obwód
1210 AMEMORYZestaw wskaźników (+ akumulatora), moduł sterowania układem klimatyzacji (+ akumulatora), moduł w drzwiach kierowcy (+ akumulatora z modułu ECM), moduł w drzwiach pasażera (+ akumulatora z modułu ECM), tachograf cyfrowy (DTG) (+ akumulatora), układ diagnostyczny OBDII (+ akumulatora)
137,5 ABRAKE SWCzujnik włączenia hamulców, światła stopu
1410 AMODULE E-3
Zestaw wskaźników, moduł w drzwiach kierowcy, moduł w drzwiach pasażera, moduł sterowania układem klima-tyzacji, przełącznik podgrzewania fotela lewego/prawego, wyłącznik układu VDC, system AVN, moduł podgrzewania fotela lewego/prawego, tachograf cyfrowy (DTG), moduł układu LDWS, czujniki układu RPAS, czujnik YAW, czujnik obecności wody w odstojniku filtra paliwa
1510 A MIDDLEDR LOCKSiłownik blokady drzwi bocznych
1610 ATAILGATEDR LOCKSiłownik blokady drzwi tylnych
1710 AMODULE E-4System audio E300/E800 (stan ACC), system AVN (stan ACC), moduł przetwornicy LDC (stan ACC), moduł centralny (stan ACC)
1820 AENG BOX(IG1)Skrzynka B/P przy silniku (bezpieczniki ABS3 7,5 A, SNSR5 7,5 A, INHIBITOR 7,5 A, BACK UP LAMP 7,5 A)
1910 ADCUSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” czujników układu DCU)
207,5 A2 CMModuł centralny (stan IG1)
217,5 AMODULE-1Czujnik deszczu
2210 AINTERIOR LAMPSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” lampek oświetlenia przedziału pasażerskiego), włącznik ostrze-gawczy stacyjki, lampki w drzwiach (środkowych/pasażera), lampka w konsoli podsufitowej, oświetlenie punktowe, lampka nad fotelem pasażera, lampki oświetlenia przestrzeni ładunkowej (środkowe, przy drzwiach tylnych)
Przeglłdy, czynnoąci obsśugowe i naprawy
