Ausstattung Ihres Fahrzeugs

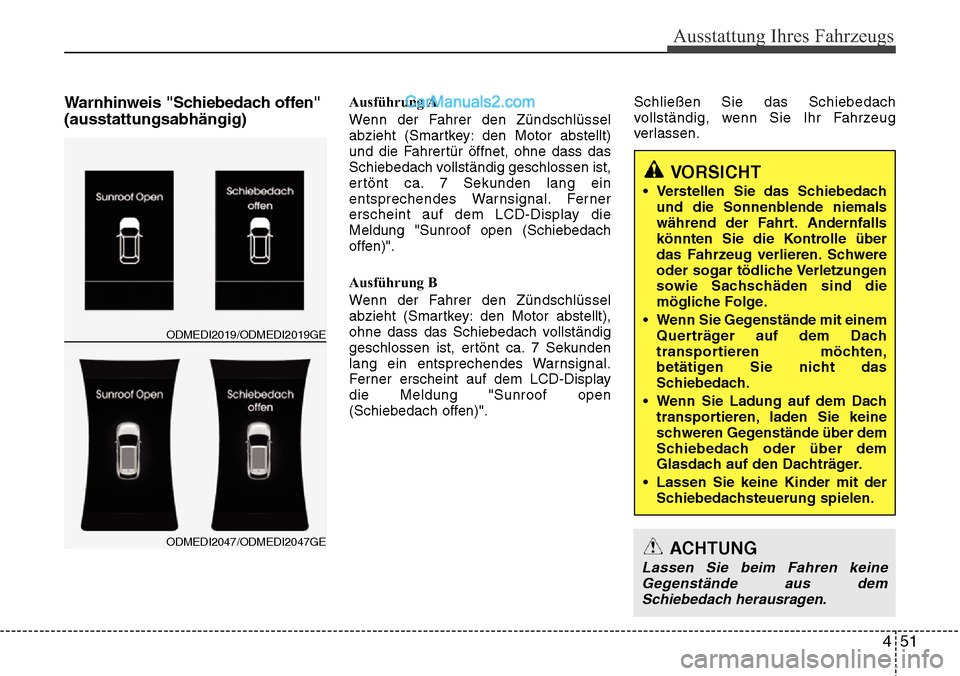

Warnhinweis "Schiebedach offen"
(ausstattungsabhängig)Ausführung A
Wenn der Fahrer den Zündschlüssel
abzieht (Smartkey: den Motor abstellt)
und die Fahrertür öffnet, ohne dass das
Schiebedach vollständig geschlossen ist,
ertönt ca. 7 Sekunden lang ein
entsprechendes Warnsignal. Ferner
erscheint auf dem LCD-Display die
Meldung "Sunroof open (Schiebedach
offen)".
Ausführung B
Wenn der Fahrer den Zündschlüssel
abzieht (Smartkey: den Motor abstellt),
ohne dass das Schiebedach vollständig
geschlossen ist, ertönt ca. 7 Sekunden
lang ein entsprechendes Warnsignal.
Ferner erscheint auf dem LCD-Display
die Meldung "Sunroof open
(Schiebedach offen)".Schließen Sie das Schiebedach
vollständig, wenn Sie Ihr Fahrzeug
verlassen.
ODMEDI2019/ODMEDI2019GE
ODMEDI2047/ODMEDI2047GE
VORSICHT
• Verstellen Sie das Schiebedach
und die Sonnenblende niemals
während der Fahrt. Andernfalls
könnten Sie die Kontrolle über
das Fahrzeug verlieren. Schwere
oder sogar tödliche Verletzungen
sowie Sachschäden sind die
mögliche Folge.
• Wenn Sie Gegenstände mit einem Querträger auf dem Dach
transportieren möchten,
betätigen Sie nicht das
Schiebedach.
• Wenn Sie Ladung auf dem Dach transportieren, laden Sie keine
schweren Gegenstände über dem
Schiebedach oder über dem
Glasdach auf den Dachträger.
• Lassen Sie keine Kinder mit der Schiebedachsteuerung spielen.
ACHTUNG
Lassen Sie beim Fahren keineGegenstände aus dem Schiebedach herausragen.

Wartung
70
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
MEMORY 110ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 210A
Modul Adaptivscheinwerfer, Pralltafelschalter, Vorglührelaiseinheit (DSL),
Universalprüfstecker, Scheinwerfer links/rechts, Stellglied Leuchtweitenregulierung
links/rechts, Modul automatische Leuchtweitenregulierung, Bremslichtschalter, Diesel-
Box (Relais 1)(DSL).
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGN20ASicherungs-/Relaiskasten Motorraum (Sicherung - F36, F37, F38)

771

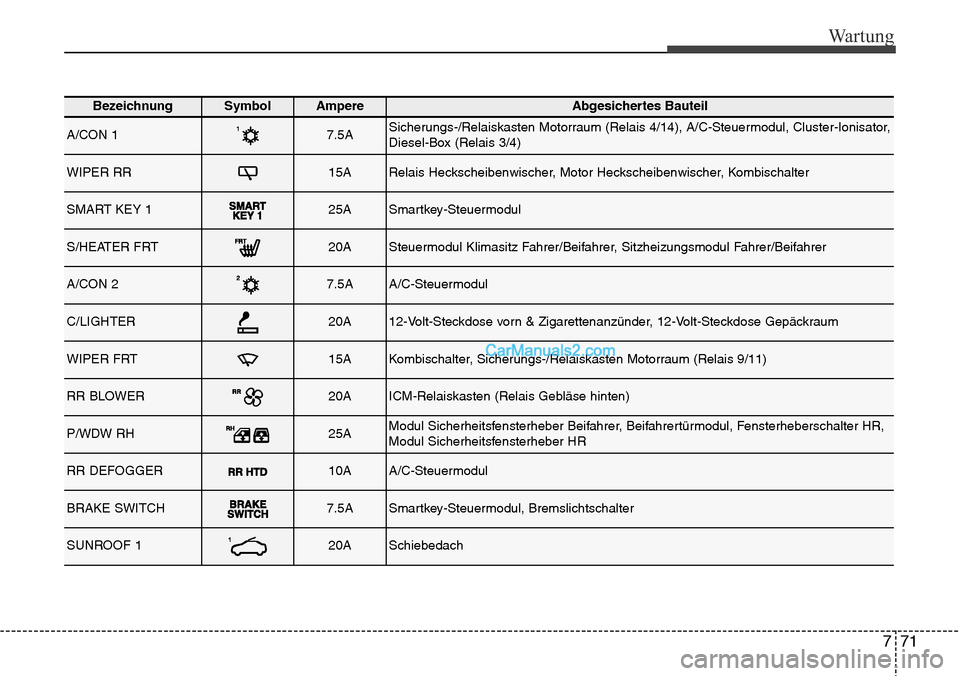

Wartung
BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 125ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Beifahrer, Beifahrertürmodul, Fensterheberschalter HR,
Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach
