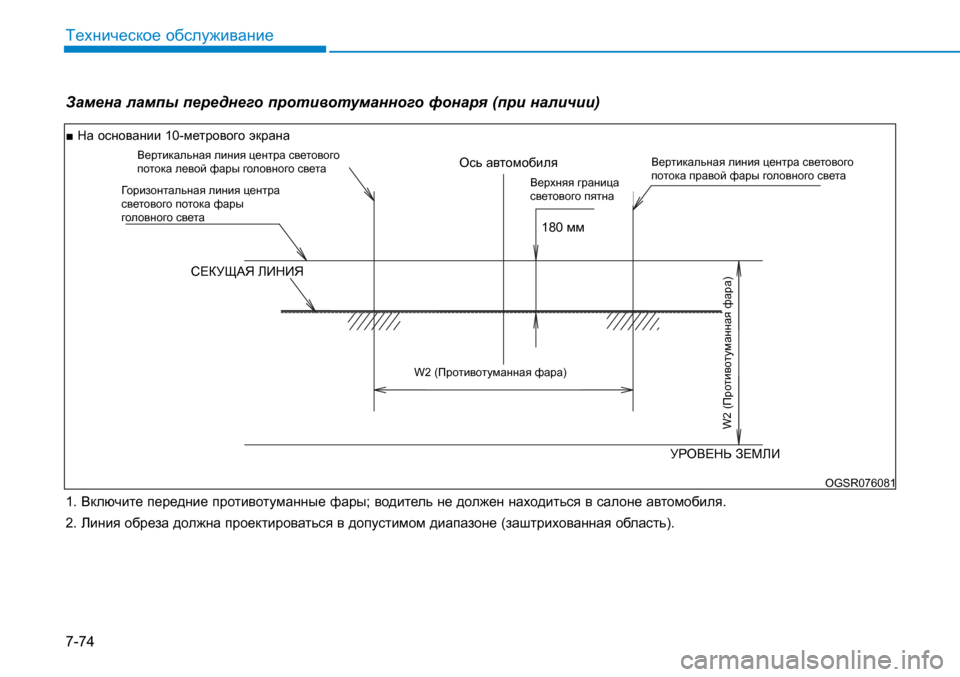

■ На основании 10-метрового экрана
Замена лампы переднего противотуманного фонаря (при наличии)
1. Включите передние противотуманные фары; водитель не должен находиться в салоне автомобиля.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
УРОВЕНЬ ЗЕМЛИ
180 мм
СЕКУЩАЯ ЛИНИЯ
Ось автомобиля
Горизонтальная линия центра
светового потока фары
головного света
Вертикальная линия центра светового
потока правой фары головного светаВертикальная линия центра светового
потока левой фары головного света
W2 (Противотуманная фара)
W2 (Противотуманная фара)
Верхняя граница
светового пятна
