정기 점검
7-23
1. 양쪽(좌/우측) 캔트리 하단에 있는 드레인
플러그(1)를 풀고 오일을 배출하십시오.
2. 드레인 플러그 마그네틱에 붙은 이물질을
깨끗하게 제거하십시오.
3. 오일을 배출 하고, 드레인 플러그 오링(2)을
신품으로 교체한 후 드레인 플러그(1)와 같
이 규정 토크로 조립하십시오.
조임토크 : 14.3 ~ 16.3Kgf.m
(140 ~ 160Nm)
4. 우측 갠트리 상단과 좌측 갠트리 중단에 있
는 필러 플러그(4)를 탈거하십시오.
5. 우측 갠트리의 필러 플러그 홀로 오일을 주
입하고, 좌측 갠트리의 필러 플러그 홀을
통해 오일 레벨(흘러 넘치지 않을 수준)을
확인하십시오.
6. 신품 가스켓(3)을 교체 후 필러 플러그(4)와
같이 규정 토크로 조립하십시오.
조임토크 : 10.2 ~12.3kgf.m
(100 ~ 120Nm)
주 의
오일 점성으로 인해 오일 주입 즉시 오일레벨
확인이 불가 하므로 일정량(약10ℓ) 주입 후 오
일 레벨을 확인하며 천천히 주입 하십시오.
주 의
•뜨거운 오일에 화상을 입지 않도록 주의하
십시오.
•오일을 교환 후 플러그 주위를 깨끗이 닦아
주십시오.
0표준버스
점검(필러) 플러그를 분리하고 오일이 점검(필러)
플러그 홀 아래면까지 있는지 점검하십시오.
오일 수준이 낮으면 오일을 보충해 주십시오.
OPY077184OPY077184
GI00BOILGI00BOIL
점검(필러)플러그점검(필러)플러그

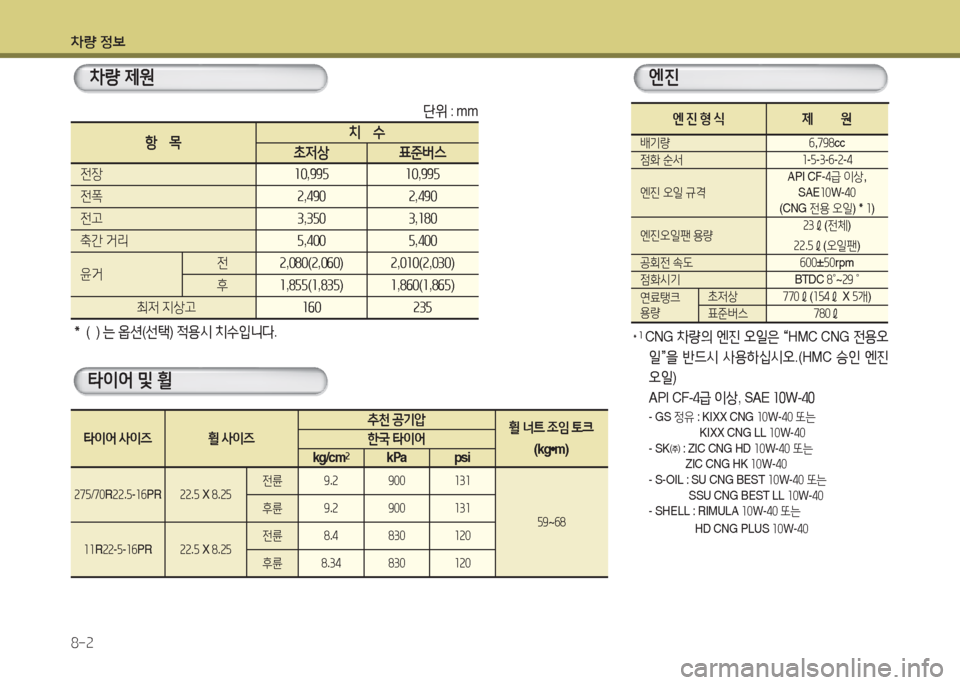

차량 정보
8-2
차량 제원엔진
타이어 및 휠
단위 : mm
＊1 CNG 차량의 엔진 오일은 “HMC CNG 전용오
일”을 반드시 사용하십시오.(HMC 승인 엔진
오일)
API CF-4급 이상, SAE 10W-40
- GS 정유 : KIXX CNG 10W-40 또는 KIXX CNG LL 10W-40 - SK㈜ : ZIC CNG HD 10W-40 또는 ZIC CNG HK 10W-40 - S-OIL : SU CNG BEST 10W-40 또는 SSU CNG BEST LL 10W-40 - SHELL : RIMULA 10W-40 또는
HD CNG PLUS 10W-40
＊ ( ) 는 옵션(선택) 적용시 치수입니다.
항 목치 수
초저상 표준버스
전장 10,995 10,995
전폭 2,490 2,490
전고 3,350 3,180
축간 거리 5,400 5,400
윤거전2,080(2,060) 2,010(2,030)
후1,855(1,835)1,860(1,865)
최저 지상고 160 235
타이어 사이즈 휠 사이즈
추천 공기압휠 너트 조임 토크
(kg•m)한국 타이어
kg/cm2kPa psi
275/70R22.5-16PR22.5 X 8.25전륜 9.2900131
59~68후륜 9.2900131
11R22-5-16PR22.5 X 8.25전륜 8.4830120
후륜 8.34 830 120
엔 진 형 식제 원
배기량 6,798cc
점화 순서 1-5-3-6-2-4
엔진 오일 규격API CF-4급 이상, SAE10W-40(CNG 전용 오일)＊1)
엔진오일팬 용량23ℓ(전체)
22.5ℓ(오일팬)
공회전 속도 600±50rpm
점화시기BTDC 8˚~29 ˚
연료탱크 용량
초저상 770ℓ(154ℓ X 5개)
표준버스 780ℓ

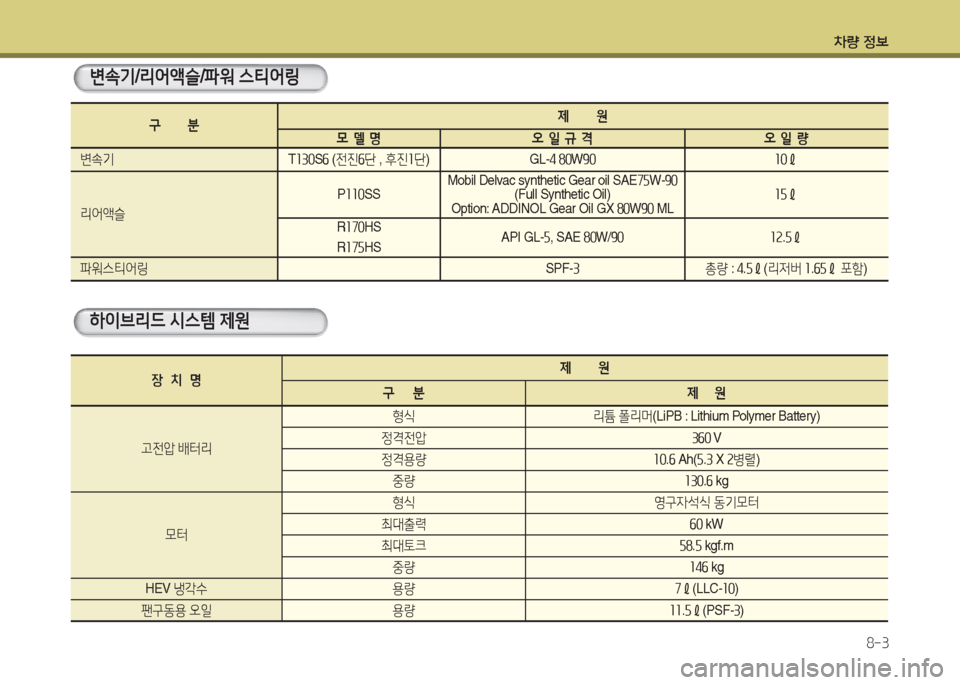

차량 정보
8-3
변속기/리어액슬/파워 스티어링
하이브리드 시스템 제원
구 분제 원
모 델 명오 일 규 격오 일 량
변속기T130S6 (전진6단 , 후진1단)GL-4 80W90 10ℓ
리어액슬
P110SSMobil Delvac synthetic Gear oil SAE75W-90 (Full Synthetic Oil)Option: ADDINOL Gear Oil GX 80W90 ML15ℓ
R170HS
R175HSAPI GL-5, SAE 80W/90 12.5ℓ
파워스티어링SPF-3총량 : 4.5ℓ(리저버 1.65ℓ 포함)
장 치 명제 원
구 분제 원
고전압 배터리
형식 리튬 폴리머(LiPB : Lithium Polymer Battery)
정격전압 360 V
정격용량 10.6 Ah(5.3 X 2병렬)
중량 130.6 kg
모터
형식 영구자석식 동기모터
최대출력 60 kW
최대토크 58.5 kgf.m
중량 146 kg
HEV 냉각수 용량 7ℓ(LLC-10)
팬구동용 오일 용량 11.5ℓ(PSF-3)
