REGULADOR DA
VELOCIDADE CRUISE
CONTROL (para versões/mercados, se previsto)
"Trata-se da velocidade de andamento
pretendida pelo condutor". Esta assistên-
cia à condução permite, no caso de trân-
sito fluido, manter a velocidade constante
programada pelo condutor, excepto em
caso de forte inclinação.
Para poder ser programada ou activada,
a velocidade do veículo deve ser superior
a 40 Km/hora, com pelo menos a quarta
velocidade engatada.Quando os veículos estiverem equipados
com limitador e regulador (conforme o
país de comercialização e o motor), as
duas funções não podem ser activadas em
simultâneo.Este regulador apresenta no bloco de con-
trolo o estado da selecção da função e
apresenta a velocidade programada:
Função selecciona-
da, visualização
"Regulador de ve-
locidade".
Função desactivada,
OFF(exemplo a
107 Km/h).
Função activada
(exemplo a 107
Km/h).
Velocidade do veícu-
lo superior (exemplo
a 118 Km/h), a velo-
cidade programada
fica intermitente.
Detecção de uma
anomalia de funcio-
namento, OFF- os
traços ficam inter-
mitentes.
020-082 SCUDO LUM P 20/11/13 13.47 Pagina 56

129
EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS

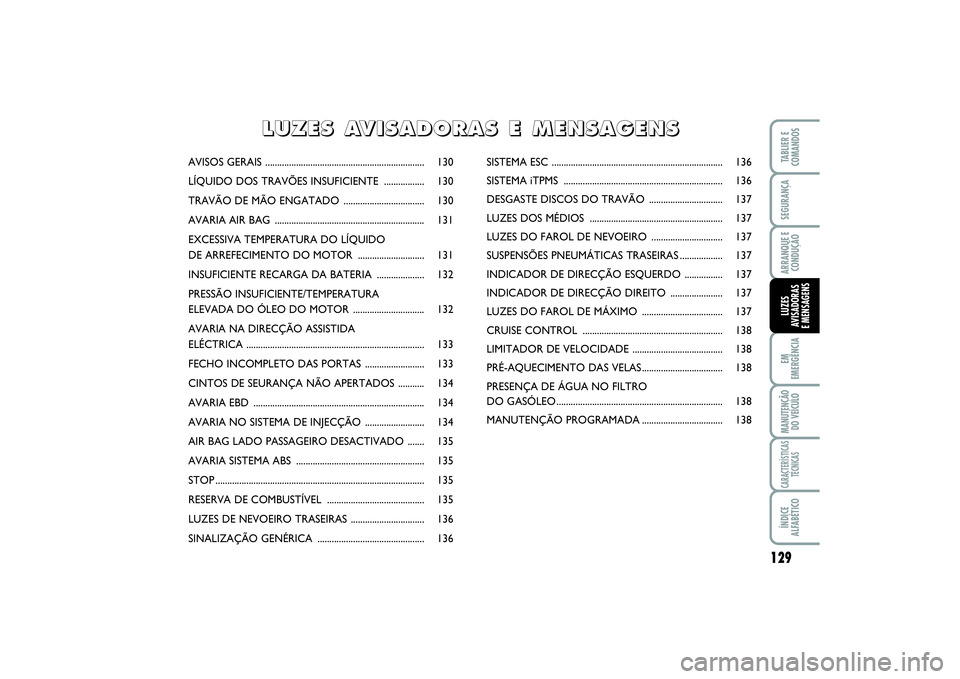

AVISOS GERAIS ................................................................... 130
LÍQUIDO DOS TRAVÕES INSUFICIENTE ................. 130
TRAVÃO DE MÃO ENGATADO .................................. 130
AVARIA AIR BAG ............................................................... 131
EXCESSIVA TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO DO MOTOR ............................ 131
INSUFICIENTE RECARGA DA BATERIA .................... 132
PRESSÃO INSUFICIENTE/TEMPERATURA
ELEVADA DO ÓLEO DO MOTOR .............................. 132
AVARIA NA DIRECÇÃO ASSISTIDA
ELÉCTRICA ........................................................................... 133
FECHO INCOMPLETO DAS PORTAS ......................... 133
CINTOS DE SEURANÇA NÃO APERTADOS ........... 134
AVARIA EBD ........................................................................ 134
AVARIA NO SISTEMA DE INJECÇÃO ......................... 134
AIR BAG LADO PASSAGEIRO DESACTIVADO ....... 135
AVARIA SISTEMA ABS ...................................................... 135
STOP ........................................................................................ 135
RESERVA DE COMBUSTÍVEL ......................................... 135
LUZES DE NEVOEIRO TRASEIRAS ............................... 136
SINALIZAÇÃO GENÉRICA ............................................. 136SISTEMA ESC ........................................................................ 136
SISTEMA iTPMS ................................................................... 136
DESGASTE DISCOS DO TRAVÃO ............................... 137
LUZES DOS MÉDIOS ........................................................ 137
LUZES DO FAROL DE NEVOEIRO .............................. 137
SUSPENSÕES PNEUMÁTICAS TRASEIRAS .................. 137
INDICADOR DE DIRECÇÃO ESQUERDO ................ 137
INDICADOR DE DIRECÇÃO DIREITO ...................... 137
LUZES DO FAROL DE MÁXIMO .................................. 137
CRUISE CONTROL ........................................................... 138
LIMITADOR DE VELOCIDADE ...................................... 138
PRÉ-AQUECIMENTO DAS VELAS .................................. 138
PRESENÇA DE ÁGUA NO FILTRO
DO GASÓLEO ...................................................................... 138
MANUTENÇÃO PROGRAMADA .................................. 138
L L
U U
Z Z
E E
S S

A A
V V
I I
S S
A A
D D
O O
R R
A A
S S

E E

M M
E E
N N
S S
A A
G G
E E
N N
S S
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 129

138EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS

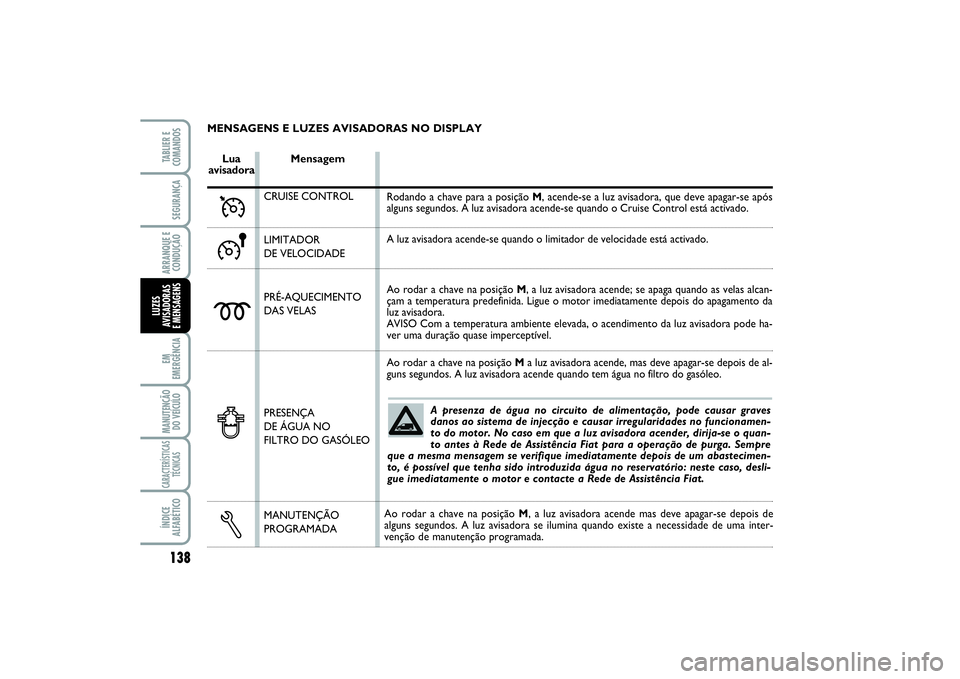

MENSAGENS E LUZES AVISADORAS NO DISPLAY
