2016 FIAT SCUDO alarm

4SEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOS

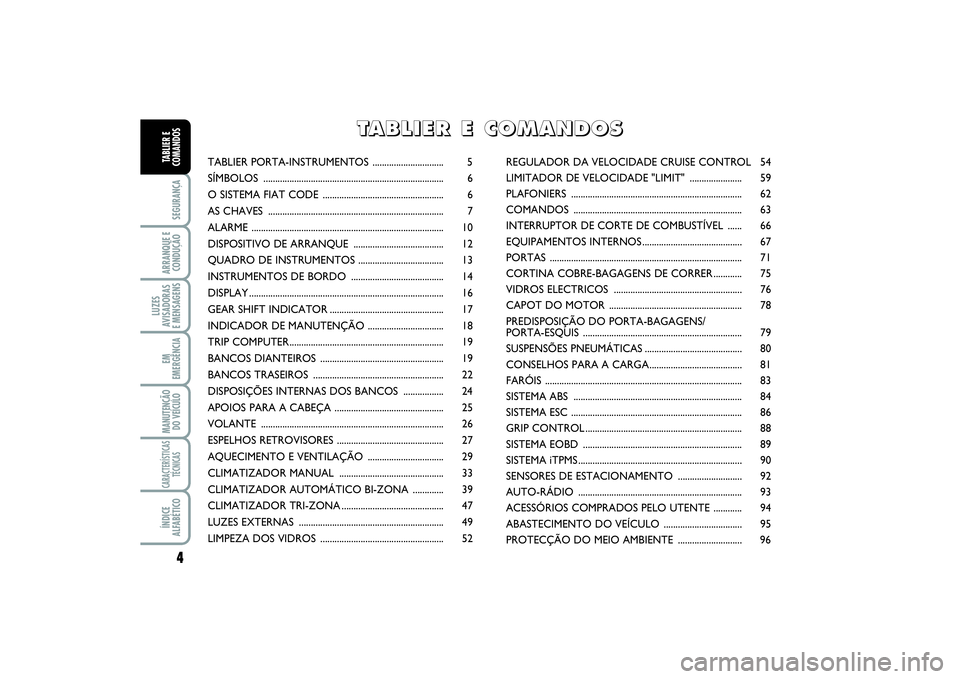

TABLIER PORTA-INSTRUMENTOS .............................. 5
SÍMBOLOS ............................................................................ 6
O SISTEMA FIAT CODE ................................................... 6
AS CHAVES .......................................................................... 7
ALARME ................................................................................. 10
DISPOSITIVO DE ARRANQUE ...................................... 12
QUADRO DE INSTRUMENTOS .................................... 13
INSTRUMENTOS DE BORDO ....................................... 14
DISPLAY .................................................................................. 16
GEAR SHIFT INDICATOR ................................................ 17
INDICADOR DE MANUTENÇÃO ................................ 18
TRIP COMPUTER................................................................. 19
BANCOS DIANTEIROS .................................................... 19
BANCOS TRASEIROS ....................................................... 22
DISPOSIÇÕES INTERNAS DOS BANCOS ................. 24
APOIOS PARA A CABEÇA .............................................. 25
VOLANTE ............................................................................. 26
ESPELHOS RETROVISORES ............................................. 27
AQUECIMENTO E VENTILAÇÃO ................................ 29
CLIMATIZADOR MANUAL ............................................ 33
CLIMATIZADOR AUTOMÁTICO BI-ZONA ............. 39
CLIMATIZADOR TRI-ZONA ........................................... 47
LUZES EXTERNAS ............................................................. 49
LIMPEZA DOS VIDROS .................................................... 52REGULADOR DA VELOCIDADE CRUISE CONTROL 54
LIMITADOR DE VELOCIDADE "LIMIT" ...................... 59
PLAFONIERS ........................................................................ 62
COMANDOS ....................................................................... 63
INTERRUPTOR DE CORTE DE COMBUSTÍVEL ...... 66
EQUIPAMENTOS INTERNOS .......................................... 67
PORTAS ................................................................................. 71
CORTINA COBRE-BAGAGENS DE CORRER ............ 75
VIDROS ELECTRICOS ...................................................... 76
CAPOT DO MOTOR ........................................................ 78
PREDISPOSIÇÃO DO PORTA-BAGAGENS/
PORTA-ESQUIS ................................................................... 79
SUSPENSÕES PNEUMÁTICAS ......................................... 80
CONSELHOS PARA A CARGA ....................................... 81
FARÓIS ................................................................................... 83
SISTEMA ABS ....................................................................... 84
SISTEMA ESC ........................................................................ 86
GRIP CONTROL .................................................................. 88
SISTEMA EOBD ................................................................... 89
SISTEMA iTPMS ..................................................................... 90
SENSORES DE ESTACIONAMENTO ........................... 92
AUTO-RÁDIO ..................................................................... 93
ACESSÓRIOS COMPRADOS PELO UTENTE ............ 94
ABASTECIMENTO DO VEÍCULO ................................. 95
PROTECÇÃO DO MEIO AMBIENTE ........................... 96
T T
A A
B B
L L
I I
E E
R R

E E

C C
O O
M M
A A
N N
D D
O O
S S
001-019 SCUDO LUM P 27/03/14 10:34 Pagina 4

10SEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOS
CHAVE MECÂNICA fig. 7
A parte metálica Ada chave é fixa.
A chave acciona:❒
o dispositivo de arranque;
❒
a fechadura das portas;
❒
a abertura/fecho da tampa do reser-
vatório de combustível.
fig. 7
F0P0601m
ALARME (para versões/mercados, se previsto)
Se o veículo é equipado de alarme, é
possível realizar dois tipos de protecção: ❒
perimetral (alarme activo em caso de
abertura de uma porta dianteira/ tra-
seira ou a cobertura do motor);
❒
volumétrica (alarme activo em caso
de variação do volume no interno do
veículo).
Activação (alarme completo
volumétrico e perimétrico)
❒
Retirar a chave do interruptor
❒
Sair do veículo
❒
Premir o botão
∫(uma ou duas vezes
o "dead-lock")
❒
O LED de dissuasão fica intermitente.
Activação
(apenas alarme perimétrico)
❒
Retirar a chave do interruptor
❒
No espaço de 10 segundos premir o
botão fig. 7a, mantendo-o premido
até que o LED de dissuasão esteja fixo.
❒
Sair do veículo.
❒
Premir o botão
∫(uma ou duas vezes
o "dead-lock").
❒
O LED de dissuasão fica intermitenteDesactivação do alarme
Para desactivar o alarme premir o botão
ª, o LED de dissuasão apaga-se. fig. 7/a
F0P0062m
001-019 SCUDO LUM P 27/03/14 10:34 Pagina 10

65
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS E
MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOS
DESACTIVAÇÃO DO ALARME
VOLUMÉTRICO
(para versões/mercados, se previsto)
Premindo o botão fig. 73, localizado no
painel de instrumentos, desactiva-se a pro-
tecção volumétrica do sistema de alarme.
É mantida apenas a protecção perimétri-
ca.
A desactivação ocorrida é assinalada pela
ligação do LED do botão.
Para obter mais informações, consultar o
parágrafo “Alarme” neste capítulo.
fig. 72
F0P0063m
DESACTIVAÇÃO DOS
SENSORES DE
ESTACIONAMENTO
(para versões/mercados, se previsto)
Premindo o botão fig. 72, situado no ta-
blier na console central, se desactiva o fun-
cionamento dos sensores de estaciona-
mento.
A desactivação é dada pelo acendimento
do led no botão.
Premir novamente o botão para o reac-
tivar.
AVISOO estado dos sensores de esta-
cionamento (activos ou não) é memori-
zado pelo sistema quando se desliga o mo-
tor.
fig. 73
F0P0062m
TRAVA DAS PORTAS LATERAIS
DE CORRER E TRASEIROS
(para versões/mercados, se previsto)
Para efectuar o tranque simultâneo das
portas laterais de correr e traseiras, pri-
ma o botão fig. 71, situado no tablier na
console central, independentemente da
posição da chave de arranque.
Após a activação da função, é dado pelo
acendimento do led no botão.
Para desbloquear as portas, premir nova-
mente o botão.fig. 71
F0P0061m
020-082 SCUDO LUM P 20/11/13 13.47 Pagina 65

79
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS E
MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOS
PREDISPOSIÇÃO DO
PORTA-BAGAGENS/
PORTA-ESQUISOs ganchos são predispostos numa ade-
quada guia longitudinal no tecto do veí-
culo.
Fixar os engates do porta-bagagens/por-
ta-esquuis nos adequados furos de pre-
disposição ilustrados na fig. 108.
AVISO Seguir minuciosamente as instru-
ções de montagem contidas no kit. A
montagem deve ser realizada por pessoal
qualificado.
fig. 108
F0P0100m
Depois de ter percorrido
alguns quilómetros, recon-
trolar que os parafusos de fixação
dos engates estejam bem fechados.
AVISO
Respeite escrupulosamente
as vigentes disposições legis-
lativas que concernem as má-
ximas medidas de volume.
Repartir de modo uniforme
a carga e lembre-se que, du-
rante a condução, da aumentada sen-
sibilidade do veículo ao vento lateral.
AVISO
Nunca superar as cargas má-
ximas consentidas (ver o ca-
pítulo “Características téc-
nicas”).
Por razões de segurança o
capot deve sempre estar
bem fechado durante a marcha. Por-
tanto, verificar sempre o correcto fe-
cho do capot certificando-se que o
bloqueio esteja engatado. Se, duran-
te a marcha se percebe que o blo-
queio não é perfeitamente engatado,
estacione imediatamente e feche o
capot de modo correcto.
AVISO
O errado posicionamento da
vareta de sustentação pode
provocar a queda violenta do capot.
AVISO
Realize as operações só com
o veículo parado.
AVISO
Se o veículo estiver equipado com um sis-
tema de alarme, e caso o capot não seja
fechado correctamente, a luz avisadora 9
acender-se-á juntamente com uma sinali-
zação acústica e a respectiva mensagem
no visor.
020-082 SCUDO LUM P 20/11/13 13.47 Pagina 79

91
SEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOS

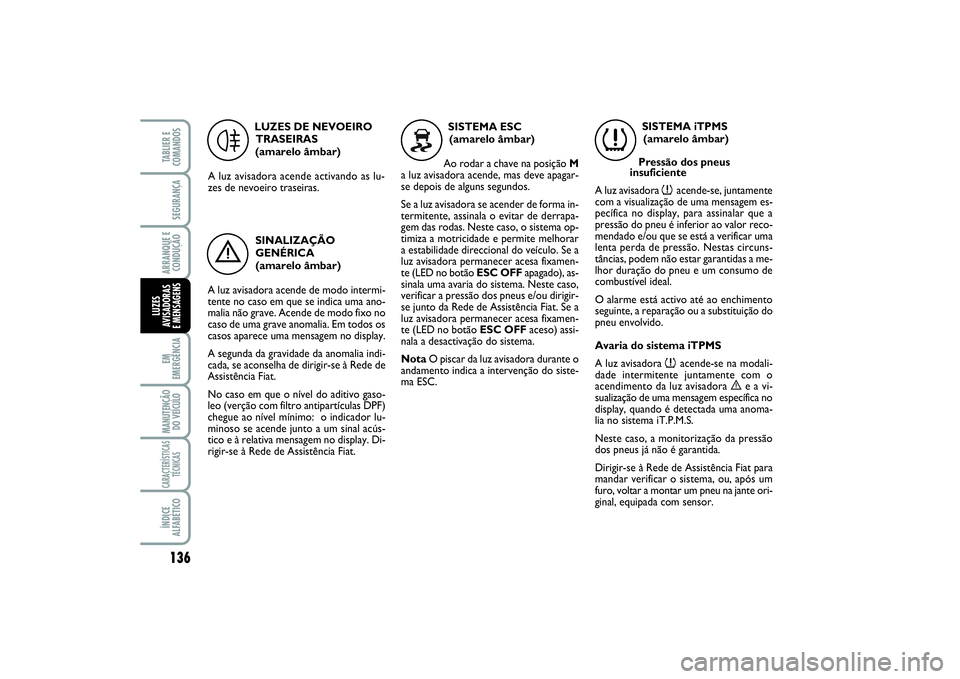

Pressão dos pneus insuficiente
A luz avisadora
n
acende-se, juntamente
com a visualização de uma mensagem es-
pecífica no display, para assinalar que a
pressão do pneu é inferior ao valor reco-
mendado e/ou que se está a verificar uma
lenta perda de pressão. Nestas circuns-
tâncias, podem não estar garantidas a me-
lhor duração do pneu e um consumo de
combustível ideal.
Caso dois ou mais pneus estejam numa das
condições supracitadas, o display mostra-
rá, em sucessão, as indicações relativas a
cada pneu.
❒
Reduzir imediatamente a velocidade,
evitar viragens e travagens bruscas.
❒
Parar o mais rapidamente possível, as-
sim que as condições do trânsito o
permitirem.
❒
Em caso de furo, utilizar o kit de re-
paração rápida do pneu ou montar a
roda sobresselente (para versões/mer-
cados, onde previsto);
ou
❒
se se possuir um compressor, por
exemplo o do kit de reparação rápi-
da dos pneus, verificar a frio a pressão
dos quatro pneus;ou
❒
se não for possível efetuar esta verifi-
cação imediatamente, conduzir com
muito cuidado a uma velocidade redu-
zida.
O alarme está activo até ao enchimento
seguinte, a reparação ou a substituição do
pneu envolvido.
A roda sobresselente (roda ou jante em
chapa) não apresenta sensores.
A perda de pressão detectada nem sem-
pre comporta uma deformação visível do
pneu. Por isso, não se limitar unicamente
ao controlo visual.Avaria do sistema iTPMS
A luz avisadora
n
acende-se na modali-
dade intermitente juntamente com o
acendimento da luz avisadora
è
e a vi-
sualização de uma mensagem específica no
display, quando é detectada uma anoma-
lia no sistema iT.P.M.S.
Neste caso, a monitorização da pressão
dos pneus já não é garantida.
Este alarme é também visualizado quando
pelo menos uma das rodas não estiver
equipada com sensor (por exemplo, com
roda sobresselente, de tipo roda suplen-
te ou em chapa).
Dirigir-se à Rede de Assistência Fiat para
mandar verificar o sistema, ou, após um
furo, voltar a montar um pneu na jante ori-
ginal, equipada com sensor.
083-096 SCUDO LUM P 27/03/14 10:35 Pagina 91

128LUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃO
INACTIVIDADE
PROLONGADA
DO VEÍCULOSe o veículo deve permanecer parado por
mais de um mês, observar estas precau-
ções:❒
coloque o veículo num lugar coberto,
seco e possivelmente ventilado;
❒
engate uma marcha;
❒
verifique que o travão de mão não es-
teja engatado;
❒
desligue o borne negativo do pólo da
bateria e controlar o estado de carga
do mesmo. Durante a armazenagem,
este controlo deverá ser repetido tri-
mestralmente. Recarregue se o indica-
dor óptico apresenta uma coloração es-
cura sem a zona verde central;
❒
limpe e proteja as partes pintadas apli-
cando ceras protectoras;
❒
limpe e proteja as partes metálicas bri-
lhantes com específicos produtos em
comércio;
❒
espalhe talco nas escovas em borracha
do limpa pára-brisas e do limpa óculo
traseiro térmico e deixá-las levantadas
dos vidros;
❒
abra ligeiramente as janelas;
❒
cobrir o veículo com um toldo de te-
cido ou de plástico perfurado. Não use
toldos de plástica compacto, que não
permitem a evaporação da humidade
presente na superfície do veículo;
❒
encher os pneus com uma pressão de
+0,5 bar em relação a normalmente
prescrita e controlá-la de tempos em
tempos;
❒
sempre que não se desligue a bateria do
sistema eléctrico, controlar o estado de
carga a cada trinta dias e no caso que
o indicador óptico apresente uma co-
loração escura sem a zona verde cen-
tral, providenciar à sua recarga;
❒
não esvaziar o sistema de refrigeração
do motor.
AVISO Se o veículo é equipado de siste-
ma de alarme, desactive o alarme com o
telecomando.
Com as correntes montadas,
mantenha uma velocidade
moderada; não supere os 50
km/h. Evite os buracos, não
subir em degraus ou pas-
seios e não percorrer longos
troços em estradas sem neve, para
não danificar o veículo e o asfalto.
AVISO
119-128 SCUDO LUM P 20/11/13 13.16 Pagina 128

136EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
LUZES DE NEVOEIRO
TRASEIRAS
(amarelo âmbar)
A luz avisadora acende activando as lu-
zes de nevoeiro traseiras.
4
SINALIZAÇÃO
GENÉRICA
(amarelo âmbar)
A luz avisadora acende de modo intermi-
tente no caso em que se indica uma ano-
malia não grave. Acende de modo fixo no
caso de uma grave anomalia. Em todos os
casos aparece uma mensagem no display.
A segunda da gravidade da anomalia indi-
cada, se aconselha de dirigir-se à Rede de
Assistência Fiat.
No caso em que o nível do aditivo gaso-
leo (verção com filtro antipartículas DPF)
chegue ao nível mínimo: o indicador lu-
minoso se acende junto a um sinal acús-
tico e à relativa mensagem no display. Di-
rigir-se à Rede de Assistência Fiat.
è
SISTEMA ESC
(amarelo âmbar)
Ao rodar a chave na posição M
a luz avisadora acende, mas deve apagar-
se depois de alguns segundos.
Se a luz avisadora se acender de forma in-
termitente, assinala o evitar de derrapa-
gem das rodas. Neste caso, o sistema op-
timiza a motricidade e permite melhorar
a estabilidade direccional do veículo. Se a
luz avisadora permanecer acesa fixamen-
te (LED no botão ESC OFFapagado), as-
sinala uma avaria do sistema. Neste caso,
verificar a pressão dos pneus e/ou dirigir-
se junto da Rede de Assistência Fiat. Se a
luz avisadora permanecer acesa fixamen-
te (LED no botão ESC OFFaceso) assi-
nala a desactivação do sistema.
NotaO piscar da luz avisadora durante o
andamento indica a intervenção do siste-
ma ESC.
SISTEMA iTPMS
(amarelo âmbar)
Pressão dos pneus
insuficiente
A luz avisadora
n
acende-se, juntamente
com a visualização de uma mensagem es-
pecífica no display, para assinalar que a
pressão do pneu é inferior ao valor reco-
mendado e/ou que se está a verificar uma
lenta perda de pressão. Nestas circuns-
tâncias, podem não estar garantidas a me-
lhor duração do pneu e um consumo de
combustível ideal.
O alarme está activo até ao enchimento
seguinte, a reparação ou a substituição do
pneu envolvido.
Avaria do sistema iTPMS
A luz avisadora n
acende-se na modali-
dade intermitente juntamente com o
acendimento da luz avisadora
è
e a vi-
sualização de uma mensagem específica no
display, quando é detectada uma anoma-
lia no sistema iT.P.M.S.
Neste caso, a monitorização da pressão
dos pneus já não é garantida.
Dirigir-se à Rede de Assistência Fiat para
mandar verificar o sistema, ou, após um
furo, voltar a montar um pneu na jante ori-
ginal, equipada com sensor.
n
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 136

153
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA
fig. 22
F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Unidade unidade central no tablier lado passageiroACESSÓRIOS FUSÍVEL AMPERÈLimpa óculo traseiroLivre
Corrector de alinhamento faróis, tomada de diagnóstico,
unidade central ESC, ventilação, bomba filtro articulado,sensor de viradaEspelho retrovisor eléctrico, vidros eléctricos lado passageiroAlimentação vidros eléctricos dianteirosPlafonier, iluminação da gaveta porta-objectos
Visor multifunções, sirene de alarme anti-roubo,
auto-rádio, CD-Changer, Rádio-telefone, centralina
de serviços de reboque, centralina de protecção para instaladores de carroçariasIsqueiro, tomada vão de carga
Corrector da altura traseira, dispositivo de arranque, painel de instrumentosTomada de diagnóstico, unidade central anti-rouboKit main livre, unidade central airbag
Unidade central serviços motor, unidade central serviçosatrelado
Sensor de chuva, ar condicionado automático, painel de
instrumentos, ventilação da parte posterior do habitáculo (montagem combinada)Tranque/destranque das aberturasLivre
Descongelador do óculo traseiro térmico e espelhos retrovisores
❒
Rebater o compartimento porta-ob-
jectos e puxá-lo para aceder aos fusí-
veis.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 153
