2016 FIAT DUCATO start

Dopravní situace a stav
vozovky
V hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba paliva. Spotřebu
paliva ovlivňuje negativně i jízda po
trasách s mnoha zatáčkami, např. po
horských silnicích či po komunikacích s
nerovným povrchem.
Vynucená zastavení
vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) se
doporučuje vypnout motor.TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vozidlo vybaveno schváleným tažným
zařízením a odpovídajícím elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se tažením
přípojného vozidla snižuje v závislosti na
celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.Hmotnost, kterou přípojné vozidlo
působí na tažné zařízení, úměrně
snižuje nosnost vozidla. Aby bylo
zajištěno, že nebude překročena
maximální přípustná hmotnost
přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Nepřekračujte nejvyšší rychlost, která je
pro jízdu s taženým přívěsem povolená
v příslušné zemi. V každém případě
nesmí být maximální rychlost vyšší než
100 km/h.
Doporučujeme osadit oj přípojného
vozidla vhodným stabilizátorem.
Po namontování tažného zařízení na
vozidla s parkovacími senzory, by
se mohly projevit poruchy fungování,
protože některé díly (tažná oj, tažná
koule) by se mohly nacházet v oblasti
snímání senzorů. V takovém případě je
třeba řádně nastavit rozsah snímání
senzorů nebo parkovací asistenci
vypnout.
140) 141)
178
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

INSTALACE TAŽNÉHO
ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii
musejí provádět odborní technici podle
pokynů výrobce tohoto zařízení.
Tažné zařízení musí být v souladu se
stávajícími předpisy v platném znění s
odvoláním na směrnici 94/20/EHS v
platném znění.
Pro každou verzi vozidla je nutno
používat tažné zařízení vhodné pro
hmotnost přípojného vozidla, na které
se bude rovněž montovat.
Jako elektrický přípoj je nutno použít
unifikovaný konektor, který se obvykle
umístí na držák téměř vždy upevněný k
vlastnímu tažnému zařízení; do vozidla
je nutno nainstalovat samostatnou
skříňku pro ovládání vnějších světel
přípojného vozidla. Elektrické přípoje
musejí být provedeny konektory se
7 nebo 13 póly napájenými 12 VDC
(normy CUNA/UNI a ISO/DIN) v souladu
s případnými pokyny výrobce vozidla
a/nebo tažného zařízení.
Případnou elektrickou brzdu či jiné
zařízení (elektrický naviják, atd.) je nutno
napájet přímo z baterie kabelem o
průřezu min. 2,5 mm
2.UPOZORNĚNÍ Elektrická brzda či
případný naviják se smí používat pouze
s nastartovaným motorem.
K elektrické soustavě vozidla se navíc
ke stávajícím elektrickým přípojům
smí připojit pouze kabel pro napájení
případné elektrické brzdy a kabel pro
vnitřní osvětlovací těleso přípojného
vozidla o výkonu max. 15 W. Pro
přípoje použijte skříňku osazenou
kabelem od baterie o průřezu min. 2,5
mm
2.
UPOZORNĚNÍ Hák tažného zařízení
vymezuje délku vozidla. Na verze s
"dlouhým rozvorem" se proto smí
nainstalovat výhradně tažné zařízení s
vytahovatelným hákem, aby se
nepřekročila mezní hodnota celkové
délky vozidla stanovená na šest metrů.
Při jízdě bez přípojného vozidla je pak
nutno vyjmout hák z uložení, které také
nesmí přečnívat přes originální délku
vozidla.
UPOZORNĚNÍ Pokud chcete jezdit s
tažným zařízením bez přípojného
vozidla, nechejte si u autorizovaného
servisu Fiat systém aktualizovat,
protože by parkovací senzory mohly
detekovat tažné zařízení jako překážku.Montážní schéma u
skříňové verze obr. 172
Tažný hák je nutno upevnit ve
vyznačených místech Ř šesti šrouby
M10x1,25 a čtyřmi šrouby M12.
Desky v rámu musejí mít minimální
tloušťku 5 mm. MAX. ZATÍŽENÍ NA
KOULI: 100/120 kg podle nosnosti (viz
tabulku “Hmotnosti” v kapitole
“Technické údaje”).142)
Při montáži tažného zařízení je nutno
nárazník naříznout podle pokynů
dodaných s montážní sadou.
Montážní schéma - verze
Autocarro a Cabinato
obr. 173
Tažné zařízení pro verze Autocarro a
Cabinato je zobrazeno na obr. 173.
Konstrukci Ř je nutno upevnit ve
vyznačených bodech šesti šrouby
M10x1,25 a čtyřmi šrouby M12.
MAX. ZATÍŽENÍ NA KOULI: 100/120 kg
podle nosnosti (viz tabulku “Hmotnosti”
v kapitole “Technické údaje”).
143)
179

POZOR
140) Soustava ABS, kterou je vozidlo
případně vybaveno, nepůsobí na
brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší
opatrnost na kluzném povrchu.
141) Nikdy neupravujte brzdovou
soustavu kvůli ovládání brzdy
přípojného vozidla. Brzdová
soustava přípojného vozidla musí
být zcela nezávislá na
hydraulickém systému vozidla.
142) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
143) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
180
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

173F1A0165
182
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

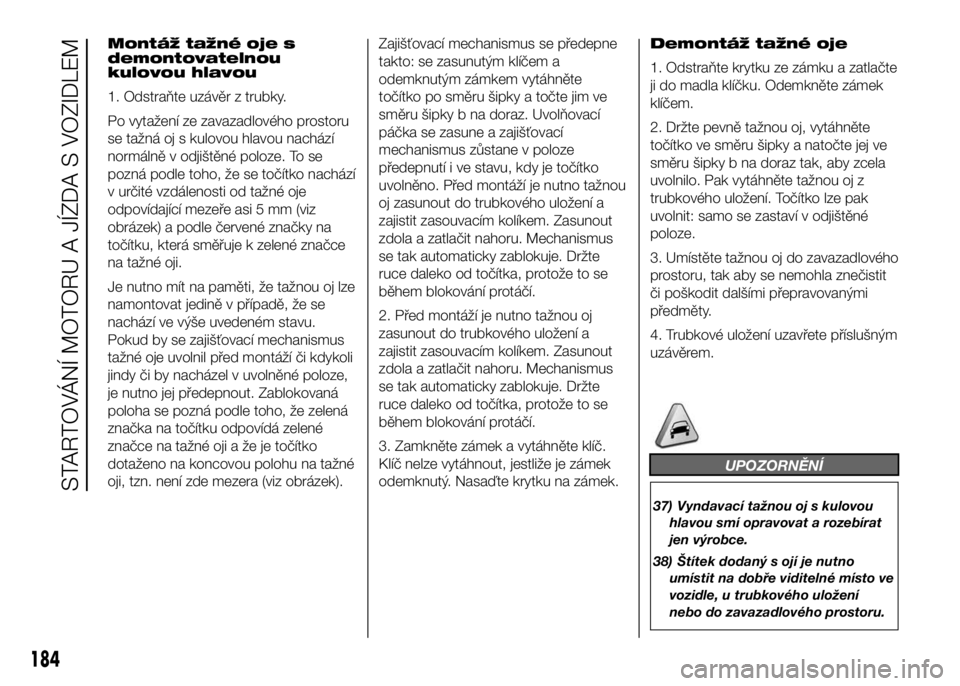

Montáž tažné oje s
demontovatelnou
kulovou hlavou
1. Odstraňte uzávěr z trubky.
Po vytažení ze zavazadlového prostoru
se tažná oj s kulovou hlavou nachází
normálně v odjištěné poloze. To se
pozná podle toho, že se točítko nachází
v určité vzdálenosti od tažné oje
odpovídající mezeře asi 5 mm (viz
obrázek) a podle červené značky na
točítku, která směřuje k zelené značce
na tažné oji.
Je nutno mít na paměti, že tažnou oj lze
namontovat jedině v případě, že se
nachází ve výše uvedeném stavu.
Pokud by se zajišťovací mechanismus
tažné oje uvolnil před montáží či kdykoli
jindy či by nacházel v uvolněné poloze,
je nutno jej předepnout. Zablokovaná
poloha se pozná podle toho, že zelená
značka na točítku odpovídá zelené
značce na tažné oji a že je točítko
dotaženo na koncovou polohu na tažné
oji, tzn. není zde mezera (viz obrázek).Zajišťovací mechanismus se předepne
takto: se zasunutým klíčem a
odemknutým zámkem vytáhněte
točítko po směru šipky a točte jim ve
směru šipky b na doraz. Uvolňovací
páčka se zasune a zajišťovací
mechanismus zůstane v poloze
předepnutí i ve stavu, kdy je točítko
uvolněno. Před montáží je nutno tažnou
oj zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
2. Před montáží je nutno tažnou oj
zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
3. Zamkněte zámek a vytáhněte klíč.
Klíč nelze vytáhnout, jestliže je zámek
odemknutý. Nasaďte krytku na zámek.Demontáž tažné oje
1. Odstraňte krytku ze zámku a zatlačte
ji do madla klíčku. Odemkněte zámek
klíčem.
2. Držte pevně tažnou oj, vytáhněte
točítko ve směru šipky a natočte jej ve
směru šipky b na doraz tak, aby zcela
uvolnilo. Pak vytáhněte tažnou oj z
trubkového uložení. Točítko lze pak
uvolnit: samo se zastaví v odjištěné
poloze.
3. Umístěte tažnou oj do zavazadlového
prostoru, tak aby se nemohla znečistit
či poškodit dalšími přepravovanými
předměty.
4. Trubkové uložení uzavřete příslušným
uzávěrem.
UPOZORNĚNÍ
37) Vyndavací tažnou oj s kulovou
hlavou smí opravovat a rozebírat
jen výrobce.
38) Štítek dodaný s ojí je nutno
umístit na dobře viditelné místo ve
vozidle, u trubkového uložení
nebo do zavazadlového prostoru.
184
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

SNĚHOVÉ ŘETĚZY
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi.
Sněhové řetězy se nasazují pouze na
pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z
nabídky příslušenství Lineaccessori
Fiat. Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
43)
UPOZORNĚNÍ Při nasazených
sněhových řetězech pracujte s pedálem
akcelerace velmi citlivě a prokluzování
hnacích kol omezte na minimum,
protože jinak by mohlo dojít k přetržení
řetězů, poškození karosérie a
mechanických komponentů.
UPOZORNĚNÍ U verzí s pneumatikami
o rozměru 225/75 R16 používejte
sněhové řetězy o tloušťce max. 16 mm.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
UPOZORNĚNÍ
43) S nasazenými sněhovými řetězy
jezděte pomalu, nanejvýš rychlostí
50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům. S
nasazenými řetězy nejezděte
dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo
vozidlo ani povrch vozovky.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená
parkovací brzda;
❒odpojte minusovou svorku od pólu
baterie; pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
❒očistěte a ošetřete nalakované díly
konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně
na trhu;
❒stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel;
❒pootevřete okna;
186
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 , kde
lze zjistit adresu nejbližších
autorizovaných servisů Fiat.STARTOVÁNÍ MOTORU ..................190
VÝMĚNA KOLA ...............................191
SADA NA RYCHLOU OPRAVU
PNEUMATIK FIX & GO
AUTOMATIC ...................................196
VÝMĚNA ŽÁROVKY ........................200
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................203
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................208
VÝMĚNA POJISTEK........................209
DOBITÍ BATERIE .............................219
ZVEDNUTÍ VOZIDLA .......................220
TAŽENÍ VOZIDLA ............................220
189

STARTOVÁNÍ
MOTORU
Jestliže se kontrolkana přístrojové
desce nepřerušovaně rozsvítí, obraťte
se bez prodlení na autorizovaný servis
Fiat.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Doporučujeme se s kontrolou/výměnou
baterie obrátit na autorizovaný servis
Fiat.
145)
Při startování motoru postupujte takto:
❒zvedněte kryt A obr. 177 přípoje
plusového pólu baterie.❒Vhodným kabelem spojte plusové
svorky obou baterií (značka + u
svorky);
❒druhým vodičem spojte minusovou
svorku (–) pomocné baterie s
ukostřovacím bodem, jak je
zobrazeno na obr. 178;
❒nastartujte motor;
❒jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na autorizovaný servis Fiat.UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Pokud
se pomocná baterie nainstaluje na
druhé vozidlo, je třeba zabránit, aby
mezi baterií a vozidlem s vybitou baterií
došlo k náhodnému kontaktu kovových
částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce. Podobnými manévry by se
mohlo do katalyzátoru dostat palivo a
nenapravitelně jej poškodit.
POZOR
145) Tuto spouštěcí proceduru
musejí provádět pouze zkušené
osoby, protože nesprávný postup
může způsobit elektrické výboje
značné intenzity. Elektrolyt je
jed a žíravina. Zabraňte zasažení
očí a pokožky. Doporučujeme
nepřibližovat se k baterii s volným
plamenem a zapálenými
cigaretami a nevyvolávat v
blízkosti baterie jiskry.
177F1A0351
178F1A0352
190
V NOUZI
