2016 FIAT DUCATO start

❒ERM
❒HDC
58) 59) 60)
ZÁSAH SYSTÉMU
Je signalizována blikáním kontrolky
na přístrojové desce, řidič je tak
informován o kritickém stavu vozidla z
hlediska stability a přilnavosti.
ZAPNUTÍ SYSTÉMU
Systém ESC se zapne samočinně při
spuštění motoru a nelze jej vyřadit.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESC:
usnadňuje rozjezd do kopce.
Zapne se samočinně za následujících
stavů:
❒ve stoupání: vozidlo stojí na vozovce
se sklonem více než 5 %, motor běží,
brzda je sešlápnutá, je zařazen
neutrál nebo jiný rychlostní stupeň
než zpětný pojezd;
❒v klesání: vozidlo stojí z kopce na
vozovce se sklonem více než 5%,
motor běží, brzdový pedál je
sešlápnutý, je zařazená zpátečka.Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Při tomto uvolňování je možné
slyšet typický zvuk mechanického
odbrzďování, podle něhož se pozná, že
se vozidlo vzápětí rozjede.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte 1.
rychlostní stupeň: tím uvedete vozidlo
do bezpečného stavu (viz podrobnější
informace ve stati "Stání vozidla" v
kapitole "Startování motoru a řízení").
SYSTÉM ASR (Antislip
Regulation)
Je nedílnou součástí systému ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
❒při prokluzu obou hnacích kol
zaúčinkuje ASR snížením výkonu
přenášeného motorem;
❒při prokluzu jednoho hnacího kola
zaúčinkuje ASR automatickým
zabrzděním prokluzujícího kola.
62)
Zapnutí / vypnutí systému ASR
ASR se zapne samočinně při každém
nastartování motoru.
Během jízdy lze vypnout a pak znovu
zapnout ASR tlačítkem ASR OFF obr.
125.
61)
U některých verzí je zásah systému je
signalizován upozorněním zobrazeným
na displeji.
125F1A0324
77

Vypnutí ASR je signalizováno svícením
kontrolky v tlačítku ASR OFF a u
některých verzí i upozorněním
zobrazeným na displeji.
Po vypnutí ASR za jízdy se ASR
automaticky zapne při opětném
nastartování motoru.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
SYSTÉM HBA
(Hydraulic Brake Assist)
Systém HBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění. Systém pozná
nouzové brzdění monitorováním
rychlosti a síly sešlápnutí brzdového
pedálu a podle nich pak aplikuje
optimální tlak na brzdy.
Tím lze zkrátit zábrzdnou vzdálenost:
systémem HBA se tedy kompletuje
účinek systému ABS.
Systém HBA poskytne nejvyšší
asistenci velmi rychlým sešlápnutím
brzdového pedálu. Pro co nejlepší
účinek systému je třeba během brzdění
pedál sešlapovat spojitě, nikoli jej
střídavě sešlapovat a uvolňovat.Tlak na pedál nesnižujte, dokud je třeba
brzdit.
Uvolněním brzdového pedálu se systém
HBA deaktivuje.
63) 64) 65)
ELEKTRONICKÝ SYSTÉM NA
OCHRANU PŘED PŘEVRÁCENÍM
(ERM)
(Electronic Rollover Mitigation)
Systém monitoruje tendenci kol
se odlepit od vozovky v situaci, kdy
řidič provádí náhlé akce např. při
vyhýbání se překážkám, zejména za
neoptimálních jízdních stavů.
Za takových stavů systém zásahem na
brzdy a na výkon motoru omezí
případné zvednutí kol nad jízdní povrch.
Nicméně není možné zabránit
případnému překlopení vozidla při jízdě
v prudkém svahu nebo nárazu na jiná
vozidla či jiné předměty.
66)
HILL DESCENT CONTROL
(HDC) SYSTEM
Je nedílnou součástí ESC a slouží pro
udržování konstantní rychlosti vozidla
při jízdě s kopce autonomním a
diferencovaným zásahem na brzdy. Tím
je zajištěna stabilita vozidla a zcela
bezpečná jízda zejména na málo
přilnavém povrchu a/nebo v prudkém
klesání.
Pro aktivaci systému je třeba snížit
rychlost jízdy pod 25 km/h a stisknout
tlačítko A obr. 126: rozsvítí se kontrolka
v tlačítku na displeji se zobrazí příslušné
upozornění.
Po dosažení požadované rychlosti
uvolněte zcela pedál akcelerace a
brzdový pedál (kontrolka v tlačítku
bliká). Pro zvýšení/snížení rychlosti
znovu sešlápněte pedál akcelerace a
brzdový pedál.
126F1A0300
78
PALUBNÍ DESKA A OVLÁDAČE

66) Výkony vozidla s ERM se
nesmějí nikdy neopatrně a
nebezpečně zkoušet, aby se
neohrozila bezpečnost řidiče a
dalších osob.
UPOZORNĚNÍ
8) Delším používáním systému se
může přehřát brzdová soustava.
Je-li systém HDC aktivní, při
přehřátí brzd se po upozornění
řidič bude postupně deaktivovat
(kontrolka v tlačítku zhasne).
Pak bude možné jej znovu
zapnout, až se brzdy dostatečně
ochladí. Vzdálenost, kterou lze
ujet, závisí na teplotě brzd, tzn. na
sklonu vozovku i na zatížení a
rychlosti vozidla.
SYSTÉM TRACTION
PLUS
(u příslušné verze vozidla)
Traction Plus je asistent při řízení a při
rozjezdu na vozovce se sníženou
přilnavostí kol s nestejnorodým
povrchem (sníh/asfalt, led/asfalt,
bahno/asfalt atd.) Umožňuje optimálně
rozdělit hnací sílu na přední nápravě
při prokluzu jednoho z kol.
Traction Plus přibrzdí kolo, která ztrácí
přilnavost (anebo proklouzává více
než ostatní kola), čímž přenese hnací
sílu na kolo, která lépe zabírá do
vozovky.
Funkci lze zapnout ručně stiskem
tlačítka A na přístrojové desce obr. 127,
působí jen při rychlosti do 50 km/h.
Při překročení této rychlosti se
automaticky vypne (kontrolka LED na
tlačítku zůstane rozsvícená) a znovu se
zapne, jakmile rychlost klesne pod 30
km/h.
67) 68)
Funkce Traction Plus
Při startování motoru je systém vypnutý.
Systém Traction Plus se zapne stiskem
tlačítka A obr. 127: rozsvítí se kontrolka
v tlačítku.Zapnutím systému Traction Plus:
❒je potlačena funkce ASR, aby bylo
možné využít celý točivý moment
motoru;
❒zavře se diferenciál na přední nápravě
přes brzdovou soustavu pro
optimalizaci náhonu na nerovném
povrchu.
Při závadě systému Traction Plus se na
přístrojové desce rozsvítí kontrolka
.
Při jízdě na zasněženém jízdním
povrchu s namontovanými sněžnými
řetězy může být užitečné zapnout
Traction Plus a tím vypnout funkci ASR,
protože za těchto podmínek umožní
podkluzování hnacích kol lepší trakci.
127F1A0325
80
PALUBNÍ DESKA A OVLÁDAČE

76) Po zkontrolování či úpravě tlaku
v pneumatikách nezapomeňte
nasadit zpět krytku dříku ventilu.
Krytka ochrání dřík ventilu před
vniknutím vlhkosti a nečistot,
které by mohly poškodit senzor
monitorování tlaku v
pneumatikách.
77) Sada na opravu pneumatik
(Fix&Go) dodávaná s vozidlem (u
příslušné verze vozidla) je
kompatibilní se snímači TPMS. S
těsnivy, které nejsou ekvivalentní
hmotě dodávané v originální sadě,
by tato sada nemusela fungovat.
V případě použití těsniv, které
nejsou ekvivalentní originálu,
doporučujeme nechat
zkontrolovat funkčnost snímačů
TPMS v odborném autoservisu.DRIVING ADVISOR
(upozornění na přejetí do jiného
jízdního pruhu)
(u příslušné verze vozidla)
82) 79) 80)
Tento systém upozorní řidiče, že vozidlo
vyjíždí přes hranici jízdního pruhu. Je
to tedy cenný pomocník ve chvilce
nepozornosti.
Videosnímač nainstalovaný na čelním
skle u vnitřního zpětného zrcátka snímá
podélné značení jízdních pruhů a
polohu vozidla vůči nim.
UPOZORNĚNÍ V případě, že bude
nutno u vozidel s asistentem Driving
Advisor vyměnit čelní sklo,
doporučujeme se obrátit na
autorizovaný servis Fiat. Pokud necháte
čelní okno vyměnit u specializovaného
servisu na výměnu skel, je třeba se v
každém případě dostavit do
autorizovaného servisu Fiat pro seřízení
kamery.FUNGOVÁNÍ
Při startování vozidla není tento systém
aktivní. Zapne se až stiskem tlačítka
A obr. 128 na palubní desce (viz níže).
Zapnutí je potvrzeno rozsvícením
kontrolky v tlačítku a upozorněním na
displeji.
Je-li systém zapnutý, nesvítí kontrolka v
příslušném tlačítku. Případné vypnutí
systému uživatelem se na potvrzení
tohoto vypnutí rozsvítí kontrolka v
tlačítku a na displeji se zobrazí příslušné
upozornění.
Systém se zprovozní při každém
sepnutí klíčku zapalování: při aktivaci
prověří provozní stavy (signalizované
řidiči rozsvícením dvou kontrolek
směrových světel
ana přístrojové
desce).
128F1A0322
84
PALUBNÍ DESKA A OVLÁDAČE

Jakmile systém detekuje provozní stavy,
aktivuje se, tzn. že je schopen
asistovat řidiči zvukovými a optickými
výstrahami. Tím zhasnou dvě směrové
kontrolky
ana přístrojové desce,
aby se zamezilo zbytečné signalizaci
v městech nebo na křivolaké vozovce
při jízdě nízkou rychlostí.
UPOZORNĚNÍ Pokud systém zjistí, že
přestaly existovat příslušné provozní
stavy, zůstane zapnutý, ale nepracuje.
Tento stav je řidiči signalizován
rozsvícením dvou kontrolek směrových
světel
ana přístrojové desce.
PODMÍNKY PRO
AKTIVACI SYSTÉMU
Po zapnutí se systém aktivuje pouze za
následujících podmínek:
❒dopředný směr jízdy (není zařazená
zpátečka);
❒systém nedetekuje chyby;
❒probíhá kalibrace;
❒vozidlo jede rychlostí od 60 km/h do
nejvyšší rychlosti;
❒zřetelné, neporušené hraniční linie
vymezující na vozovce jízdní pruh
po obou stranách;
❒řádná viditelnost;❒jízda v přímém směru nebo projíždění
zatáčkou o velkém poloměru;
❒dostatečný výhled (patřičný odstup
od vozidla jedoucího před vámi);
❒směrová světla nejsou zapnuta, aby
ukazovala výjezd z jízdního pruhu
(např. zapnuté pravé směrové světlo
pro výjezd z pravého jízdního pruhu);
❒vozidlo trvale jede u vyznačení
jízdního pruhu (dráha vozidla podél
vyznačení jízdních pruhů);
❒vozidlo nejede trvale u vyznačení
jízdního pruhu.
ZAPNUTÍ/VYPNUTÍ
SYSTÉMU
Jestliže je systém aktivní a vozidlo se
přiblíží k jedné z bočních vymezovacích
čar nebo k jednomu ze dvou
demarkačních jízdních pruhů, řidič na to
bude upozorněn zvukovou výstrahou
(ze strany přejíždění jízdního pruhu
u systémů s navigací) a rozsvícením
kontrolky odpovídající danému směru (
nebo).
Pokud řidič dá směrovým světlem
znamení, že chce změnit jízdní pruh
nebo předjet jiné vozidlo, systém
dočasně vypne upozornění řidiči.Jestliže řidič pokračuje ve změně
jízdního pruhu, systém přeruší
zvukovou výstrahu a zůstane v
pohotovostním stavu, pokud se
nevyskytují příslušné provozní stavy,
nebo zůstane aktivní, jestliže se
vyskytují příslušné provozní stavy (viz
níže).
VYPNUTÍ SYSTÉMU
Manuálně
Systém lze vypnout stiskem tlačítka A
obr. 128 na palubní desce.
Vypnutí systému je signalizováno
rozsvícením kontrolky v tlačítku
a zobrazením upozornění na displeji.
Automaticky
Systém se automaticky vypne, je-li
aktivní funkce Start&Stop. Systém se
znovu automaticky zapne a zkontroluje,
zda existují příslušné provozní stavy,
po opětném nastartování motoru a
rozjetí vozidla.
85

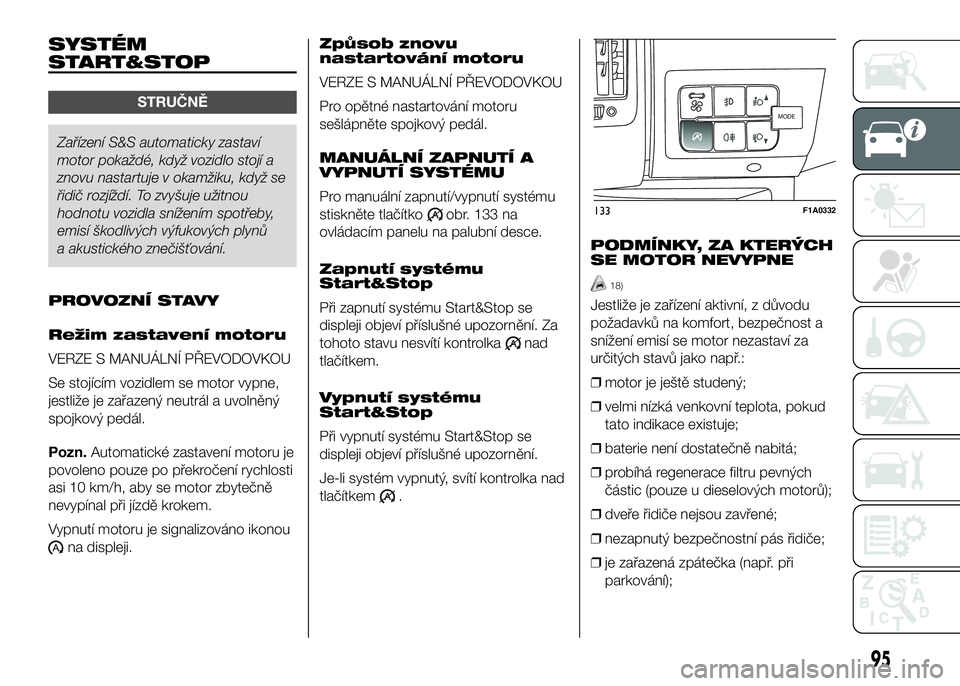

SYSTÉM
START&STOP
STRUČNĚ
Zařízení S&S automaticky zastaví
motor pokaždé, když vozidlo stojí a
znovu nastartuje v okamžiku, když se
řidič rozjíždí. To zvyšuje užitnou
hodnotu vozidla snížením spotřeby,
emisí škodlivých výfukových plynů
a akustického znečišťování.
PROVOZNÍ STAVY
Režim zastavení motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Se stojícím vozidlem se motor vypne,
jestliže je zařazený neutrál a uvolněný
spojkový pedál.
Pozn.Automatické zastavení motoru je
povoleno pouze po překročení rychlosti
asi 10 km/h, aby se motor zbytečně
nevypínal při jízdě krokem.
Vypnutí motoru je signalizováno ikonou
na displeji.Způsob znovu
nastartování motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Pro opětné nastartování motoru
sešlápněte spojkový pedál.
MANUÁLNÍ ZAPNUTÍ A
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko
obr. 133 na
ovládacím panelu na palubní desce.
Zapnutí systému
Start&Stop
Při zapnutí systému Start&Stop se
displeji objeví příslušné upozornění. Za
tohoto stavu nesvítí kontrolka
nad
tlačítkem.
Vypnutí systému
Start&Stop
Při vypnutí systému Start&Stop se
displeji objeví příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka nad
tlačítkem
.PODMÍNKY, ZA KTERÝCH
SE MOTOR NEVYPNE
18)
Jestliže je zařízení aktivní, z důvodu
požadavků na komfort, bezpečnost a
snížení emisí se motor nezastaví za
určitých stavů jako např.:
❒motor je ještě studený;
❒velmi nízká venkovní teplota, pokud
tato indikace existuje;
❒baterie není dostatečně nabitá;
❒probíhá regenerace filtru pevných
částic (pouze u dieselových motorů);
❒dveře řidiče nejsou zavřené;
❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při
parkování);
MODEMODE
133F1A0332
95

❒se zapnutou automatickou
klimatizací, pokud ještě nebyl
dosažen teplotní komfort na
odpovídající úrovni, nebo je zapnuta
funkce MAX-DEF;
❒v počátečním období používání z
důvodu inicializace systému;
❒v případě, že je aktivní systém Hill
Descent Control.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení
škodlivých emisí a z důvodu
bezpečnosti se může motor nastartovat
automaticky, bez akce ze strany řidiče,
pokud budou splněny určité podmínky
jako např.:
❒baterie není dostatečně nabitá;
❒snížený tlak v brzdové soustavě
(např. po opakovaném sešlápnutí
brzdového pedálu);
❒za jízdy vozidla např. v klesání;
❒od zastavení motoru systémem
Start&Stop uběhly více než asi tři
minuty.
❒Se zapnutou automatickou
klimatizací, aby byl dosažen teplotní
komfort na odpovídající úrovni nebo
byla zapnuta funkce MAX-DEF.Při zařazeném rychlostním stupni je
možné motor automaticky znovu
spustit pouze po sešlápnutí spojkového
pedálu na doraz.
Pozn.Pokud je systém Start&Stop
aktivní, pak při nežádoucím zhasnutí
motoru způsobeným například
prudkým uvolněním spojkového pedálu
se zařazeným rychlostním stupněm je
možné jej znovu nastartovat po
sešlápnutí spojkového pedálu nebo
zařazení neutrálu.
Pozn.Jestliže nebude spojka
sešlápnuta, po uplynutí asi tří minut od
vypnutí motoru jej bude možné
nastartovat pouze klíčem.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven
systémem Start&Stop a řidič odepne
bezpečnostní pás a otevře dveře na své
straně či na straně spolucestujícího,
bude možné motor znovu spustit jedině
klíčkem. Tento stav je řidiči signalizován
jak zvukovou výstrahou, blikáním
kontrolky
na přístrojové desce a u
určitých verzí i hlášením na displeji.FUNKCE "ENERGY
SAVING"
(u příslušné verze vozidla)
Jestliže po opětném automatickém
spuštění motoru neprovede řidič s
vozidlem žádnou akci po dobu asi tří
minut, systém Start&Stop zastaví motor
definitivně, aby se nevypotřebovávalo
palivo. V takovém případě lze motor
nastartovat pouze klíčkem zapalování
Pozn.V každém případě je možné
systém Start&Stop vypnout a nechávat
motor běžet.
NEPRAVIDELNÝ CHOD
V případě nesprávného fungování se
systém Start&Stop vypne. Řidič je
o poruše informován rozsvícením ikony
spolu s upozorněním na displeji.
V takovém případě se obraťte na
autorizovaný servis Fiat.
96
PALUBNÍ DESKA A OVLÁDAČE

NEČINNOST VOZIDLA
Při odstavení vozidla na delší dobu je
nutno věnovat zvýšenou pozornost
odpojení elektrického napájení od
baterie. Postupujte takto: odpojte
konektor A obr. 134(tlačítkem B) od
snímače C, který monitoruje stav
baterie a nachází se na minusovém
pólu D této baterie. Tento snímač
se smí odpojit od pólu pouze při
výměně baterie.
87) 88)
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.NOUZOVÉ
NASTARTOVÁNÍ MOTORU
89)
V případě nouzového startování obr.
135 pomocnou baterii nikdy
nepřipojujte minusový kabel (-)
pomocné baterie k minusovému pólu C
baterie vozidla, nýbrž jedině k
ukostřovacímu bodu motoru/
převodovky (postupujte podle pokynů
uvedených pro zapojení kabelů v bodě
"Startování s pomocnou baterií" v
kapitole "V nouzi").UPOZORNĚNÍ
18) Jestliže chcete upřednostňovat
klimatický komfort, je možné
deaktivovat systém Start&Stop,
aby mohla klimatizace fungovat
nepřetržitě.
POZOR
87) Před opuštěním vozidla je nutno
vytáhnout klíček ze zapalování
nebo jej přepnout na polohu
STOP. Při čerpání paliva je nutno
zkontrolovat, zda je motor vypnutý
a klíček v poloze STOP.
88) S výměnou baterie se obracejte
na autorizovaný servis Fiat. Baterii
vyměňte za baterii stejného typu
(L6 105Ah/850A) a se stejnými
charakteristikami.
134F1A0137
135F1A0138
97
