2016 CITROEN DS4 stop start

71
DS4_hr_Chap02_ouvertures_ed03-2015
neispravnost - reinicijalizacija
daljinskog upravljača
Ako problem time ne riješite, obratite se što
prije mreži CITROËN ili nekoj stručnoj radionici.
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slučaju
neispravnosti daljinskog upravljača, vozilo
se više ne može otključati i zaključati, niti se
može uključiti funkcija pronalaženja vozila na
parkiralištu.
F

Z

a otključavanje vozila, stavite pomoćni
ključ (integriran u daljinski upravljač) u
bravu. F
O
tvorite prednji naslon za ruke.
●
P
odignite oblogu jezičcem i izvadite je.
●
P
ostavite elektronički ključ na pomoćni
čitač.
F
U
ključite kontakt pritiskom na prekidač
"START/STOP" .
Elektronički ključ ponovno normalno radi.
Nakon vađenja reinicijaliziranog elektroničkog
ključa, postavite oblogu na dno naslona za
ruke.
Otvaranje

97
DS4_hr_Chap03_confort_ed03-2015
Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
F

R

adi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
F

N

e prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u
regulaciji sustava automatskog klima uređaja.
F

K

lima uređaj uključite barem 5

do 10

minuta jedanput ili dvaput mjesečno, kako biste
ga održavali u besprijekornom radnom stanju.
F

V

odite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
P

reporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom
aditivu, on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine
(manje alergijskih reakcija, neugodnih mirisa, masnih naslaga).
F

Z

a ispravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
servisnoj i garancijskoj knjižici.
F

A

ko sustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila. Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Stop & Start
Sustavi grijanja i klima uređaja rade samo uz pokrenut motor. Ako želite održavati željeni
toplinski komfor u kabini, možete privremeno isključiti funkciju Stop & Start
(vidi odgovarajuću točku).
Komfor

DS4_hr_Chap03_confort_ed03-2015
2. Podešavanje na strani vozača 4. A utomatski program
"vidljivost"
Ako kabinu želite maksimalno rashladiti
ili zagrijati, minimalna vrijednost
14
odnosno maksimalna vrijednost
28
mogu se prekoračiti.
F

Ko
tačić 2
ili 3 okrećite ulijevo dok
se ne pojavi oznaka "LO", odnosno
udesno dok se ne pojavi oznaka "HI" .
Vidi točku "Odmagljivanje -
odleđivanje sprijeda".
3. Podešavanje na strani
suvozača
Vozač i suvozač mogu namjestiti
različite vrijednosti temperature,
svaki za svoju stranu.
Zadana vrijednost prikazana
na ekranu odgovara ugodnoj temperaturi,
a ne temperaturi u stupnjevima Celzija ili
Fahrenheita.
F

Ko

tačić 2
ili 3 okrećite ulijevo za
smanjivanje vrijednosti, odnosno udesno
za povećavanje vrijednosti.
Najugodnije ćete se osjećati ako vrijednost
namjestite na oko 21. Međutim, uobičajene su
vrijednosti u rasponu od 18
do 24.
Preporučujemo da razlika između lijeve i desne
strane ne bude veća od 3.
Ručna podešavanja
U automatskom načinu rada postoji mogućnost
ručnog podešavanja pojedinih funkcija.
Žaruljice na tipki "AUTO" se gase, a ostale
funkcije ostaju pod automatskim upravljanjem.
F

Z
a povratak u potpuno automatski način
rada pritisnite tipku "AUTO" .
Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.

DS4_hr_Chap03_confort_ed03-2015

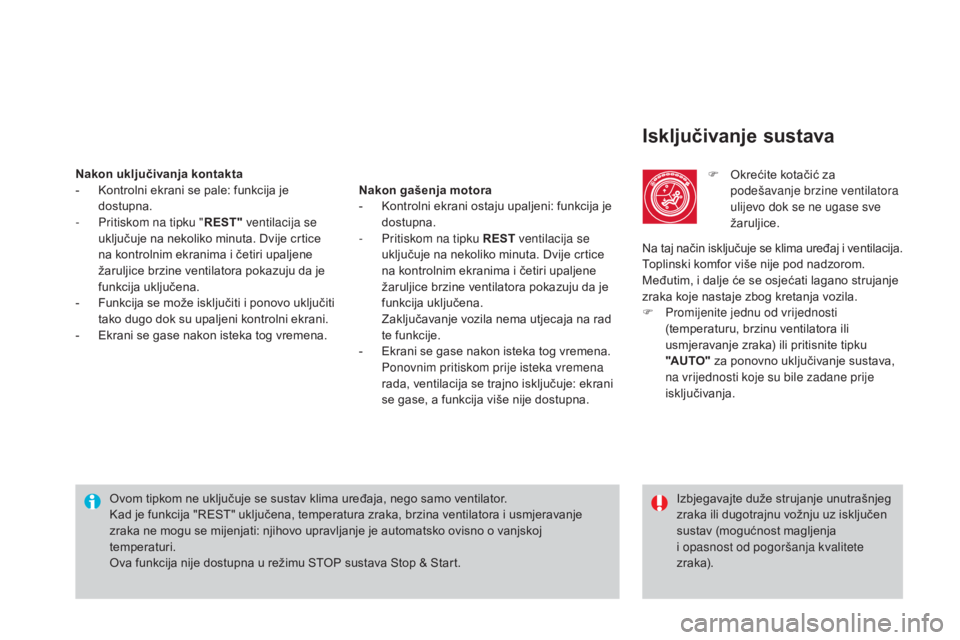

Isključivanje sustava
F Okrećite kotačić za podešavanje brzine ventilatora
ulijevo dok se ne ugase sve
žaruljice.
Ovom tipkom ne uključuje se sustav klima uređaja, nego samo ventilator.
Kad je funkcija "REST" uključena, temperatura zraka, brzina ventilatora i usmjeravanje
zraka ne mogu se mijenjati: njihovo upravljanje je automatsko ovisno o vanjskoj
temperaturi.
Ova funkcija nije dostupna u režimu STOP sustava Stop & Start. Izbjegavajte duže strujanje unutrašnjeg
zraka ili dugotrajnu vožnju uz isključen
sustav (mogućnost magljenja
i opasnost od pogoršanja kvalitete
zraka).na
kon uključivanja kontakta
-
K
ontrolni ekrani se pale: funkcija je
dostupna.
-

P

ritiskom na tipku " REST" ventilacija se
uključuje na nekoliko minuta. Dvije crtice
na kontrolnim ekranima i četiri upaljene
žaruljice brzine ventilatora pokazuju da je
funkcija uključena.
-

F

unkcija se može isključiti i ponovo uključiti
tako dugo dok su upaljeni kontrolni ekrani.
-

E

krani se gase nakon isteka tog vremena.na
kon gašenja motora
-

K

ontrolni ekrani ostaju upaljeni: funkcija je
dostupna.
-

P

ritiskom na tipku REST ventilacija se
uključuje na nekoliko minuta. Dvije crtice
na kontrolnim ekranima i četiri upaljene
žaruljice brzine ventilatora pokazuju da je
funkcija uključena.
Z

aključavanje vozila nema utjecaja na rad
te funkcije.
-

E

krani se gase nakon isteka tog vremena.
P

onovnim pritiskom prije isteka vremena
rada, ventilacija se trajno isključuje: ekrani
se gase, a funkcija više nije dostupna. Na taj način isključuje se klima uređaj i ventilacija.
Toplinski komfor više nije pod nadzorom.
Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.
F

P

romijenite jednu od vrijednosti
(temperaturu, brzinu ventilatora ili
usmjeravanje zraka) ili pritisnite tipku
"AUTO" za ponovno uključivanje sustava,
na vrijednosti koje su bile zadane prije
isključivanja.

105
DS4_hr_Chap03_confort_ed03-2015
Odmagljivanje - odleđivanje sprijeda
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
S ručnim klima uređajem
F Postavite sklopke za podešavanje temperature, brzine ventilatora i
usmjeravanja zraka u odgovarajući
označeni položaj.
F

P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(

ugašena žaruljica na tipki).
F

U
ključite klima uređaj pritiskom na
tipku "A /C " ; pali se žaruljica na tipki.
S automatskim dvozonskim
klima uređajem
Uz sustav Stop & Start, tako dugo
dok su uključene ove funkcije -
odmagljivanje, klima uređaj i ventilator
u kabini - režim STOP nije dostupan.
Automatski program "vidljivost"
F Uključite taj program za brže odmagljivanje
ili odleđivanje vjetrobrana i bočnih stakala.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
F

T
aj program se isključuje ponovnim
pritiskom na tipku "vidljivost" ili na
tipku
"AUTO". Žaruljica na tipki se gasi,
a
pali se žaruljica na tipki "AUTO" .
Sustav se ponovo uključuje, na vrijednosti
zadane prije isključivanja. Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.
Komfor

DS4_hr_Chap04_amenagement_ed03-2015
Poluvisoka izvedba
1. Prednji naslon za ruke (vidi opis na sljedećim stranicama)
2.
O

tvoreni pretinci
3.
D

ržač limenki
4.
P

retinac za sitne predmete
Visoka izvedba
1. Prednji naslon za ruke (vidi opis na sljedećim stranicama)
2.
P

omoćna utičnica 12 V
(

vidi opis na sljedećim stranicama)
3.
k

utija za stvari
4.
D

ržač limenke / držač boce
5.
P

retinac za sitnice ili prekidač
START/STOP (ovisno o izvedbi)
Središnje konzole

11 7
DS4_hr_Chap04_amenagement_ed03-2015
Utičnica 230 V / 50 H z
Na utičnicu se istovremeno
smije priključiti samo jedan uređaj
(ne smiju se koristiti produžni kabeli s
više utičnica).
Na utičnicu se smiju priključiti
samo uređaji s izolacijom
klase
2 (naznačena je na uređaju).
Radi sigurnosti, u slučaju prekomjerne
potrošnje i ako to iziskuje električni
sustav u vozilu (posebni vremenski
uvjeti, električno preopterećenje), struja
koja napaja utičnicu bit će prekinuta;
zelena žaruljica tada se gasi.
Na središnjoj konzoli nalazi se utičnica
230

V / 50

Hz (najveća snaga: 120

W).
Korištenje utičnice:
F

p

odignite poklopac prednjeg naslona za
ruke,
F

p

rovjerite da žaruljica svijetli zelenom
bojom,
F

p

riključite multimedijalni uređaj ili bilo koji
drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj,
grijač bočica...).
Ova utičnica radi uz pokrenut motor, kao i u
režimu STOP sustava Stop & Start.
Ako je utičnica neispravna, zelena žaruljica bljeska.Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Oprema

DS4_hr_Chap08_conduite_ed03-2015
Savjeti za vožnju
Pridržavajte se zakona o sigurnosti prometa na cestama i budite oprezni u svim uvjetima prometa.
Pazite na promet i držite ruke na obruču upravljača kako biste spremno reagirali u svakom trenutku
i u svakoj situaciji.
Na dužem putovanju svakako se preporučuje da se odmorite svaka dva sata.
U slučaju nevremena, vozite mekano, kočite na vrijeme i povećajte sigurnosni razmak.Nikad ne vozite s pritegnutom ručnom
kočnicom - opasnost od pregrijavanja i
oštećenja sustava kočnica!
Nemojte parkirati i ne ostavljajte motor
da radi na mjestima na kojima bi
zapaljive tvari i materijali (suha trava,
suho lišće...) mogli doći u kontakt s
vrućim ispušnim sustavom - opasnost
od požara!
Nikada ne ostavljajte vozilo bez
nadzora kad je motor pokrenut. Ako
morate izaći iz vozila, pritegnite ručnu
kočnicu i postavite ručicu mjenjača u
neutralan položaj ili u položaj N ili P
,
ovisno o vrsti mjenjača.
Vožnja na poplavljenom kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku, jer bi to moglo uzrokovati
teža oštećenja motora, mjenjača i električnih
sustava vozila.
Va ž no!
- provjerite da dubina vode nije veća od 15 cm, vodeći računa i o valovima koje bi
mogla stvoriti druga vozila,
-

i
sključite funkciju Stop & Start,
-

v
ozite što sporije, pazeći da se motor
sam ne ugasi. Nikako ne vozite brže od
10
km/h,
-

n
e zaustavljajte vozilo i ne gasite motor.
Ako baš morate prijeći preko poplavljenog
mjesta:
Nakon izlaska iz poplavljenog mjesta, čim to
dopuste uvjeti sigurnosti, lagano više puta
zakočite kako bi se osušili diskovi i pločice
kočnica.
Ako imate nekih sumnji u stanje vozila, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
