2016 CITROEN DS3 CABRIO stop start

7Ajaminen

Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun moottori
käynnistetään avaimella.

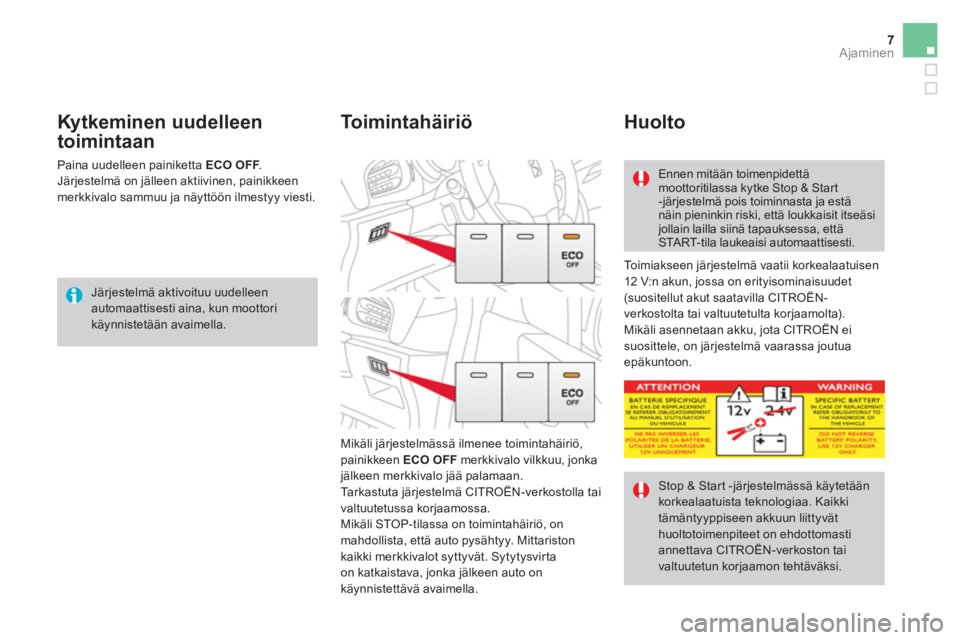

Kytkeminen uudelleen
toimintaan
Toimiakseen järjestelmä vaatii korkealaatuisen
12 V:n akun, jossa on erityisominaisuudet
(suositellut akut saatavilla CITROËN-
verkostolta tai valtuutetulta korjaamolta).
Mikäli asennetaan akku, jota CITROËN ei
suosittele, on järjestelmä vaarassa joutua
epäkuntoon.
Mikäli järjestelmässä ilmenee toimintahäiriö,
painikkeen ECO OFF
merkkivalo vilkkuu, jonka
jälkeen merkkivalo jää palamaan.
Tarkastuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäiriö, on
mahdollista, että auto pysähtyy. Mittariston
kaikki merkkivalot syttyvät. Sytytysvirta
on katkaistava, jonka jälkeen auto on
käynnistettävä avaimella.


Toimintahäiriö
Huolto


Ennen mitään toimenpidettä
moottoritilassa kytke Stop & Start
-järjestelmä pois toiminnasta ja estä
näin pieninkin riski, että loukkaisit itseäsi
jollain lailla siinä tapauksessa, että
START-tila laukeaisi automaattisesti.

Stop & Start -järjestelmässä käytetään
korkealaatuista teknologiaa. Kaikki
tämäntyyppiseen akkuun liittyvät
huoltotoimenpiteet on ehdottomasti
annettava CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Paina uudelleen painiketta ECO OFF
.
Järjestelmä on jälleen aktiivinen, painikkeen
merkkivalo sammuu ja näyttöön ilmestyy viesti.

16Te k n i s e t t i e d o t

Bensiinimoottorit


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S **



Vaihteistot

BVM
(käsivalintainen
5 vaihdetta)
BVA (automaatti
4 vaihdetta)
BVM
(käsivalintainen
5 vaihdetta)
EAT6 (automaatti
6 vaihdetta)
BVM6
(käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB

...

HMZ6

5FS9

HNZ6/S
HNZT/S
5GZM/S
5GWM/S **

Sylinteritilavuus (cm
3
)
1 199
1 598
1 199
1 598
Sylinterin läpimitta x iskun pituus (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Suurin teho: ET Y-normi (kW) *
60
88
81
120
11 0 **

Käyntinopeus suur. teholla (r/min)
5 750
6 000
5 500
6 000
Suurin vääntö: ET Y-normi (Nm)
11 8
160
205
240
Käyntinopeus suur. väännöllä (r/min)
2 750
4 250
1 500
1 750
Polttoneste
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Ly i j y tö n
Katalysaattori
Ky llä
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,25
4,25
3,25
4,25

*
Suurin teho vastaa moottorin testipenkissä saatua virallista mittaustulosta (Direktiivi 1999/99/EY)


**
Belgiassa











Bensiinimoottorit

.../S: Stop & Start -järjestelmällä varustettu malli

18Te k n i s e t t i e d o t

Dieselmoottorit


e-HDi 90



Blue HDi 100



Blue HDi 120


Blue HDi 115 **



Vaihteistot

BVM (käsivalintainen
5 vaihdetta)
ETG6 (automatisoitu
6 vaihdetta)
BVM (käsivalintainen
5 vaihdetta)
BVM6 (käsivalintainen
6 vaihdetta)

Malliversiotyypit:
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **

Sylinteritilavuus (cm
3)
1 560
1 560
1 560
Syl. läpimitta x iskunpituus (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maksimiteho: ET Y-normi (kW) *
68
73
88
85 **

Käyntinopeus maksimiteholla (r/min)
4 000
3 750
3 500
Maksimivääntö: ET Y-normi (Nm)
230
254
300
Käyntinopeus maksimiväännöllä (r/min)
1 750
1 750
1 750
Polttoaine
Dieselpolttoneste
Dieselpolttoaine
Dieselpolttoaine
Katalysaattori
Ky llä
Ky llä
Ky llä
Hiukkassuodatin (FAP)
Ky llä
Ky llä
Ky llä
Moottoriöljyn tilavuus (litroina,
öljynsuodatinpanoksen vaihdon kanssa)
3,75
3,75
3,75

*
Suurin teho vastaa moottorin testipenkissä saatua EU-direktiivin mukaista virallista testitulosta (direktiivi 1999/99/EY)

**
Belgiassa











Dieselmoottorit


.../S: Stop & Start -järjestelmällä varustettu malli

5Ajaminen








Stop & Start
Stop & Start -järjestelmä asettaa moottorin hetkeksi valmiustilaan - STOP-tilaan - silloin, kun auto pysähtyy liikenteessä (punaiset liikennevalot,
liikenneruuhkat jne). Moottori käynnistyy jälleen automaattisesti - START-tilassa - heti, kun autolla lähdetään liikkeelle. Uudelleenkäynnistys tapahtuu
välittömästi, nopeasti ja äänettömästi.
Stop & Start -järjestelmä sopii täydellisesti kaupunkiajoon, sillä se vähentää polttoaineen kulutusta, pakokaasupäästöjä sekä äänisaastetta silloin, kun
auto on paikoillaan.

To i m i n t a


Moottorin siirtyminen
STOP-tilaan

Kun pysäköidään, STOP-tila ei
kytkeydy mukavuussyistä päälle
peruutusvaihteesta poissiirtymistä
seuraavan muutaman sekunnin aikana.
STOP-tila ei muuta auton toimintoja,
kuten jarrutusta, ohjaustehostusta jne.

Älä koskaan täytä polttoainesäiliötä
silloin, kun moottori on STOP-tilassa.
Katkaise sytytysvirta aina ehdottomasti
virta-avaimella. Merkkivalo ECO
syttyy mittaristoon
ja moottori asettuu valmiustilaan:


- käsivalintaisessa vaihteistossa

ajonopeuden ollessa alle 20 km/h, kun
siirrät vaihteenvalitsimen vapaa-asentoon
ja kun päästät kytkinpolkimen

- 5- tai
6-por taisessa automatisoidussa
vaihteistossa,
auto seisoo tai
ajonopeuden ollessa alle 8 km/h (mallin
mukaan), kun painat jarrupolkimen pohjaan
tai siirrät valitsimen asentoon N


- automaattivaihteistossa
, auto seisoo
silloin, kun painat jarrupolkimen pohjaan tai
siirrät aluevalitsimen asentoon N
. Aikalaskuri laskee yhteen
STOP-vaiheisiin käytetyn ajan
ajomatkan kuluessa. Laite
nollautuu aina, kun sytytysvirta
kytketään avaimella. STOP-tila ei kytkeydy päälle, koska:


- kuljettajan ovi on auki

- kuljettajan turvavyö on avattu lukituksesta

- ajonopeus ei ole ylittänyt 10 km/h siitä, kun
moottori viimeksi käynnistettiin avaimella

- lämpötilan ylläpito matkustamossa vaatii
niin

- huurteenpoisto on aktivoitu

- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ulkolämpötila jne.) vaativat niin, jotta
järjestelmä voidaan tarkastaa.


Erityistilanteet: STOP-tila ei ole
käytössä
Merkkivalo ECO
vilkkuu muutaman
sekunnin ajan ja sammuu sitten.

Tämä toiminta on aivan normaalia.

6Ajaminen

Moottorin siirtyminen START-
tilaan
Merkkivalo ECO
sammuu ja moottori
käynnistyy jälleen:


- käsivalintaisessa vaihteistossa
, kun
painat kytkinpoljinta

- automaatti- tai automatisoidussa
vaihteistossa
:


●
valitsin asennossa A
/ D
tai M
, ja kun
päästät jarrupolkimen

●
tai valitsin asennossa N
ja jarrupoljin
päästettynä, ja siirrät valitsimen
asentoon A
/ D
tai M


●
tai kytket peruutusvaihteen.




Erityistilanteet: START-tila
kytkeytyy automaattisesti

Jos poiskytkentä on tapahtunut
STOP-tilan aikana, moottori käynnistyy
välittömästi uudelleen.
Milloin tahansa painamalla painiketta ECO OFF

järjestelmän voi kytkeä pois toiminnasta.
Osoitukseksi poiskytkennästä painikkeen
merkkivalo syttyy ja näyttöruutuun tulee viesti.

Kytkeminen pois
toiminnasta
Turvallisuussyistä tai mukavuussyistä
START-tila kytkeytyy automaattisesti, koska:


- avaat kuljettajan oven

- avaat kuljettajan turvavyön lukituksesta

- ajonopeus ylittää 11 km/h
automatisoidussa vaihteistossa

- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säädöt jne.) vaativat niin,
jotta järjestelmä tai auto voidaan tarkastaa.
Merkkivalo ECO
vilkkuu muutaman
sekunnin ajan ja sammuu sitten.

Tämä toiminta on aivan normaalia.




Jos käsivalintaisen vaihteiston STOP-
tilassa siirretään vaihdetta painamatta
kytkinpoljin täysin pohjaan, ilmestyy
viesti muistuttamaan kytkinpolkimen
painamisesta kunnolla, jotta moottorin
uudelleenkäynnistys onnistuu.

7Ajaminen

Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun moottori
käynnistetään avaimella.



Kytkeminen uudelleen
toimintaan
Toimiakseen järjestelmä vaatii korkealaatuisen
12 V:n akun, jossa on erityisominaisuudet
(suositellut akut saatavilla CITROËN-
verkostolta tai valtuutetulta korjaamolta).
Mikäli asennetaan akku, jota CITROËN ei
suosittele, on järjestelmä vaarassa joutua
epäkuntoon.
Mikäli järjestelmässä ilmenee toimintahäiriö,
painikkeen ECO OFF
merkkivalo vilkkuu, jonka
jälkeen merkkivalo jää palamaan.
Tarkastuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäiriö, on
mahdollista, että auto pysähtyy. Mittariston
kaikki merkkivalot syttyvät. Sytytysvirta
on katkaistava, jonka jälkeen auto on
käynnistettävä avaimella.


Toimintahäiriö
Huolto


Ennen mitään toimenpidettä
moottoritilassa kytke Stop & Start
-järjestelmä pois toiminnasta ja estä
näin pieninkin riski, että loukkaisit itseäsi
jollain lailla siinä tapauksessa, että
START-tila laukeaisi automaattisesti.

Stop & Start -järjestelmässä käytetään
korkealaatuista teknologiaa. Kaikki
tämäntyyppiseen akkuun liittyvät
huoltotoimenpiteet on ehdottomasti
annettava CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Paina uudelleen painiketta ECO OFF
.
Järjestelmä on jälleen aktiivinen, painikkeen
merkkivalo sammuu ja näyttöön ilmestyy viesti.
