2016 CITROEN DS3 CABRIO Kezelési útmutató (in Hungarian)

16Műszaki adatok


Benzinmotorok


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S **



Sebességváltók

BVM
(5 fokozatú kézi)
BVA
(4 fokozatú
automata)
BVM
(5 fokozatú kézi)
EAT6
(6 fokozatú
automata)
BVM6
(6 fokozatú kézi)

Típus, modell, változat:


SB...

HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S **

Hengerűrtartalom (cm
3)
1 199
1 598
1 199
1 598
Furat x löket (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Max. teljesítmény EGK-szabvány szerint (kW) *
60
88
81
120
11 0 **

Max. teljesítmény fordulatszáma (ford./perc)
5 750
6 000
5 500
6 000
Max. nyomaték EGK-szabvány szerint (Nm)
11 8
160
205
240
Max. nyomaték fordulatszáma (ford./perc)
2 750
4 250
1 500
1 750
Üzemanyag
Ólommentes
Ólommentes
Ólommentes
Ólommentes
Katalizátor
Igen
Igen
Igen
Igen
Motorolaj mennyisége literben (szűrőcserével)
3,25
4,25
3,25
4,25

*
A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.

**
Belgiumban.











Benzinmotorok

.../S: Stop & Start funkcióval rendelkező modell.

17Műszaki adatok


Benzinmotorok


PureTech 82



VTi 120



PureTech 110 S&S



THP 165 S&S


THP 150 S&S *



Sebességváltók

BVM
(5 fokozatú kézi)
BVA
(4 fokozatú
automata)
BVM
(5 fokozatú kézi)
EAT6
(6 fokozatú
automata)
BVM6
(6 fokozatú kézi)

Típus, modell, változat:
SB...

HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S *



- Saját tömeg
1 035
1 133
1 090
1 150
1 165


- Menetkész tömeg
1 110
1 208
1 165
1 225
1 240


- Műszakilag megengedett össztömeg
1 536
1 610
1 598
1 635
1 630


- Megengedett guruló össztömeg
12% - os lejtőn
2 336
2 510
2 498
2 535
2 530



- Fékezett utánfutó (a megengedett guruló össztömegen belül) 12% - os lejtőn
800
900
900
900
900


- Fékezett utánfutó ** (tehermegosztással, a
megengedett guruló össztömegen belül)
1 100
1 150
1 100
1 150
1 150


- Fék nélküli utánfutó
520
570
520
570
570


- Ajánlott támaszsúly
46
46
46
46
46

*
Belgiumban.

**

A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztömegét ugyanannyival
csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában ér vényes tör vényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó küls
ő hőmérséklet esetén csökkentse a
vontatandó terhet.

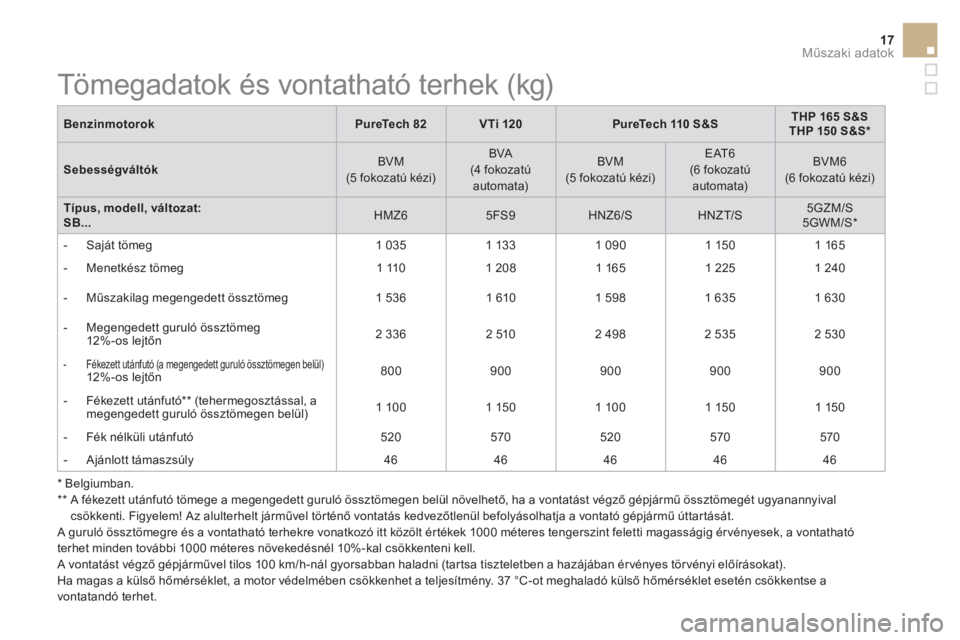

Tömegadatok és vontatható terhek (kg)

18Műszaki adatok


Dízelmotorok


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Sebességváltók

BVM
(5 fokozatú kézi)
RTG6 (6 fokozatú
elektronikusan vezérelt)
BVM
(5 fokozatú kézi)
BVM6
(6 fokozatú kézi)

Típus, modell, változat:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/2 **

Hengerűrtartalom (cm
3)
1 560
1 560
1 560
Furat x löket (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max. teljesítmény EGK-szabvány szerint (kW) *
68
73
88
85 **

Max. teljesítmény fordulatszáma (ford./perc)
4 000
3 750
3 500
Max. nyomaték EGK-szabvány szerint (Nm)
230
254
300
Max. nyomaték fordulatszáma (ford./perc)
1 750
1 750
1 750
Üzemanyag
Gázolaj
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Igen
Részecskeszűrő (FAP)
Igen
Igen
Igen
Motorolaj mennyisége literben (szűrőcserével)
3,75
3,75
3,75

*
A maximális teljesítmény - az európai szabályozásnak megfelelően (1999/99/EK irányelv) - a motor fékpadon mért értéknek felel meg.

**
Belgiumban.











Dízelmotorok


.../S: Stop & Start funkcióval rendelkező modell.

19Műszaki adatok


Dízelmotorok


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Sebességváltók

BVM
(5 fokozatú kézi)
ETG6 (6 fokozatú
elektorniksan vezérelt)
BVM
(5 fokozatú kézi)
BVM6
(6 fokozatú kézi)

Típus, modell, változat:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- Saját tömeg
1 085
1 090
1 148
1 200


- Menetkész tömeg
1 160
1 165
1 223
1 275


- Műszakilag megengedett össztömeg
1 625
1 639
1 652
1 665


- Megengedett guruló össztömeg
12% - os lejtőn
2 525
2 539

2 552
2 565


- Fékezett utánfutó (a megengedett guruló
össztömegen belül)
12% - os lejtőn
900
900
900
900


- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 150
1 150
1 150
1 150


- Fék nélküli utánfutó
570
570
570
570


- Ajánlott támaszsúly
46
46
46
46
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható terhet minden
további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában ér vényes tör vényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
*
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztömegét ugyanannyival csökkenti. Figyelem!
Az alulterhelt járművel történő vontatás kedvező
tlenül befolyásolhatja a vontató gépjármű úttartását.

**
Belgiumban.

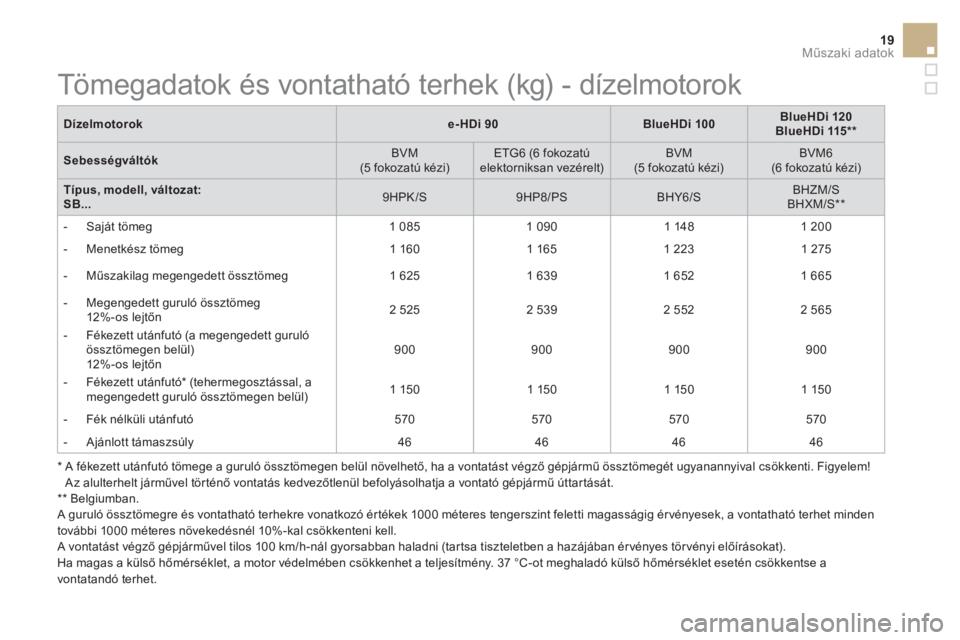

Tömegadatok és vontatható terhek (kg) - dízelmotorok

20Műszaki adatok

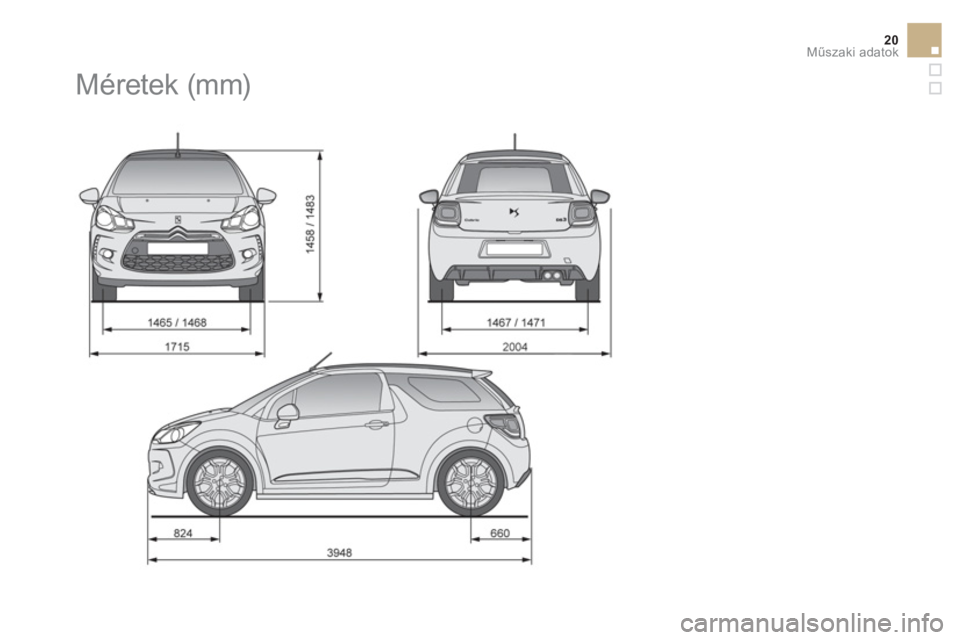

Méretek (mm)

4Dconcept
Diadeis
Interak
12-14
Nyomtatva az
EU-ban.
Hongrois

15DS3C.170
Hongrois

1Vezetés
A hat sebességi fokozattal rendelkező
automata sebességváltó a teljesen automata
program kényelme és a kézi fokozatváltás
közötti választás lehetőségét kínálja.
Kétféle vezetési mód közül lehet választani:


- automatikus
üzemmódban a sebességi
fokozatokat a váltó elektronikusan vezérli,

- kézi üzemmódban
a vezető váltja a
sebességi fokozatokat.

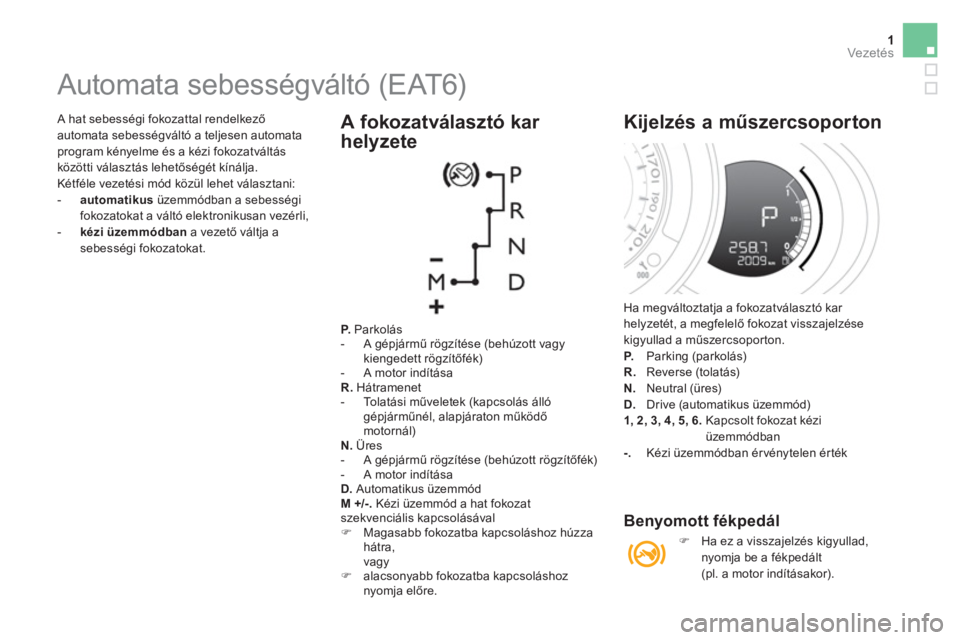

Automata sebességváltó (EAT6)


P.
Parkolás


- A gépjármű rögzítése (behúzott vagy
kiengedett rögzítőfék)

- A motor indítása

R.
Hátramenet


- To l a t á s i műveletek (kapcsolás álló
gépjárműnél, alapjáraton működő
motornál)

N.
Üres


- A gépjármű rögzítése (behúzott rögzítőfék)

- A motor indítása

D.
Automatikus üzemmód

M +/-.
Kézi üzemmód a hat fokozat
szekvenciális kapcsolásával


)
Magasabb fokozatba kapcsoláshoz húzza
hátra,
vagy

)
alacsonyabb fokozatba kapcsoláshoz
nyomja előre.



A fokozatválasztó kar
helyzete
Ha megváltoztatja a fokozatválasztó kar
helyzetét, a megfelelő fokozat visszajelzése
kigyullad a műszercsoporton.

P.
Parking (parkolás)

R.
Reverse (tolatás)

N.
Neutral (üres)

D.
Drive (automatikus üzemmód)

1, 2, 3, 4,
5, 6.
Kapcsolt fokozat kézi
üzemmódban

-.
Kézi üzemmódban ér vénytelen ér ték


Kijelzés a műszercsoporton


Benyomott fékpedál



)
Ha ez a visszajelzés kigyullad,
nyomja be a fékpedált
(pl. a motor indításakor).
