2016 CITROEN C4 CACTUS stop start

204
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

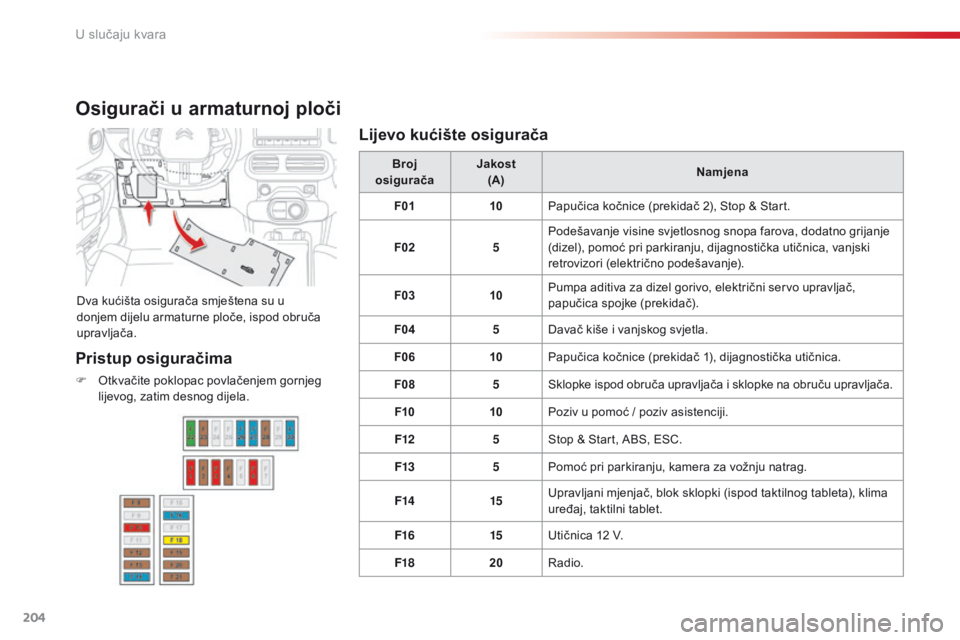

Osigurači u armaturnoj ploči
Dva kućišta osigurača smještena su u
donjem dijelu armaturne ploče, ispod obruča
upravljača.Broj
osigurača Jakost
(A) Namjena
F01 10Papučica kočnice (prekidač 2), Stop & Start.
F02 5Podešavanje visine svjetlosnog snopa farova, dodatno grijanje
(dizel), pomoć pri parkiranju, dijagnostička utičnica, vanjski
retrovizori (električno podešavanje).
F03 10Pumpa aditiva za dizel gorivo, električni servo upravljač,
papučica spojke (prekidač).
F04 5Davač kiše i vanjskog svjetla.
F06 10Papučica kočnice (prekidač 1), dijagnostička utičnica.
F08 5Sklopke ispod obruča upravljača i sklopke na obruču upravljača.
F10 10Poziv u pomoć
/ poziv asistenciji.
F12 5Stop & Start, ABS, ESC.
F13 5Pomoć pri parkiranju, kamera za vožnju natrag.
F14 15Upravljani mjenjač, blok sklopki (ispod taktilnog tableta), klima
uređaj, taktilni tablet.
F16 15Utičnica 12 V.
F18 20Radio.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Lijevo kućište osigurača
U slučaju kvara

207
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
Osigurači u prostoru motora
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F1 40Klima uređaj.
F2 30 / 40
Stop & Start.
F3 30Kućište osigurača u kabini.
F4 70Kućište osigurača u kabini.
F5 70Kućište inteligentnog opsluživanja (BSI).
F6 60Sklop motoventilatora.
F7 80Kućište inteligentnog opsluživanja (BSI).
F8 15Kontrola motora, pumpa za benzin.
F9 15Kontrola motora.
F10 15Kontrola motora.
F11 20Kontrola motora.
F12 5Sklop motoventilatora.
F13 5Kućište inteligentnog opsluživanja (BSI).
F14 5
Modul nadzora napunjenosti akumulatora (motor bez sustava Stop & Start).
F15 5Stop & Start.
F17 5Kućište inteligentnog opsluživanja (BSI).
F18 10Desno dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora.
8
U slučaju kvara

209
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

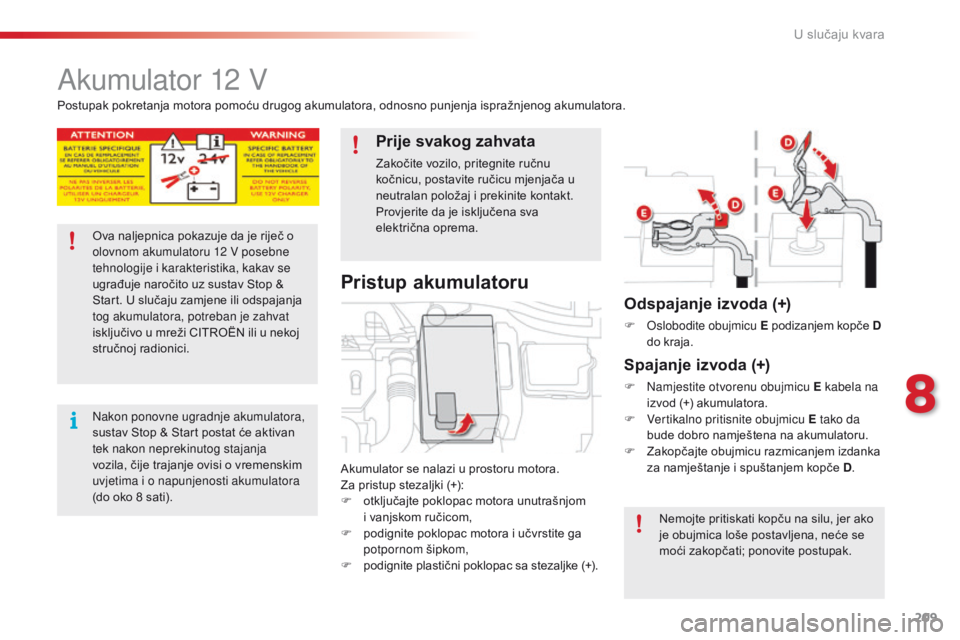

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):
F

o
tključajte poklopac motora unutrašnjom
i vanjskom ručicom,
F

p
odignite poklopac motora i učvrstite ga
potpornom šipkom,
F

p
odignite plastični poklopac sa stezaljke (+).
Pristup akumulatoru
Postupak pokretanja motora pomoću drugog akumulatora, odnosno punjenja ispražnjenog akumulatora.
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12
V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop &
Start. U slučaju zamjene ili odspajanja
tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici.
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora
(do oko 8
sati).
Prije svakog zahvata
Zakočite vozilo, pritegnite ručnu
kočnicu, postavite ručicu mjenjača u
neutralan položaj i prekinite kontakt.
Provjerite da je isključena sva
električna oprema. Nemojte pritiskati kopču na silu, jer ako
je obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
Odspajanje izvoda (+)
F Oslobodite obujmicu E podizanjem kopče D
do kraja.
Spajanje izvoda (+)
F Namjestite otvorenu obujmicu E kabela na izvod (+) akumulatora.
F

V
ertikalno pritisnite obujmicu E tako da
bude dobro namještena na akumulatoru.
F

Z
akopčajte obujmicu razmicanjem izdanka
za namještanje i spuštanjem kopče D .
8
U slučaju kvara

211
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
Akumulatori sadrže škodljive tvari,
poput sumporne kiseline i olova. Zato se
moraju odlagati u skladu sa zakonskim
odredbama i nikako se ne smiju bacati u
kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.Prije rukovanja akumulatorom, zaštitite
oči i lice.
Prilikom svakog zahvata na
akumulatoru, vozilo mora biti na
prozračivanom mjestu, daleko od
otvorenog plamena ili iskrenja, kako
bi se izbjegla svaka opasnost od
eksplozije ili požara.
Ne pokušavajte puniti akumulator
ako je zaleđen. Prvo se mora odlediti
kako ne bi došlo do eksplozije. Ako je
akumulator bio zaleđen, prije punjenja
dajte ga pregledati u mreži CITROËN ili
u nekoj stručnoj radionici radi provjere
da unutrašnji dijelovi nisu oštećeni i
da na kućištu nema pukotina kroz koje
bi mogla istjecati otrovna i korozivna
kiselina.
Nemojte obrnuti polaritet i koristite
isključivo punjač 12
V.
Ne odspajajte stezaljke akumulatora
kad motor radi.
Ne punite akumulator bez odspajanja
stezaljki.
Operite ruke nakon postupka.
Ako vozilo ne koristite dulje od mjesec
dana, preporučuje se odspajanje
akumulatora.
Ako vozilo ima upravljani mjenjač, nije
dopušteno pokretanje motora guranjem

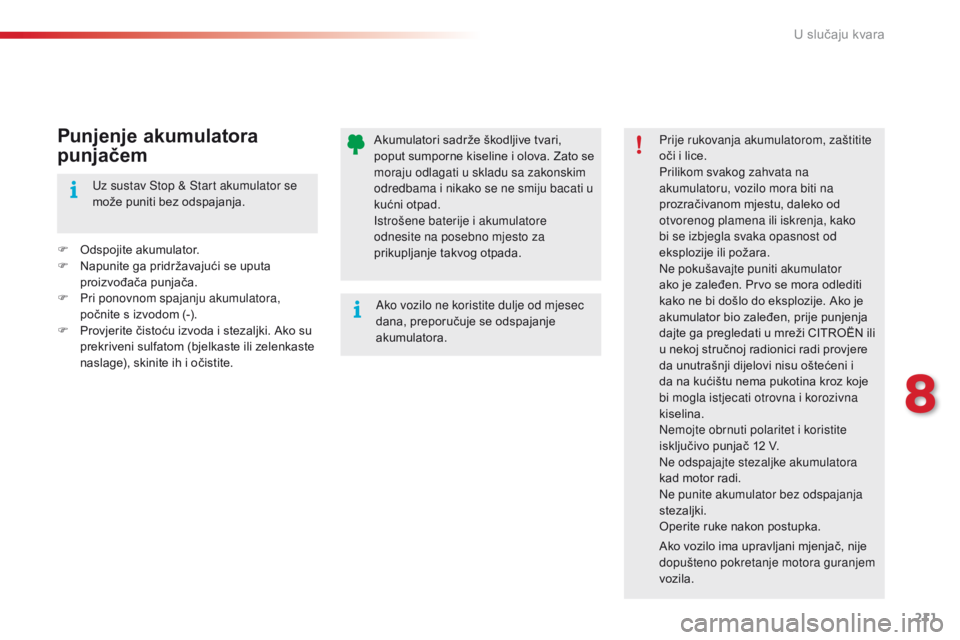

vozila.Punjenje akumulatora
punjačem
F Odspojite akumulator.
F N apunite ga pridržavajući se uputa
proizvođača punjača.
F

P
ri ponovnom spajanju akumulatora,
počnite s izvodom (-).
F

P
rovjerite čistoću izvoda i stezaljki. Ako su
prekriveni sulfatom (bjelkaste ili zelenkaste
naslage), skinite ih i očistite. Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.
8
U slučaju kvara

289
C4-cactus_hr_Chap11_index-alpha_ed01-2015
Sat (namještanje) ............................................38
Savjeti za održavanje...................... 68, 171, 180
Savjeti za vožnju

................................... 11

6 , 117
SCR (selektivna katalitička redukcija)

..........17

2
Serijski broj vozila
...............................

..........220
Servisni brojač
................................................ 24
S

hematski prikaz ekrana
.............2
32, 234, 236,
246, 248, 252, 260, 270, 272
Signalni trokut
...............................

.......... 76, 181
Sigurnosna brava za djecu

...........................11

5
Sigurnosni pojasi
.............................. 9

3 -95, 107 Šipka za mjerenje
razine ulja
............................................. 2
7, 167
Štedljiv način rada
..............................
..........
157
Štitnik za snijeg
............................................. 15
5
Tablice masa
......................................... 21

6, 218
Tablice motora
..............................

........215, 217
Tablice osigurača
......................... 20

2, 204, 207
Taktilni tablet
.............................................3

0, 33
Taktilni tablet (Izbornici)
..................2

8 -30, 33, 225, 230, 231
Tehničke karakteristike
.......................... 21

5 -218
Telefon
................

....................................274-276
S
Š
T
Svjetla, kratka ......................................... 7 7, 195
Svjetla, parkirna .............................................. 8
2
Svjetla pokazivača smjera

......................8
0, 196
Svjetla, pozicijska
............. 7

7, 82, 194, 195, 199
Svjetla, prednja
............................................. 18

0
Svjetla registarske pločice

............................20

0
Svjetla, stražnja

............................................ 18

0
Svjetla za maglu, stražnja

...............................79
S

vjetlo u prtljažniku
.................................6
8, 201
Svjetlo za maglu, stražnje.......................79, 199
Svjetlo za vožnju natrag................................ 19 9
Razina rashladne tekućine ...........................
16
9
Razina tekućine za kočnice
.......................... 16
8
Razina tekućine za pranje stakla.................. 169
Razina ulja
..............................

................ 27, 167
RDS
................

............................................... 239
Redovita održavanja

......................................... 9
R

EF
.......

.......................................................... 90
Regeneracija pročistača čestica

.................. 17

0
Reinicijalizacija daljinskog upravljača
............ 42
R

eostat za podešavanje osvijetljenosti
.......... 39
R

etrovizori, vanjski

.......................................... 53
R

etrovizor, unutrašnji
...................................... 54
R

ezerva goriva
.............................................. 15

0
Ručica mjenjača
..............................

................. 9
Ručica ručnog mjenjača

............................... 12

2
Ručica upravljanog mjenjača
....................... 17

1
Ručna kočnica

...................................... 12

1, 171
Ručni klima uređaj

...............................

.....56, 59
Ručni mjenjač

....... 9

, 69, 73, 122, 128, 129, 171 Sigurnost djece ......... 9
7, 101-103, 108, 110 -114
Sinkronizacija daljinskog upravljača .............. 42
S
jedala, prednja
...............................

............... 49
Sjedala s grijačima

.......................................... 50
Sj

edala, stražnja
............................................. 51
S

kidanje dodatnog tepiha
............................... 74
S

kidanje kotača............................................. 19 0
Sklopka brisača
..............................

.......... 85 - 87
Sklopka svjetala
.................................. 7

7, 78, 82
Sklopke grijača sjedala

................................... 50
S

klopke na obruču upravljača

...................... 2

29
Spot svjetla
...................................................... 67
S

prečavanje blokiranja kotača (ABS)

............. 90
S

prečavanje proklizavanja kotača
(ASR)
...............

.................................16, 18, 90
Spremnik aditiva AdBlue
® ..................... 17 2 , 176
Spremnik goriva ............................... .....150, 152
Spremnik tekućine za pranje stakla

.............16

9
Stakla stražnjih vrata

.............................. 4

8, 180
Statička rasvjeta u raskrižju............................ 84
Stop
...............

.................................................. 17
Stop & Start

............... 1

5, 36, 65, 129, 131, 142,
150, 164, 170, 209
Stop svjetla
...............................

..................... 19 9
Stop (žaruljica)
................................................ 17
S

tražnja klupa

................................................. 51
S

tražnje staklo (odleđivanje)
.......................... 66
S

treaming audio Bluetooth
................... 24

2, 244
Stropno svjetlo
...............................

......... 67, 201
Strujanje unutrašnjeg zraka
................ 5

7, 59, 61
Struktura
............................. 2

32, 234, 236, 246,
248, 252, 270, 272
Sustav ESC

..................................................... 16
S

ustav pročišćavanja SCR
............................. 20
S

ustav SCR
...............................
.................... 172
Svirač Apple
® ................................................ 24 4
Svjetla, dnevna .............................. ...........78, 82
Svjetla, duga
..............................

..... 77, 194, 196
.
Abecedno kazalo
