2016 CITROEN C4 CACTUS stop start

170
C4-cactus_hu_Chap07_info-pratiques_ed01-2015
Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel
karbantartást.
Időről-időre, különösen a nyári és a
téli időszakban ellenőrizze a saruk
tisztaságát és meghúzását.A szűrők cseréjének gyakoriságára
vonatkozóan lásd a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
lásd a gyártó karbantartási tervét.
Olajszűrő
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12
voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy kikötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben szabad
elvégeztetni.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom) szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a figyelmeztető
üzenet kíséretében kigyulladó
visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább
60 km/h-s sebességgel közlekedik.
Ha a visszajelzés továbbra is világít, az az
adalékanyag nem megfelelő szintjét jelzi.
Lásd a gázolajadalék szintjéről szóló
bekezdést.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett
szag érezhető, ami teljesen normális
jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
Az akkumulátorral kapcsolatos műveletek
esetén az akkumulátor kikötése előtti
és visszakötése utáni óvintézkedések
megismerése érdekében lapozza fel a
„12

voltos akkumulátor” c. részt.
Gyakorlati tudnivalók

204
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015

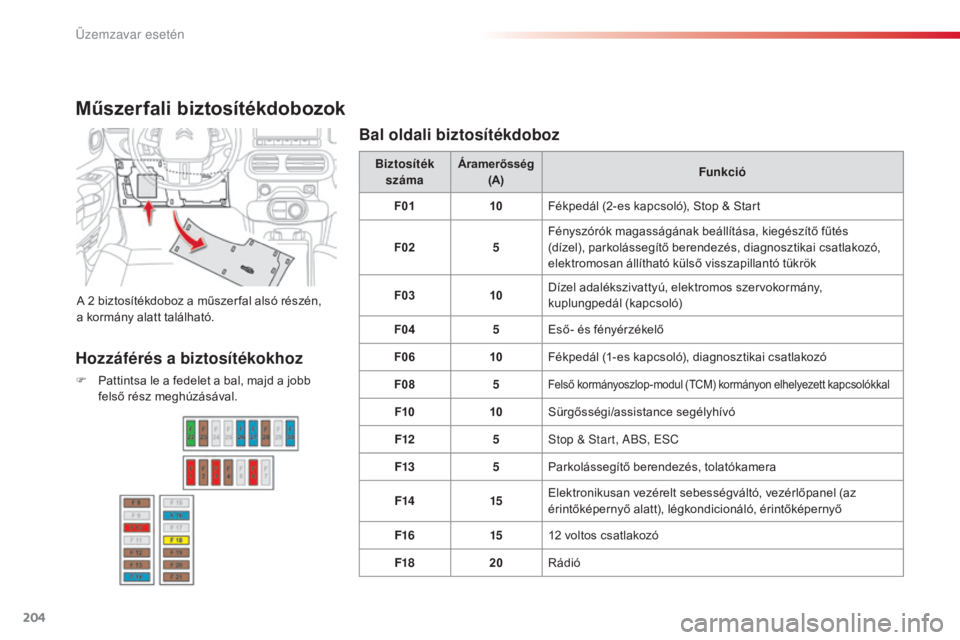

Műszerfali biztosítékdobozok
A 2 biztosítékdoboz a műszer fal alsó részén,
a k ormány alatt található. Biztosíték

száma Áramerősség
(A) Funkció
F01 10Fékpedál (2-es kapcsoló), Stop & Start
F02 5Fényszórók magasságának beállítása, kiegészítő fűtés
(dízel), parkolássegítő berendezés, diagnosztikai csatlakozó,
elektromosan állítható külső visszapillantó tükrök
F03 10Dízel adalékszivattyú, elektromos szervokormány,
kuplungpedál (kapcsoló)
F04 5Eső- és fényérzékelő
F06 10Fékpedál (1-es kapcsoló), diagnosztikai csatlakozó
F08 5
Felső kormányoszlop-modul (TCM) kormányon elhelyezett kapcsolókkal
F1010Sürgősségi/assistance segélyhívó
F12 5Stop & Start, ABS, ESC
F13 5Parkolássegítő berendezés, tolatókamera
F14 15Elektronikusan vezérelt sebességváltó, vezérlőpanel (az
érintőképernyő alatt), légkondicionáló, érintőképernyő
F16 1512
voltos csatlakozó
F18 20Rádió
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet a bal, majd a jobb
felső rész meghúzásával.
Bal oldali biztosítékdoboz
Üzemzavar esetén

207
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Motortéri biztosítékdoboz
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot (lásd a megfelelő
részt).
F

A m
űvelet elvégzését követően
a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza. Biztosíték

száma Áramerősség
(A) Funkció
F1 40Légkondicionáló
F2 30 / 40
Stop & Start
F3 30Utastéri biztosítékdoboz
F4 70Utastéri biztosítékdoboz
F5 70Intelligens kiszolgálóegység (BSI)
F6 60Motorventilátor-csoport
F7 80Intelligens kiszolgálóegység (BSI)
F8 15Motordiagnosztika, benzinpumpa
F9 15Motordiagnosztika
F10 15Motordiagnosztika
F11 20Motordiagnosztika
F12 5Motorventilátor-csoport
F13 5Intelligens kiszolgálóegység (BSI)
F14 5
Akkutöltöttség-érzékelő egység (nem Stop & Start rendszerű motor)
F15 5Stop & Start
F17 5Intelligens kiszolgálóegység (BSI)
F18 10Jobb távolsági fényszóró
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
8
Üzemzavar esetén

209
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F

a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

n
yissa fel a motorháztetőt és rögzítse
a
k

itámasztórúddal,
F

a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb
időre leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár 8
óra
is lehet).
Beavatkozás előtt
Állítsa le a gépjárművet, húzza be a
rögzítőféket, állítsa a sebességváltó
kart üresbe, majd vegye le a gyújtást.
Kapcsolja ki az összes elektromos
fogyasztót.
Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
Pozitív (+) kábel kikötése
F Emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel visszakötése
F Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
F

N
yomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F

R
eteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D kar lehajtásával.
8
Üzemzavar esetén

211
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a törvényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Ha gépkocsija elektronikusan vezérelt
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse ki az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F

K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F

E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat. Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
8
Üzemzavar esetén

289
