Drivstofftank
Tankkapasitet:
- B ensin: ca. 50 liter.
-

D
iesel: ca. 45 eller 50 liter (avhengig av versjon).
Minimumsnivå drivstoff Påfylling
Når minimumsnivået i tanken er
nådd, tennes denne lampen i
instrumentbordet, sammen med et
lydsignal og en melding, og det siste
segmentet i drivstoffmåleren blinker
i rødt.
For å foreta påfylling under sikre forhold:
F

S
tans av motoren er påkrevet.
F

Å
pne drivstoffdekslet.
Et klistremerke på innsiden av dekslet, minner
deg om hvilken drivstofftype som skal benyttes
til motoren i bilen din.
Etter fylling av drivstoff må overskride 5 liter for
bli tatt hensyn til av drivstoffmåleren.
Når lampen tennes første gang, gjenstår det
ca. 5 li ter drivstoff på tanken.
Så lenge etterfyllingen av drivstoff ikke er
tilstrekkelig, vil denne lampen vises hver gang
tenningen settes på, medfulgt av et lydsignal
og en melding. Dette lydsignalet og denne
meldingen gjentas med kortere mellomrom, etter
hvert som nivået synker og nærmer seg " 0"
Det er helt nødvendig å etter fylle drivstoff for å
unngå driftstans. Åpning av korken kan utløse en innsugslyd.
Dette undertrykket, som er helt normalt,
er forårsaket av vakuumdannelse i
drivstoffkretsen.
Med Stop & Start, fyll aldri drivstoff
når motoren er i STOP-modus; det
er påbudt å slå av tenningen med
nøkkelen.
For ytterligere opplysninger om
tom drivstofftank (diesel), se
korresponderende avsnitt. F

F
yll drivstoff som korresponderer med
motoren i bilen din.
F

S
ett nøkkelen inn i korken og drei mot
venstre.
Praktiske opplysninger

164
C4-cactus_no_Chap07_info-pratiques_ed01-2015
Panser
F Åpne opp venstre fordør.Plasseringen av den innvendige
betjeningen hindrer enhver åpning så
lenge venstre dør foran er lukket.
Når motoren er varm, håndter
forsiktig den utvendige betjeningen
og støttestaget til panseret (risiko for
brannsår), ved å bruke det beskyttede
området.
Med åpnet panser, påse at du ikke
støter bort i åpningsbetjeningen.
F
L
øft opp hendelen og løft opp panseret. F

H
ekte støttestaget ut av festet, og fest det i
innhakket slik at panseret holdes åpent.
Åpning
F Trekk hendelen som er plassert under dørrammen, mot deg.
Kjøleviften kan aktiveres etter
at motoren har stoppet: vær
oppmerksom på gjenstander eller
klær som kan komme inn i viften.
Panseret bør ikke åpnes i sterk vind.
Lukking
F Før støttestaget ut av innhakket.
F H ekt støtten fast i festet.
F

S
enk panseret og slipp.
F

T
rekk i panseret for å kontrollere at det er
ordentlig låst.
På grunn av de elektriske
komponentene i motorrommet,
anbefales det å begrense at disse
utsettes for vann (regn, vask, osv.). Før alle inngrep under panseret,
nøytraliser Stop & Start for å unngå
risiko for skader i forbindelse med den
automatiske utløsingen til START-
modus.
Praktiske opplysninger

170
C4-cactus_no_Chap07_info-pratiques_ed01-2015

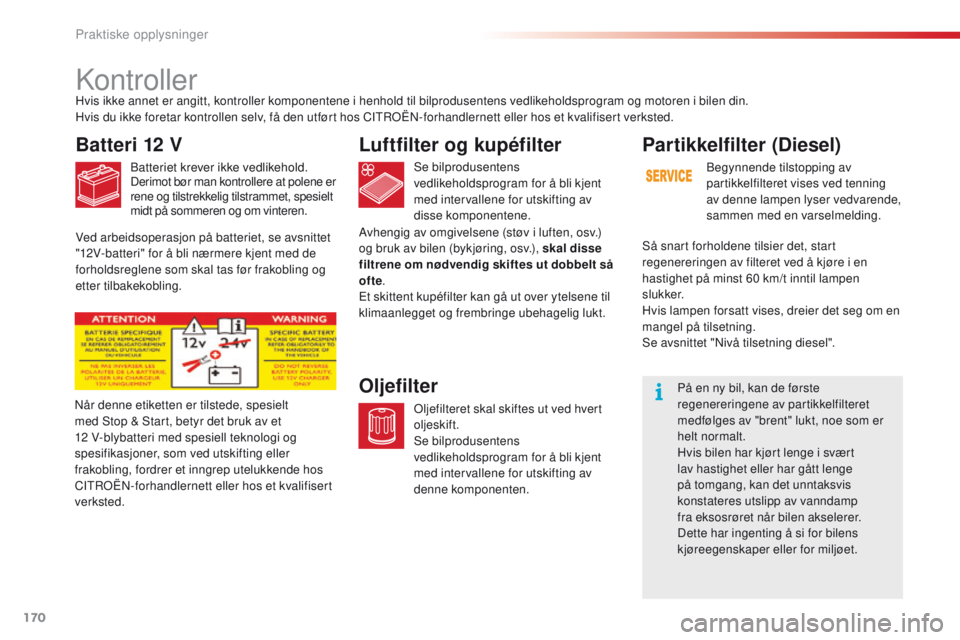

Kontroller
Batteri 12 V
Batteriet krever ikke vedlikehold.Derimot bør man kontrollere at polene er
rene og tilstrekkelig tilstrammet, spesielt
midt på sommeren og om vinteren.Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
disse komponentene.
Luftfilter og kupéfilter
Oljefilteret skal skiftes ut ved hvert
oljeskift.
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
denne komponenten.
Oljefilter
Når denne etiketten er tilstede, spesielt
med Stop & Start, betyr det bruk av et
12 V-blybatteri med spesiell teknologi og
spesifikasjoner, som ved utskifting eller
frakobling, fordrer et inngrep utelukkende hos
CITROËN-forhandlernett eller hos et kvalifisert
verksted. Hvis ikke annet er angitt, kontroller komponentene i henhold til bilprodusentens vedlikeholdsprogram og motoren i bilen din.
Hvis du ikke foretar kontrollen selv, få den utført hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
Avhengig av omgivelsene (støv i luften, osv.)
og bruk av bilen (bykjøring, osv.), skal disse
filtrene om nødvendig skiftes ut dobbelt så
ofte.
Et skittent kupéfilter kan gå ut over ytelsene til
klimaanlegget og frembringe ubehagelig lukt.
Par tikkelfilter (Diesel)
Begynnende tilstopping av
partikkelfilteret vises ved tenning
av denne lampen lyser vedvarende,
sammen med en varselmelding.
Så snart forholdene tilsier det, start
regenereringen av filteret ved å kjøre i en
hastighet på minst 60 km/t inntil lampen
slukker.
Hvis lampen forsatt vises, dreier det seg om en
mangel på tilsetning.
Se avsnittet "Nivå tilsetning diesel".
På en ny bil, kan de første
regenereringene av partikkelfilteret
medfølges av "brent" lukt, noe som er
helt normalt.
Hvis bilen har kjørt lenge i svært
lav hastighet eller har gått lenge
på tomgang, kan det unntaksvis
konstateres utslipp av vanndamp
fra eksosrøret når bilen akselerer.
Dette har ingenting å si for bilens
kjøreegenskaper eller for miljøet.
Ved arbeidsoperasjon på batteriet, se avsnittet
"12V-batteri" for å bli nærmere kjent med de
forholdsreglene som skal tas før frakobling og
etter tilbakekobling.
Praktiske opplysninger

178
C4-cactus_no_Chap07_info-pratiques_ed01-2015
F Klargjør en AdBlue®-flaske. Etter å ha
kontrollert datostemplingen, les nøye
bruksanvisningen på etiketten før du
heller innholdet i flasken opp i AdBlue
®-
beholderen i bilen din.
Viktig: hvis AdBlue
®-beholderen i bilen
din er helt tom - hvilket bekreftes med
en varselmelding, og det er umulig å
starte motoren - er det helt nødvendig
å etter fylle minimum 3,8
liter (eller to
flasker på 1,89


liter). I tilfelle sprut fra tilsetningen, skyll
umiddelbart med kaldt vann og tørk med
en fuktig klut.
Dersom tilsetningen har krystallisert seg,
tørk bort med en svamp og varmt vann.
Viktig: i tilfelle etterfylling etter
mangel på tilsetningsstoff
, som angis
med meldingen "Top up emissions
additive: Starting prevented", er det helt
nødvendig at du venter i ca. 5 minutter
for du setter på tenningen, uten å åpne
førerdøren, eller foreta opplåsing
av bilen, eller sette nøkkelen i
tenningslåsen .
Sett på tenningen og start motoren etter
10

sekunder.
Kast ikke flaskene med AdBlue
®-
tilsetning i husholdningsavfallet. Legg
dem i en egnet beholder eller lever dem
til forhandleren.
F

E

tter å ha tatt bort flasken, tørk av rundt
beholderåpningen med en fuktig klut i
tilfelle søl.
F

S

ett det blå lokket tilbake på
beholderåpningen, og drei det
1/6

omdreining i klokkeretning helt til det
stopper.
F

S

ett det sorte lokket tilbake på plass
ved å dreie det en kvart omdreining
i klokkeretning uten å trykke på det.
Kontroller at merket på lokket befinner seg
rett over for merket på underlaget.
F

A

vhengig av utstyr, legg på plass
reservehjulet og/eller oppbevaringskassen
innerst i bagasjerommet.
F

L

egg på plass matter og lukk
bagasjeromsluken.
Praktiske opplysninger

204
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Sikringer i dashbord
De 2 sikringsboksene er plassert nederst i
dashbordet under rattet. Sikring

n r. Styrke
(A) Funksjoner
F01 10Bremsepedal (kontakt 2), Stop & Start.
F02 5Høyderegulering lykter, tilleggsvarmer (Diesel),
parkeringsassistanse, diagnosekontakt, utvendige speil
(elektrisk regulering).
F03 10Additivpumpe diesel, elektrisk servostyring, clutchpedal
(kontak t).
F04 5Regn- og lysføler.
F06 10Bremsepedal (kontakt 1), diagnosekontakt.
F08 5Øvre rattstamme med rattbetjeninger.
F10 10Nødanrop / assistanseanrop.
F12 5Stop & Start, ABS, ESC.
F13 5Parkeringsassistanse, ryggekamera.
F14 15Styrt girkasse, betjeningsrad (under berøringsskjermen),
klimaanlegg, berøringsskjerm.
F16 1512


Volt-kontakt.
F18 20Radio.
Tilgang til sikringene
F Hekt av dekslet ved å trekke i øvre venstre
del, deretter høyre del.
Venstre sikringboks
Hvis en feil oppstår

207
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Sikringer i motorrom
Tilgang til sikringene
F Hekte av dekslet.
F S kift ut sikringen (se tilsvarende avsnitt).
F

E
tter utskifting, lukk dekslet forsvarlig for å
garantere at sikringsboksen er vanntett. Sikring
Nr.
St
yrke
(A) Funksjoner
F1 40Klimaalegg.
F2 30 / 40
Stop & Start
F3 30Sikringsboks i kupe.
F4 70Sikringsboks i kupe.
F5 70Intelligent styringsboks (BSI).
F6 60Motorventilatorgruppe.
F7 80Intelligent styringsboks (BSI).
F8 15Motorkontoll, bensinpumpe.
F9 15Motorkontroll.
F10 15Motorkontroll.
F11 20Motorkontroll.
F12 5Motorventilatorgruppe.
F13 5Intelligent styringsboks (BSI).
F14 5Ladeboks batteri (motor uten Stop & Start).
F15 5Stop & Start
F17 5Intelligent styringsboks (BSI).
F18 10Høyre fjernlys.
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
8
Hvis en feil oppstår

209
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Batteri 12 V
Batteriet sitter under motorpanseret.
For tilgang til pol (+):
F

L
ås opp panseret med den innvendige
betjeningen, deretter med den utvendige
betjeningen,
F

l
øft opp panseret, og fest det med
støttestangen,
F

l
øft opp plastdekslet for tilgang til pol (+).
Tilgang til batteriet
Fremgangsmåte for å starte motoren ved hjelp av et annet batteri, eller for å lade opp et utladet batteri.
Når denne etiketten er tilstede,
spesielt med Stop & Start, betyr det
bruk av et 12V-blybatteri med spesiell
teknologi og spesifikasjoner, som ved
utskifting eller frakobling fordrer et
inngrep utelukkende hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
Etter tilbakemontering av batteriet, vil
ikke Stop & Start være aktivt før etter at
bilen har stått vedvarende i ro, hvorav
varigheten avhenger av de klimatiske
forholdene og ladestanden til batteriet
(inntil ca. 8
timer).
Før ethvert inngrep
Sett bilen i ro, trekk til
parkeringsbremsen, sett girkassen i fri,
slå av tenningen.
Kontroller at alle elektriske utstyr er
s l åt t av. Bruk ikke makt når du trykker på platen,
for hvis klemmen er feil plassert, er
låsing ikke mulig. Begynn på nytt.
Frakobling av (+) polen
F Løft platen D maksimalt opp for å frigjøre klemmen E .
Tilbakekobling av (+) polen
F Plasser den åpne klemmen E til kabelen
på (+) polen på batteriet.
F

T
rykk loddrett på klemmen E for å plassere
den riktig mot batteriet.
F

L
ås klemmen ved å skyve til side
posisjonstappen og senke platen D .
8
Hvis en feil oppstår

211
C4-cactus_no_Chap08_En-cas-de-panne_ed01-2015
Batteriene inneholder skadelige
substanser slik som svovelsyre
og bly. De skal der for elimineres i
overensstemmelse med gjeldende
lovgivning, og skal ikke under noen
omstendigheter kastes sammen med
husholdningsavfall.
Lever brukte batterier til en miljøstasjon.Før du håndterer batteriet, beskytt øyne
og ansikt.
Alle operasjoner på batteriet skal
utføres i et område med utlufting og
langt fra åpen flamme eller gnister for å
unngå enhver risiko for eksplosjon eller
brann.
Forsøk ikke å lade et frosset batteri;
det må først tines opp for å unngå
fare for eksplosjon: Hvis batteriet
er frosset, få det undersøkt hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted, som vil kontrollere
at de interne komponentene ikke er
blitt skadet og at beholderen ikke
er sprukket. Dette vil ellers kunne
forårsake en lekkasje av giftig og
korroderende syre.
Bytt ikke om på polene og bruk bare en
12


V- l a d e r.
Polklemmene må ikke kobles fra når
motoren går.
Lad ikke opp batteriet uten først å ha
koblet fra polklemmene.
Vask hendene dine etter operasjonen.
Hvis bilen står lenge i ro (mer enn
én måned) anbefales det å koble fra
batteriet.
Hvis du har en styrt girkasse, skyv ikke
bilen for å starte motoren.Lade batteriet med en
batterilader
F Koble fra batteriet.
F O verhold instruksjonene som gis av
fabrikanten for laderen.
F

K
oble tilbake batteriet ved å begynne med
polen (-).
F

K
ontroller at poler og polklemmer er rene.
Hvis de er dekket av sulfat (grønt eller hvitt
belegg) skal de løsnes og rengjøres. Med Stop & Start er det ikke nødvendig
at batteriet frakobles under lading.
8
Hvis en feil oppstår
