2016 CITROEN C-ELYSÉE ESP

23
11
Características técnicas
C-Elysee-add_pt_Chap11_caracteristiques-techniques_ed01-2014
MotoresPureTech 72V T i 115PureTech 82PureTech 82 S&S
Caixas de velocidades BVM (Manual 5 velocidades)
ETG (Pilotada 5 velocidades)
BVM (Manual 5 velocidades)
BVA (Automática 4 velocidades)
BVM (Manual 5 velocidades)
ETG (Pilotada 5 velocidades)
Tipos variantes versões: DD... HMY0 HMY0/P NFP0 NFP6 NFP9 HMZ6 HMZ6/PS
- Tara 980 1 090 980 980
- Peso em ordem de marcha * 1 055 1 165 1 055 1 055
- Peso máximo tecnicamente admissível em carga (MTAC) 1 459 1 467 1 524 1 559 1 470 1 490
- Peso total de circulação autorizado (MTR A) em inclinação 12% 1 909 1 917 2 274 2 309 1 920 1 990
- Reboque com travão (no limite de MTR A) em inclinação 10% ou 12% 450 750 450 450
- Reboque com travão ** (com relação de carga dentro dos limites de MTR A) 720 1 010 720 720
- Reboque sem travão 450 580 600 450 450
- Peso recomendado no ponto de engate 55 55 55 55
* O peso em ordem de marcha é igual à tara + condutor (75 kg). ** O peso de reboque com travões pode ser aumentado, de acordo com o limite de MTR A, desde que se reduza o MTAC do veículo tractor; atenção, o reboque com o veículo tractor pouco carregado pode diminuir a respectiva aderência à estrada.
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares. No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização). Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve-se limitar o peso rebocado.
Pesos a gasolina (em kg)

24
Características técnicas

Motor



HDi 92



BlueHDi 100



Caixas de velocidades

BVM (Manual 5 velocidades)
BVM (Manual 5 velocidades)

Tipos variantes versões
: DD...

9HJC
9HP0
BHY6
Cilindrada (cm
3)
1 560
1 560
Diâmetro x curso (mm)
75 x 88
75 x 88,3
Pot. máx: norma CE (kW) *
68
73
Regime de pot. máx. (rpm)
4 000
3 750
Binário máx.: norma CE (Nm)
230
254
Regime de binário máx. (rpm)
1 750
1 750
Combustível
Gasóleo
Gasóleo
Catalisador
sim
sim
Filtro de partículas
não
sim
sim
Capacidade de óleo (em litros) do motor
(com troca de filtro)
3,75
3,75

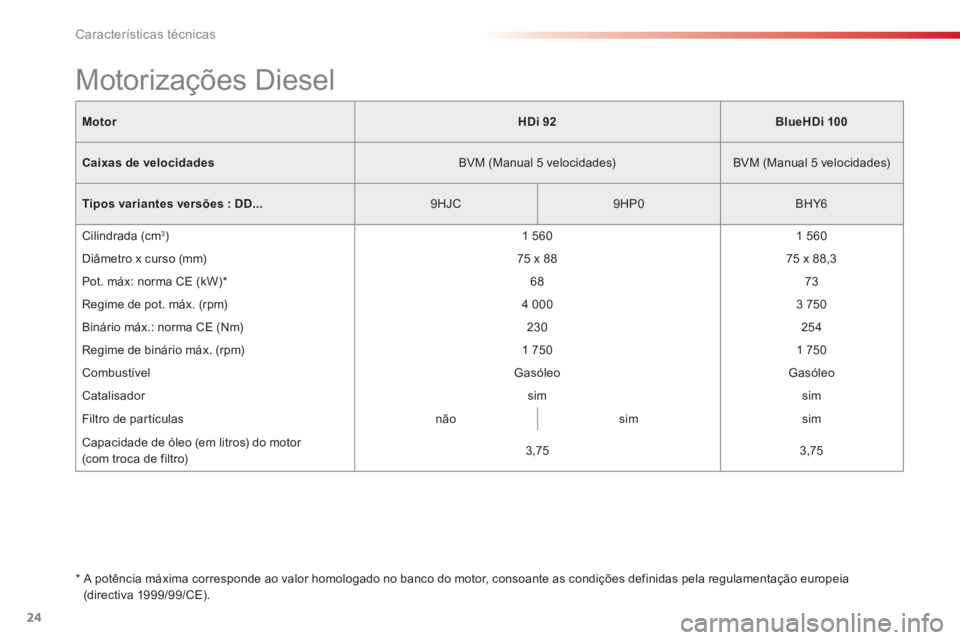

Motorizações Diesel



*
A potência máxima corresponde ao valor homologado no banco do motor, consoante as condições definidas pela regulamentação europeia
(directiva 1999/99/CE).

25
11
Características técnicas

Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve-se limitar o peso rebocado.

*
O peso em ordem de marcha é igual à tara + condutor (75 kg).

**

O peso de reboque com travões pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza o MTAC do veículo tractor; atenção,
o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Motor



HDi 92



BlueHDi 100



Caixa de velocidades

BVM (Manual 5 velocidades)
BVM (Manual 5 velocidades)

Tipos variantes versões: DD...

9HJC
9HP0
BHY6


- Ta r a

1 090
1 090


- Peso em ordem de marcha *

1 165
1 165


- Peso máximo tecnicamente admissível em
carga (MTAC)
1 549
1 548
1 585


- Peso total de circulação autorizado (MTR A)
em inclinação 12%
2 299
2 298
2 335


- Reboque com travão (no limite de MTR A)
em inclinação 10% ou 12%
750
750


- Reboque com travão **
(com relação de
carga dentro dos limites de MTR A)
1 010
1 010


- Reboque sem travão
580
580


- Peso recomendado no ponto de engate
55
55

















Pesos Diesel (em kg)

.
Áudio e Telemática
5
Primeiros passos



Ligar/Desligar, ajuste do volume.


Seleção da fonte:
Rádio: FM1, FM2, AM, CD, USB,
AUX, Streaming.
Telefone: aceitar uma chamda
recebida.
Telefone, pressão contínua: desligar
uma chamada, aceder ao registo das
chamadas do telefone associado.

Apresentação da lista das estações
captadas, das faixas ou das listas
CD / USB.
Pressão contínua: actualização da
lista das estações captadas.
Procura automática da rádio de
frequência inferior.
Selecção da faixa do CD, USB
anterior.
Navegação numa lista.
Pressão contínua: retrocesso rápido.
Procura automática da estação de
rádio de frequência superior.
Selecção da faixa do CD, USB seguinte.
Navigação numa lista.
Pressão contínua: avanço rápido.

Regulação das opções de áudio:
ambientes sonoros, agudos, graves,
loudness, distribuição, balance
esquerda/direita, balance frente/trás,
volume automático.
Abandonar a operação em curso.
Apresentar uma arborescência
(menu ou lista).
Selecção da estação de rádio
memorizada.
Rádio: pressão contínua:
memorização de uma estação.
Fora de rádio: visualizar os capítulos
correspondentes.

Ejecção do CD.

Acesso ao menu geral.

.
Áudio e Telemática
7
Rádio






Memorizar uma estação

Selecionar uma estação
Gerar uma lista
Obter uma frequência


Efectue pressões sucessivas em
SRC/TEL
e oara selecionar a gama
de onda FM1, FM2 ou AM.

Efectue uma pressão contínua
sobre uma tecla para memorizar a
estação ouvida. O nome da estação
visualiza-se e um sinal sonoro valida
a memorização.

Prima sobre uma tecla para
escutar a estação memorizada
correspondente.

Seleccione "Rádio"
.

Seleccione "Introd. freq"
.

Prima +
.

ou

prima -
para seleccionar a frequência
pretendida.
Premir brevemente uma das teclas
para passar à letra seguinte ou
anterior.

Efetue uma pressão contínua
em LIST
para construir ou
actualizar a lista de estações, a
recepção de áudio é interrompida
momentaneamente.

Prima LIST
para apresentar a lista
das estações captadas, classificadas
por ordem alfabética.

Seleccione através de uma das
teclas a estação de rádio pretendida.

Validar com "OK"
.

Valide com "OK"
.

O ambiente exterior (colinas, imóveis,
túneis, parques de estacionamento
subterrâneos...) pode bloquear a
recepção, incluindo o modo de
seguimento RDS. Este fenómeno é
normal na propagação das ondas de
rádio e não traduz, em caso algum,
uma avaria do auto-rádio.

Prima MENU

.

.
Áudio e Telemática
9
Média










Leitor USB


Este dispositivo é composto por
uma porta USB e uma tomada
Jack, conforme o modelo.

Introduza a pen USB na tomada USB ou ligue
o periférico USB à tomada USB com a ajuda
de um cabo adaptado (não fornecido).
O sistema constitui listas de leitura
(memória temporária) cujo tempo
de criação pode levar desde alguns
segundos a vários minutos na primeira
ligação.
Reduzir o número de ficheiros que
não sejam musicais e o número de
diretórios permite diminuir este tempo
de espera. As listas de leitura são
atualizadas de cada vez que se desliga
a ignição ou se liga uma pen USB.
As listas são memorizadas: sem
inter venção nas listas, o tempo de
carregamento seguinte é reduzido.
Pressione sucessivamente o botão
SRC/TEL
para selecionar "USB"
.

Prima um destes botões para
seleccionar a faixa anterior ou
seguinte da lista.

Efetuar uma pressão contínua sobre
uma destas teclas para um avanço
ou uma retrocesso rápido.
Prima uma destas teclas para
seleccionar a lista anterior ou
seguinte em função da classificação
escolhida.
Prima LIST
para apresentar a
arborescência das pastas da
compilação.

Seleccione uma linha na lista.

Valide com " OK
".

Regresse à árvore.

Selecione "Media"
.

Escolha o modo de reprodução:
"Normal"
, "Aleatório"
, "A l e a . t u d o"

ou "Repetição"
.

Marque ou desmarque "TA"
para
ativar ou desativar a receção dos
anúncios de trânsito.
Prima MENU
.



Quando for ligada pela primeira
vez, a classificação proposta é uma
classificação por pasta. Nas ligações
seguintes, é conser vado o sistema de
classificação escolhido previamente.

Áudio e Telemática
10

Para ouvir um disco já inserido, efectue
pressões sucessivas na tecla SRC/TEL

até à apresentação da leitura de CD.


Prima sobre uma destas teclas para
aceder à faixa anterior ou seguinte
da lista.

Efetuar uma pressão contínua sobre
uma destas teclas para um avanço
ou um retrocesso rápido.










Tomada Auxiliar (AUX)


Ligar o equipamento portátil (leitor MP3, ...) na
tomada Jack com a ajuda de um cabo áudio
(não fornecido).

Pressione sucessivamente o botão
SRC/TEL
para selecionar "AUX "
.

Regular primeiro o volume do equipamento
portátil (nível elevado). Regular a seguir o
volume do autorádio. O controlo dos comandos
é feito através do equipamento portátil.

Não ligar um mesmo equipamento
através da tomada Jack e da tomada
USB ao mesmo tempo.







Leitor de CD


Inserir um CD no leitor, a leitura começa
automaticamente.
Inserir uma compilação MP3 no leitor de CD.
O autorádio procura o conjunto das faixas
musicais, o que pode levar desde alguns
segundos a várias dezenas de segundos antes
de a leitura começar.

Prima sobre uma destas teclas para
selecionar o diretório anterior ou
seguinte em função da classificação
escolhida.
Premir sobre LIST
para exibir a
ár vore das pastas da compilação.

Selecionar uma linha na lista.

Validar com " OK
".







Suba até ao primeiro nível da arborescência
para escolher a classificação das faixas:


- Por Pastas (CD ou USB) : totalidade
dos dossiês com ficheiros de áudio
reconhecidos pelo periférico, classificados
por ordem alfabética sem respeitar a
arborescência.

- Por Artista (apenas USB) : totalidade dos
nomes de artistas definidos nas ID3 Tag,
classificados por ordem alfabética.

- Por Género (apenas USB) : totalidade dos
géneros definidos nas ID3 Tag.

- Por Playlist (CD ou USB) : consoante as
playlists registadas.

.
Áudio e Telemática
11

O auto-rádio apenas lê os ficheiros com a
extensão ".mp3", ".wma", ".wav" no suporte
CD e pode ler ficheiros com extensão ".ogg"
apenas em USB.

É aconselhável escrever os nomes de ficheiros
com menos de 20 carateres com exclusão dos
carateres especiais (ex.: " ? ; ú) para evitar
qualquer problema de leitura ou de exibição.

Para poder ler um CDR ou um CDRW gravado,
seleccione, aquando da gravação, as normas
ISO 9660 nível 1, 2 ou Joliet de preferência.
Se o disco estiver gravado noutro formato,
é possível que a leitura não se efectue
correctamente.
Num mesmo disco, recomenda-se que utilize
sempre a mesma norma de gravação, com a
velocidade mais fraca possível (4x no máximo),
para garantir uma qualidade acústica ideal.
No caso de um CD multi-sessões, recomenda-
se a norma Joliet.










Informações e recomendações


Utilizar apenas pens USB do formato
FAT32 (File Allocation Table).

Recomenda-se a utilização dos cabos
USB oficiais Apple
® para garantir uma
utilização apropriada.


No mesmo disco, o leitor de CD pode ler até
255 ficheiros MP3 distribuídos por 8 níveis
de lista com 192 directórios, no máximo. No
entanto, é recomendável que se limite a dois
níveis para reduzir o tempo de acesso à leitura
do CD.
Aquando da leitura, a arborescência das
pastas não é respeitada.

Não ligue discos rígidos ou aparelhos USB
para além dos equipamentos de áudio
de tomada USB. Poderia danificar o seu
equipamento.
As playlists aceites em CD, MP3, iPod e
ligação USB são de tipo ".m3u" e ".wpl".
O número de ficheiros reconhecido encontra-
se limitado para 5 000 em 500 listas em
8 níveis máximos.
