▷Markeringen lyser ikke: Systemet er af‐
brudt.
Kort statusvisning
Valgt ønsket hastighed.
Hvis der ikke vises nogen hastighed, er de
nødvendige betingelser for anvendelsen ikke
opfyldt i øjeblikket.
Visninger på Head-Up-DisplayNogle informationer fra systemet kan også vi‐
ses på Head-Up-displayet.
Park Distance Control PDC Princip
PDC understøtter føreren ved parkering af bi‐
len. Langsom kørsel i retning af en genstand
bag, eller ved udstyrsvarianten PDC forrest
også foran, bilen meldes ved:
▷Akustiske signaler.▷Optiske signaler.
Generelt
Afstanden måles ved hjælp af fire ultralyds‐
sensorer i stødfangerne.
Rækkevidden udgør afhængigt af hindringens
form og miljøforhold ca. 2 m.
Der lyder først en akustisk advarsel ved føl‐
gende omstændigheder:
▷Ved sensorer foran og begge hjørnesenso‐
rer bag ved ca. 60 cm.▷Ved midterste sensorer bag ved
ca. 1,50 m.▷Ved truende kollision.Bemærkninger
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved høje hastigheder ved aktiveret PDC
kan advarslen være forsinket på grund af de fy‐
siske omstændigheder. Der er risiko for per‐
sonskade eller materiel skade. Undgå at køre
for hurtigt mod et objekt. Undgå hurtig start,
før PDC bliver aktiv.◀
Oversigt
Med PDC forrest: Knap i bilen
Park Distance Control PDC
Ultralydssensorer PDC-sensorer på bilen.
Forudsætninger for funktionen
For at sikre fuld funktionsdygtighed:
Seite 141KørekomfortBetjening141
Online Edition for Part no. 01 40 2 964 073 - VI/15

▷Sensorer må ikke tildækkes, f.eks. med
mærkater, cykelholder.▷Hold sensorerne rene og frie for is.
Ved rengøring: Sprøjt ikke langvarigt med højt‐
ryksrensere på sensorer, og hold afstand på
min. 30 cm til sensorerne.
Tænd/sluk
Automatisk tilkobling
PDC tilkobles automatisk i følgende situatio‐
ner:
▷Når gearvælgerpositionen R vælges, mens
motoren er i gang.
Endvidere aktiveres bakkameraet.▷Med udstyrsvarianten PDC forrest: Hvis
PDC registrerer hindringer bag eller foran
bilen, og hastigheden er lavere end ca.
4 km/t.
Automatisk tilkobling ved registrering af forhin‐
dringer kan slås fra:
1."Indstillinger"2."Parkering"3.Vælg indstilling.
Indstillingen gemmes for den profil, der an‐
vendes på det pågældende tidspunkt.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Med PDC forrest: Manuel aktivering/
deaktivering
Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Akustisk signal
Når De nærmer Dem en forhindring, signalise‐
res det ved hjælp af en intervaltone. Hvis der
f. eks. registreres en forhindring til venstre bag
bilen, lyder signalet fra den bagerste højttaler i
venstre side.
Jo kortere afstanden er til en forhindring, desto
kortere bliver intervallerne.
Hvis afstanden til et registreret objekt er min‐
dre end ca. 25 cm, høres der et permanent sig‐
nal.
Med PDC forrest: Hvis der er genstande foran
eller bag bilen, lyder en skiftende konstant
tone.
Lydstyrke
Forholdet mellem PDC-signaltonens lydstyrke
og entertainment-systemets lydstyrke kan ind‐ stilles.1."Multimedia", "Radio" eller "Indstillinger"2."Lyd"3."Lydstyrkeudligning"4."PDC"5.Drej controlleren, indtil ønsket indstilling er
opnået.6.Tryk på controlleren.
Indstillingen gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Optisk advarsel Hvis man nærmer sig en forhindring, kan dette
vises på control displayet. Forhindringer, der er
længere væk, vises allerede i control displayet,
før tonen lyder.
Der vises et display, så snart PDC aktiveres.
Sensorernes registreringsområde vises i farve‐
rne grøn, gul og rød.
Vises billedet fra bakkameraet, kan der skiftes
til PDC:
Seite 142BetjeningKørekomfort142
Online Edition for Part no. 01 40 2 964 073 - VI/15

"Bakkamera"
Systemets begrænsninger
Med anhænger eller ved fyldt
anhængerstikdåse
De bagerste sensorer kan ikke foretage kor‐
rekte målinger. De frakobles derfor.
Der ses en Check Control-melding.
Grænser for ultralydsmåling Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
eller efter der allerede lyder en konstant signal‐
tone.
Fejladvarsler
PDC kan vise en advarsel under følgende be‐tingelser, selvom der ikke findes en forhindring
i registreringsområdet:▷Ved kraftig regn.▷Ved stærk tilsmudsning eller tilisning af
sensorerne.▷Ved sensorer dækket med sne.▷Ved ru vejoverflader.▷Ved ujævnheder, f.eks. vejbump.▷I store rektangulære bygninger med glatte
vægge, f.eks. parkeringskældre.▷I vaskeanlæg.▷På grund af store mængder udstødnings‐
gas.▷Ved skævtsiddende afdækning på anhæn‐
gertrækket.▷På grund af andre ultralydskilder, f.eks. fe‐
jemaskiner, damprensere eller neonrør.
Funktionsfejl
Der ses en Check Control-melding.
På control display vises sensorernes registre‐
ringsområde skraveret.
PDC er afbrudt. Få systemet kontrolleret.
Surround View
Princip
Surround View indeholder forskellige kame‐
raassistentsystemer, det hjælper ved parkering
og i forbindelse med uoverskuelige udkørsler
og lyskryds.
▷Bakkamera, se side 144.▷Top View, se side 147.▷Side View, se side 148.Seite 143KørekomfortBetjening143
Online Edition for Part no. 01 40 2 964 073 - VI/15

Bakkamera
Princip Bakkameraet hjælper Dem med at parkere og
manøvrere baglæns. I den forbindelse gengi‐
ves området bag bilen i control display.
Bemærkninger ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐ fikforholdene. Hold desuden direkte øje medtrafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Bakkamera
Kamera
Kameraets objektiv sidder i gribelisten i bag‐
klappen. Billedkvaliteten kan blive påvirket af
snavs.
Rengøring af kameraobjektiv, se side 237.
Tænd/sluk
Automatisk tilkobling
Vælg gearvælgerpositionen R med motoren i
gang.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Manuel aktivering/deaktivering Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
På control displayet vises PDC.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Skift visning via iDrive
Ved aktiveret PDC eller tilkoblet Top View:
"Bakkamera"
Billedet fra bakkameraet vises.
Seite 144BetjeningKørekomfort144
Online Edition for Part no. 01 40 2 964 073 - VI/15

Visning på control display
Funktionsbetingelse▷Bakkameraet er aktiveret.▷Bagklappen er helt lukket.
Aktivering af assistance-funktioner
Flere assistance-funktioner kan være aktive
samtidigt.
Zoomfunktionen for anhængerkørsel kan kun
aktiveres alene.
▷Parkeringshjælpelinjer
"Parkeringshjælpelinjer"
Vejbanestriber og vendecirkellinjer vises.
▷Markering af forhindringer
"Forhindringsmarkering"
Der vises tredimensionelle markeringer.
▷Anhængertræk
"Zoom anhængerkobling"
Zoom på anhængertræk vises.
Vejbanestriber
Vejbanestriber kan vises på billedet fra bakka‐
meraet.
Vejbanestriberne bidrager til at vurdere det
nødvendige pladsbehov ved parkering og ran‐
gering på jævn vej.
Vejbanestriberne er afhængige af det aktuelle
ratudslag og tilpasses kontinuerligt ved ratbe‐
vægelser.
Vendecirkellinjer
Vendecirkellinjerne kan kun vises på billedet
fra bakkameraet sammen med vejbanelinjer.
Vendecirkellinjerne viser forløbet af den mindst
mulige vendediameter på plan vejbane.
Fra et vist ratudslag vises kun en vendecirkel‐
linje.
Markering af forhindringer
Forhindringer bag bilen registreres af PDC-
sensorerne og, med det pågældende udstyr, af
bakkameraet.
Markering af forhindringer kan vises på billedet
fra bakkameraet.
Forhindringsmarkeringernes farver modsvarer
markeringerne for PDC.
Zoom på anhængertrækFor at lette tilkobling af en anhænger kan bil‐
ledfeltet ved anhængertrækket vises forstør‐
ret.
Seite 145KørekomfortBetjening145
Online Edition for Part no. 01 40 2 964 073 - VI/15

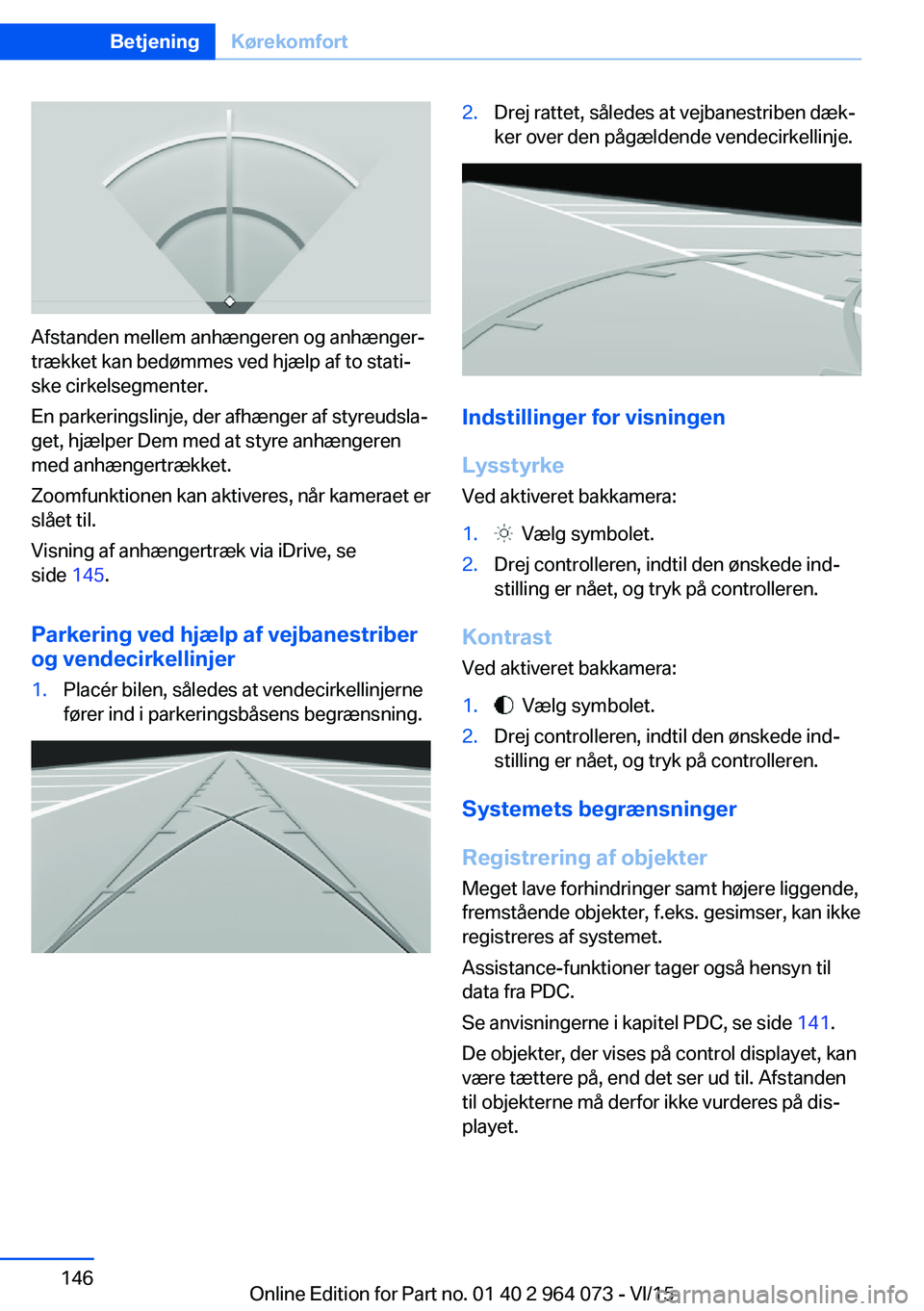

Afstanden mellem anhængeren og anhænger‐
trækket kan bedømmes ved hjælp af to stati‐
ske cirkelsegmenter.
En parkeringslinje, der afhænger af styreudsla‐
get, hjælper Dem med at styre anhængeren
med anhængertrækket.
Zoomfunktionen kan aktiveres, når kameraet er
slået til.
Visning af anhængertræk via iDrive, se
side 145.
Parkering ved hjælp af vejbanestriber og vendecirkellinjer
1.Placér bilen, således at vendecirkellinjerne
fører ind i parkeringsbåsens begrænsning.2.Drej rattet, således at vejbanestriben dæk‐
ker over den pågældende vendecirkellinje.
Indstillinger for visningen
Lysstyrke
Ved aktiveret bakkamera:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret bakkamera:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Systemets begrænsninger
Registrering af objekter Meget lave forhindringer samt højere liggende,
fremstående objekter, f.eks. gesimser, kan ikke
registreres af systemet.
Assistance-funktioner tager også hensyn til
data fra PDC.
Se anvisningerne i kapitel PDC, se side 141.
De objekter, der vises på control displayet, kan
være tættere på, end det ser ud til. Afstanden
til objekterne må derfor ikke vurderes på dis‐
playet.
Seite 146BetjeningKørekomfort146
Online Edition for Part no. 01 40 2 964 073 - VI/15

Top View
Princip Top View understøtter ved parkering og range‐
ring. Til dette formål vises området omkring bi‐
len i control displayet.
Generelt
Registreringen sker ved hjælp af to kameraer i
sidespejlene, bakkameraet og et kamera foran
på bilen.
Rækkevidden i siden, foran og bagved er mak‐
simalt ca. 2 m.
Forhindringer inden for denne rækkevidde vi‐
ses således tidligt på control displayet.
Bemærkninger ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Top View
Kameraer
Kamera foran
Top View kameraets objektiver sidder for‐
neden i sidespejlets kabinetter. Billedkvaliteten
kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 237.
Forudsætninger for funktionen
I følgende situationer kan Top View kun anven‐
des begrænset:
▷Med åbnet dør.▷Med åbnet bagklap.▷Med udklappet sidespejl.▷Under dårlige lysforhold.
Det ikke-tilgængelige kameraområde vises
skraveret.
Tænd/sluk
Automatisk tilkobling Vælg gearvælgerpositionen R med motoren i
gang.
Seite 147KørekomfortBetjening147
Online Edition for Part no. 01 40 2 964 073 - VI/15

Billedet fra bakkameraet vises. For at skifte til
Top View:
"Bakkamera"
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Manuel aktivering/deaktivering Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Top View vises.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Visning på control display Bilens omgivelser kan vises på control display.
Displayet ses, så snart Top View aktiveres.
Vises billedet fra bakkameraet, kan der skiftes
til Top View:
"Bakkamera"
Lysstyrke
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.Vis vendediameter- og kørebanelinie▷Den statiske, røde vendediameterlinie an‐
giver pladsbehovet i siden ved en hel rat‐
drejning.▷Den variable, grønne kørebanelinie hjælper
med til at vurdere det faktiske pladsbehov i
siden.
Kørebanelinjens udformning afhænger af
det valgte gear og det aktuelle ratudslag.
Kørebanelinjen tilpasses kontinuerligt ved
ratbevægelser.
"Parkeringshjælpelinjer"
Vendediameter- og kørebanelinier vises.
Systemets begrænsninger
Ved defekt kamera vises der en check-control-
meddelelse.
Side ViewPrincip
Side View gør det muligt at se den tværgående
trafik noget før ved uoverskuelige udkørsler og
kryds. Trafikanter, som ikke kan ses på grund
af forhindringer i siderne, kan først meget sent
ses fra førersædet. For at forbedre udsynet re‐
gistreres trafikområdet i siderne af et kamera
foran og et bag på bilen.
Ved skærmkanten foroven vises det aktive ka‐
mera.
Seite 148BetjeningKørekomfort148
Online Edition for Part no. 01 40 2 964 073 - VI/15
