2016 BMW X5 sensor

Oversigt
Tast i bilen
Intelligent Safety-tast
Radarsensorer
Radarsensorerne findes i den bageste stødfan‐
ger.
Tænd/sluk
Automatisk tilkobling
Advarsel ved sporskifte aktiveres igen automa‐
tisk efter kørselsstart, hvis funktionen var akti‐
veret ved seneste motorstop.
Manuel aktivering/deaktivering Tryk kortvarigt på tasten:
▷Menuen til Intelligent Safety-sy‐
stemerne vises. Systemerne fra‐
kobles enkeltvis alt efter individuel
indstilling.▷LED lyser orange eller slukkes, alt efter in‐
dividuel indstilling.Der kan foretages indstillinger. De individuelle
indstillinger gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Tryk igen på tasten:▷Alle Intelligent Safety-systemer til‐
kobles.▷LED'en lyser grønt.
Tryk længe på tasten:
▷Alle Intelligent Safety-systemer
frakobles.▷LED'en slukkes.
Visning
Lampe i spejlets kabinet
Forudgående advarsel
Den dæmpede lampe i spejlets kabinet angi‐
ver, hvornår der findes køretøjer i den blinde
vinkel, eller når de nærmer sig bagfra.
Akut advarsel
Hvis man aktiverer blinklyset, mens der findes
et køretøj i det kritiske område, vibrerer rattet
kortvarigt, og lampen i spejlets kabinet blinker
med kraftigt lys.
Advarslen afsluttes, når man holder op med at
blinke, eller når det andet køretøj har forladt
det kritiske område.
Seite 137SikkerhedBetjening137
Online Edition for Part no. 01 40 2 969 787 - II/16

Der er risiko for kvæstelse eller livsfare. Hold
øje med trafiksituationen, og grib aktivt ind i en
sådan situation.◀
Oversigt
Taster på rattetTastFunktionHastighedsregulering til/fra, afbry‐
delse, se side 151Vis hastighed, fortsæt hastighedsre‐
gulering, se side 153Reducér afstand, se side 153Forøgelse af afstanden, se side 153Med køassistent: Indstil afstand, se
side 153Vippekontakt:
Indstilling af hastighed, se side 152Med køassistent: Køassistent til/fra,
se side 156
Radarføler
En radarsensor i kofangeren har til opgave at
registrere forankørende køretøjer.
Sørg for, at radarføleren er ren og utildækket.
Kamera Til registrering af biler benyttes et kamera.
Kameraet findes i området ved bakspejlet.
Hold forruden ren og fri i området foran bak‐
spejlet.
Forudsætninger for funktionen
Hastighedsområde Det optimal anvendelsesområde er på godt
udbyggede veje.
Den minimalt indstillelige hastighed er 30 km/t.
Den maksimalt indstillelige hastighed er af‐
hængig af køretøjet.
Systemet kan også aktiveres, når bilen holder
stille.
Ved deaktiveret afstandsregulering, se
side 153, kan der også vælges højere ønskede
hastigheder.
Tænding/slukning og afbrydelse af
hastighedsregulering
Start Tryk på tasten på rattet.
Kontrollamper på kombiinstrumentet lyser og
markering på speedometret indstilles til den
aktuelle hastighed.
Hastighedsreguleringen kan anvendes.
I så fald aktiveres DSC.
Stop
Ved slukning, når bilen holder stille, skal brem‐
sen ligeledes trædes ned.
Seite 151KørekomfortBetjening151
Online Edition for Part no. 01 40 2 969 787 - II/16

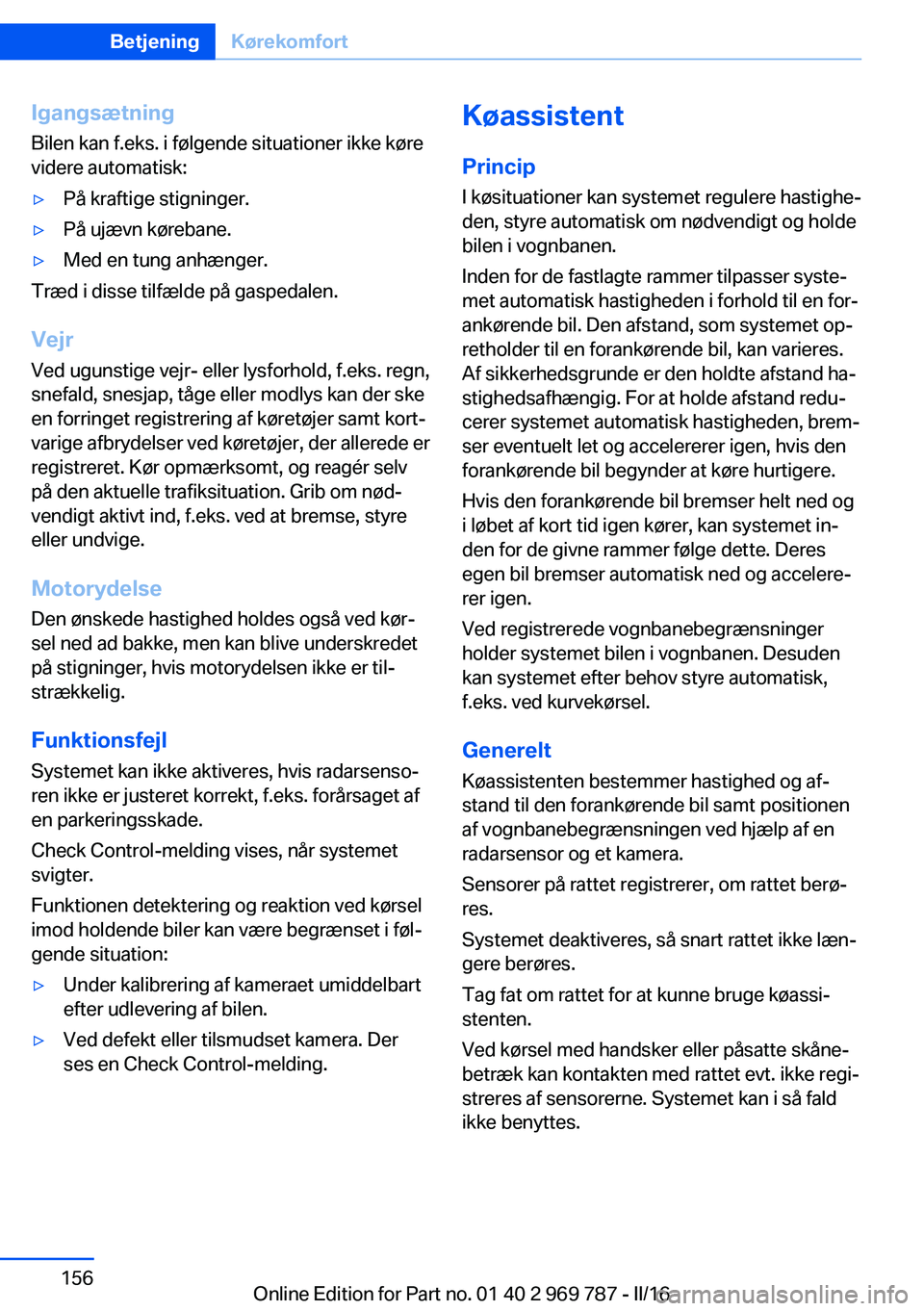

Igangsætning
Bilen kan f.eks. i følgende situationer ikke køre
videre automatisk:▷På kraftige stigninger.▷På ujævn kørebane.▷Med en tung anhænger.
Træd i disse tilfælde på gaspedalen.
Vejr Ved ugunstige vejr- eller lysforhold, f.eks. regn,snefald, snesjap, tåge eller modlys kan der ske
en forringet registrering af køretøjer samt kort‐
varige afbrydelser ved køretøjer, der allerede er
registreret. Kør opmærksomt, og reagér selv
på den aktuelle trafiksituation. Grib om nød‐
vendigt aktivt ind, f.eks. ved at bremse, styre
eller undvige.
Motorydelse
Den ønskede hastighed holdes også ved kør‐
sel ned ad bakke, men kan blive underskredet
på stigninger, hvis motorydelsen ikke er til‐
strækkelig.
Funktionsfejl Systemet kan ikke aktiveres, hvis radarsenso‐
ren ikke er justeret korrekt, f.eks. forårsaget af
en parkeringsskade.
Check Control-melding vises, når systemet
svigter.
Funktionen detektering og reaktion ved kørsel
imod holdende biler kan være begrænset i føl‐
gende situation:
▷Under kalibrering af kameraet umiddelbart
efter udlevering af bilen.▷Ved defekt eller tilsmudset kamera. Der
ses en Check Control-melding.Køassistent
Princip I køsituationer kan systemet regulere hastighe‐
den, styre automatisk om nødvendigt og holde
bilen i vognbanen.
Inden for de fastlagte rammer tilpasser syste‐
met automatisk hastigheden i forhold til en for‐
ankørende bil. Den afstand, som systemet op‐
retholder til en forankørende bil, kan varieres.
Af sikkerhedsgrunde er den holdte afstand ha‐
stighedsafhængig. For at holde afstand redu‐
cerer systemet automatisk hastigheden, brem‐
ser eventuelt let og accelererer igen, hvis den
forankørende bil begynder at køre hurtigere.
Hvis den forankørende bil bremser helt ned og
i løbet af kort tid igen kører, kan systemet in‐
den for de givne rammer følge dette. Deres
egen bil bremser automatisk ned og accelere‐
rer igen.
Ved registrerede vognbanebegrænsninger
holder systemet bilen i vognbanen. Desuden
kan systemet efter behov styre automatisk,
f.eks. ved kurvekørsel.
Generelt
Køassistenten bestemmer hastighed og af‐
stand til den forankørende bil samt positionen
af vognbanebegrænsningen ved hjælp af en
radarsensor og et kamera.
Sensorer på rattet registrerer, om rattet berø‐
res.
Systemet deaktiveres, så snart rattet ikke læn‐
gere berøres.
Tag fat om rattet for at kunne bruge køassi‐
stenten.
Ved kørsel med handsker eller påsatte skåne‐
betræk kan kontakten med rattet evt. ikke regi‐
streres af sensorerne. Systemet kan i så fald
ikke benyttes.Seite 156BetjeningKørekomfort156
Online Edition for Part no. 01 40 2 969 787 - II/16

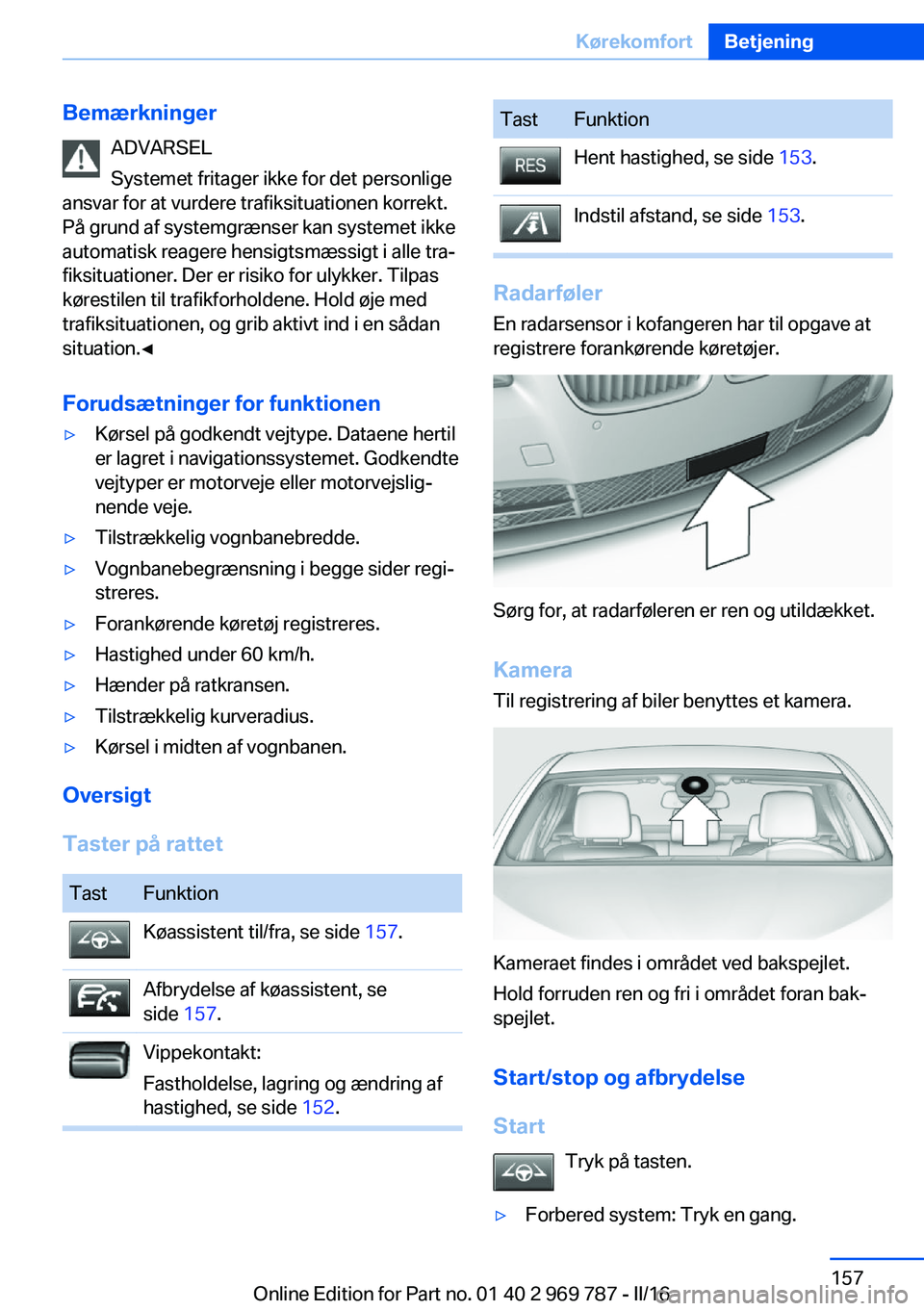

BemærkningerADVARSEL
Systemet fritager ikke for det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
Forudsætninger for funktionen▷Kørsel på godkendt vejtype. Dataene hertil
er lagret i navigationssystemet. Godkendte
vejtyper er motorveje eller motorvejslig‐
nende veje.▷Tilstrækkelig vognbanebredde.▷Vognbanebegrænsning i begge sider regi‐
streres.▷Forankørende køretøj registreres.▷Hastighed under 60 km/h.▷Hænder på ratkransen.▷Tilstrækkelig kurveradius.▷Kørsel i midten af vognbanen.
Oversigt
Taster på rattet
TastFunktionKøassistent til/fra, se side 157.Afbrydelse af køassistent, se
side 157.Vippekontakt:
Fastholdelse, lagring og ændring af
hastighed, se side 152.TastFunktionHent hastighed, se side 153.Indstil afstand, se side 153.
Radarføler
En radarsensor i kofangeren har til opgave at
registrere forankørende køretøjer.
Sørg for, at radarføleren er ren og utildækket.
Kamera Til registrering af biler benyttes et kamera.
Kameraet findes i området ved bakspejlet.
Hold forruden ren og fri i området foran bak‐
spejlet.
Start/stop og afbrydelse
Start Tryk på tasten.
▷Forbered system: Tryk en gang.Seite 157KørekomfortBetjening157
Online Edition for Part no. 01 40 2 969 787 - II/16

Visninger på kombiinstrumentet
Kontrollampe Alt efter udstyr viser kontrollampen på
kombiinstrumentet, om systemet er til‐
koblet.
Ønsket hastighed og gemt hastighed▷Markeringen lyser grønt: Sy‐
stemet er aktivt. Markerin‐
gen viser den ønskede ha‐
stighed.▷Markeringen lyser orange:
Systemet er afbrudt. Marke‐
ringen viser den gemte ha‐
stighed.▷Markeringen lyser ikke: Systemet er af‐
brudt.
Med instrumentdisplay: Samtidig med
markeringen af den ønskede hastighed
vises symbolet i hastighedsmåleren.
Kort statusvisning Valgt ønsket hastighed.
Hvis der ikke vises nogen hastighed, er de
nødvendige betingelser for anvendelsen ikke
opfyldt i øjeblikket.
Visninger på Head-Up-Display
Nogle informationer fra systemet kan også vi‐
ses på Head-Up-displayet.
Systemets begrænsninger
Motorydelse Den ønskede hastighed holdes også ved kør‐
sel ned ad bakke, men kan blive underskredet
på stigninger, hvis motorydelsen ikke er til‐
strækkelig.
Park Distance Control PDC
Princip
PDC understøtter føreren ved parkering af bi‐
len. Langsom kørsel i retning af en genstand
bag, eller ved udstyrsvarianten PDC forrest
også foran, bilen meldes ved:▷Akustiske signaler.▷Optiske signaler.
Generelt
Afstanden måles ved hjælp af fire ultralyds‐
sensorer i stødfangerne.
Rækkevidden udgør afhængigt af hindringens
form og miljøforhold ca. 2 m.
Der lyder først en akustisk advarsel ved føl‐
gende omstændigheder:
▷Ved sensorer foran og begge hjørnesenso‐
rer bag ved ca. 60 cm.▷Ved midterste sensorer bag ved
ca. 1,50 m.▷Ved truende kollision.
Bemærkninger
ADVARSEL
Systemet fritager ikke for det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved høje hastigheder ved aktiveret PDC
kan advarslen være forsinket på grund af de fy‐
siske omstændigheder. Der er risiko for per‐
sonskade eller materiel skade. Undgå at køre
for hurtigt mod et objekt. Undgå hurtig start,
før PDC bliver aktiv.◀
Seite 162BetjeningKørekomfort162
Online Edition for Part no. 01 40 2 969 787 - II/16

Oversigt
Med PDC forrest: Knap i bilen
Parkeringsassistenttast
Ultralydssensorer PDC'ens ultralydssensorer,
f.eks. i stødfangerne.
Forudsætninger for funktionen
For at sikre fuld funktionsdygtighed:
▷Sensorer må ikke tildækkes, f.eks. med
mærkater, cykelholder.▷Hold sensorerne rene og frie for is.
Ved rengøring: Sprøjt ikke langvarigt med højt‐
ryksrensere på sensorer, og hold afstand på
min. 30 cm til sensorerne.
Tænd/sluk
Automatisk tilkobling
PDC tilkobles automatisk i følgende situatio‐
ner:
▷Når gearvælgerpositionen R vælges, mens
motoren er i gang.
Endvidere aktiveres bakkameraet.▷Med udstyrsvarianten PDC forrest: Hvis
PDC registrerer hindringer bag eller foran
bilen, og hastigheden er lavere end ca.
4 km/t.Automatisk tilkobling ved registrering af forhin‐
dringer kan slås fra:1."Indstillinger"2."Parkering"3.Vælg indstilling.
Indstillingen gemmes for den profil, der an‐
vendes på det pågældende tidspunkt.
Fejladvarsler kan reduceres ved i givet fald at
deaktivere automatisk tænding af PDC ved
genkendte forhindringer, f.eks. i vasketunnel‐
ler.
Automatisk deaktivering ved kørselfremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Med PDC forrest: Manuel aktivering/deaktivering
Tryk på parkeringsassistenttasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Hvis der trykkes på knappen, når bilen er i bak‐
gear, vises billedet fra bak-kameraet.
Visning
Akustisk signal Når De nærmer Dem en forhindring, signalise‐
res det ved hjælp af en intervaltone. Hvis der
f.eks. registreres en forhindring til venstre bag
bilen, lyder signalet fra den bagerste højttaler i
venstre side.
Jo kortere afstanden er til en forhindring, desto
kortere bliver intervallerne.
Hvis afstanden til et registreret objekt er min‐
dre end ca. 25 cm, høres der et permanent sig‐
nal.
Seite 163KørekomfortBetjening163
Online Edition for Part no. 01 40 2 969 787 - II/16

Med PDC forrest: Hvis der er genstande foran
eller bag bilen, lyder en skiftende konstant
tone.
Hvis gearvælgerpositionen P vælges i biler
med Steptronic-gearkasse, frakobles signalto‐
nen.
Lydstyrke
Forholdet mellem PDC-signaltonens lydstyrke
og entertainment-systemets lydstyrke kan ind‐
stilles.1."Multimedia", "Radio" eller "Indstillinger"2."Lyd"3."Lydstyrkeudligning"4."PDC"5.Drej controlleren, indtil ønsket indstilling er
opnået.6.Tryk på controlleren.
Indstillingen gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Optisk advarsel Hvis man nærmer sig en forhindring, kan dette
vises på control display. Forhindringer, der er
længere væk, vises allerede i control display,
før tonen lyder.
Der vises et display, så snart PDC aktiveres.
Sensorernes registreringsområde vises i farve‐
rne grøn, gul og rød.
Vises billedet fra bakkameraet, kan der skiftes
til PDC:
"Bakkamera"
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Med anhænger eller ved fyldt
anhængerstikdåse
De bagerste sensorer kan ikke foretage kor‐
rekte målinger. De frakobles derfor.
Der ses en Check Control-melding.
Grænser for ultralydsmåling Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
eller efter der allerede lyder en konstant signal‐
tone.
Seite 164BetjeningKørekomfort164
Online Edition for Part no. 01 40 2 969 787 - II/16

FejladvarslerPDC kan vise en advarsel under følgende be‐tingelser, selvom der ikke findes en forhindring
i registreringsområdet:▷Ved kraftig regn.▷Ved stærk tilsmudsning eller tilisning af
sensorerne.▷Ved sensorer dækket med sne.▷Ved ru vejoverflader.▷Ved ujævnheder, f.eks. vejbump.▷I store rektangulære bygninger med glatte
vægge, f.eks. parkeringskældre.▷I vaskeanlæg.▷På grund af store mængder udstødnings‐
gas.▷Ved skævtsiddende afdækning på anhæn‐
gertrækket.▷På grund af andre ultralydskilder, f.eks. fe‐
jemaskiner, damprensere eller neonrør.
Fejladvarsler kan reduceres ved i givet fald at
deaktivere automatisk tænding af PDC ved
genkendte forhindringer, f.eks. i vasketunnel‐
ler.
Funktionsfejl
Der ses en Check Control-melding.
På control display vises sensorernes registre‐
ringsområde skraveret.
PDC er afbrudt. Få systemet kontrolleret.
Surround View
Princip
Surround View indeholder forskellige kame‐
raassistentsystemer, det hjælper ved parkering
og i forbindelse med uoverskuelige udkørsler
og lyskryds.
▷Bakkamera, se side 165.▷Top View, se side 168.▷Side View, se side 170.Bakkamera
Princip Bakkameraet hjælper Dem med at parkere og
manøvrere baglæns. I den forbindelse gengi‐
ves området bag bilen i control display.
Bemærk ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Parkeringsassistenttast
Seite 165KørekomfortBetjening165
Online Edition for Part no. 01 40 2 969 787 - II/16
