2016 BMW X5 sensor

▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
For å redusere feilvarslinger, kan automatisk
innkobling av PDC når det oppdages hindrin‐
ger evt. kobles ut, f.eks. i vaskegater.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Surround View
Prinsipp
Surround View inneholder forskjellige kame‐
raassistansesystemer, som hjelper ved parke‐
ring, rangering og uoversiktlige utkjørsler og
veikryss.
▷Ryggekamera, se side 163.▷Top View, se side 166.▷Side View, se side 168.
Ryggekamera
Prinsipp
Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknad
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Kamera
Kameraobjektivet befinner seg i gripelisten til
bakluken. Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiv, se side 266.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Seite 163KjørekomfortBetjening163
Online Edition for Part no. 01 40 2 969 803 - II/16

Hindermarkering
Hinder bak kjøretøyet blir registrert av PDC-
sensorene og, ved tilsvarende utrustning, ryg‐
gekameraet.
Hindermerkeringer kan vises i bildet til rygge‐
kameraet.
De fargede trinnene i hindermarkeringen til‐
svarer markeringene fra PDC.
Zoom på tilhengerfeste For å gjøre det enklere å feste en tilhenger, kan
bildeområdet rundt tilhengerfestet vises større.
Avstanden mellom tilhenger og tilhengerfeste
kan vurderes ved hjelp av statiske kretsseg‐
menter.
En siktelinje, som er avhengig av styrevinkelen,
hjelper å sikte på tilhengeren med tilhengerfe‐
stet.
Zoomfunksjonen kan aktiveres når kameraet er
slått på.
Parkering ved hjelp av kjørefelt- og
snuradiuslinjer1.Posisjoner kjøretøyet slik at snuradiuslinjer
fører inn i begrensningene til parkeringslu‐
ken.2.Vri rattet slik at kjørefeltlinjen dekker den
tilsvarende snuradiuslinjen.
Innstilling av visningen
Lysstyrke
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.Seite 165KjørekomfortBetjening165
Online Edition for Part no. 01 40 2 969 803 - II/16

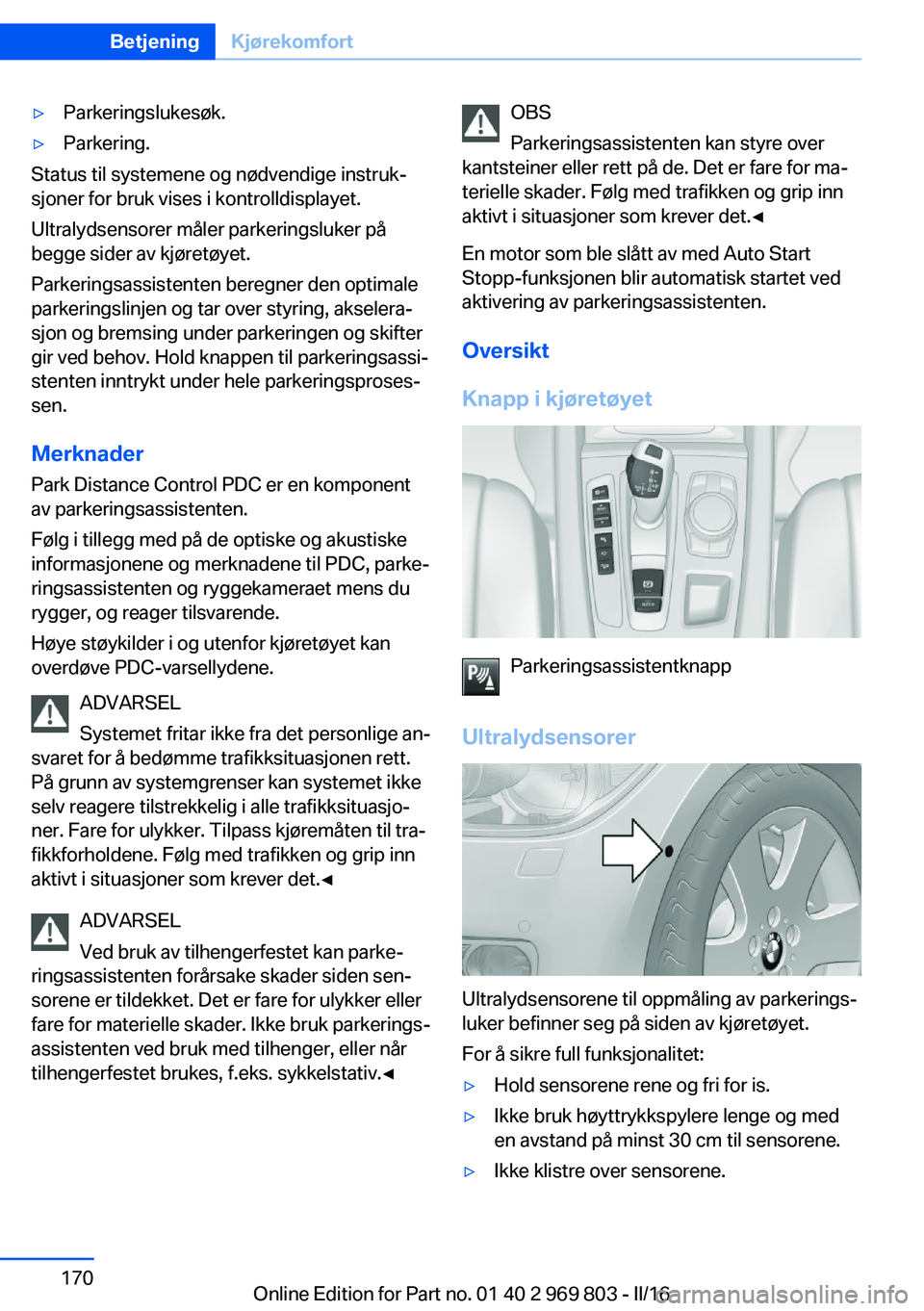

▷Parkeringslukesøk.▷Parkering.
Status til systemene og nødvendige instruk‐
sjoner for bruk vises i kontrolldisplayet.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styring, akselera‐
sjon og bremsing under parkeringen og skifter
gir ved behov. Hold knappen til parkeringsassi‐
stenten inntrykt under hele parkeringsproses‐
sen.
Merknader
Park Distance Control PDC er en komponent
av parkeringsassistenten.
Følg i tillegg med på de optiske og akustiske
informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Høye støykilder i og utenfor kjøretøyet kan
overdøve PDC-varsellydene.
ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å bedømme trafikksituasjonen rett.
På grunn av systemgrenser kan systemet ikke
selv reagere tilstrekkelig i alle trafikksituasjo‐
ner. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved
aktivering av parkeringsassistenten.
Oversikt
Knapp i kjøretøyet
Parkeringsassistentknapp
Ultralydsensorer
Ultralydsensorene til oppmåling av parkerings‐
luker befinner seg på siden av kjøretøyet.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is.▷Ikke bruk høyttrykkspylere lenge og med
en avstand på minst 30 cm til sensorene.▷Ikke klistre over sensorene.Seite 170BetjeningKjørekomfort170
Online Edition for Part no. 01 40 2 969 803 - II/16

▷I sterke stiginger eller fall.▷Ved opphoping av løv eller snøhauger i
parkeringsluken.▷Ved grøfter eller stup, evt. kaikanter.
Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:
▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.▷Ved utstikkende last.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Evt. blir parkeringsluker registrert som ikke er
egnet som sådan eller egnede parkeringsluker
blir ikke registrert.
Funksjonsfeil
En Check-Control-melding vises.
Parkeringsassistenten har sviktet. Få systemet
kontrollert.Seite 173KjørekomfortBetjening173
Online Edition for Part no. 01 40 2 969 803 - II/16

AUTO-programTrykk knappen.
Luftmengde, luftfordeling og tempera‐
tur reguleres automatisk.
Avhengig av valgt temperatur, intensitet
AUTO-program og ytre innflytelse blir luften
ført til frontruten, til sidevinduene, i retning
overkropp eller i fotbrønnen.
I AUTO-programmet blir Kjølefunksjonen, se
side 177, automatisk slått på samtidig.
En duggsensor styrer samtidig programmet
slik at dugg på rutene unngås.
Intensitet AUTO-program
Ved aktivert AUTO-program kan den automati‐
ske reguleringen av intensiteten forandres.
Trykk på venstre eller høyre del av
knappen: Reduser eller øk intensite‐
ten.
Den valgte intensiteten vises på displayet til
klimaautomatikken.
Automatisk omluftkontroll AUC/
Omluftdrift
Ved lukter eller skadestoffer i den utvendige
luften, kan tilførselen av utvendig luft stenges.
Da blir den innvendige luften sirkulert.
Trykk knappen igjen for å lese avdriftsmodus:▷LED-er av: Utvendig luft strømmer inn per‐
manent.▷Venstre LED på, AUC-drift: En sensor regi‐
strerer skadestoffer i den utvendige luften
og regulerer sperringen automatisk.▷Høyre LED på, omluftdrift: Tilførsel av ut‐
vendig luft er sperret permanent.
Ved permanent omluftdrift reduserer luftkvali‐
teten i kupéen seg og duggdannelsen på ru‐
tene øker.
Ved dugg på rutene, slå av omluftdrift og trykk
på AUTO-knappen på førersiden for å nyte for‐
delene av duggsensoren. Forsikre deg om at
luften kan strømme til frontruten.
Luftmengde manuell
Slå av AUTO-programmet først for å regulere
luftmengden manuelt.
Trykk på venstre eller høyre del av
knappen: Reduser eller øk luftmeng‐
den.
Den valgte luftmengden vises på displayet til
klimaautomatikken.
Luftmengden til klimaautomatikken blir evt. re‐
dusert for å skåne batteriet.
Luftfordeling manuell Trykk knappen igjen for å velge et pro‐
gram:▷Overkroppområde.▷Overkroppområde og fotbrønn.▷Fotbrønn.▷Ruter og fotbrønn.▷Ruter, overkroppområde og fotbrønn.▷Ruter: Bare på førersiden.▷Ruter og overkroppområde.
Trykk ved dugg på rutene på AUTO-knappen
på føresiden, for å dra nyttet av duggsensoren.
SYNC-program Aktuell innstilling for førersiden for
temperatur, luftmengde, luftfordeling
og AUTO-program overførers til passasjersi‐ den og til baksetet venstre/høyre.
Programmet blir slått av når innstillingen en‐
dres på passasjersiden eller i baksetet.
Restvarme
Varmen som lagres i motoren brukes til å
varme opp kupeen.
Seite 178BetjeningKlima178
Online Edition for Part no. 01 40 2 969 803 - II/16

Funksjonsforutsetning▷Inntil 15 minutter etter at motoren slås av.▷Driftsvarm motor.▷Tilstrekkelig ladetilstand i batteriet.▷Utetemperatur under 25 ℃.
På displayet til klimaautomatikken vises funk‐
sjonens tilgjengelighet.
Slå på
1.Slå av tenning.2. knapp på førerside høyre, trykk.
Symbol vises på displayet til klimaautoma‐
tikken.
Med tenningen slått på kan kupétemperaturen,
luftmengden og luftfordelingen stilles inn.
Slå av
Trykk kneppen på førerside venstre i laveste
viftetrinn.
Symbol på displayet til klimaautomatikken
slukker.
Tining av ruter og fjerning av dugg Trykk knappen.
Is og dugg fjernes hurtig fra frontruten
og sidevinduene.
Juster til det dysene på siden evt. mot sidevin‐
duene.
Luftmengden kan tilpasses ved aktivt program.
Slå på kjølefunksjonen eller trykk AUTO-knap‐
pen, for å nyte fordelene til duggsensoren når
det blir dugg på rutene.
Bakvinduoppvarming Trykk knappen.
Bakvinduoppvarmingen slår automa‐
tisk av etter en viss tid.
Mikro-/aktivkullfilter
Mikrofilteret holder igjen støv og pollen i den
utvendige luften som strømmer inn.
Aktivkullfilteret rengjør den utvendige luften
som kommer inn for skadestoffer i gassform.
Dette kombinerte filteret skal skiftes ved Ser‐
vice, se side 247, av kjøretøyet.
Lufting
Lufting foran▷Fingerhjul for å variere temperaturen på
luften i overkroppsområdet, pil 1.
Retning blå: Kaldere.
Retning rød: Varmere.
Den angitte kupétemperaturen for sjåfør
og passasjer endres ikke.▷Spak til forandring av dyseretning, piler 2.▷Fingerhjul til trinnløs åpning og lukking av
dysene, piler 3.
Innstilling av luftingen
▷Lufting til kjøling:
Rett ut dysen slik at luften ledes mot deg,
f.eks. ved oppvarmet kjøretøy.▷Trekkfri lufting:
Rett ut dysen slik at luften stryker forbi
deg.Seite 179KlimaBetjening179
Online Edition for Part no. 01 40 2 969 803 - II/16

VedlikeholdKjøretøyutførelseI dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
BMW vedlikeholdssystem Vedlikeholdssystemet gjør oppmerksom på
nødvendige vedlikeholdstiltak og hjelper der‐
med med å opprettholde trafikk- og driftssik‐
kerheten til kjøretøyet.
Evt. kan omfang og intervaller variere avhengig
av landsversjon. Skiftearbeider, reservedeler,
driftsmidler og slitasjemidler blir avregnet spe‐
sielt. Du får mer informasjon hos en av produ‐
sentens servicepartnere eller en annen kvalifi‐
sert servicepartner eller fagverksted.
Condition Based Service CBS
Sensorer og spesielle algoritmer tar hensyn til
bruksbetingelsene til kjøretøyet. Condition Ba‐
sed Service finner dermed vedlikeholdsbeho‐
vet.
Systemet muliggjør dermed å tilpasse vedlike‐
holdsomfanget til den individuelle bruksprofi‐
len.
Informasjoner om servicebehovet vises på
kontrolldisplayet.
Servicedata i fjernkontrollen Informasjoner om vedlikeholdsbehovet lagres
kontinuerlig i fjernkontrollen. Servicepartnerenkan lese av disse dataene og foreslå et vedlike‐
holdsomfang for kjøretøyet ditt.
Lever derfor den fjernkontrollen til serviceme‐
darbeideren, som ble brukt til å kjøre kjøretøyet
sist.
Ståtider Det blir ikke tatt hensyn til ståtider der kjøre‐
tøybatteriet er koblet fra.
Oppdatering av regelmessig service på brem‐
sevæsken og evt. motorolje og mikro-/aktiv‐
kullfilter bør utføres hos en av produsentens servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.
Servicehistorikk
Få vedlikehold og reparasjoner utført hos en av
produsentens servicepartnere eller en annen
kvalifisert servicepartner eller fagverksted.
De utførte vedlikeholdsarbeidene blir ført opp i
vedlikeholdsdokumentasjonen og i kjøretøyda‐
taene. Oppføringene er, i likhet med et service‐
hefte, dokumentasjonen for regelmessig vedli‐
kehold.
Hvis en oppføring skrives inn i den elektroniske
servicehistorikken til kjøretøyet, blir servicere‐
latert data ikke bare lagret i kjøretøyet, men
også i sentrale IT-systemer hos BMW AG,
München.
Etter skifte av eier kan den nye eieren få innsyn
i dataene som er ført opp i den elektroniske
servicehistorikken. I tillegg har en av produsen‐
tens servicepartnere eller en annen kvalifisert
servicepartner eller fagverksted tilgang til den
elektroniske servicehistorikken.
Kjøretøyets eier kan hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted nekte oppføring i
den elektroniske servicehistorikken og lagrin‐
gen av data i kjøretøyet og overføring av den tilSeite 247VedlikeholdMobilitet247
Online Edition for Part no. 01 40 2 969 803 - II/16

StellKjøretøyutførelse
I dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
Kjøretøyvask Generelt Fjern regelmessig fremmedlegemer, f.eks. løv,
ved åpent panser fra området under frontruten.
Vask kjøretøyet oftere spesielt om vinteren.
Sterk forurensning og strøsalt kan føre til ska‐
der på kjøretøyet.
Dampstråler og høyttrykkspyler
Merknader OBS
Ved rengjøring med høyttrykkspylere kan
for høyt trykk eller for høye temperaturer skade
forskjellige komponenter. Det er fare for mate‐
rielle skader. Sørg for tilstrekkelig avstand og
ikke spyl for lenge på samme sted. Følg betje‐
ningsinstruksjonene for høytrykksspyleren.◀
Avstand og temperatur▷Maksimal temperatur: 60 ℃.▷Minsteavstand til sensorer, kameraer, pak‐
ninger: 30 cm.▷Minsteavstand til glasstaket: 80 cm.Automatiske vaskeanlegg eller
vaskegater
Merknader OBS
Ved feil bruk av automatiske vaskeanlegg
eller vaskegater kan kjøretøyet bli skadet. Det
er fare for materielle skader. Følg følgende merknader:▷Foretrekk tekstile vaskeanlegg eller anlegg
med myke børster for å forebygge lakkska‐
der.▷Forsikre deg før innkjøring til vaskeanleg‐
get eller vaskegaten om at kjøretøyet ikke
er for stort.▷Unngå bilvaskeanlegg eller vaskegater
med føringsskinner som er høyere enn
10 cm, slik at karosseriet ikke blir skadet.▷Vær oppmerksom på den maksimale dekk‐
bredden til føringsskinne for å unngå ska‐
der på dekk og felger.▷Vipp inn utvendige speil for å unngå at de
blir skadet.▷Koble ut evt. regnsensor for å unngå ska‐
der på viskeranlegget.◀
I noen tilfeller kan, betinget av kupébeskyttel‐
sen til alarmanlegget, en alarm utløses uøn‐
sket. Følg merknader for å Unngå uønskede
alarmer, se side 44.
For å redusere feilvarsling fra PDC, kan auto‐
matisk innkobling av PDC når det oppdages
hindringer evt. kobles ut, f.eks. i vaskegater, se
side 160.
Innkjøring i en vaskegate
Overhold følgende trinn, slik at kjøretøyet kan
rulle i en vaskegate:
1.Kjør inn i vaskegaten.2.Velg velgerspakposisjon N.Seite 263StellMobilitet263
Online Edition for Part no. 01 40 2 969 803 - II/16
