Systemets begrænsninger
Registrering af objekter Meget lave forhindringer samt højere liggende,
fremstående objekter, f.eks. gesimser, kan ikke
registreres af systemet.
Assistance-funktioner tager også hensyn til
data fra PDC.
Se anvisningerne i kapitel PDC, se side 139.
De objekter, der vises på control displayet, kan
være tættere på, end det ser ud til. Afstanden
til objekterne må derfor ikke vurderes på dis‐
playet.
Side View Princip Side View gør det muligt at se den tværgående
trafik noget før ved uoverskuelige udkørsler og
kryds. Trafikanter, som ikke kan ses på grund
af forhindringer i siderne, kan først meget sent
ses fra førersædet. For at forbedre udsynet, re‐
gistrerer to kameraer foran i bilen trafikken til
siderne.
Bemærkninger Billederne fra begge kameraer vises samtidigt
på control display.
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐ fikforholdene. Hold desuden direkte øje medtrafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀Oversigt
Tast i bilen
Side View
Kameraer
Til registrering anvendes to kameraer integre‐
ret i stødfangerne.
Begge kameraobjektiverne findes i siden af
stødfangerne.
Billedkvaliteten kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 234.
Tænd/sluk
Manuel aktivering/deaktivering Tryk på tasten.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Seite 146BetjeningKørekomfort146
Online Edition for Part no. 01 40 2 966 112 - X/15

Aktivér systemet igen efter behov.Visning
Trafikken til siderne vises på control display.
Hjælpelinjer for neden på billedet viser positio‐
nen for bilens forende.
Lysstyrke
Ved aktiveret Side View:
1. "Lysstyrke"2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret Side View:
1. "Kontrast"2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Systemets begrænsninger
Kameraernes registreringsområde udgør
maks. 100 m.
Top View Princip
Top View understøtter ved parkering og range‐
ring. Til det formål vises bilen område ved dø‐
ren og kørebanen på control displayet.
Generelt
Registreringen udføres af to kameraer, der er
integreret i sidespejlene, samt bakkameraet.
Rækkevidden i siden og bagved er mindst 2 m.
Forhindringer op til sidespejlets højde registre‐
res dermed tidligt nok.
Bemærk ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Top View
Seite 147KørekomfortBetjening147
Online Edition for Part no. 01 40 2 966 112 - X/15

Kameraer
Top View kameraernes objektiver sidder for‐
neden i sidespejlets kabinetter. Billedkvaliteten
kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 234.
Tænd/sluk
Automatisk tilkobling
Vælg gearvælgerpositionen R med motoren i
gang.
Billedet fra bakkameraet vises. For at skifte til
Top View:
"Bakkamera"
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Manuel aktivering/deaktivering Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Top View vises.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Optisk advarsel
Hvis man nærmer sig en forhindring, kan dette
vises på control displayet.
Er afstanden til objektet foran lav, ses en rød
bjælke foran bilen iht. PDC displayet.
Displayet ses, så snart Top View aktiveres.
Vises billedet fra bakkameraet, kan der skiftes
til Top View:
"Bakkamera"
Lysstyrke
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Vis vendediameter- og kørebanelinie
▷Den statiske, røde vendediameterlinie an‐
giver pladsbehovet i siden ved en hel rat‐
drejning.▷Den variable, grønne kørebanelinie hjælper
med til at vurdere det faktiske pladsbehov i
siden.Seite 148BetjeningKørekomfort148
Online Edition for Part no. 01 40 2 966 112 - X/15

Kørebanelinjens udformning afhænger af
det valgte gear og det aktuelle ratudslag.
Kørebanelinjen tilpasses kontinuerligt ved
ratbevægelser.
"Parkeringshjælpelinjer"
Vendediameter- og kørebanelinier vises.
Systemets begrænsninger
Top View kan ikke anvendes i de følgende si‐
tuationer:
▷Med åbnet dør.▷Med åbnet bagagerumsklap.▷Med udklappet sidespejl.▷Under dårlige lysforhold.
I nogle af disse situationer afgives en Check-
Control-melding.
Parkeringsassistent
Princip
Systemet hjælper ved parkering i følgende si‐
tuationer:
▷Ved sideværts parkering parallelt med kø‐
rebanen.▷Ved baglæns parkering parallelt med køre‐
banen.
Håndteringen af parkeringsassistenten er op‐
delt i tre trin:
▷Tænding og aktivering.▷Søgning efter parkeringshul.▷Parkeringen.Systemets status og nødvendige handlingsan‐
visninger vises på control display.
Ultralydssensorer måler parkeringshullerne på
begge sider af bilen.
Parkeringsassistenten beregner den bedste
parkeringslinie, og overtager styringen under
parkeringen.
Bemærkninger
Park Distance Control PDC, se side 139, er
den del af parkeringsassistenten.
Vær ved parkering også opmærksom på og
reager efter de optiske og akustiske oplysnin‐
ger og anvisninger fra PDC, parkeringsassi‐
stent og bakkamera.
Kraftige lydkilder uden for og inde i bilen kan
overdøve PDC-advarselstonen.
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved anvendelse af anhængertrækket kan
parkeringsassistenten føre til skader, fordi
sensorerne er tildækket. Der er risiko for ulyk‐
ker eller materiel skade. Ved kørsel med an‐
hænger eller anvendelse af anhængertrækket,
f.eks. cykelstativ, må parkeringsassistenten
ikke bruges.◀
OBS!
Parkeringsassistenten kan styre hen over
kantsten eller op til disse. Der er risiko for ma‐
teriel skade. Hold øje med trafiksituationen, og
grib aktivt ind i en sådan situation.◀
En motor, der er slukket af den automatiske
start-/stop-funktion, startes automatisk ved
aktivering af parkeringsassistenten.Seite 149KørekomfortBetjening149
Online Edition for Part no. 01 40 2 966 112 - X/15

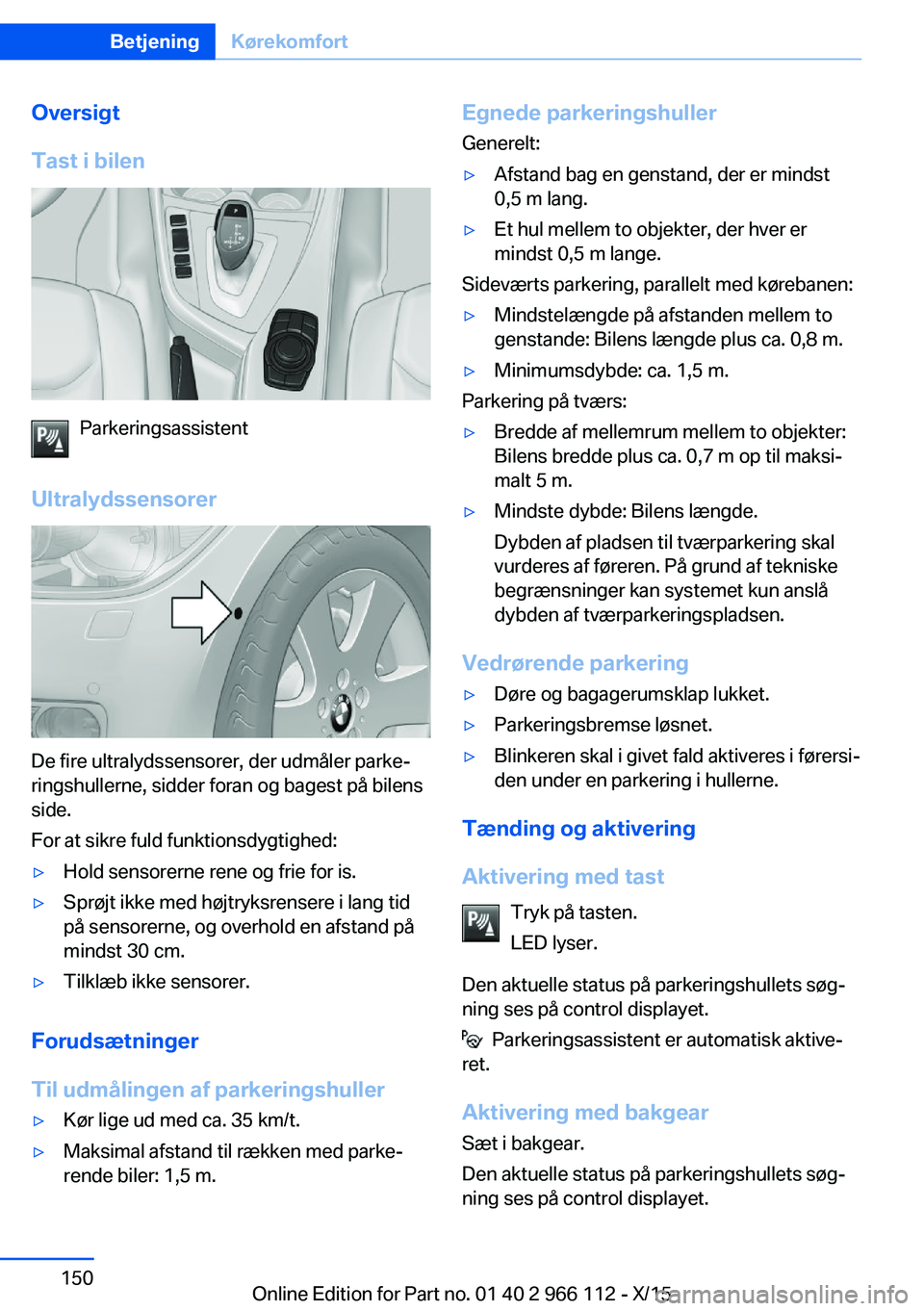

Oversigt
Tast i bilen
Parkeringsassistent
Ultralydssensorer
De fire ultralydssensorer, der udmåler parke‐
ringshullerne, sidder foran og bagest på bilens
side.
For at sikre fuld funktionsdygtighed:
▷Hold sensorerne rene og frie for is.▷Sprøjt ikke med højtryksrensere i lang tid
på sensorerne, og overhold en afstand på
mindst 30 cm.▷Tilklæb ikke sensorer.
Forudsætninger
Til udmålingen af parkeringshuller
▷Kør lige ud med ca. 35 km/t.▷Maksimal afstand til rækken med parke‐
rende biler: 1,5 m.Egnede parkeringshuller
Generelt:▷Afstand bag en genstand, der er mindst
0,5 m lang.▷Et hul mellem to objekter, der hver er
mindst 0,5 m lange.
Sideværts parkering, parallelt med kørebanen:
▷Mindstelængde på afstanden mellem to
genstande: Bilens længde plus ca. 0,8 m.▷Minimumsdybde: ca. 1,5 m.
Parkering på tværs:
▷Bredde af mellemrum mellem to objekter:
Bilens bredde plus ca. 0,7 m op til maksi‐
malt 5 m.▷Mindste dybde: Bilens længde.
Dybden af pladsen til tværparkering skal
vurderes af føreren. På grund af tekniske
begrænsninger kan systemet kun anslå
dybden af tværparkeringspladsen.
Vedrørende parkering
▷Døre og bagagerumsklap lukket.▷Parkeringsbremse løsnet.▷Blinkeren skal i givet fald aktiveres i førersi‐
den under en parkering i hullerne.
Tænding og aktivering
Aktivering med tast Tryk på tasten.
LED lyser.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Parkeringsassistent er automatisk aktive‐
ret.
Aktivering med bakgear Sæt i bakgear.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Seite 150BetjeningKørekomfort150
Online Edition for Part no. 01 40 2 966 112 - X/15

Aktivering: "Parkeringsassistent"
Visning på control display
System aktiveret/deaktiveretSymbolBetydning Grå: Systemet er ikke til rådighed.
Hvid: Systemet er til rådighed, men
ikke aktiveret. Systemet er aktiveret.
Søgning efter parkeringshul og
systemstatus
▷Symbol P, se pil, på visningen af bilen. Par‐
keringsassistent er aktiveret, og søgning
efter parkeringshul aktiveret.▷Egnede parkeringshuller vises på control
displayet langs kørebanen ved siden af bil‐
symbolet. Når parkeringsassistenten er ak‐
tiveret, fremhæves de egnede parkerings‐
huller med farve.▷Ved klart genkendte tvær- og langsgående
parkeringspladser indstiller systemet auto‐
matisk til den passende parkeringsmetode.
Ved parkeringspladser, hvor der både kan
parkeres på tværs og på langs, vises en
valgmenu. I så fald foretages manuel ind‐
stilling af parkeringsmetode.▷Parkeringen er aktiv. Styrin‐
gen er overtaget.▷Søgningen efter parkeringshuller er altid
aktiveret ved langsom kørsel lige fremad,
også når systemet er deaktiveret. Når sy‐
stemet er deaktiveret, vises visningerne på
control display med gråt.
Parkering med parkeringsassistenten
1. Tryk på tasten, eller sæt i bakgear for
at tænde parkeringsassistenten, se
side 150. Aktivér i så fald parkeringsassi‐
stent.
Parkeringsassistent er aktiveret.
2.Kør forbi rækken af parkerede biler med ca.
35 km/t og en afstand på maksimalt 1,5 m.
Status for parkeringshulsøgningen og mu‐
lige parkeringshuller vises på control dis‐
play, se side 151.3.Følg anvisningerne på control displayet.
For at få den bedste parkeringsposition,
bør den automatiske styring afventes, efter
et gearskifte i parkeret position.
Parkeringens afslutning angives på control
displayet.4.Tilpas evt. selv parkeringspositionen.
Manuel afbrydelse
Parkeringsassistenten kan afbrydes til enhver
tid:
▷ "Parkeringsassistent" Vælg symbol på
control displayet.▷Tryk på tasten.
Automatisk afbrydelse
Systemet afbryder automatisk i følgende situa‐
tioner:
▷Når der holdes fast i rattet, eller De selv
styrer.▷Ved gearvalg, der ikke stemmer overens
med anvisningen på control display.▷Ved hastigheder over ca. 10 km/t.Seite 151KørekomfortBetjening151
Online Edition for Part no. 01 40 2 966 112 - X/15

▷Når vejen evt. er snedækket, eller er glat.▷I givet fald ved vanskelige forhindringer,
f.eks. kantsten.▷Ved pludseligt opdukkende forhindringer.▷Når Park Distance Control PDC viser for
korte afstande.▷Når et maksimalt antal parkeringsforsøg el‐
ler varigheden af parkeringsforsøget over‐
skrides.▷Ved deaktivering af DSC.▷Ved omskiftning til andre funktioner i con‐
trol display.
Der ses en Check Control-melding.
Fortsæt En afbrudt parkering kan evt. også fortsættes.
Aktivér parkeringsassistenten igen til dette, se
side 150, og følg anvisningerne på control dis‐
play.
Stop Systemet kan deaktiveres med:
▷Tryk på tasten.▷Slå tændingen fra.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Ingen parkeringshjælp
Parkeringsassistenten hjælper ikke i følgende
situationer:
▷I skarpe sving.▷Ved anhængerkørsel.▷Ved deaktiveret DSC.
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷På ujævn undergrund, f.eks. veje med
skærver.▷På glat underlag.▷Ved kraftige stigninger eller fald.▷Ved løv- eller snebunker i parkeringsbåsen.▷Ved grøfter eller afgrunde, f.eks. en havne‐
kant.
Grænser for ultralydsmåling
Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:
▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
Seite 152BetjeningKørekomfort152
Online Edition for Part no. 01 40 2 966 112 - X/15

Optøning og afdugning af ruder
Ret luftfordelingen mod ruderne, forøg luft‐
mængden, og øg temperaturen, og tilkobl evt.
også kølefunktionen.
Bagrudevarme Tryk på tasten.
Efter et stykke tid slukker bagrudevar‐
men automatisk.Mikrofilter
Mikrofilteret filtrerer støv og blomsterpollen fra
luften i udvendig og recirkulationsdrift.
Dette filter bør udskiftes i forbindelse med ser‐
viceeftersyn på Deres bil, se side 215.
Klimaautomatik med udvidet funktion
1Sædevarme, venstre   512Temperatur, venstre3AUTO-program4Display5Maksimal køling6Temperatur, højre7Sædevarme, højre  518Kølefunktion9AUC/recirkulationsfunktion10Luftfordeling, højre11Luftmængde, AUTO-intensitet12Luftfordeling, venstre13Bagrudevarme14Kabinetemperaturføler — skal altid være fri15Optøning og afdugning af ruderSeite 156BetjeningKlima156
Online Edition for Part no. 01 40 2 966 112 - X/15
