2016 Alfa Romeo MiTo sensor

Voor de werking van de dagverlichting, zie de paragraaf
“Menuopties” in dit hoofdstuk. Als de dagverlichting wordt
uitgeschakeld, gaat er bij de ring A in stand
geen enkel licht
branden.
STADSLICHT EN DIMLICHT
Draai, met de contactsleutel in de stand MAR, de ring A fig. 35 naar
.
De dagverlichting wordt uitgeschakeld en het stadslicht en het dimlicht
worden ingeschakeld. Het controlelampje
gaat op het
instrumentenpaneel branden.
PARKEERLICHTEN
Deze lichten kunnen alleen worden ingeschakeld met de contactsleutel
in de stand STOP of verwijderd, door de ring A eerst naar stand
en vervolgens naar standte draaien.
Wanneer de parkeerverlichting ingeschakeld wordt, gaan ook de
kentekenverlichting en het stadslicht voor en achter branden (de
dagverlichting (DRL) blijft echter uit).
Het controlelampje
gaat op het instrumentenpaneel branden.
Met behulp van de richtingaanwijzerhendel kan de zijde van de
parkeerlichten (links of rechts) gekozen worden.
AUTOMATISCHE INSCHAKELING
KOPLAMPEN (AUTOLIGHT)
(Schemersensor)
(voor bepaalde versies/markten)
Deze op de voorruit geplaatste infrarood-ledsensor detecteert samen
met de regensensor de verschillen in sterkte van het omgevingslicht op
basis van de lichtgevoeligheid die in het Setup-menu is ingesteld:
hoe hoger de gevoeligheid, des te minder buitenlicht er nodig is om de
buitenverlichting in te schakelen.
Inschakeling
De schemersensor wordt ingeschakeld wanneer de ring A fig. 35 naar
wordt gedraaid. Op deze manier gaan, afhankelijk van de sterkte
van het buitenlicht, het stadslicht en het dimlicht automatisch branden.
BELANGRIJK De schemersensor is niet in staat om mist te detecteren.
In dat geval moet de verlichting handmatig ingeschakeld worden.
Wanneer de lichten door de sensor worden ingeschakeld, kunnen ook
de mistlampen (voor bepaalde versies/markten) en de
mistachterlichten ingeschakeld worden.
Wanneer de lichten automatisch uitgeschakeld worden, worden ook de
mistlampen en de mistachterlichten (indien ingeschakeld)
uitgeschakeld. De volgende keer dat de lichten automatisch
ingeschakeld worden, moeten de mistlampen handmatig ingeschakeld
worden (indien nodig).
Bij actieve sensor kunnen grootlichtsignalen worden gegeven, maar het
grootlicht zelf kan niet ingeschakeld worden. Draai, om dit licht in te
schakelen, de ring A naar
en schakel het dimlicht in.
Wanneer de lichten automatisch ingeschakeld zijn en vervolgens door
de sensor uitgeschakeld worden, gaat eerst het dimlicht en na enkele
seconden het stadslicht uit.
60
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als de geactiveerde sensor slecht functioneert, worden het stadslicht en
het dimlicht ongeacht de sterkte van het omgevingslicht ingeschakeld
en wordt het defect van de sensor op de display van het
instrumentenpaneel getoond.
Het is ook mogelijk om de sensor uit te schakelen en deze lichten
indien nodig handmatig in te schakelen.
GROOTLICHT
Om het grootlicht in te schakelen, moet de draaischakelaar A op
staan, en de hendel naar het stuurwiel tot tegen de aanslag
worden getrokken.
Het controlelampje
gaat op het instrumentenpaneel branden.
Wanneer de hendel weer naar het stuurwiel tot tegen de aanslag
wordt getrokken, wordt het grootlicht uitgeschakeld, gaat het dimlicht
weer branden en dooft het waarschuwingslampje
.
GROOTLICHTSIGNAAL
Trek hiervoor de hendel naar het stuurwiel (instabiele stand), ongeacht
de stand van de draaischakelaar A.
Het controlelampje
gaat op het instrumentenpaneel branden.
RICHTINGAANWIJZERS
Breng de hendel in de (stabiele) stand:
❒omhoog: schakelt de richtingaanwijzer rechts in;
❒omlaag: schakelt de richtingaanwijzer links in.
Het controlelampje
ofgaat op het instrumentenpaneel branden.
De richtingaanwijzers schakelen automatisch uit als het stuurwiel
weer wordt rechtgezet."Rijbaanwissel"-functie
Trek, als u het verwisselen van rijbaan wilt aangeven, de linker hendel
korter dan een halve seconde naar de instabiele stand. De
richtingaanwijzer aan de gekozen kant knippert 3 maal en wordt
vervolgens automatisch uitgeschakeld.
"FOLLOW ME HOME" SYSTEEM
Met dit systeem kan de ruimte vóór de auto een bepaalde periode
worden verlicht.
Inschakeling
Trek, met de contactsleutel in de stand STOP of verwijderd, de hendel
A binnen 2 minuten na het afzetten van de motor naar het stuurwiel.
Telkens dat de hendel wordt bediend, blijft de verlichting 30 seconden
langer branden, tot een maximum van 210 seconden; hierna schakelt
de verlichting automatisch uit.
Het
controlelampje op het instrumentenpaneel gaat branden (en
er verschijnt een melding op de display) zolang de functie actief is.
Het controlelampje gaat branden wanneer de hendel voor het eerst
wordt bediend en blijft branden totdat de functie automatisch wordt
uitgeschakeld. Telkens als de hendel wordt bediend, wordt uitsluitend
de inschakeltijd van de verlichting verlengd.
Uitschakeling
Houd de hendel A langer dan 2 seconden naar het stuurwiel
getrokken.
61
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

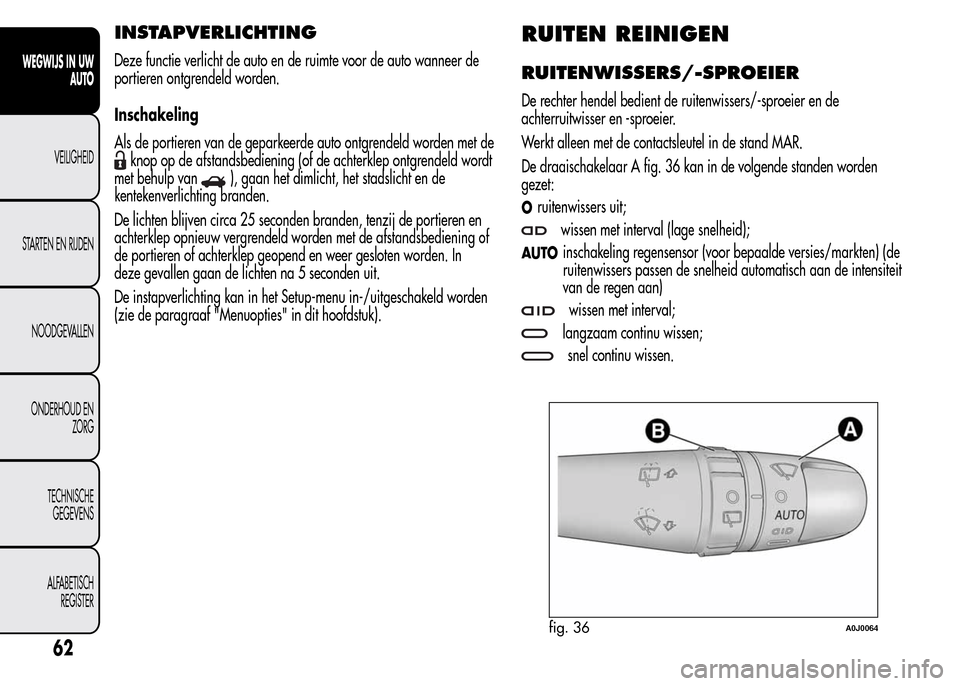

INSTAPVERLICHTING
Deze functie verlicht de auto en de ruimte voor de auto wanneer de
portieren ontgrendeld worden.
Inschakeling
Als de portieren van de geparkeerde auto ontgrendeld worden met de
knop op de afstandsbediening (of de achterklep ontgrendeld wordt
met behulp van
), gaan het dimlicht, het stadslicht en de
kentekenverlichting branden.
De lichten blijven circa 25 seconden branden, tenzij de portieren en
achterklep opnieuw vergrendeld worden met de afstandsbediening of
de portieren of achterklep geopend en weer gesloten worden. In
deze gevallen gaan de lichten na 5 seconden uit.
De instapverlichting kan in het Setup-menu in-/uitgeschakeld worden
(zie de paragraaf "Menuopties" in dit hoofdstuk).
RUITEN REINIGEN
RUITENWISSERS/-SPROEIER
De rechter hendel bedient de ruitenwissers/-sproeier en de
achterruitwisser en -sproeier.
Werkt alleen met de contactsleutel in de stand MAR.
De draaischakelaar A fig. 36 kan in de volgende standen worden
gezet:
Oruitenwissers uit;
wissen met interval (lage snelheid);
AUTOinschakeling regensensor (voor bepaalde versies/markten) (de
ruitenwissers passen de snelheid automatisch aan de intensiteit
van de regen aan)
wissen met interval;
langzaam continu wissen;
snel continu wissen.
fig. 36A0J0064
62
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Hef de hendel op (onstabiele stand) om de tijdelijke snelle wisstand in
te schakelen. Bij het loslaten keert de hendel terug naar de beginstand
en wordt de werking van de ruitenwissers automatisch afgebroken.
Gebruik de ruitenwisser nooit om opgehoopte sneeuw
of ijs van de voorruit te verwijderen. In dergelijke
omstandigheden wordt bij overbelasting van de
ruitenwisser de beveiliging ingeschakeld, waardoor de
ruitenwisser enkele seconden wordt uitgeschakeld. Als hierna de
ruitenwissers niet meer werken (ook niet na de sleutel te hebben
gedraaid en de motor opnieuw te hebben gestart), neem dan
contact op met het Alfa Romeo Servicenetwerk.
Schakel de ruitenwissers niet met van de ruit
opgeheven wisserbladen in.
"Intelligente" wis-/wasfunctie
Trek de hendel naar het stuur (onstabiele stand) om de ruitensproeier
in te schakelen. Als de hendel langer dan een halve seconde wordt
aangetrokken, dan worden in één beweging de ruitenwissers en
-sproeiers ingeschakeld.
Als de hendel wordt losgelaten, stoppen de ruitensproeiers
onmiddellijk terwijl de ruitenwissers nog drie slagen maken. Na circa
zes seconden volgt nog een extra reinigingsslag.
REGENSENSOR
(voor bepaalde versies/markten)
Dit is een infrarood-ledsensor die op de voorruit fig. 37 is geplaatst.Deze sensor detecteert de aanwezigheid van regen en regelt het
wissen van de voorruit aan de hand van de hoeveelheid water op de
ruit.
Inschakeling
De sensor wordt geactiveerd wanneer de draaischakelaar A fig. 36
naar de "automatische" stand wordt gedraaid ("AUTO" regeling): de
frequentie van de wisslagen wordt aangepast aan de hoeveelheid
water op de voorruit.
De sensor heeft een regelbereik dat oplopend varieert van
uitgeschakelde ruitenwissers (geen wisslagen) als de ruit droog is, tot
ruitenwissers die ingeschakeld worden met de 2
econtinue snelheid
(snel continu wissen) bij hevige regen.
De gevoeligheid van de regensensor kan in het Setup-menu ingesteld
worden (zie de paragraaf "Menuopties" in dit hoofdstuk).
fig. 37A0J0189
63
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als de motor wordt afgezet met de draaischakelaar A in de
"automatische" stand, wordt er geen wiscyclus uitgevoerd wanneer de
motor weer wordt gestart, ook al regent het. Dit voorkomt onverhoedse
activering van de regensensor wanneer de motor wordt gestart (bijv.
terwijl de voorruit met de hand wordt gewassen of als de ruitenwissers
met ijs aan de voorruit vastzitten).
Voer de volgende handelingen uit om de automatische werking van
het systeem te herstellen:
❒beweging van linker hendel van de automatische stand naar elke
andere stand en dan terug naar de automatische stand;
❒gevoeligheidsregeling (door aan de ringmoer A te draaien om te
verhogen of te verlagen).
Wanneer de regensensor weer geactiveerd wordt met een van de
hierboven beschreven handelingen, wordt deze activering gemeld
door één wisslag van de ruitenwissers, ongeacht de toestand van de
voorruit.
Als de gevoeligheid tijdens de werking van de regensensor wordt
gewijzigd, wordt een wisslag uitgevoerd om deze wijziging te
bevestigen.
Als een storing in de regensensor optreedt terwijl deze actief is, werkt
de ruitenwisser met een snelheid die overeenkomt met de
gevoeligheidsinstelling van de regensensor, ongeacht of er wel of geen
regen op de ruit aanwezig is (de storing van de sensor wordt op de
display aangegeven).
De sensor blijft werken en de ruitenwisser kan op continuwerking
worden ingesteld (1
eof 2esnelheid). De storingsmelding houdt aan
zolang de sensor actief is.
ACHTERRUITWISSER/-SPROEIER
(voor bepaalde versies/markten)
Inschakeling
Werkt alleen met de contactsleutel in de stand MAR.
Zet de draaischakelaar B fig. 36 van standOnaar stand
om de
achterruitwisser als volgt in te schakelen:
❒wissen met interval wanneer de ruitenwissers voor niet werken;
❒synchroon wissen met de ruitenwissers voor (maar met de halve
wisfrequentie);
❒continu wissen met ingeschakelde achteruitrijversnelling en
bediening.
Bij ingeschakelde ruitenwissers voor en als in de achteruit is
geschakeld, is de werking van de achterruitwisser continu. Door de
hendel naar het dashboard te trekken (onstabiele stand), wordt de
achterruitsproeier ingeschakeld.
Als de hendel ten minste een halve seconde in deze stand wordt
gehouden, dan wordt ook de achterruitwisser ingeschakeld. Door de
hendel los te laten, wordt de automatische wis-/wasregeling
ingeschakeld, net als voor de ruitenwissers voor.
64
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

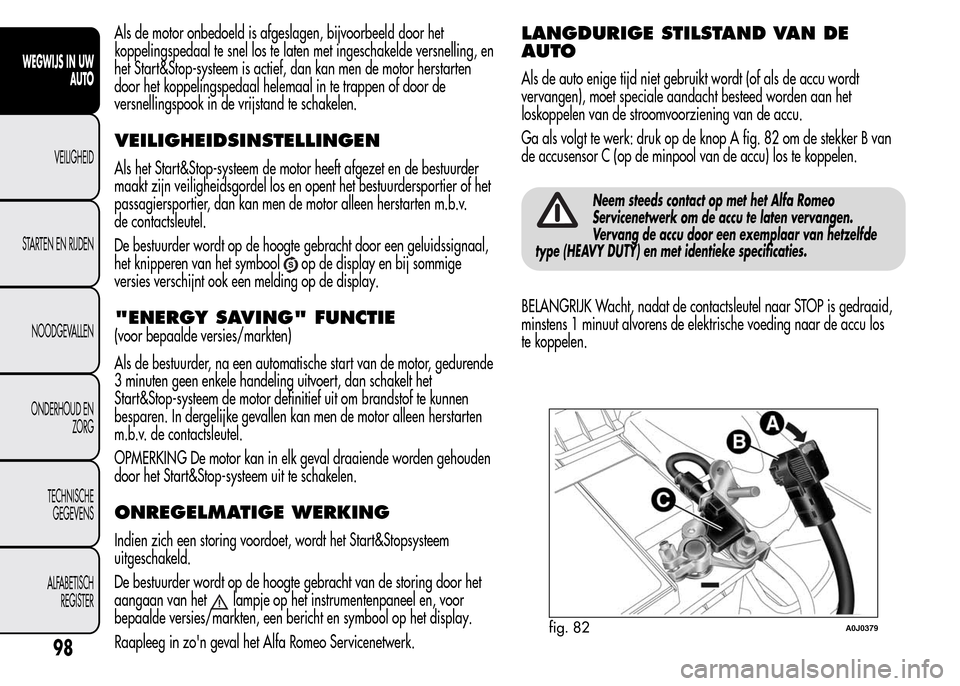

Als de motor onbedoeld is afgeslagen, bijvoorbeeld door het
koppelingspedaal te snel los te laten met ingeschakelde versnelling, en
het Start&Stop-systeem is actief, dan kan men de motor herstarten
door het koppelingspedaal helemaal in te trappen of door de
versnellingspook in de vrijstand te schakelen.
VEILIGHEIDSINSTELLINGEN
Als het Start&Stop-systeem de motor heeft afgezet en de bestuurder
maakt zijn veiligheidsgordel los en opent het bestuurdersportier of het
passagiersportier, dan kan men de motor alleen herstarten m.b.v.
de contactsleutel.
De bestuurder wordt op de hoogte gebracht door een geluidssignaal,
het knipperen van het symbool
op de display en bij sommige
versies verschijnt ook een melding op de display.
"ENERGY SAVING" FUNCTIE
(voor bepaalde versies/markten)
Als de bestuurder, na een automatische start van de motor, gedurende
3 minuten geen enkele handeling uitvoert, dan schakelt het
Start&Stop-systeem de motor definitief uit om brandstof te kunnen
besparen. In dergelijke gevallen kan men de motor alleen herstarten
m.b.v. de contactsleutel.
OPMERKING De motor kan in elk geval draaiende worden gehouden
door het Start&Stop-systeem uit te schakelen.
ONREGELMATIGE WERKING
Indien zich een storing voordoet, wordt het Start&Stopsysteem
uitgeschakeld.
De bestuurder wordt op de hoogte gebracht van de storing door het
aangaan van het
lampje op het instrumentenpaneel en, voor
bepaalde versies/markten, een bericht en symbool op het display.
Raapleeg in zo'n geval het Alfa Romeo Servicenetwerk.
LANGDURIGE STILSTAND VAN DE
AUTO
Als de auto enige tijd niet gebruikt wordt (of als de accu wordt
vervangen), moet speciale aandacht besteed worden aan het
loskoppelen van de stroomvoorziening van de accu.
Ga als volgt te werk: druk op de knop A fig. 82 om de stekker B van
de accusensor C (op de minpool van de accu) los te koppelen.
Neem steeds contact op met het Alfa Romeo
Servicenetwerk om de accu te laten vervangen.
Vervang de accu door een exemplaar van hetzelfde
type (HEAVY DUTY) en met identieke specificaties.
BELANGRIJK Wacht, nadat de contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de elektrische voeding naar de accu los
te koppelen.
fig. 82A0J0379
98
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

RADIOZENDAPPARATUUR EN MOBIELE
TELEFOONS
Radiozendapparatuur (autotelefoons, CB-zenders, radioamateurs e.d.)
mag alleen in de auto worden gebruikt met een aparte antenne die
aan de buitenkant is gemonteerd.
BELANGRIJK Het gebruik van deze apparaten in de auto (zonder
buitenantenne) kan storingen in de elektrische systemen van de auto
veroorzaken. Dit kan de veiligheid van de auto in gevaar brengen en
een potentieel gevaar voor de gezondheid van de passagiers
opleveren.
Tevens kan de zend- en ontvangstkwaliteit beperkt worden door het
afschermingseffect van de carrosserie.
Voor wat betreft het gebruik van mobiele telefoons (GSM, GPRS,
UMTS) met het officiële EU-keurmerk, wordt verwezen naar de
gebruiksaanwijzingen van de fabrikant van de mobiele telefoon.
PARKEERSENSOREN
(voor bepaalde versies/markten)
Deze sensoren bevinden zich in de achterbumper fig. 86 en detecteren
de aanwezigheid van obstakels achter het voertuig en waarschuwen
de bestuurder met een geluidssignaal.
INSCHAKELING
De sensoren worden ingeschakeld zodra de achteruitversnelling wordt
ingeschakeld. De frequentie van het geluidssignaal neemt toe
naarmate het obstakel dichter bij het voertuig komt.
AANWIJZINGEN OP DE DISPLAY
(Voor bepaalde versies/markten)
Wanneer de sensor is ingeschakeld, wordt het volgende schermbeeld
op de "Herconfigureerbare multifunctionele display" (voor bepaalde
versies/markten) weergegeven fig. 87.
fig. 86A0J0088
102
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

De informatie over de aanwezigheid en afstand van een obstakel ten
opzichte van de auto wordt gegeven door middel van de zoemers
en de display van het instrumentenpaneel.
Wanneer de sensoren meerdere obstakels signaleren, dan wordt alleen
rekening gehouden met het dichtstbijzijnde obstakel.
GELUIDSSIGNAAL
Zodra de achteruitversnelling wordt ingeschakeld, wordt automatisch
een geluidsmelding ingeschakeld wanneer er zich een obstakel achter
de auto binnen het meetbereik bevindt.De geluidsmelding:
❒neem toe naarmate de afstand tussen de auto en het obstakel
afneemt;
❒wordt ononderbroken wanneer de afstand tussen de auto en het
obstakel minder dan 30 cm bedraagt en stopt onmiddellijk als
de afstand toeneemt;
❒blijft constant als de afstand ongewijzigd blijft; als deze situatie de
zijsensoren betreft, zal de zoemer na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen tijdens manoeuvres langs
muren.
BELANGRIJK Het volume van het geluidssignaal kan worden ingesteld
via de optie "Geluidssterkte waarschuwingen" van de "Set-up menu".
Meetbereik
❒Meetbereik in het midden: 140 cm
❒Meetbereik aan de zijkanten: 60 cm
Wanneer de sensoren meerdere obstakels signaleren, dan wordt alleen
rekening gehouden met het dichtstbijzijnde obstakel.
WERKING MET AANHANGER
De werking van de sensoren wordt automatisch uitgeschakeld zodra
de elektrische stekker van de aanhanger in het stopcontact van de
trekhaak van de auto wordt gestoken. De sensoren worden
automatisch ingeschakeld zodra de stekker van de aanhangerkabel
verwijderd wordt.
fig. 87A0J0370
103
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
