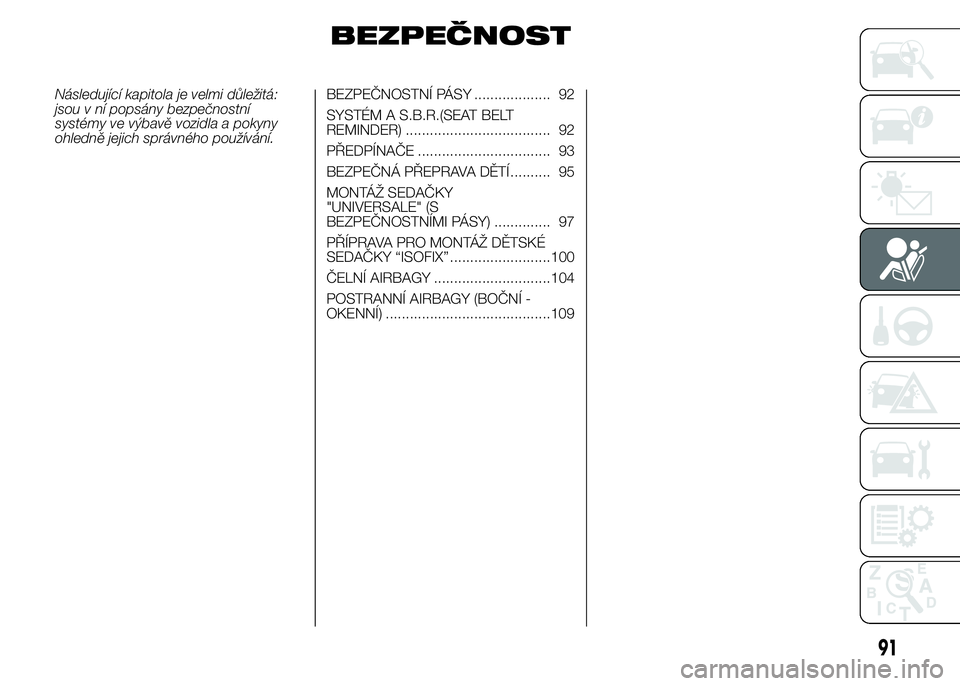

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.BEZPEČNOSTNÍ PÁSY ................... 92
SYSTÉM A S.B.R.(SEAT BELT
REMINDER) .................................... 92
PŘEDPÍNAČE ................................. 93
BEZPEČNÁ PŘEPRAVA DĚTÍ .......... 95
MONTÁŽ SEDAČKY
"UNIVERSALE" (S
BEZPEČNOSTNÍMI PÁSY) .............. 97
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX” .........................100
ČELNÍ AIRBAGY .............................104
POSTRANNÍ AIRBAGY (BOČNÍ -
OKENNÍ) .........................................109
91

POZOR
74) Existují dětské sedačky s úchyty
Isofix, které umožňují stabilní
upevnění k sedadlu bez použití
bezpečnostních pásů vozidla.
Pokyny k montáži jsou uvedeny v
části "Příprava pro montáž dětské
sedačky Isofix".
75) Na obrázku je zobrazena montáž
jen pro informaci. Při montáži
sedačky postupujte podle návodu
k použití, který musí být dodaný
spolu se sedačkou.
98
BEZPEČNOST

PŘÍPRAVA PRO
MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX”
Vozidlo je vybaveno úchyty ISOFIX, což
je nový evropský standard, díky němuž
je montáž sedačky rychlá, jednoduchá
a bezpečná.
Tradiční sedačku lze namontovat na
sedalo vedle sedadla se sedačku Isofix.
Na obr. 83 je zobrazen příklad sedačky
Isofix Universale, která je určena pro
hmotnostní skupinu 1.
76)
Pro ostatní hmotnostní skupiny jsou
určeny speciální sedačky Isofix, které se
smějí použít pouze v případě, že byly
vyprojektovány, vyzkoušeny a
homologovány pro dané vozidlo (viz
seznam vozidel dodávaný se
sedačkou).
UPOZORNĚNÍ Zadní prostřední místo
není určeno pro žádný typ dětské
sedačky Isofix.INSTALACE SEDAČKY
ISOFIX UNIVERSALE
Sedačku upevněte do kovových kotev
A obr. 84, které se nacházejí dole
mezi sedákem a opěradlem zadního
sedadla; pak po vyjmutí zadní plošiny
upevněte horní pás (dodávaný se
sedačkou) do úchytu B obr. 85 dole za
opěradlem.
83AB0A0067
A
84AB0A0068
85AB0A0069
100
BEZPEČNOST

Další podrobnosti o instalaci a/nebo
použití sedačky jsou uvedeny v návodu
k použití dodávaném se sedačkou.
77) 78) 79)
101
Upozorňujeme, že v případě sedaček
typu Isofix Universale je možné používat
všechny homologované typy označené
jako EHK R44/03 (R44/03 v platném
znění) "Isofix Universal".
V řadě doplňků Lineaccessori Abarth
lze zakoupit dětskou sedačku Isofix
Universale "Duo Plus" a specifickou
sedačku "G 0/1".

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské
sedačky Isofix na sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadla
Skupina0-10kg Protisměru jízdy EX
Skupina 0+ do 13 kgProti směru jízdy EX
Proti směru jízdy DX
Proti směru jízdy CX
Skupina 1 od 9 do 18 kgProti směru jízdy DX
Proti směru jízdy CX
Po směru jízdy BIUF
Po směru jízdy BIIUF
Po směru jízdy AIUF
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy Isofix v této hmotnostní skupině a/nebo třídě velikostí.
IUF: vhodný pro zádržné systémy ISOFIX pro děti spadající do univerzální kategorie, montované po směru jízdy a homologované pro použití pro hmotnostní
skupinu.
102
BEZPEČNOST

Hlavní upozornění
ohledně bezpečné
přepravy dětí
❒Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v
případě nárazu více ochráněno.
❒Dětskou sedačku montovanou proti
směru jízdy používejte co nejdéle,
pokud možno do dvou let věku
dítěte.
❒Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha
předního sedadla.
❒Po vypnutí airbagu na straně
spolucestujícího z funkce je nutno
podle trvalého svícení kontrolky
zkontrolovat, zda je airbag
skutečně odpojen.
❒Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto
návodem k vozidlu. Nepoužívejte
dětské sedačky, k nimž není přiložen
návod k použití.
❒Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v
nich nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.❒Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
❒Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
❒Nedovolte, aby si dítě dalo diagonální
úsek pásu pod paži nebo za záda.
❒Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
❒Po případné dopravní nehodě pořiďte
novou dětskou sedačku.
POZOR
76) Obrázek znázorňuje způsob
montáže pouze orientačně. Při
montáži sedačky postupujte podle
návodu k použití, který musí být
dodaný spolu se sedačkou.
77) Sedačka Isofix Universale, která
není ukotvena do všech tří úchytů,
neposkytne dítěti patřičnou
ochranu. Při nehodě vozidla může
dítě utrpět až smrtelný úraz.78) Sedačku montujte pouze ve
vozidle, které stojí. Správné
uchycení sedačky se pozná podle
řádného zaklapnutí úchytů
sedačky do třmenů. V každém
případě je nutno postupovat podle
návodu k použití, který musí
výrobce přiložit k sedačce.
79) Při montáži dětské sedačky
postupujte podle návodu k použití,
který musí být dodaný se
sedačkou.
