2016 Abarth 124 Spider čas

MANUÁLNÍ REŽIM
ŘAZENÍ
Chcete-li řadit manuálně, přesuňte páku
z polohy D do polohy M. Pokud se
chcete vrátit k manuálnímu řazení,
přesuňte páku z polohy M do polohy D.
UPOZORNĚNÍ Aktivace manuálního
řazení během jízdy nijak neohrožuje
převodovku.
UPOZORNĚNÍ Pokud se vrátíte
k manuálnímu řazení, když je vozidlo
zastaveno, může dojít k přeřazení na
M1.
UPOZORNĚNÍ Jestliže aktivujete
manuální režim řazení bez sešlápnutí
plynového pedálu při jízdě v rozsahu D,
5./6. převodový stupeň, převodovka
zařadí M4/M5.
Manuální řazení na vyšší/nižší
převodový stupeň
Řadicí pákou
Chcete-li zařadit vyššístupeň,
stiskněte jednou volicí páku+směrem
zpět.Chcete-li zařadit nižšístupeň,
stiskněte jednou volicí páku–směrem
vpřed.
Spínačem řazení
142)
Pro řazení nahoru na vyšší převodový
stupeň spínačem řazení přitáhněte
prstem spínač UP+/OFFobr. 89 jednou k sobě. Pro řazení dolů
na nižší převodový stupeň spínačem
řazení přitáhněte prstem spínač UP
+/OFFjednou k sobě.
Režim s pevným druhým
rychlostním stupněm
Pokud je volicí páka přesunuta směrem
zpět, když je rychlost vozidla 2 km/h
nebo nižší, převodovka se nastaví
do režimu na druhý rychlostní stupeň.
V tomto režimu je pevně zařazen druhý
rychlostní stupeň za účelem
snadnějšího rozjezdu z klidového stavu
a jízdy na kluzkých komunikacích,
například na zasněžených silnicích.
RYCHLOSTNÍ LIMIT PRO
ŘAZENÍ RYCHLOSTNÍCH
STUPŇŮ
Přeřazení na vyšší rychlostní stupeň
Vyšší rychlostní stupeň nelze zařadit,
pokud je rychlost vozidla nižší než
rychlostní limit.
Přeřazení na nižší rychlostní stupeň
Nižší rychlostní stupeň nelze zařadit,
pokud rychlost vozidla překračuje
rychlostní limit.
Funkce kick-down
Při úplném sešlápnutí plynového pedálu
během jízdy se zařadí nižší rychlostní
stupeň.
Auto-shift down
Během zpomalování vozidlo v závislosti
na rychlosti automaticky podřazuje.
PŘÍMÝ REŽIM(je-li součástí výbavy)
Přímý režim je možné použít
k dočasnému přeřazení pomocí spínače
řazení, když vozidlo jede s volicí pákou
v rozsahu D.
Přímý režim se zruší (uvolní) zastavením
vozidla.
UPOZORNĚNÍ V závislosti na rychlosti
vozidla nemusí být v přímém režimu
možné zařadit vyšší nebo nižší
rychlostní stupeň.
8907040110-124-007AB
114
STARTOVÁNÍ A PROVOZ

SPORT MODE
DRIVE SELECTION
Drive selection je systém pro přepínání
jízdních režimů vozidla. Navolením
režimuSPORTse zlepší reakce vozidla
na zacházení s pedálem akcelerace.
UPOZORNĚNÍ RežimSPORT
nepoužívejte při jízdě po kluzkých, tzn.,
mokrých či zasněžených vozovkách.
Pneumatiky by mohly začít klouzat.
Přepínač jízdních režimů
Stiskem přepínače jízdních režimů
obr. 90 na stranu režimuSPORT
(dopředu) aktivujte jízdní režim Sport.
Zatažením za přepínač jízdních režimů
směrem—(dozadu) jízdní režim Sport
vypnete.POZN.: Vypnutím zapalování se jízdní
režim Sport vypne.
POZN.: Jestliže pojedete na jízdní režim
Sport, vozidlo může jízdních stavů
samo podřadit nebo mírně akcelerovat.
TEMPOMAT
Tempomat je elektronické asistenční
zařízení, jehož účelem je udržovat
požadovanou rychlost vozidla, aniž by
bylo nutné používat plynový pedál.
Zařízení je možné používat při
rychlostech vyšších než 25 km/h
na dlouhých a rovných úsecích suchých
silnic pouze s občasnými změnami
směru jízdy (např. na dálnicích).
Proto se toto zařízení nedoporučuje
používat na silnicích mimo město
se silným provozem. Nepoužívejte jej
ve městě.
AKTIVACE / DEAKTIVACE
145) 146) 147) 148)
UPOZORNĚNÍ Když je vypnuto
zapalování, zachová se stav systému,
který byl aktivní před vypnutím. Pokud
je například zapalování vypnuto, když
byl aktivní tempomat, bude systém
aktivován při dalším zapnutí zapalování.
Aktivace zařízení
Modely s omezovačem rychlosti:
stiskněte spínač MODE. Rozsvítí se
výstražný indikátor
(žlutý).
9005210101-12A-001AB
116
STARTOVÁNÍ A PROVOZ
(je-li součástí výbavy)

UPOZORNĚNÍ Pokud je po stisknutí
spínače MODE v provozu omezovač
rychlosti, dalším stisknutím spínače
MODE zapněte tempomat.
Modely bez omezovače rychlosti:
stiskněte spínač ON. Rozsvítí se
výstražný indikátor
(žlutý).
Deaktivace zařízení
Modely s omezovačem rychlosti:
stiskněte spínač OFF/CANCEL.
Výstražný indikátor
(žlutý) zhasne.
UPOZORNĚNÍ Pokud je spínač MODE
stisknut, když je aktivní tempomat,
systém se přepne do režimu
nastavitelného omezovače rychlosti.
Modely bez omezovače rychlosti:
stiskněte spínač OFF/CANCEL.
Výstražný indikátor
(žlutý) zhasne.
Pokud byl nastaven tempomat,
rozsvítí se indikátor
(zelený). Dlouze
stiskněte spínač OFF/CANCEL, nebo jej
stiskněte dvakrát.
Jestliže tempomat nastaven nebyl,
rozsvítí se výstražný indikátor
(žlutý).
Stiskněte spínač OFF/CANCEL.
NASTAVENÍ
POŽADOVANÉ
RYCHLOSTI
Postupujte takto:
Modely s omezovačem rychlosti:
stisknutím spínače MODE aktivujte
tempomat. Rozsvítí se výstražný
indikátor tempomatu (žlutý);
Modely bez omezovače rychlosti:
stisknutím spínače ON aktivujte
tempomat. Rozsvítí se výstražný
indikátor tempomatu (žlutý);
zrychlete na požadovanou rychlost,
která musí být vyšší než 25 km/h;
stisknutím spínače SET/- nastavte
požadovanou rychlost tempomatu.
Tempomat je nastaven v momentu
stisknutí spínače SET/-. Současně
uvolněte plynový pedál. Rozsvítí sevýstražný indikátor
(zelený).
Nastavení rychlosti tempomatu není
možné provést za následujících
podmínek:
Automatická převodovka: volicí
páka je v poloze P nebo N;
Manuální převodovka: řadicí páka
je v neutrální poloze;
Je aktivována parkovací brzda;
Vozidla s omezovačem rychlosti:
je stisknut spínač MODE pro
nastavitelný omezovač rychlosti.
Jakmile dosáhnete požadované
rychlosti, uvolněte spínač SET/-, jinak
bude rychlost při stisknutém spínači
SET/- dále klesat (kromě případů, kdy
bude sešlápnut plynový pedál);
Na prudkém svahu může vozidlo
dočasně zpomalit, nebo může zrychlit
při sjíždění ze svahu.
Funkce tempomatu se zruší, pokud
rychlost vozidla klesne pod 21 km/h při
jízdě do prudkého svahu.
Tempomat se může vypnout, když
rychlost při jízdě do dlouhého a
prudkého svahu klesne o 15 km/h pod
nastavenou rychlost.
Rychlost vozidla nastavená
na tempomatu se zobrazuje
na přístrojovém panelu.
9105100101-877-877AB
117

ZVÝŠENÍ RYCHLOSTI
Zvýšení rychlosti pomocí spínače
tempomatu
Stiskněte a přidržte spínač RESUME/+.
Vozidlo zrychlí. Spínač uvolněte
po dosažení požadované rychlosti.
Chcete-li upravit přednastavenou
rychlost, stiskněte a ihned uvolněte
spínač RESUME/+. Opakovaným
stisknutím se bude přednastavená
rychlost zvyšovat podle počtu stisknutí
spínače.
Zvýšení rychlosti jedním stisknutím
spínače RESUME/+
Ukazatel rychlosti vozidla v km/h:
1 km/h.
Zvýšení rychlosti pomocí plynového
pedálu
Sešlápnutím plynového pedálu
zrychlete na požadovanou rychlost.
Stiskněte a ihned uvolněte spínač
SET/-.
UPOZORNĚNÍ Zrychlujte, když
potřebujete dočasně dosáhnout vyšší
rychlosti, je-li aktivován tempomat.
Vyšší rychlost neovlivňuje ani nemění
nastavenou rychlost. Pokud se chcete
vrátit k nastavené rychlosti, sejměte
nohu z plynového pedálu.SNÍŽENÍ RYCHLOSTI
Stiskněte a přidržte spínač SET/-,
vozidlo postupně zpomalí. Spínač
uvolněte po dosažení požadované
rychlosti.
Chcete-li upravit přednastavenou
rychlost,stiskněte a ihned uvolněte
spínač SET/-. Opakovaným stisknutím
se bude přednastavená rychlost
snižovat podle počtu stisknutí spínače.
Snížení rychlosti jedním stisknutím
spínače SET/-
Ukazatel rychlosti vozidla v km/h:
1 km/h.
ZVÝŠENÍ / SNÍŽENÍ
RYCHLOSTI
Zvýšení rychlosti
Pomocí spínače tempomatu:
stiskněte a přidržte spínač RESUME/+.
Vozidlo bude zrychlovat. Spínač
uvolněte po dosažení požadované
rychlosti. Chcete-li upravit
přednastavenou rychlost, stiskněte a
ihned uvolněte spínač RESUME/+.
Opakovaným stisknutím se bude
přednastavená rychlost zvyšovat podle
počtu stisknutí spínače.
Pomocí plynového pedálu:
sešlápnutím plynového pedálu zrychlete
na požadovanou rychlost. Stiskněte a
ihned uvolněte spínač SET/-.
UPOZORNĚNÍ Zrychlujte, když
potřebujete dočasně dosáhnout vyšší
rychlosti, je-li aktivován tempomat.
Vyšší rychlost neovlivňuje ani nemění
nastavenou rychlost. Pokud se chcete
vrátit k nastavené rychlosti, sejměte
nohu z plynového pedálu.
OBNOVENÍ RYCHLOSTI
Pokud byla funkce tempomatu zrušena
jiným způsobem, než stisknutím
spínače OFF/CANCEL (např.
sešlápnutím brzdového pedálu), a
systém zůstává aktivní, bude
po stisknutí spínače RESUME/+
automaticky obnovena poslední
nastavená rychlost.
Je-li rychlost vozidla nižší než 25 km/h,
zvyšte ji nejméně na 25 km/h a
stiskněte spínač RESUME/+.
DOČASNÉ VYŘAZENÍ
SYSTÉMU Z PROVOZU
Chcete-li systém dočasně vyřadit
z provozu, použijte jeden z následujících
způsobů: mírně sešlápněte brzdový
pedál / sešlápněte spojkový pedál
(verze s manuální převodovkou) /
stiskněte spínač OFF/CANCEL.
Je-li spínač RESUME/+ stisknut, když je
rychlost vozidla 25 km/h nebo vyšší,
systém se vrátí k předchozí nastavené
rychlosti.
118
STARTOVÁNÍ A PROVOZ

Poznámka
Pokud se vyskytne jakýkoli
z následujících stavů, je dočasně
zrušena funkce tempomatu:
je aktivována parkovací brzda;
Verze s omezovačem rychlosti:je
stisknut spínač MODE pro nastavitelný
omezovač rychlosti;
Automatická převodovka: volicí
páka je v poloze P nebo N u verzí s
manuální převodovkou: řadicí páka je
v neutrální poloze;
Automatická převodovka:
tempomat nelze vyřadit z provozu při
jízdě v manuálním režimu (volicí páka je
umístěna v poloze D až M). Proto
nebude brzdění motorem použito, i
když je náprava transaxle přeřazena
na nižší rychlostní stupeň. Pokud je
třeba zpomalit, zmenšete nastavenou
rychlost nebo sešlápněte brzdový
pedál.
Je-li systém tempomatu dočasně
vyřazen z provozu jednou
z odpovídajících podmínek, nelze
resetovat systém.
POZOR
145)Pokud ho nepoužíváte, vždy
tempomat vypněte. Ponechání tempomatu
v aktivovaném stavu v době, kdy není
používán, je nebezpečné, protože se může
nečekaně aktivovat při náhodném stisknutí
tlačítka. Výsledkem může být ztráta kontroly
vozidla a nehoda.
146)Při jízdě s aktivovaným zařízením
nepřesunujte řadicí páku do neutrální
polohy.
147)V případě selhání nebo poruchy
zařízení kontaktujte autorizovaný servis
Abarth.
148)Tempomat může být nebezpečný,
pokud systém není schopen udržovat
stálou rychlost. Za určitých podmínek může
rychlost dosáhnout příliš vysoké hodnoty a
to představuje riziko ztráty kontroly nad
vozidlem a dopravní nehody. Zařízení
nepoužívejte za silného provozu, při silném
větru, na náledí nebo na zasněžených či
kluzkých vozovkách.
OMEZOVAČ
RYCHLOSTI
(je-li součástí výbavy)
149) 150)
Omezovač rychlosti je možné nastavit
v rozmezí od 30 km/h do 200 km/h.
Systém sestává z displeje omezovače
rychlosti a spínače na volantu obr. 92.
9205281500-12A-002AB
119

DISPLEJ
Stav nastavení omezovače rychlosti se
zobrazuje na displeji přístrojového
bloku.
Pohotovostní obrazovka
Zobrazuje se při stisknutí spínače
omezovače rychlosti a zapnutí systému,
viz obr. 93. Pokud je systém vypnutý,
obrazovka zhasne.
Obrazovka nastavení
Zobrazuje se při stisknutí spínače SET/-
a nastavení rychlosti, viz obr. 94.Obrazovka zrušení
Zobrazí se při provedení libovolného
z následujících úkonů a při dočasném
vypnutí systému, viz obr. 95:
je stisknut spínač OFF/CANCEL;
je silně sešlápnut plynový pedál.
VÝSTRAŽNÝ AKUSTICKÝ
SIGNÁL
Pokud rychlost vozidla překročí
nastavenou rychlost přibližně o 3 km/h
nebo více, nepřerušovaně zní výstražný
tón a současně bliká obrazovka
nastavitelného omezovače rychlosti.
Výstražný tón zní a obrazovka bliká,
dokud rychlost vozidla neklesne
na nastavenou nebo nižší rychlost.
Zkontrolujte bezpečnost okolí a upravte
rychlost vozidla pomocí brzd. Kromě
toho dodržujte bezpečnější vzdálenost
od vozidel za vámi.
Je-li činnost systému dočasně zrušena
úplným sešlápnutím plynového pedálu,
na displeji nastavitelného omezovače
rychlosti se zobrazuje obrazovka
zrušení. Pokud rychlost vozidla překročí
nastavenou rychlost přibližně o 3 km/h
nebo více, zatímco se zobrazuje
obrazovka zrušení, bliká obrazovka
nastavení rychlosti, ale nezní výstražný
tón.
UPOZORNĚNÍ Je-li rychlost stiskem
spínače SET/- nebo RES/+ nastavena
na hodnotu, která je nižší než aktuální
rychlost vozidla, výstražný akustický
signál se nezapne asi po dobu
30 sekund, i když je rychlost vozidla
vyšší o 3 km/h než nově nastavená
rychlost. Při řízení nepřekračujte
nastavenou rychlost.
9305281501-12A-001
9405281501-12A-002
9505281501-12A-003
120
STARTOVÁNÍ A PROVOZ

ZAPNUTÍ / VYPNUTÍ
Zapnutí
Stisknutím spínače ON zapněte systém.
Otevře se obrazovka nastavitelného
omezovače rychlosti a rozsvítí se hlavní
světelný indikátor (žlutý) omezovače
rychlosti.
UPOZORNĚNÍ Pokud je po stisknutí
spínače ON v provozu tempomat,
dalším stisknutím spínače MODE
přejdete na nastavitelný omezovač
rychlosti.
Vypnutí
Chcete-li systém vypnout, proveďte
následující kroky:
Pokud byl nastaven tempomat
(rozsvítí se zelený indikátor): dlouze
stiskněte spínač OFF/CAN, nebo jej
stiskněte dvakrát. Obrazovka
omezovače rychlosti se již nezobrazuje
a zhasne světelný indikátor (zelený)
nastavení omezovače rychlosti.
Jestliže tempomat nastaven
nebyl(rozsvítí se žlutý výstražný
indikátor): stiskněte spínač OFF/CAN.
Obrazovka omezovače rychlosti se již
nezobrazuje a zhasne světelný indikátor
(žlutý) aktivace nastavitelného
omezovače rychlosti.
Pokud je spínač ON stisknut, když jeaktivní nastavitelný omezovač rychlosti,
systém se přepne do režimu
tempomatu.
NASTAVENÍ
POŽADOVANÉ
RYCHLOSTI
Postupujte takto:
stisknutím spínače ON zapněte
systém;
stisknutím tlačítka SET/- nastavte
rychlost. Pokud aktuální rychlost vozidla
činí 30 km/h (20 mph) nebo je vyšší,
nastaví se rychlost na aktuální rychlost
vozidla. Pokud je aktuální rychlost
vozidla menší než 30 km/h (20 mph),
nastaví se rychlost na 30 km/h
(20 mph);
zvýšení nastavené rychlosti:
stiskněte a přidržte spínač RES/+.
Nastavenou rychlost je možné zvyšovat
po 10 km/h (5 mph). Nastavenou
rychlost lze rovněž zvyšovat přibližně
po 1 km/h (1 mph) krátkým stiskem
spínače RES/+. Například, nastavená
rychlost se zvýší asi o 4 km/h (4 mph)
čtyřmi stisknutími spínače RES/+;
snížení nastavené rychlosti:
stiskněte a přidržte spínač SET/-.
Nastavenou rychlost je možné snižovat
po 10 km/h (5 mph). Nastavenou
rychlost lze rovněž snižovat přibližně
po 1 km/h (1 mph) krátkým stiskem
spínače SET/-. Například, nastavenárychlost se sníží asi o 4 km/h (4 mph)
čtyřmi stisknutími spínače SET/-.
POZNÁMKA Když je nastavená rychlost
vozidla zobrazena na přístrojovém
panelu, stisknutím spínače RES/+
nastavte zobrazenou rychlost vozidla.
POZNÁMKA Funkce systému je
dočasně zrušena při zrychlení vozidla
silným sešlápnutím plynového pedálu,
ale obnoví se, jakmile rychlost vozidla
klesne na nastavenou rychlost nebo
níže.
POZNÁMKA Při jízdě ze svahu může
rychlost vozidla překročit nastavenou
hodnotu.
DOČASNÉ VYŘAZENÍ
SYSTÉMU Z PROVOZU
Systém je dočasně vyřazen z provozu
(přepne se do pohotovostního režimu),
bude-li při zobrazeném omezovači
rychlosti proveden libovolný
z následujících úkonů:
je stisknut spínač OFF/CAN;
je silně sešlápnut plynový pedál.
Chcete-li znovu dosáhnout předchozí
nastavené rychlosti, stiskněte spínač
RES/+. Nastavenou rychlost je možné
změnit pomocí spínače SET/-, když je
systém v pohotovostním stavu.
121

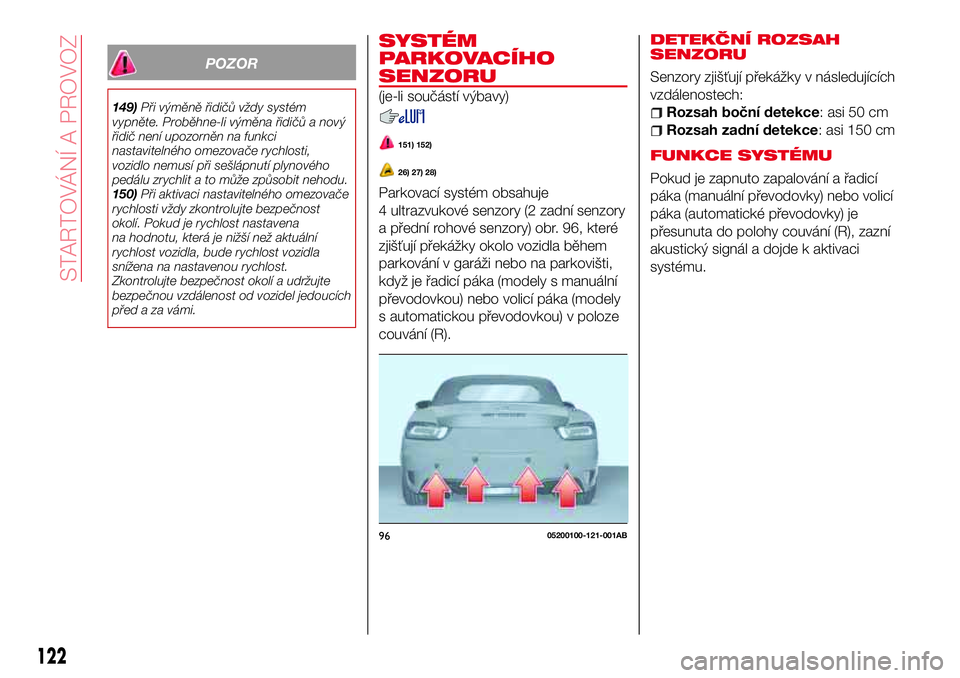

POZOR
149)Při výměně řidičů vždy systém
vypněte. Proběhne-li výměna řidičů a nový
řidič není upozorněn na funkci
nastavitelného omezovače rychlosti,
vozidlo nemusí při sešlápnutí plynového
pedálu zrychlit a to může způsobit nehodu.
150)Při aktivaci nastavitelného omezovače
rychlosti vždy zkontrolujte bezpečnost
okolí. Pokud je rychlost nastavena
na hodnotu, která je nižší než aktuální
rychlost vozidla, bude rychlost vozidla
snížena na nastavenou rychlost.
Zkontrolujte bezpečnost okolí a udržujte
bezpečnou vzdálenost od vozidel jedoucích
před a za vámi.
SYSTÉM
PARKOVACÍHO
SENZORU
(je-li součástí výbavy)
151) 152)
26) 27) 28)
Parkovací systém obsahuje
4 ultrazvukové senzory (2 zadní senzory
a přední rohové senzory) obr. 96, které
zjišťují překážky okolo vozidla během
parkování v garáži nebo na parkovišti,
když je řadicí páka (modely s manuální
převodovkou) nebo volicí páka (modely
s automatickou převodovkou) v poloze
couvání (R).
DETEKČNÍ ROZSAH
SENZORU
Senzory zjišťují překážky v následujících
vzdálenostech:
Rozsah boční detekce: asi 50 cm
Rozsah zadní detekce: asi 150 cm
FUNKCE SYSTÉMU
Pokud je zapnuto zapalování a řadicí
páka (manuální převodovky) nebo volicí
páka (automatické převodovky) je
přesunuta do polohy couvání (R), zazní
akustický signál a dojde k aktivaci
systému.
9605200100-121-001AB
122
STARTOVÁNÍ A PROVOZ
