Koltuklar, Güvenlik Sistemleri55
Kılavuzların kapakları çocuk emniyet
sistemi bağlanırken otomatik olarak geriye doğru dönerler.
Top-Tether sabitleme halkaları
Ülkeye özel donanımlara bağlı olarak,araçta iki veya üç bağlantı halkası
bulunabilir.
Top-tether sabitleme halkaları çocuk
emniyet sistemi sembolü : ile
işaretlenmiştir.ISOFIX olmayan çocuk emniyet
sistemleri için, Top-Tether kayışını
Top-Tether sabitleme halkalarına
bağlayın. Top-Tether çocuk emniyet sisteminin kemeri koltuk başlığının
altından her iki kılavuz çubuğun
arasından geçmelidir.
ISOFIX çocuk emniyet sistemleri için,
Top-Tether kayışını ISOFIX
donanımının dışında Top-Tether
sabitleme halkalarına da bağlayın.
Top-Tether çocuk emniyet sisteminin kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

56Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............56
Gösterge panelindeki eşya saklama gözleri ........................56
Torpido gözü ............................. 57
İçecek tutucuları ........................57
Gözlük bölmesi .......................... 57
Koltuğun altındaki eşya koyma gözü .......................................... 58
Orta konsoldaki eşya koyma yeri ............................................ 58
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................58
Bagaj bölümü ............................... 68
Bagaj bölmesi örtüsü .................70
Arka tabandaki eşya saklama gözü kapağı .............................. 70
Sabitleme halkaları ....................70
Üçgen ikaz reflektörü .................71
İlk yardım çantası ......................71
Tavan üstü bagaj taşıyıcısı ..........71
Tavan bagajı .............................. 71
Aracı yükleme talimatı .................72Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Gösterge panelindeki eşya
saklama gözleri
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.
Diğer bir eşya saklama yeri de torpido
gözünün üzerindedir.
Açmak için, düğmeye basın.
Eşya saklama bölümlerinin kapakları
sürüş esnasında kapalı olmalıdır.

Eşya saklama ve bagaj bölümleri57Torpido gözü
Açmak için, kolu çekin.
Aracı sürerken torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları, orta konsolda ve
orta konsolun arka tarafında bulunur.
Arka koltuk bardak tutucusunu
kullanmak için, arka koltuk
dayanağındaki kayışı çekin.
Gözlük bölmesi
Aşağı doğru yatırın ve açın.
Bu göze ağır nesneler koymayın.

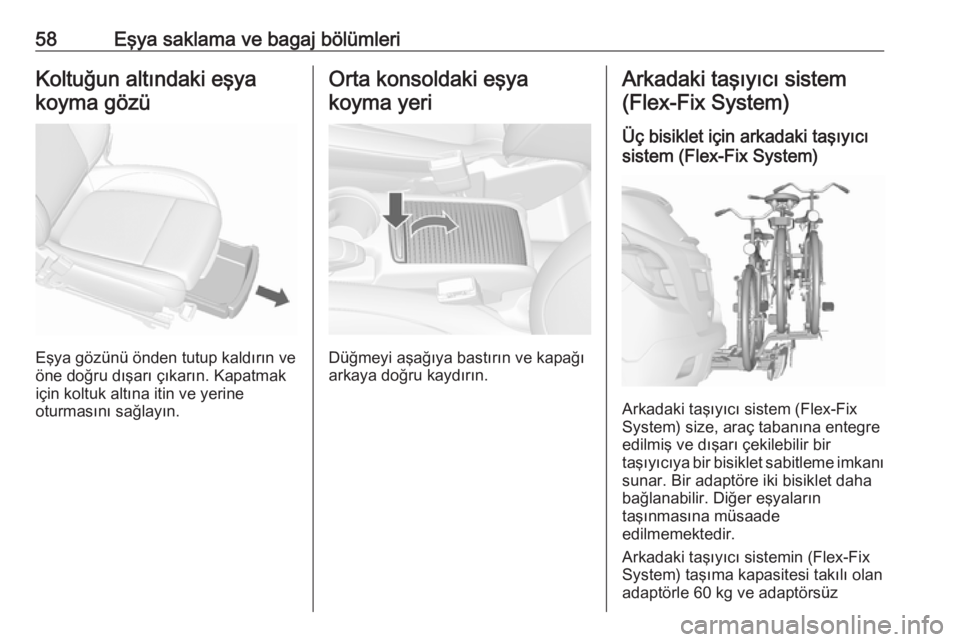

58Eşya saklama ve bagaj bölümleriKoltuğun altındaki eşyakoyma gözü
Eşya gözünü önden tutup kaldırın ve
öne doğru dışarı çıkarın. Kapatmak
için koltuk altına itin ve yerine
oturmasını sağlayın.
Orta konsoldaki eşya
koyma yeri
Düğmeyi aşağıya bastırın ve kapağı
arkaya doğru kaydırın.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Üç bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
System) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bir bisiklet sabitleme imkanı
sunar. Bir adaptöre iki bisiklet daha
bağlanabilir. Diğer eşyaların
taşınmasına müsaade
edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 60 kg ve adaptörsüz

Eşya saklama ve bagaj bölümleri5930 kg'dır. Bu sayede dışarıya çekilen
taşıyıcıya elektrikli bisiklet de
bağlanabilir. Adaptördeki maksimum
yük her bisiklet için 20 kg'dır.
Bir bisikletin aks açıklığı
1,15 metre mesafeyi aşmamalıdır.
Aksi takdirde bisikletin düzgün
sabitlenmesi mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem (Flex-Fix System) uzatıldığında ve araç
tamamen dolu ise, şasi boşluğu
azalır.
Yol çok eğimli ise veya bir rampa
ya da tümsek üzerinden geçerken aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bisikletler
hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.
9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde

60Eşya saklama ve bagaj bölümleriaçıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arkadaki taşıyıcı sistemi ilk kez
kullanmadan önce, plakayı takın.
Arka lambaların dışarıya katlanması
Arka lambaları takmak için, her iki
vidayı ( 1) sökün. Arka lambaları
bağlantı elemanından öne ( 2) ve
aşağıya doğru çekin ve yana
döndürün.
Arka lambaları tespit elemanına ( 1)
bastırın ve lambaları tespit etmek için vidaları ( 2) sıkın.

Eşya saklama ve bagaj bölümleri61Tekerlek girintisinin dışarıya
katlanması
Kayışı sökün ve tekerlek girişini
dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Kayışı çıkartın ve her iki sıkıştırma
kolunu mümkün olduğunca yana
döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.
Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı ( 1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı ( 2) yukarı doğru kaldırın.

62Eşya saklama ve bagaj bölümleriTaşıyıcıyı (1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
Düğmeye ( 1) basın ve taşıyıcının ( 2)
sol tarafını çıkartın.
Düğmeye ( 1) basın ve taşıyıcının sol
parçasını sağ parçaya ( 2) takın.
Bir bisiklet bağlanması
1. Pedalları, şekilde gösterilen
konuma getirin ve bisikleti
tekerlek girintisine yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
