Automobilio priežiūra183Artimosios šviesos
1. Atjunkite priekinio žibintolemputės lizdo jungtį.
2. Paspauskite spyruoklės gnybtą, atkabinkite jį.
3.Išimkite lemputę iš lemputės lizdo
ir pakeiskite ją.
4. Įstatydami naują lemputę, kilpeles
įstatykite į atšvaito angas.
5. Sumontuokite priekinio žibinto bloką atgal.
6. Užfiksuokite spyruoklinę sąvaržą.
7. Prijunkite lemputės lizdo jungtį.
8. Uždėkite apsauginį priekinio žibinto gaubtą ir pritvirtinkite.
Ilgosios šviesos
1. Ištraukite lemputės lizdą.
2. Išimkite lemputę iš lemputės lizdo
ir pakeiskite ją.
3. Įstatydami naują lemputę, kilpeles
įstatykite į atšvaito angas.
4. Sumontuokite priekinio žibinto bloką atgal.
5. Uždėkite apsauginį priekinio žibinto gaubtą ir pritvirtinkite.

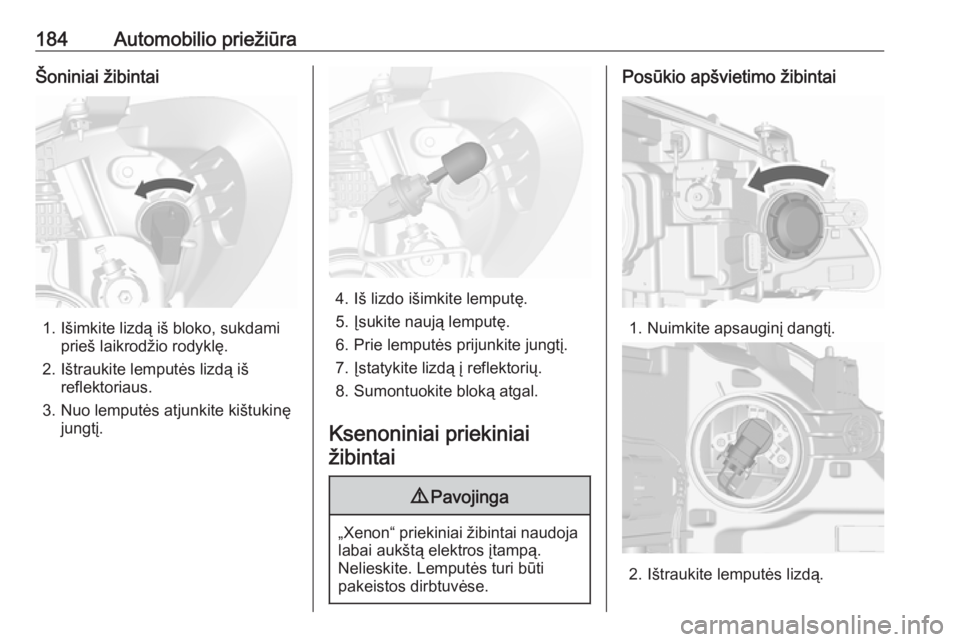

184Automobilio priežiūraŠoniniai žibintai
1. Išimkite lizdą iš bloko, sukdamiprieš laikrodžio rodyklę.
2. Ištraukite lemputės lizdą iš reflektoriaus.
3. Nuo lemputės atjunkite kištukinę jungtį.
4. Iš lizdo išimkite lemputę.
5. Įsukite naują lemputę.
6. Prie lemputės prijunkite jungtį.
7. Įstatykite lizdą į reflektorių.
8. Sumontuokite bloką atgal.
Ksenoniniai priekiniai žibintai
9 Pavojinga
„Xenon“ priekiniai žibintai naudoja
labai aukštą elektros įtampą.
Nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Posūkio apšvietimo žibintai
1. Nuimkite apsauginį dangtį.
2. Ištraukite lemputės lizdą.

Automobilio priežiūra185
3.Išimkite lemputę iš lemputės lizdo
ir pakeiskite ją.
4. Įstatydami naują lemputę, kilpeles
įstatykite į atšvaito angas.
5. Sumontuokite priekinio žibinto bloką atgal.
6. Uždėkite apsauginį priekinio žibinto gaubtą ir pritvirtinkite.
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės
1. Pasukite atitinkamą ratą vidun, kad lengviau pasiektumėte tris
„Torx“ sraigtus rato arkos viduje ir galėtumėte juos atsukti.
Automobilio įrankiai 3 194.
2. Patraukite ir palaikykite įdėklą, kad pasiektumėte lemputės
laikiklį.
3. Patraukite fiksavimo briauną (1) išorėn ir ištraukite kištukinę jungtį
(2) iš lemputės lizdo.
4. Pasukite lemputės laikiklį prieš laikrodžio rodyklę (3) ir išimkite iš
atšvaito.
5. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
7. Surinkite atgal įdėklą ir prisukite tris „Torx“ sraigtus.

186Automobilio priežiūraPriekiniai posūkių žibintai
1. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir ją
atlaisvinkite.
2. Lengvai įspauskite lemputę į lizdą, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
3. Lemputės laikiklį įstatykite į atšvaitą, pasukite pagal laikrodžio
rodyklę ir užfiksuokite.
Galiniai žibintai
Kairėje pusėje
1. Atsuktuvu atlaisvinkite abu gaubtus atitinkamose išorinėse
pusėse. Nuimkite abu dangčius ir
atsukite varžtus. Nuimkite skydelį.
2. Pirmiausiai atlaisvinkite gaubtą, įkišdami atsuktuvą į išėmą. Tada
atlaisvinkite gaubtą priekyje ir
viršuje. Nuimkite dangtelį.

Automobilio priežiūra187Dešinėje pusėje
1. Nuimkite daiktų laikymo vietosdangtį ir ištraukite padangųremonto rinkinį.
2. Nuimkite gaubtą.
3. Galinis / stabdžių žibintas (1)
Posūkio signalo žibintas (2)
Atbulinės eigos žibintas (3)
4. Išimkite lemputės korpusą. Išimkite lemputę ir įstatykite
naują.
5. Įstatykite lemputės laikiklį į galinių
žibintų bloką. Uždarykite
dangtelius ir užfiksuokite.
6. Įjunkite degimą, įjunkite ir patikrinkite visas šviesas.
Šoniniai posūkių žibintai
Jei žibintai neveikia, paprašykite, kad
juos patikrintų autoserviso
specialistai.

188Automobilio priežiūraCentrinis viršutinis stabdžiųžibintas
Jei centrinis viršutinis stabdžių
žibintas neveikia, paprašykite, kad jį
patikrintų autoserviso specialistai.
Registracijos numerio
apšvietimas
1. Ištraukite lemputę atsuktuvu.
2. Nuimkite lemputės korpusą žemyn, stengdamiesi nenutraukti
laido.
Sukite lemputės laikiklį prieš
laikrodžio rodyklę, kad ją
atlaisvintumėte.
3. Išimkite lemputę iš laikiklio ir įsukite naują.
4. Lemputės laikiklį įstatykite į lemputės korpusą ir pasukite
pagal laikrodžio rodyklę.
5. Įdėkite lemputės korpusą ir pritvirtinkite atsuktuvu.
Salono apšvietimas
Plafonų lemputės 1. Kad nuimtumėte, plokščiuoju atsuktuvu atitraukite priešingą
lemputės jungiklio pusę.
2. Išimkite lemputę.
3. Pakeiskite lemputę.
4. Įstatykite lemputės bloką atgal.

Automobilio priežiūra189Krovinių skyriaus lemputė
1. Ištraukite lemputę atsuktuvu.
2. Išimkite lemputę.
3. Įsukite naują lemputę.
4. Įstatykite lemputę.
Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Ką tik paminėtoje dėžutėje yra keli pagrindiniai teigiamo akumuliatoriaus
gnybto saugikliai. Jei reikia,
pakeiskite juos dirbtuvėse.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite saugiklių trauktuvą ant
atitinkamo tipo saugiklio (iš viršaus ar
šono) ir ištraukite saugiklį.
Saugiklių dėžutė variklio skyriuje
Saugiklių dėžė yra variklio skyriuje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.

190Automobilio priežiūra
Minisaugikliai
Nr.Grandinė1Stoglangį.2Išoriniai veidrodėliai3–4–5Elektrinio stabdžio valdymo
modulis6Išmanusis akumuliatoriaus
jutiklis7–8Pavarų dėžės valdymo modulis9–10Priekinių žibintų suvedimas11Galinio lango valytuvas12Šildomas galinis langas13Priekinių žibintų pavara (kairėje)14Šildomi išoriniai veidrodėliai15–16Sėdynių šildymas17Pavarų dėžės valdymo modulisNr.Grandinė18Variklio valdymo modulis19Degalų siurblys20–21Aušinimo ventiliatorius22–23Uždegimo ritė / variklio valdymo
modulis24Plautuvo siurblys25Priekinio žibinto pavara (deši‐ nėje)26Variklio valdymo jutikliai27–28Degimas29Degimas30Išmetimo sistema31Kairysis tolimųjų šviesų žibintas32Dešinysis tolimųjų šviesų
žibintas33Variklio valdymo modulis
