2016.5 OPEL KARL ESP

Instrumentos, elementos de manuseamento65
Definir formato da hora
Para selecionar o formato de hora
pretendido, tocar nos botões do ecrã
12 h ou 24 h .
Definir formato da data
Para selecionar o formato de data
pretendido, selecionar Definir
formato da data e escolher entre as
opções disponíveis no submenu.
Automático
Para escolher se a hora e a data
devem ser definidas de forma
automática ou manual, selecionar Automático .
Para definir a hora e a data
automaticamente, selecionar Ligado
- RDS .
Para definir a hora e a data
manualmente, selecionar Desligado -
Manual . Se Automático estiver
configurado como Desligado -
Manual , os itens do submenu Definir
hora e Definir data ficam disponíveis.
Definir a hora e a data
Para ajustar as definições de hora e
data, selecionar Definir hora ou
Definir data .
Tocar em + e - para ajustar as
definições.Tomadas
Uma tomada de 12 V encontra-se na
consola central.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada as tomadas de alimentação são desactivadas.
Além disso, a tomada de alimentação
é desactivada no caso de uma tensão baixa da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.

Instrumentos, elementos de manuseamento67Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
O número de LED mostra o nível do
depósito de combustível.
A seta indica o lado do veículo onde
está situada a portinhola do depósito de combustível.
Durante o funcionamento com gás
líquido, é mostrado o nível do
depósito de gás.
O indicador de controlo Y acende-se
se o nível de combustível no depósito
estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta para o
funcionamento a gasolina quando os
depósitos de gás estão vazios
3 68.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
A quantidade necessária para atestar o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.

Instrumentos, elementos de manuseamento77Temperatura do líquido dearrefecimento do motor
W acende-se a vermelho.
Acende-se quando o motor está a trabalhar
Parar, desligar o motor.Atenção
Temperatura do líquido de
arrefecimento demasiado
elevada.
Verificar o nível do líquido de
arrefecimento 3 148.
Se houver líquido de arrefecimento
suficiente, recorra a uma oficina.
Sistema de controlo da pressão dos pneus
w acende-se ou pisca a amarelo.
Acende-se Perda da pressão dos pneus. Parar
imediatamente e verificar a pressão
dos pneus.
Pisca
Avaria no sistema ou pneu montado
sem sensor de pressão (p. ex., roda
sobresselente). Depois de
60-90 segundos, a luz de aviso
acende-se continuamente. Consultar
uma oficina.
Sistema de controlo da pressão dos
pneus 3 166.
Pressão do óleo de motor
I acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar
em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Carregar na embraiagem.
2. Colocar a alavanca selectora em ponto-morto.
3. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção.
Durante um Autostop, a unidade
de servofreio continua
operacional.
Não retirar a chave enquanto o
veículo não estiver parado, caso
contrário a tranca da direcção
poderá engatar inesperadamente.
Verificar o nível do óleo antes de
procurar a ajuda de uma oficina
3 147.
Nível de combustível baixo
Y acende-se ou pisca a amarelo.

80Instrumentos, elementos de manuseamentoRodar a roda de regulação para
selecionar um submenu do menu
principal ou para definir um valor
numérico.
Premir SET/CLR para selecionar
uma função ou confirmar uma
mensagem.
As mensagens do veículo e de
serviço são apresentadas no Centro
de Informação do Condutor, se
necessário. Confirmar as mensagens
premindo SET/CLR. Mensagens do
veículo 3 85.
Informação sobre a viagem/
combustível
São possíveis as seguintes páginas:
Conta-quilómetros parcial
O conta-quilómetros parcial
apresenta a distância actual desde
que foi feita uma determinada
reposição.
O conta-quilómetros parcial conta até 9 999 km e em seguida volta a 0.
Para reiniciar, premir SET/CLR
durante alguns segundos.
Autonomia do combustível
A autonomia é calculada com base
no nível atual do depósito de
combustível no momento e no
consumo atual. O mostrador
apresenta valores médios.
Depois de reabastecer, a
quilometragem possível com o actual combustível é actualizada
automaticamente após um curto
espaço de tempo.
Quando o nível de combustível no
depósito é baixo, surge uma
mensagem no visor e a luz de aviso
Y no indicador do nível de
combustível acende-se.

Instrumentos, elementos de manuseamento83Pressão dos pneus
As pressões dos pneus de todas as
rodas são apresentadas nesta página
durante a condução 3 166.
Programação dos pneus
Este visor permite fazer corresponder
pneus e jantes novos através dos
sensores do sistema de controlo da
pressão dos pneus 3 166.
Carga dos pneus
É possível selecionar a categoria de
pressão dos pneus de acordo com a
pressão real de enchimento dos
pneus 3 166.
Temperatura exterior
Apresentação da temperatura
exterior atual.
Idioma
Seleccionar o idioma preferido do
país como idioma do mostrador.
Hora
Apresentação da hora atual.

84Instrumentos, elementos de manuseamentoVisor de informação
O Visor de informação está situado
no painel de instrumentos, perto do
conjunto de instrumentos.
Consoante a configuração do
veículo, este tem um
● Mostrador de informação gráfica
ou
● Mostrador de informação a cores
de 7" com funcionalidade de ecrã
táctil
O veículo possui um Mostrador de
informação a cores de7" com
funcionalidade de ecrã táctil.
Os visores de informação podem
indicar:
● hora 3 64
● temperatura exterior 3 64
● data 3 64
● sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● indicação de instruções dos sensores de estacionamento
3 133● mensagens do sistema
● configurações para personalização do veículo
3 88
Mostrador de informação gráfica
Premir X para ligar o mostrador.
Premir MENU para selecionar a
página do menu principal.
Rodar MENU para selecionar uma
página do menu.
Premir MENU para confirmar uma
selecção.
Premir BACK para sair de um menu
sem alterar uma definição.
Mostrador de informação a cores
de 7"
Seleccionar menus e definições
O acesso aos menus e configurações
é feito através do visor.
Premir X para ligar o mostrador.
Premir ; para visualizar a página
inicial.
Tocar com o dedo no ícone de
apresentação do menu pretendido.
Tocar no ícone respetivo para
confirmar uma seleção.
Tocar em 9 para voltar ao nível de
menu superior seguinte.

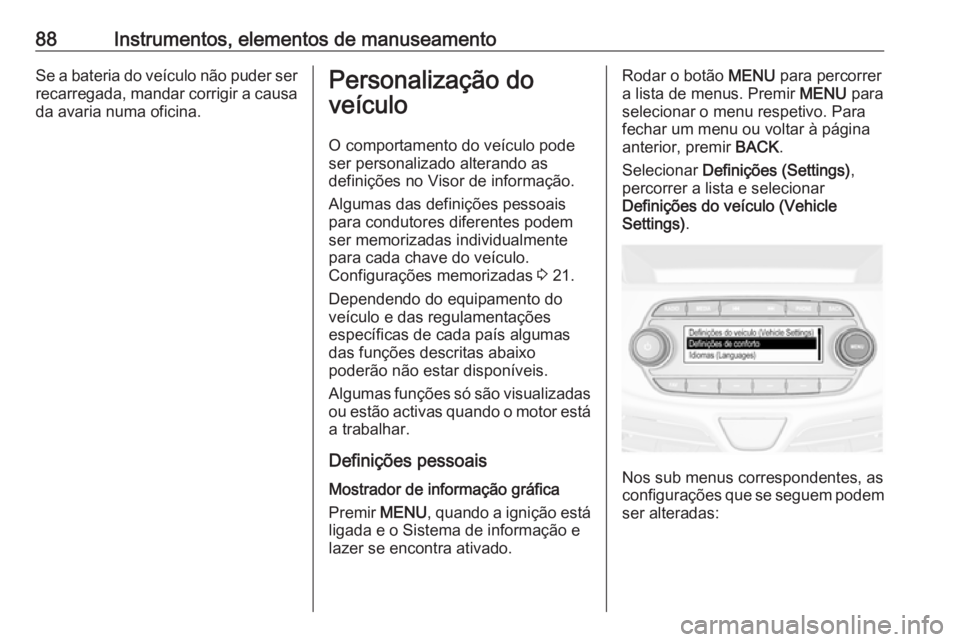

88Instrumentos, elementos de manuseamentoSe a bateria do veículo não puder ser
recarregada, mandar corrigir a causa da avaria numa oficina.Personalização do
veículo
O comportamento do veículo pode
ser personalizado alterando as
definições no Visor de informação.
Algumas das definições pessoais
para condutores diferentes podem
ser memorizadas individualmente
para cada chave do veículo.
Configurações memorizadas 3 21.
Dependendo do equipamento do
veículo e das regulamentações
específicas de cada país algumas
das funções descritas abaixo
poderão não estar disponíveis.
Algumas funções só são visualizadas
ou estão activas quando o motor está
a trabalhar.
Definições pessoais
Mostrador de informação gráfica
Premir MENU, quando a ignição está
ligada e o Sistema de informação e
lazer se encontra ativado.Rodar o botão MENU para percorrer
a lista de menus. Premir MENU para
selecionar o menu respetivo. Para
fechar um menu ou voltar à página
anterior, premir BACK.
Selecionar Definições (Settings) ,
percorrer a lista e selecionar
Definições do veículo (Vehicle
Settings) .
Nos sub menus correspondentes, as
configurações que se seguem podem
ser alteradas:

Instrumentos, elementos de manuseamento89Definições do veículo (Vehicle
Settings)
● Sistema de deteção de colisão
Assistência no estacionamento :
Activa ou desactiva o sistema
ultra-sónico de ajuda ao
estacionamento.
● Definições de conforto
Vol. aviso sonoro : Altera o
volume dos sinais sonoros de aviso.
Personalização por condutor :
Activa ou desactiva a função de
personalização.
Limpeza automática do para- -brisas em marcha-atrás : Activa
ou desactiva o accionamento
automático do limpa-vidros do
óculo traseiro quando a marcha-
-atrás é engatada.
● Idiomas (Languages) : percorrer
a lista e selecionar o idioma
pretendido.
● Iluminação
Luzes do localizador de veículo :
Activa ou desactiva a iluminação de entrada no veículo.Iluminação de saída : ativa ou
desativa a iluminação de saída e altera a duração da iluminação.
● Trancagem elétrica das portas
Impedir tranc. c/porta aberta :
Activa ou desactiva a função de
trancagem automática das
portas quando há uma porta
aberta.
Trancagem retardada portas :
Activa ou desactiva a função retardada de trancagem das
portas. Esta funcionalidade
retarda a trancagem efetiva das
portas até que todas estejam
fechadas.
● Bloqueio, desbloqueio e
arranque remotos
Feedback destrancagem rem. :
Activa ou desactiva a informação
da luz de aviso de perigo ao
destrancar.
Feedback trancagem remota :
Altera o tipo de resposta dada ao
trancar o veículo.
Destrancagem remota de portas :
Altera a configuração para
destrancar apenas a porta docondutor ou a totalidade do
veículo ao destrancar.
Nova trancagem auto portas :
Activa ou desactiva a função de
retrancamento automático
depois de destrancar sem abrir o veículo.
● Repor definições de fábrica :
Reinicia todas as definições para
as definições de fábrica.
● Modo de manobra :
Quando ativado, todos os visores
do veículo são bloqueados e não
poderão ser realizadas
alterações no sistema.
Consultar o Manual de
Informação e Lazer.
Definições pessoais
7" Mostrador de informação a cores
Premir ;, selecionar Definições e em
seguida Veículo no ecrã táctil.
