2016.5 OPEL INSIGNIA adblue

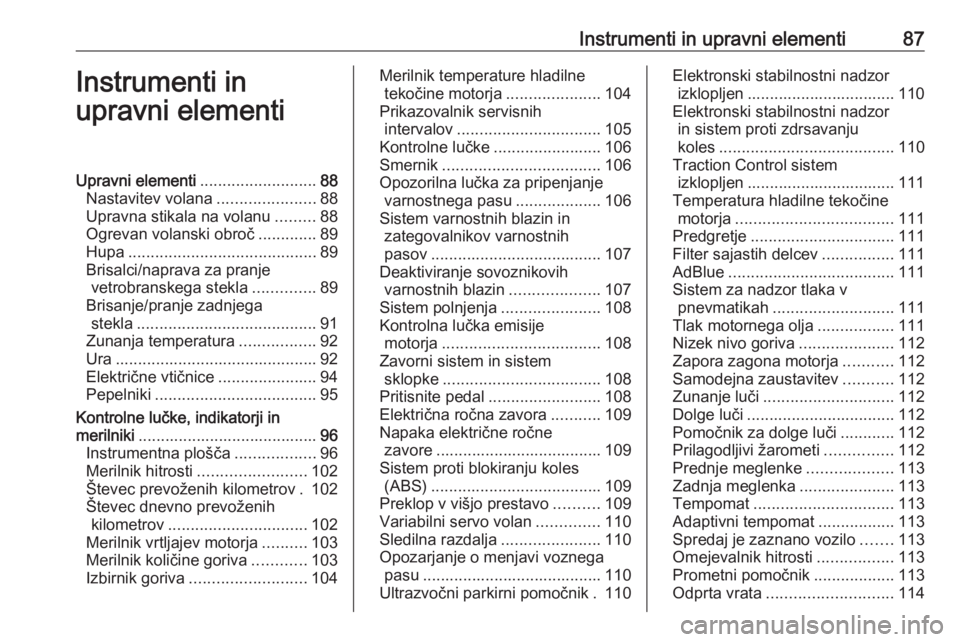

Instrumenti in upravni elementi87Instrumenti in
upravni elementiUpravni elementi ..........................88
Nastavitev volana ......................88
Upravna stikala na volanu .........88
Ogrevan volanski obroč .............89
Hupa .......................................... 89
Brisalci/naprava za pranje vetrobranskega stekla ..............89
Brisanje/pranje zadnjega stekla ........................................ 91
Zunanja temperatura .................92
Ura ............................................. 92
Električne vtičnice ......................94
Pepelniki .................................... 95
Kontrolne lučke, indikatorji in
merilniki ........................................ 96
Instrumentna plošča ..................96
Merilnik hitrosti ........................ 102
Števec prevoženih kilometrov . 102
Števec dnevno prevoženih kilometrov ............................... 102
Merilnik vrtljajev motorja ..........103
Merilnik količine goriva ............103
Izbirnik goriva .......................... 104Merilnik temperature hladilne
tekočine motorja .....................104
Prikazovalnik servisnih intervalov ................................ 105
Kontrolne lučke ........................106
Smernik ................................... 106
Opozorilna lučka za pripenjanje varnostnega pasu ...................106
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ...................................... 107
Deaktiviranje sovoznikovih varnostnih blazin ....................107
Sistem polnjenja ......................108
Kontrolna lučka emisije motorja ................................... 108
Zavorni sistem in sistem sklopke ................................... 108
Pritisnite pedal ......................... 108
Električna ročna zavora ...........109
Napaka električne ročne zavore ..................................... 109
Sistem proti blokiranju koles (ABS) ...................................... 109
Preklop v višjo prestavo ..........109
Variabilni servo volan ..............110
Sledilna razdalja ......................110
Opozarjanje o menjavi voznega pasu ........................................ 110
Ultrazvočni parkirni pomočnik . 110Elektronski stabilnostni nadzor izklopljen ................................. 110
Elektronski stabilnostni nadzor in sistem proti zdrsavanju
koles ....................................... 110
Traction Control sistem izklopljen ................................. 111
Temperatura hladilne tekočine motorja ................................... 111
Predgretje ................................ 111
Filter sajastih delcev ................111
AdBlue ..................................... 111
Sistem za nadzor tlaka v pnevmatikah ........................... 111
Tlak motornega olja .................111
Nizek nivo goriva .....................112
Zapora zagona motorja ...........112
Samodejna zaustavitev ...........112
Zunanje luči ............................. 112
Dolge luči ................................. 112
Pomočnik za dolge luči ............112
Prilagodljivi žarometi ...............112
Prednje meglenke ...................113
Zadnja meglenka .....................113
Tempomat ............................... 113
Adaptivni tempomat .................113
Spredaj je zaznano vozilo .......113
Omejevalnik hitrosti .................113
Prometni pomočnik ..................113
Odprta vrata ............................ 114

Instrumenti in upravni elementi101PregledOSmernik 3 106XOpozorilo za pripenjanje
varnostnega pasu 3 106vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 107VDeaktiviranje sovoznikovih
varnostnih blazin 3 107pSistem polnjenja 3 108ZKontrolna lučka emisije
motorja 3 108RZavorni sistem in sistem
sklopke 3 108-Pritisnite pedal 3 108mElektrična ročna zavora
3 109jOkvara električne ročne
zavore 3 109uSistem proti blokiranju koles
(ABS) 3 109[ ali
RPreklop v višjo prestavo
3 109cVariabilni servo volan
3 110ESledilna razdalja 3 110)Opozarjanje o menjavi
voznega pasu 3 110rUltrazvočni parkirni
pomočnik 3 110nElektronski stabilnostni
nadzor izklopljen 3 110bElektronski nadzor stabil‐
nosti in sistem proti zdrsu
pogonskih koles 3 110kNadzor zdrsa pogonskih
koles izklopljen 3 111WTemperatura hladilne teko‐
čine motorja 3 111!Predgretje 3 111%Filter sajastih delcev 3 111YAdBlue 3 111wSistem za nadzor tlaka v
pnevmatikah 3 111ITlak motornega olja 3 111i ali
YNizek nivo goriva 3 112dZapora zagona motorja
3 112DSamodejna zaustavitev
3 1128Zunanje luči 3 112CDolge luči 3 112lPomočnik za dolge luči
3 112fPrilagodljivi žarometi 3 112>Meglenke 3 113rZadnja meglenka 3 113mTempomat 3 113C ali
mAdaptivni tempomat 3 113ASpredaj je zaznano vozilo
3 113

Instrumenti in upravni elementi111Traction Control sistemizklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Temperatura hladilnetekočine motorja
W sveti rdeče.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.Svarilo
Previsoka temperatura hladilne
tekočine.
Nemudoma preverite nivo hladilne tekočine 3 235.
Če je nivo hladilne tekočine zadosten, poiščite strokovno pomoč.
Predgretje
! sveti rumeno.
Predgretje dizelskega motorja je
vklopljeno. Deluje le pri nizkih
zunanjih temperaturah.
Filter sajastih delcev
% sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa Dosežena je maksimalna stopnjanasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 169, sistem
Stop-start 3 165.
AdBlue Y utripa rumeno.Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 170.
Sistem za nadzor tlaka v pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa
Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.

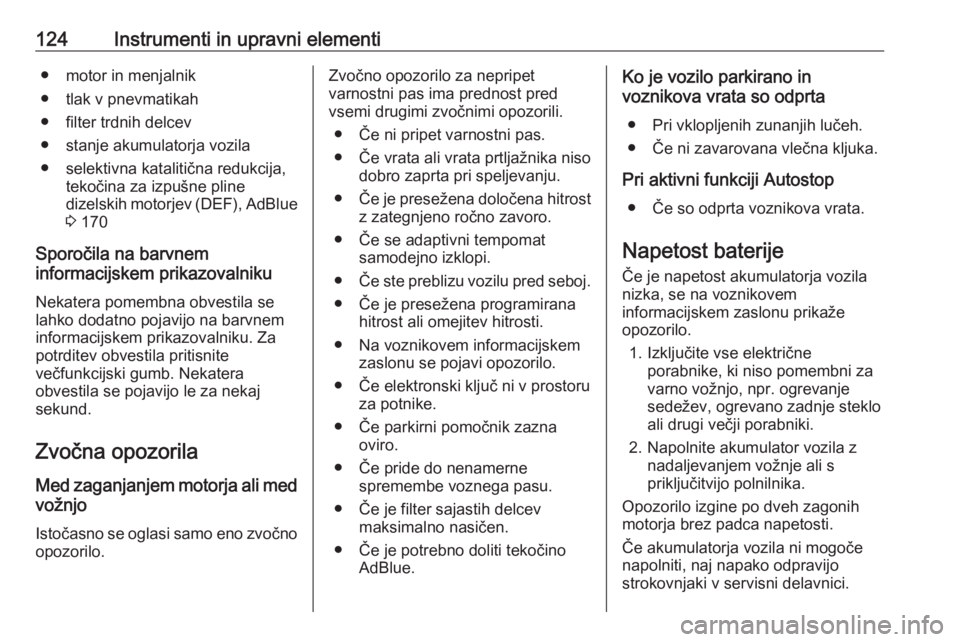

124Instrumenti in upravni elementi● motor in menjalnik
● tlak v pnevmatikah
● filter trdnih delcev
● stanje akumulatorja vozila
● selektivna katalitična redukcija, tekočina za izpušne pline
dizelskih motorjev (DEF), AdBlue
3 170
Sporočila na barvnem
informacijskem prikazovalniku
Nekatera pomembna obvestila se
lahko dodatno pojavijo na barvnem informacijskem prikazovalniku. Za
potrditev obvestila pritisnite
večfunkcijski gumb. Nekatera
obvestila se pojavijo le za nekaj
sekund.
Zvočna opozorila
Med zaganjanjem motorja ali med
vožnjo
Istočasno se oglasi samo eno zvočno opozorilo.Zvočno opozorilo za nepripet
varnostni pas ima prednost pred
vsemi drugimi zvočnimi opozorili.
● Če ni pripet varnostni pas.
● Če vrata ali vrata prtljažnika niso dobro zaprta pri speljevanju.
● Če je presežena določena hitrost
z zategnjeno ročno zavoro.
● Če se adaptivni tempomat samodejno izklopi.
● Če ste preblizu vozilu pred seboj.
● Če je presežena programirana hitrost ali omejitev hitrosti.
● Na voznikovem informacijskem zaslonu se pojavi opozorilo.
● Če elektronski ključ ni v prostoru za potnike.
● Če parkirni pomočnik zazna oviro.
● Če pride do nenamerne spremembe voznega pasu.
● Če je filter sajastih delcev maksimalno nasičen.
● Če je potrebno doliti tekočino AdBlue.Ko je vozilo parkirano in
voznikova vrata so odprta
● Pri vklopljenih zunanjih lučeh.● Če ni zavarovana vlečna kljuka.
Pri aktivni funkciji Autostop ● Če so odprta voznikova vrata.
Napetost baterije
Če je napetost akumulatorja vozila
nizka, se na voznikovem
informacijskem zaslonu prikaže
opozorilo.
1. Izključite vse električne porabnike, ki niso pomembni za
varno vožnjo, npr. ogrevanje
sedežev, ogrevano zadnje steklo
ali drugi večji porabniki.
2. Napolnite akumulator vozila z nadaljevanjem vožnje ali s
priključitvijo polnilnika.
Opozorilo izgine po dveh zagonih
motorja brez padca napetosti.
Če akumulatorja vozila ni mogoče
napolniti, naj napako odpravijo
strokovnjaki v servisni delavnici.

160Vožnja in rokovanjeVožnja in rokovanjeNasveti za vožnjo.......................161
Oblast nad vozilom ..................161
Upravljanje z volanom .............161
Zagon in upravljanje ..................161
Vpeljavanje novega vozila .......161
Položaji kontaktnega stikala ....161
Gumb za vklop ........................ 162
Zakasnitev izklopa ...................163
Zagon motorja ......................... 164
Prekinitev napajanja z gorivom v potisnem hodu ........................ 165
Sistem Stop-start .....................165
Parkiranje ................................ 168
Izpušni plini ................................ 169
Filter sajastih delcev ................169
Katalizator ............................... 170
AdBlue ..................................... 170
Avtomatski menjalnik .................173
Prikazovalnik menjalnika .........173
Izbirna ročica ........................... 174
Ročni način prestavljanja ........175
Elektronsko krmiljeni vozni programi ................................. 176Napaka.................................... 177
Prekinitev napajanja z električnim tokom ...................177
Ročni menjalnik ......................... 178
Pogonski sistemi ........................178
Pogon na vseh kolesih ............178
Zavore ........................................ 179
Sistem proti blokiranju koles ....179
Ročna zavora .......................... 180
Zavorna pomoč .......................181
Pomoč pri speljevanju na vzponu .................................... 181
Vozni kontrolni sistemi ...............182
Sistem proti zdrsu pogonskih koles ....................................... 182
Elektronski stabilnostni nadzor 182
Interaktivni vozni sistem ..........184
Sistemi za pomoč vozniku .........187
Tempomat ............................... 187
Omejevalnik hitrosti .................188
Tempomat ............................... 190
Opozorilo za trk spredaj ..........197
Prikaz razdalje pred vozilom ...200
Aktivno zaviranje v sili .............201
Parkirni pomočnik ....................202
Opozorilo na stransko slepo točko ....................................... 208
Opozorilo na menjavo voznega pasu ........................................ 210Vzvratna kamera .....................212
Opozorilo za zadnji prečni promet .................................... 213
Prometni pomočnik ..................215
Opozarjanje o menjavi voznega pasu ........................................ 218
Gorivo ........................................ 219
Goriva za bencinske motorje ...219
Goriva za dizelske motorje ......220
Gorivo za delovanje na plin .....220
Dotakanje goriva .....................222
Poraba goriva in emisija CO 2 . 227
Priklop prikolice .......................... 227
Splošne informacije .................227
Vozne lastnosti, nasveti za vleko ....................................... 228
Vleka prikolice ......................... 228
Oprema za vleko .....................229
Priklopniški Stabilnostni Program .................................. 230

170Vožnja in rokovanjePostopek čiščenjaZa zagon postopka čiščenja
nadaljujte z vožnjo; število vrtljajev
motorja naj pri tem ne pade pod 2000. Po potrebi preklopite v nižjo prestavo. Sproži se samočiščenje filtra sajastihdelcev.Svarilo
Če se postopek samočiščenja
prekine, obstaja možnost večjih poškodb motorja.
Če čiščenje ni trenutno ni mogoče,
zasveti Z, na voznikovem
informacijskem zaslonu pa se prikaže
opozorilo. Utegne se zmanjšati
motorna moč. Nemudoma poiščite
servisno delavnico.
Čiščenje je dovršeno hitreje pri višjih
hitrostih in obremenitvah motorja.
Kontrolna lučka % ugasne takoj, ko
je samočiščenje dovršeno. Nadaljujte vožnjo, dokler se postopek
samodejnega čiščenja ne dokonča.
Katalizator
Katalizator zmanjša delež škodljivih sestavin v izpušnih plinih.Svarilo
Uporaba ostalih gradacij goriv, ki
niso podana na straneh 3 219,
3 290 utegne poškodovati
katalizator.
Če zaide v katalizator nezgorelo
gorivo, lahko povzroči pregretje in nepopravljivo okvaro katalizatorja. Zato se izogibajte nepotrebnemu
dolgemu aktiviranju zaganjača,
vožnji "do zadnje kaplje goriva" in
zaganjanju motorja s porivanjem ali vleko.
V primerih neenakomernega tekahladnega motorja, občutno
zmanjšane zmogljivosti motorja ali
drugih nenavadnih motenj
nemudoma poiščite servisno
delavnico. V nujnih primerih lahko za
kratek čas nadaljujete s počasno
vožnjo na nizkem številu vrtljajev
motorja.
AdBlue
Splošne informacije
Selektivna katalitična redukcija
(BlueInjection) je tehnologija, ki
občutno znižuje vsebnost dušikovih
oksidov v emisiji izpušnih plinov. Pri
tem se v izpušni sistem vbrizgava
tekočina za izpušne pline dizelskih
motorjev (DEF).
Oznaka te tekočine Ⓡ je AdBlue 1)
. To
je nestrupena, nevnetljiva tekočina
brez barve in vonja, sestavljena iz
32 % sintetične sečnine in 68 % vode.9 Opozorilo
Izogibajte se stika oči ali kože s
tekočino AdBlue.
Ob stiku z očmi ali kožo izperite z
vodo.
1) Registrirana blagovna znamka v lasti Verband der Automobilindustrie e.V. (VDA).

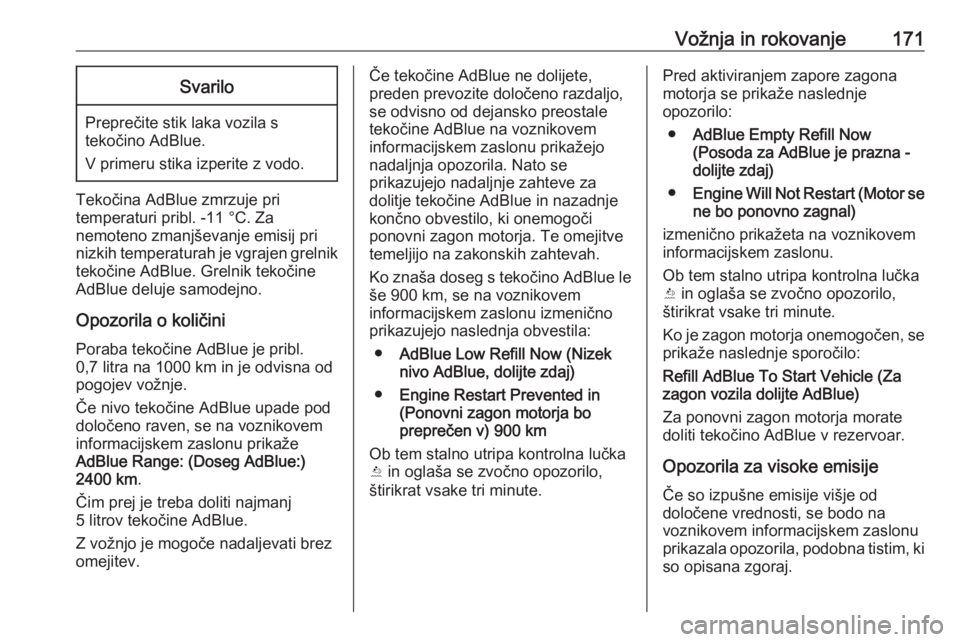

Vožnja in rokovanje171Svarilo
Preprečite stik laka vozila s
tekočino AdBlue.
V primeru stika izperite z vodo.
Tekočina AdBlue zmrzuje pri
temperaturi pribl. -11 °C. Za
nemoteno zmanjševanje emisij pri
nizkih temperaturah je vgrajen grelnik tekočine AdBlue. Grelnik tekočine
AdBlue deluje samodejno.
Opozorila o količini Poraba tekočine AdBlue je pribl.
0,7 litra na 1000 km in je odvisna od
pogojev vožnje.
Če nivo tekočine AdBlue upade pod
določeno raven, se na voznikovem
informacijskem zaslonu prikaže
AdBlue Range: (Doseg AdBlue:)
2400 km .
Čim prej je treba doliti najmanj
5 litrov tekočine AdBlue.
Z vožnjo je mogoče nadaljevati brez
omejitev.
Če tekočine AdBlue ne dolijete,
preden prevozite določeno razdaljo,
se odvisno od dejansko preostale
tekočine AdBlue na voznikovem
informacijskem zaslonu prikažejo
nadaljnja opozorila. Nato se
prikazujejo nadaljnje zahteve za
dolitje tekočine AdBlue in nazadnje
končno obvestilo, ki onemogoči
ponovni zagon motorja. Te omejitve
temeljijo na zakonskih zahtevah.
Ko znaša doseg s tekočino AdBlue le še 900 km, se na voznikovem
informacijskem zaslonu izmenično
prikazujejo naslednja obvestila:
● AdBlue Low Refill Now (Nizek
nivo AdBlue, dolijte zdaj)
● Engine Restart Prevented in
(Ponovni zagon motorja bo
preprečen v) 900 km
Ob tem stalno utripa kontrolna lučka Y in oglaša se zvočno opozorilo,
štirikrat vsake tri minute.Pred aktiviranjem zapore zagona
motorja se prikaže naslednje
opozorilo:
● AdBlue Empty Refill Now
(Posoda za AdBlue je prazna -
dolijte zdaj)
● Engine Will Not Restart (Motor se
ne bo ponovno zagnal)
izmenično prikažeta na voznikovem
informacijskem zaslonu.
Ob tem stalno utripa kontrolna lučka
Y in oglaša se zvočno opozorilo,
štirikrat vsake tri minute.
Ko je zagon motorja onemogočen, se
prikaže naslednje sporočilo:
Refill AdBlue To Start Vehicle (Za
zagon vozila dolijte AdBlue)
Za ponovni zagon motorja morate doliti tekočino AdBlue v rezervoar.
Opozorila za visoke emisije
Če so izpušne emisije višje od
določene vrednosti, se bodo na
voznikovem informacijskem zaslonu
prikazala opozorila, podobna tistim, ki so opisana zgoraj.

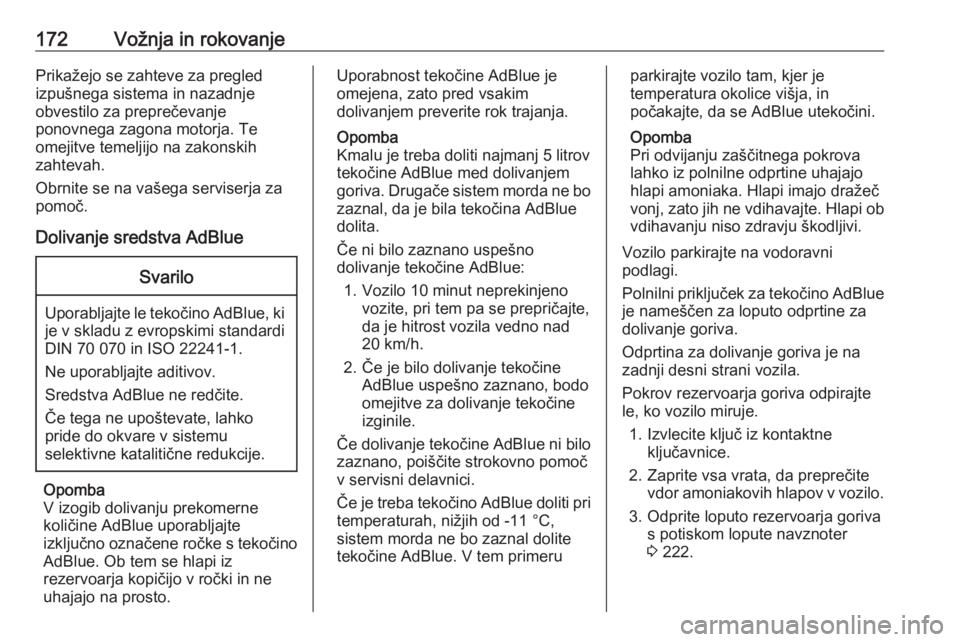

172Vožnja in rokovanjePrikažejo se zahteve za pregled
izpušnega sistema in nazadnje
obvestilo za preprečevanje
ponovnega zagona motorja. Te
omejitve temeljijo na zakonskih
zahtevah.
Obrnite se na vašega serviserja za
pomoč.
Dolivanje sredstva AdBlueSvarilo
Uporabljajte le tekočino AdBlue, ki je v skladu z evropskimi standardi
DIN 70 070 in ISO 22241-1.
Ne uporabljajte aditivov.
Sredstva AdBlue ne redčite.
Če tega ne upoštevate, lahko
pride do okvare v sistemu
selektivne katalitične redukcije.
Opomba
V izogib dolivanju prekomerne
količine AdBlue uporabljajte
izključno označene ročke s tekočino
AdBlue. Ob tem se hlapi iz
rezervoarja kopičijo v ročki in ne
uhajajo na prosto.
Uporabnost tekočine AdBlue je
omejena, zato pred vsakim
dolivanjem preverite rok trajanja.
Opomba
Kmalu je treba doliti najmanj 5 litrov
tekočine AdBlue med dolivanjem
goriva. Drugače sistem morda ne bo zaznal, da je bila tekočina AdBlue
dolita.
Če ni bilo zaznano uspešno
dolivanje tekočine AdBlue:
1. Vozilo 10 minut neprekinjeno vozite, pri tem pa se prepričajte,
da je hitrost vozila vedno nad
20 km/h.
2. Če je bilo dolivanje tekočine AdBlue uspešno zaznano, bodo
omejitve za dolivanje tekočine
izginile.
Če dolivanje tekočine AdBlue ni bilo
zaznano, poiščite strokovno pomoč
v servisni delavnici.
Če je treba tekočino AdBlue doliti pri
temperaturah, nižjih od -11 °C,
sistem morda ne bo zaznal dolite
tekočine AdBlue. V tem primeruparkirajte vozilo tam, kjer je
temperatura okolice višja, in
počakajte, da se AdBlue utekočini.
Opomba
Pri odvijanju zaščitnega pokrova
lahko iz polnilne odprtine uhajajo
hlapi amoniaka. Hlapi imajo dražeč
vonj, zato jih ne vdihavajte. Hlapi ob vdihavanju niso zdravju škodljivi.
Vozilo parkirajte na vodoravni
podlagi.
Polnilni priključek za tekočino AdBlue
je nameščen za loputo odprtine za
dolivanje goriva.
Odprtina za dolivanje goriva je na
zadnji desni strani vozila.
Pokrov rezervoarja goriva odpirajte
le, ko vozilo miruje.
1. Izvlecite ključ iz kontaktne ključavnice.
2. Zaprite vsa vrata, da preprečite vdor amoniakovih hlapov v vozilo.
3. Odprite loputo rezervoarja goriva s potiskom lopute navznoter
3 222.
