2016.5 OPEL CORSA Uživatelská příručka (in Czech)

Úložné prostory63Vyklopení úchytů klik pedálů
Vyklopte nahoru jeden nebo oba
úchyty klik pedálů dokud se nezajistí
úhlopříčné podpěry.
Vyjměte upevňovací prvky klik pedálů z úchytů klik pedálů.
Přizpůsobení zadního nosného
systému jízdnímu kolu
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.

64Úložné prostoryPříprava jízdního kola pro
připevnění
Poznámky
Maximální šířka kliky pedálu je
38,3 mm a maximální hloubka je
14,4 mm.
Natočte levý pedál (bez řetězového
kola) kolmo dolu. Pedál na levé klice
pedálu musí být vodorovně.
Přední jízdní kolo musí mít přední kolo na levé straně.
Zadní jízdní kolo musí mít přední kolo
na pravé straně.
Připevnění jízdního kola na zadní
nosný systém
Pomocí otočné rukojeti na úchytu
kliky pedálu přibližně přizpůsobte nastavitelnou jednotku úchytu kliky
pedálu vyčnívání kliky pedálu.
Pokud má jízdní kolo rovnou kliku
pedálu, vyšroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 5).
Pokud má jízdní kolo zakřivenou kliku
pedálu, zašroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 1).

Úložné prostory65Naložte jízdní kolo. Klika pedálu musí
být umístěna do otvoru úchytu kliky
pedálu, jak je ukázáno na obrázku.Výstraha
Ujistěte se, že se pedál nedotýká
povrchu zadního nosiče. Jinak by
během přepravy mohlo dojít
k poškození startovací sady.
Seshora vložte upevňovací prvek kliky pedálu do vnějších kolejniček
úchytu kliky pedálu a zasuňte ho dolu
minimálně až pod zářezy.
Připevněte kliku pedálu otáčením
upevňovacího šroubu na
upevňovacím prvku kliky pedálu.
Nasměrujte úchyty kol tak, aby jízdní
kolo bylo zhruba ve vodorovné
poloze. Vzdálenost mezi pedálem
a dveřmi zavazadlového prostoru by
měla být alespoň 5 cm.
Jízdní kolo musí mít obě kola
v úchytech kol.Výstraha
Zkontrolujte, zda jsou drážky kol
vytaženy co nejdále, abyste obě
pneumatiky jízdních kol mohli
vložit do drážek. V opačném
případě není zajištěno
horizontální uchycení jízdního
kola. Nedodržení tohoto postupu
může mít za následek poškození
kol jízdního kola horkými
výfukovými plyny.

66Úložné prostory

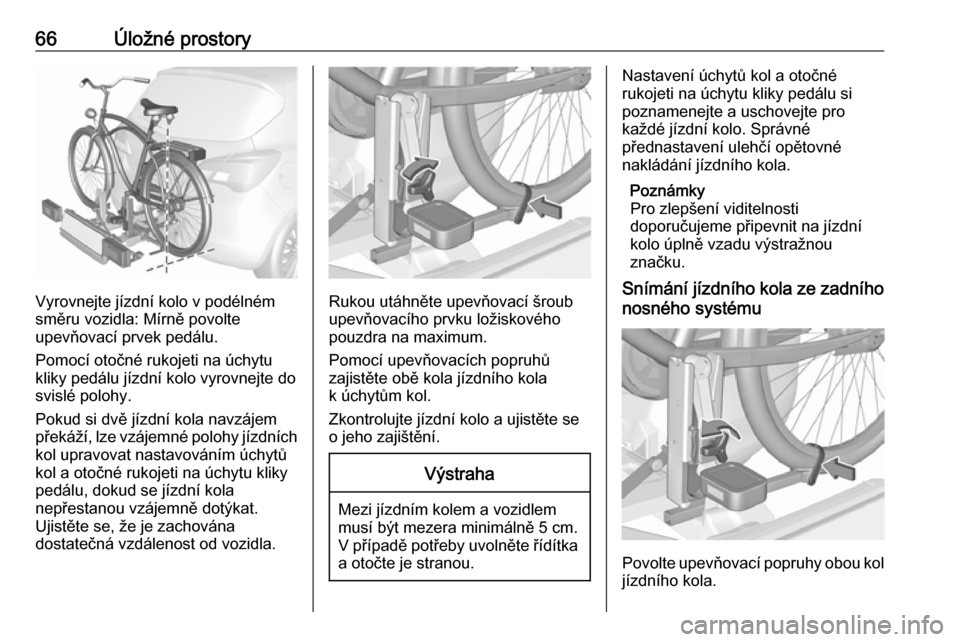

Vyrovnejte jízdní kolo v podélném
směru vozidla: Mírně povolte
upevňovací prvek pedálu.
Pomocí otočné rukojeti na úchytu
kliky pedálu jízdní kolo vyrovnejte do
svislé polohy.
Pokud si dvě jízdní kola navzájem
překáží, lze vzájemné polohy jízdních kol upravovat nastavováním úchytů
kol a otočné rukojeti na úchytu kliky pedálu, dokud se jízdní kola
nepřestanou vzájemně dotýkat.
Ujistěte se, že je zachována
dostatečná vzdálenost od vozidla.Rukou utáhněte upevňovací šroub
upevňovacího prvku ložiskového pouzdra na maximum.
Pomocí upevňovacích popruhů
zajistěte obě kola jízdního kola
k úchytům kol.
Zkontrolujte jízdní kolo a ujistěte se
o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Nastavení úchytů kol a otočné
rukojeti na úchytu kliky pedálu si
poznamenejte a uschovejte pro
každé jízdní kolo. Správné
přednastavení ulehčí opětovné
nakládání jízdního kola.
Poznámky
Pro zlepšení viditelnosti
doporučujeme připevnit na jízdní
kolo úplně vzadu výstražnou
značku.
Snímání jízdního kola ze zadního
nosného systému
Povolte upevňovací popruhy obou kol
jízdního kola.

Úložné prostory67Držte jízdní kolo, povolte upevňovací
šroub upevňovacího prvku
ložiskového pouzdra a poté
upevňovací prvek ložiskového
pouzdra zvedněte a vyjměte.
Zasouvání zadního nosného
systému
Zatlačte uchycení kliky pedálu do
otvoru pro kliku pedálu - viz nákres.
Vložte upevňovací popruhy
a zatáhněte je pevně směrem dolů až nadoraz.
Stiskněte uvolňovací páčku a zcela
zasuňte úchyty kol až nadoraz.
Uvolněte zajišťovací páčku
úhlopříčné podpěry a složte dolu oba
úchyty klik pedálů.
9 Varování
Riziko sevření.

68Úložné prostory
Nejdříve otočte dopředu pravou
blokovací páčku ( 1) a poté levou
blokovací páčku ( 2) dokud se
nezajistí ve svých příslušných
úchytech.
Zatlačte dolu blokovací páčku
a vytáhněte oba držáky světel
z úchytů.
Zavřete držáky světel na zadní straně koncových světel.
Nejdříve umístěte přední koncové
světlo ( 1) a potom zadní koncové
světlo ( 2) do prohlubně a zatlačte je
dolů až nadoraz. Aby se předešlo
poškození, zasuňte kabely po celé
délce do všech vedení.
Otevřete dveře zavazadlového
prostoru.
Potlačte uvolňovací páku nahoru a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.

Úložné prostory69Zavazadlový prostor
Rozšíření zavazadlového
prostoru
Opěradla zadních sedadel lze zajistit
ve dvou polohách. Při přepravě
rozměrných předmětů je zajistěte ve
vzpřímené poloze.
Dělené opěradlo
Zvedněte uvolňovací rukojeť na
příslušném sedadle, nastavte
opěradlo do svislé polohy a zajistěte
je.
Nedělené opěradlo
Zvedněte uvolňovací rukojeti na obou
stranách, nastavte opěradlo do svislé polohy a zajistěte je.
Při uvolnění se vedle uvolňovací
páčky objeví červené označení.
Opěradlo je správně zajištěno pouze,
pokud na obou stranách nejsou
viditelné červené značky poblíž
uvolňovacích páček.
Sklopení zadních opěradel Podle potřeby vyjměte kryt
zavazadlového prostoru.
Zatlačte opěrky hlavy dolů po stlačení
jejich pojistek.Aby se zabránilo poškození
bezpečnostních pásů, veďte je skrz boční držáky. Při sklápění opěradla
táhněte bezpečnostní pásy spolu
s opěradlem.
Dělené opěradlo
Vytáhněte uvolňovací rukojeť na
příslušné straně opěradla a sklopte je
na sedák sedadla.
Nedělené opěradlo
Vytáhněte uvolňovací rukojeti na
obou stranách opěradla a sklopte je
na sedák sedadla.

70Úložné prostoryPři nakládání vozidla zadními dveřmi
vyjměte bezpečnostní pás z vedení
na opěradle a zasuňte čepel spony do
západky v prohlubni, viz vyobrazení
na obrázku.
Opěradlo vztyčíte tak, že je zvednete a navedete do vzpřímené polohy tak,
že slyšitelně zapadne.
Ujistěte se, že bezpečnostní pásy
vnějších sedadel jsou vloženy do
příslušných vedení pásů.
Opěradlo je správně zajištěno pouze,
pokud na obou stranách nejsou
viditelné červené značky poblíž
uvolňovacích páček.
9 Varování
Jezděte s vozidlem pouze pokud
jsou opěradla bezpečně zajištěna
ve své pozici. Jinak v případě
prudkého brzdění či nehody
existuje nebezpečí osobního
zranění nebo poškození nákladu
či vozidla.
Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Kryt nákladového prostoru
Na kryt nepokládejte žádné
předměty.
Třídveřový hatchback,
pětidveřový hatchback
Rozepnutí
Vyhákněte přídržné popruhy ze dveří zavazadlového prostoru.
Nadzvedněte kryt vzadu a zatlačte jej
vpředu nahoru.
Sejměte kryt.
