2016.5 OPEL CASCADA Uživatelská příručka (in Czech)

Přístroje a ovládací prvky87Počítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Denní počítadlo kilometrů
W zobrazí vzdálenost
zaznamenanou od posledního
resetování.
Pro různé jízdy lze vybrat mezi dvěma
počítadly kilometrů jízdy. Otáčením
nastavovacím prvkem na páčce
směrových světel vyberte mezi
stránkou W1 a stránkou W2.
Obě denní počítadla kilometrů jízdy
lze vynulovat samostatně při
zapnutém zapalování: Vyberte
příslušnou stránku, stiskněte
a podržte po dobu několika sekund
nulovací tlačítko nebo stiskněte
SET/CLR na páčce směrových
světel.
Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 km a potom začne
znovu od nuly.
Informační centrum řidiče 3 99.
Otáčkoměr
Udává otáčky motoru.
Kvůli úspoře paliva využívejte na
každý převodový stupeň v maximální možné míře nízký rozsah otáček
motoru.

88Přístroje a ovládací prvkyVýstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna:motor ještě nedosáhl
provozní teplotystřední
zóna:normální provozní
teplotapravá
zóna:teplota je příliš vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Pro zobrazení zbývající životnosti
motorového oleje použijte tlačítka na
páčce ukazatelů směru:

Přístroje a ovládací prvky89
Stisknutím tlačítka MENU vyberte
položku Nabídka Informace o vozidle
X .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .Zbývající životnost motorového oleje
se zobrazuje v procentech
v informačním centru řidiče.
Vynulování
Stisknutím tlačítka SET/CLR na
páčce směrových světel na několik
sekund provedete resetování.
Stránka zbývající životnosti
motorového oleje musí být aktivní.
Zapněte zapalování, ale nestartujte
motor.
Pro zajištění správné funkce musí být systém vždy při výměně motorového
oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis
Pokud systém vypočítá, že se
životnost motorového oleje snížila,
v informačním centru řidiče se
zobrazí varovná zpráva. Nechte
vyměnit motorový olej a filtr v servisu
během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Informační centrum řidiče 3 99.
Servisní informace 3 240.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutí

90Přístroje a ovládací prvkymodrá:potvrzení zapnutíbílá:potvrzení zapnutí

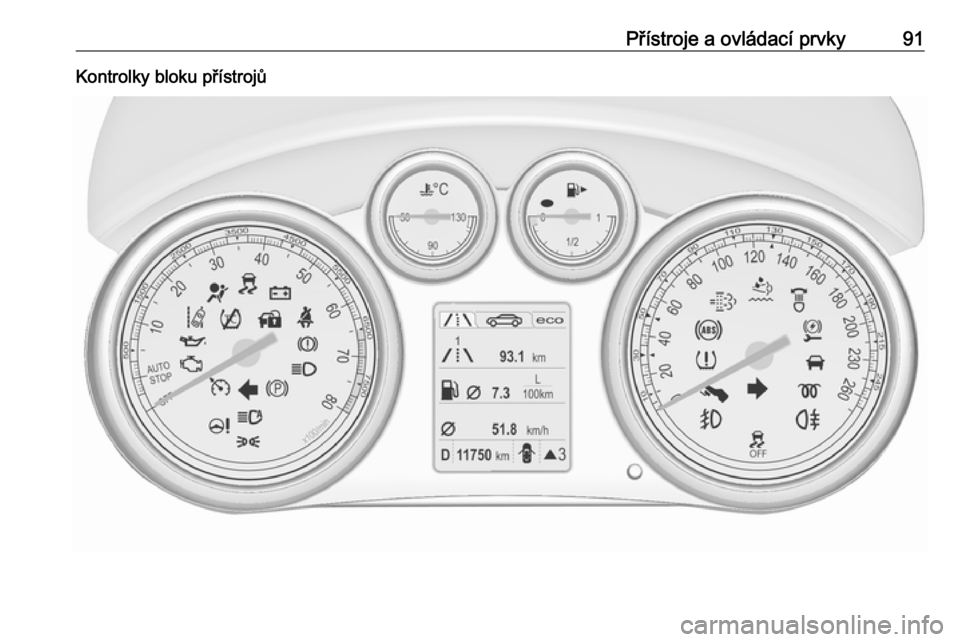

Přístroje a ovládací prvky91Kontrolky bloku přístrojů

92Přístroje a ovládací prvkyKontrolky ve středové konzole
Přehled
OUkazatele směru 3 93XPřipomenutí bezpečnostního
pásu 3 93vAirbag a předpínače bezpeč‐
nostních pásů a ochranné
oblouky 3 93VVypnutí airbagu 3 93pSystém dobíjení 3 94ZKontrolka nesprávné funkce
3 94RSystém brzd a spojky 3 94-Sešlápněte pedál 3 94mElektrická parkovací brzda
3 95jPorucha elektrické parkovací
brzdy 3 95uProtiblokovací systém brzd
(ABS) 3 95RŘazení vyššího převodového
stupně 3 95cPosilovač řízení 3 95)Varování o opuštění jízdního
pruhu 3 96aElektronická stabilizace vozidla
vypnuta 3 96bElektronická stabilizace vozidla
a systém kontroly trakce 3 96kSystém kontroly trakce vypnut
3 96!Žhavení 3 96%Filtr pevných částic 3 96YKapalina AdBlue 3 97wSystém sledování tlaku vzduchu
v pneumatikách 3 97ITlak motorového oleje 3 97iNízká hladina paliva 3 97dImobilizér 3 988Vnější osvětlení 3 98CDálková světla 3 98lPodpora ovládání dálkových
světel 3 98fAdaptivní přední osvětlení
3 98>Světlo do mlhy 3 98rZadní světlo do mlhy 3 98mTempomat 3 98

Přístroje a ovládací prvky93ADetekováno vozidlo vpředu
3 98hOtevřené dveře 3 99
Ukazatele směru
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 201, pojistky
3 209.
Ukazatele směru 3 125.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
X pro sedadlo řidiče svítí nebo bliká
červeně.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně, pokud je
sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Airbag, předpínačebezpečnostních pásůa ochranné oblouky
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekund.
Jestliže se nerozsvítí nebo jestliženezhasne po uplynutí doby
4 sekundy nebo jestliže se rozsvítí za
jízdy, znamená to, že se vyskytuje
závada v systému airbagů,
v předpínači bezpečnostního pásu
nebo ve vztyčitelných ochranných
obloucích. Airbagy, předpínače
bezpečnostních pásů a ochranné
oblouky v případě nehody mohou
selhat a neodstartovat.
Rozvinutí předpínačů
bezpečnostních pásů, airbagů nebo vztyčitelných ochranných oblouků jeindikováno nepřetržitým rozsvícením
symbolu v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Systém airbagů, předpínače
bezpečnostních pásů 3 58, 3 55.
Systém ochrany při převrácení 3 45.
Vypnutí airbagu
V svítí žlutě.

94Přístroje a ovládací prvkyAirbag předního spolujezdce je
aktivní.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 63.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození
katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 199.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 157.
Sešlápněte pedál - svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový pedál 3 157.
Pro nastartování motoru v režimu
Autostop se musí sešlápnout
spojkový pedál. Systém Stop-start
3 144.
