Automobilio priežiūra215Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės
šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdas8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių
užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtisNr.Grandinė15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai, salono apšvietimas20–21Prietaisų skydelis22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Lydžiųjų saugiklių paskyrimas

216Automobilio priežiūraNr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9Atrankinės katalizacijos sistema10Atrankinės katalizacijos sistema11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimasNr.Grandinė15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymas20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24Atrankinės katalizacijos sistema25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–Nr.Grandinė31–32"Flex Ride"

Automobilio priežiūra217Automobilio įrankiai
Įrankiai
Automobiliai su atsarginiu ratu
Atidarykite bagažinės grindų dangtį.
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Įrankių
krepšys yra pritvirtintas prie laikiklio
grandine. Išimkite įrankių dėžę ir
nuimkite įrankių krepšio grandinę nuo
laikiklio, kad galėtumėte naudotis
krepšyje esančiais įrankiais.
Atsarginis ratas 3 230.
Automobiliai su padangų taisymo
komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.
Automobiliai su padangų remonto
rinkiniu ir plokščiomis bagažinės
skyriaus grindimis
Kai kurie įrankiai ir vilkimo kilpa kartu
su padangų remonto rinkiniu laikomi
maiše, kuris pritvirtintas prie
bagažinės priekinės ąselės grindyse.

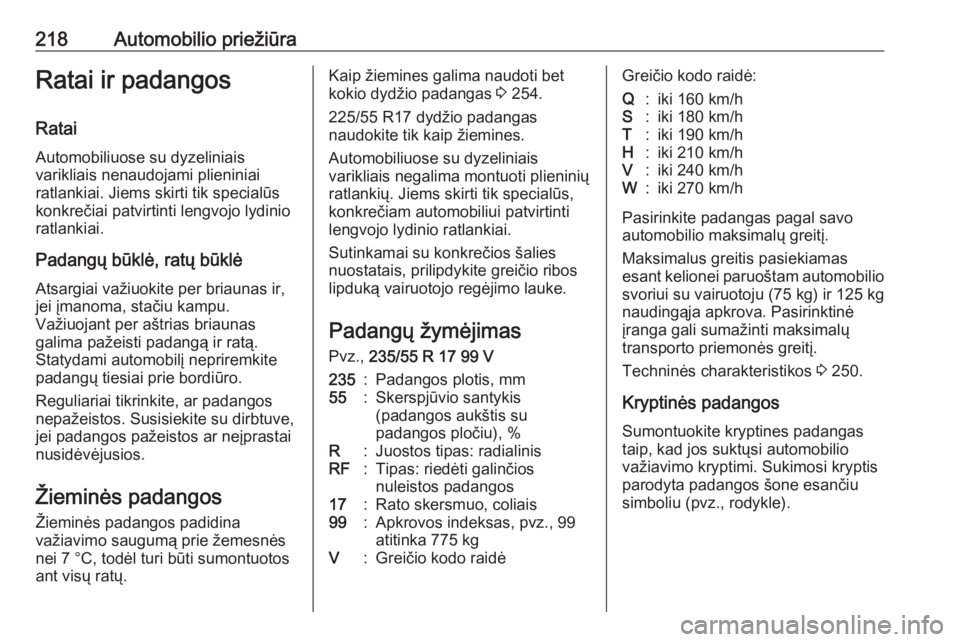

218Automobilio priežiūraRatai ir padangos
Ratai
Automobiliuose su dyzeliniais
varikliais nenaudojami plieniniai
ratlankiai. Jiems skirti tik specialūs
konkrečiai patvirtinti lengvojo lydinio ratlankiai.
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 254.
225/55 R17 dydžio padangas
naudokite tik kaip žiemines.
Automobiliuose su dyzeliniais
varikliais negalima montuoti plieninių
ratlankių. Jiems skirti tik specialūs,
konkrečiam automobiliui patvirtinti
lengvojo lydinio ratlankiai.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Padangų žymėjimas Pvz., 235/55 R 17 99 V235:Padangos plotis, mm55:Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:Juostos tipas: radialinisRF:Tipas: riedėti galinčios
nuleistos padangos17:Rato skersmuo, coliais99:Apkrovos indeksas, pvz., 99
atitinka 775 kgV:Greičio kodo raidėGreičio kodo raidė:Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio svoriui su vairuotoju (75 kg) ir 125 kgnaudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 250.
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).

Automobilio priežiūra219Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių padangų slėgį
kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(Transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Paspauskite MENU, kad
pasirinktumėte Vehicle Information
Menu (Transporto priemonės
informacijos meniu) X .
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
vairuotojo informacijos centre
pateikiami pranešimu, nurodančiu
atitinkamą padangą.
Įspėjimams teikti sistema matuoja
padangų temperatūrą.
Priklausomybė nuo temperatūros
3 222.

220Automobilio priežiūra
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 97.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 254.
Jei w mirksi 60–90 sekundžių, o
paskui ima šviesti nuolat, vadinasi,
įvyko sistemos triktis. Kreipkitės į
tech. aptarnavimo dirbtuves.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Tuo metu dar gali šviesti w.
Jei esant žemesnei temperatūrai
įsijungia w ir pavažiavus užgęsta, tai
gali reikšti mažėjantį oro slėgį
padangoje. Patikrinkite padangų
slėgį.
Automobilio pranešimai 3 106.
Jei reikia sumažinti arba padidinti padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šioms padangoms padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Naudojantis elektroniniais įrenginiais
arba pernelyg priartėjus prie
komplekso, kuriame naudojamos
panašaus dažnio bangos, gali sutrikti slėgio padangose stebėjimo sistemos
veikimas.Kaskart keičiant padangas, privaloma
išmontuoti padangų slėgio jutiklius ir
atlikti jų techninę priežiūrą.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Automobilio pakrovimo būsenaPagal apkrovą nustatykite slėgį
padangose. Žr. padangų informacijos
lipduką arba slėgio padangose
lentelę 3 254 ir vairuotojo
informacijos centro meniu Padangų
apkrova pasirinkite atitinkamą
nuostatą 3 99 . Ši nuostata – tai slėgio
padangose įspėjimų atskaita.
Meniu Tyre Load (Padangų apkrova)
pasirodo tik kai transporto priemonė
stovi su įjungtu stovėjimo stabdžiu.
Automobilyje su automatine pavarų
dėže pavarų svirtis turi būti padėtyje
P .

Automobilio priežiūra221
Pasirinkite:● Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
● Eco (Ekol.) , kad būtų nustatytas
ekonomiškas slėgis iki 3 žmonių vežti
● Max (Maks.) , maksimaliai
apkrovai
Slėgio padangose jutiklio
sutapdinimo procesas
Kiekvienas slėgio padangose jutiklis turi unikalų ID kodą. Sukeitus ratus
vietomis arba pakeitus visą ratų
komplektą, taip pat – jeigu
pakeičiamas vienas arba keli slėgio
padangose jutikliai, identifikacijos
kodą reikia sutapdinti su nauja rato
vieta. Slėgio padangose jutiklių
sutapdinimo procedūra turi būti
atliekama ir pakeitus atsarginį ratą įprastu ratu, kuriame sumontuotas
slėgio padangose jutiklis.
Gedimo lemputė w ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su ratų
vietomis, naudojant pakartotinio
mokymosi įrankį. Tai atliekama tokiu eiliškumu: kairės pusės priekinisratas, dešinės pusės priekinis ratas,
dešinės pusės galinis ratas ir kairės
pusės galinis ratas. Kol derinamas
jutiklis, šviečia esamos aktyvios
padėties posūkio signalo žibintas.
Kreipkitės į savo autoservisą dėl
techninės priežiūros arba pakartotinio mokymosi įrankio įsigijimo. Pirmojo
rato vietai sutapdinti skiriamos dvi
minutės, bendram visų keturių ratų
sutapdinimui numatytos penkios
minutės. Jei trunka ilgiau,
sutapdinimo procedūra sustoja ir turi
būti paleidžiama iš naujo.Slėgio padangose jutiklių
sutapdinimo procesas:
1. Įjunkite stovėjimo stabdį.
2. Įjunkite uždegimą.
3. Automobiliuose su mechanine pavarų dėže: nustatykite pavarų
svirtį į padėtį P.
Automobiliuose su mechanine
pavarų dėže: pasirinkite neutralią
pavarą.
4. Paspauskite MENU posūkio
signalo svirtelėje, kad vairuotojo
informacijos centre
pasirinktumėte Vehicle
Information Menu (Transporto
priemonės informacijos meniu) .
5. Sukite reguliavimo ratuką, kad rastumėte ir įjungtumėte slėgio
padangose meniu.
6. Paspauskite SET/CLR, kad būtų
pradėta jutiklių sutapdinimo
procedūra. Turi būti rodomas
procedūros priėmimo prašantis
pranešimas.
7. Dar kartą paspauskite SET/CLR,
kad patvirtintumėte išranką. Dukart suskamba garso signalas,

222Automobilio priežiūrapranešantis apie imtuvo
persijungimą į pakartotinio
mokymosi režimą.
8. Pradėkite nuo kairiosios pusės priekinio rato.
9. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada paspauskite
mygtuką, kad aktyvintumėte
slėgio padangose jutiklį. Garso
signalas patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šia rato vieta.
10. Pereikite prie dešiniojo priekinio rato ir pakartokite 9 veiksmo
procedūrą.
11. Pereikite prie dešiniojo galinio rato ir pakartokite 9 veiksmo
procedūrą.
12. Pereikite prie kairiojo galinio rato ir pakartokite 9 veiksmo
procedūrą. Garso signalas
suskamba dukart, parodydamas,
kad jutiklio identifikacijos kodas
sutapdintas su kairiuoju galiniu
ratu ir slėgio padangose jutiklių
sutapdinimo procedūra išjungta.
13. Išjunkite uždegimą.14. Pripūskite visas keturias padangas iki rekomenduojamo
oro slėgio lygio, kuris nurodytas
oro slėgio padangose
informaciniame lipduke.
15. Įsitikinkite, ar padangos apkrova yra nustatyta pagal pasirinktą
slėgį 3 99.
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.Padangų slėgis 3 254.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 249.
2. Pasirinkite reikiamą padangą.
