2016.5 OPEL ASTRA K Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje87Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.
Sigurnosna mreža
Za Sports Tourer postoji sigurnosna
mreža koja se može montirati iza
zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni, iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
● Na krovnom okviru iznad zadnjih sedišta postoje montažni otvori
na obe strane: šipku mreže treba

88Prostor za odlaganjeokačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje ispod
pokrivača poda pozadi iza
zadnjih sedišta. Da bi se
omogućio pristup petljama,
otvoriti perforirane delove na
pokrivaču poda sa obe strane
pomoću odvijača i podići petlje.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Nasloni zadnjih sedišta moraju da se podignu.
Iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Kukice na trakama sigurnosne mreže zakačiti na petlje na podu
iza zadnjih sedišta. Da bi se
omogućio pristup petljama,
gurnuti u perforirane delove na
pokrivaču poda sa obe strane.
Zakačiti kuke na petlje.
● Pritegnuti obe trake povlačeći labave krajeve.
● Naslone za glavu potisnuti nadole i oboriti naslone zadnjih
sedišta 3 76.

Prostor za odlaganje89Vađenje
Povući poklopac na zatezaču na obe
strane za otpuštanje traka. Otkačiti
kukice sa kuka za vezivanje prtljaga.
Izvadite štapove sigurnosne mreže iz držača na krovnom okviru.
Smotajte mrežu i pričvrstite trakom.
Odlaganje
Skinutu sigurnosnu mrežu možete
odložiti ispod pokrivača zadnjeg dela
poda 3 84.
Trougao upozorenja
Hečbek vozilo sa 5-oro vrata
Trougao upozorenja odložiti u otvor
sa prednje strane vrata prtljažnika.
Sports Tourer
Trougao upozorenja odložiti u otvor
ispod pokrivača zadnjeg dela poda sa desne ili sa leve strane.
Komplet za prvu pomoć Komplet za prvu pomoć odložiti u
prostor sa leve strane zida.

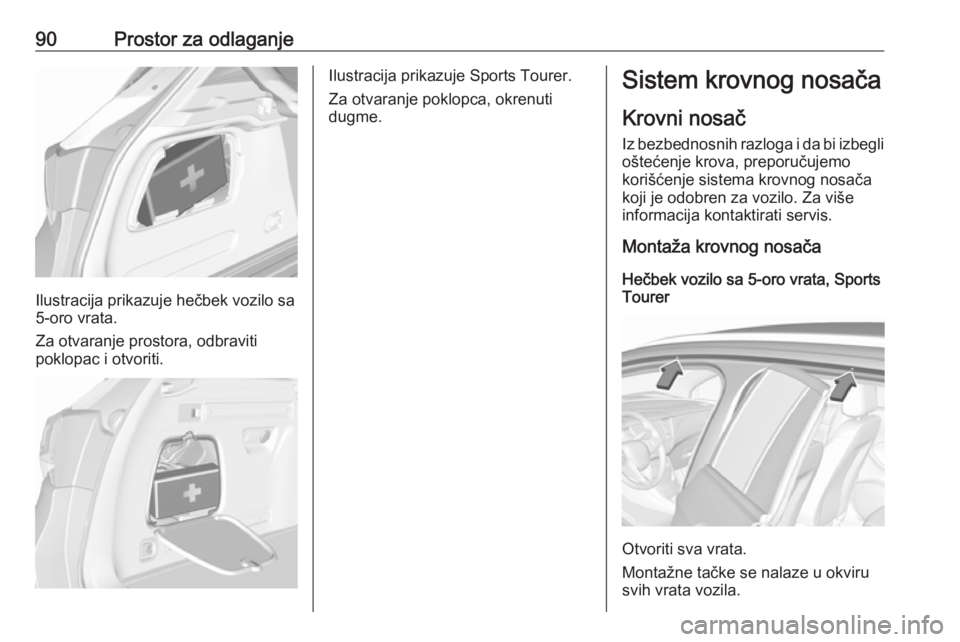

90Prostor za odlaganje
Ilustracija prikazuje hečbek vozilo sa
5-oro vrata.
Za otvaranje prostora, odbraviti
poklopac i otvoriti.
Ilustracija prikazuje Sports Tourer.
Za otvaranje poklopca, okrenuti
dugme.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Montaža krovnog nosača
Hečbek vozilo sa 5-oro vrata, Sports
Tourer
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.

Prostor za odlaganje91Pričvrstiti krovni nosač u skladu sa
uputstvima o postavljanju
isporučenim uz krovni nosač.
Skinuti krovni nosač ako se ne koristi.9 Upozorenje
Sports Tourer
Krovne šine predstavljaju samo
stilski element i nisu projektovane
za nošenje tereta. Ugradnja
krovnih nosača ili druge
dozvoljene opreme nije
dozvoljena. Koristiti odgovarajuće
montažne tačke isključivo na
okviru vrata.
Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno
zabravljeni, t.j. ne vide se crvene
oznake sa strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže predmete bi trebalo stavljati
dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 84.
● Osigurati predmete u prtljažniku
da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.
● Sports Tourer: postaviti sigurnosnu mrežu prilikom
transportovanja predmeta u
prtljažnom prostoru.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.

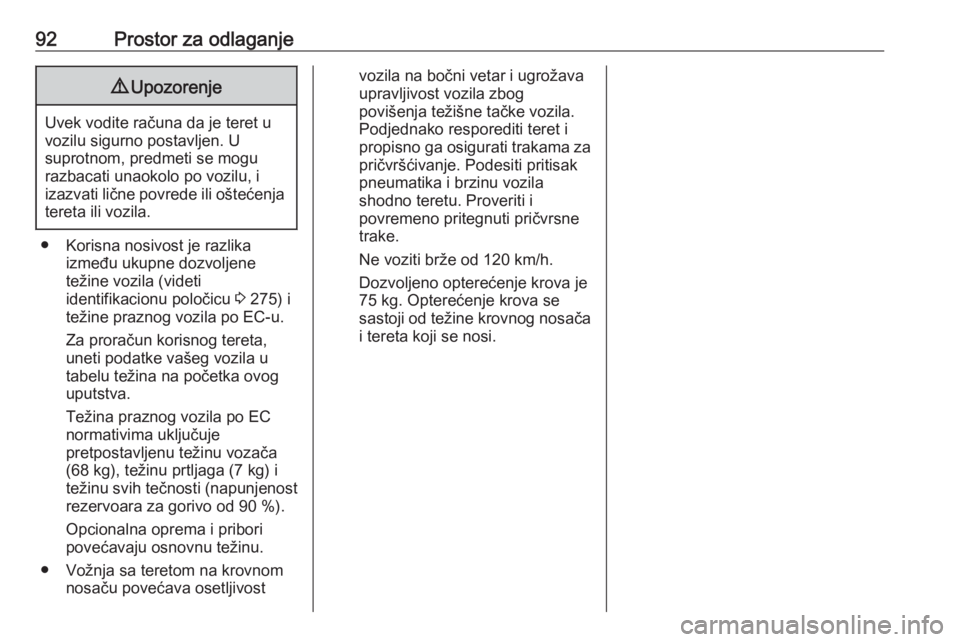

92Prostor za odlaganje9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 275) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
75 kg. Opterećenje krova se sastoji od težine krovnog nosača i tereta koji se nosi.

Instrumenti i komande93Instrumenti i
komandeKomande ..................................... 94
Podešavanje upravljača ............94
Komande upravljača ..................94
Grejani upravljač .......................95
Sirena ........................................ 95
Brisači/perači vetrobrana ...........95
Brisači/perači zadnjeg stakla .....97
Spoljašnja temperatura .............98
Časovnik .................................... 98
Utičnice .................................... 100
Električni priključak ..................101
Pepeljare ................................. 102
Lampice upozorenja, pokazivači i kontrolne lampice .....................104
Instrument tabla .......................104
Brzinomer ................................ 107
Pokazivač kilometraže .............108
Brojač dnevno pređenog puta . 108
Brzinomer ................................ 109
Pokazivač količine goriva ........109
Pokazivač temperature rashladne tečnosti motora ......109
Displej servisnog perioda ........110
Kontrolne lampice ....................111Pokazivač pravca ....................111
Podsetnik za sigurnosni pojas . 111
Vazdušni jastuk i zatezači pojasa ..................................... 112
Isključivanje vazdušnog jastuka .................................... 112
Sistem napajanja strujom ........113
Kontrolna lampice kvara ..........113
Sistem kočnice i kvačila ..........113
Električna parking kočnica .......113
Kvar električne parking kočnice ................................... 114
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........114
Promena stepena prenosa ......114
Rastojanje do vozila ispred .....114
Upozorenje o napuštanju saobraćajne trake ...................114
Elektronsko upravljanje stabilnosti isključeno ..............114
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja . 115
Sistem kontrole proklizavanja isključen .................................. 115
Predgrevanje ........................... 115
Sistem nadzora pritiska u pneumaticima ......................... 115
Pritisak ulja u motoru ...............115
Nizak nivo goriva .....................116
Imobilajzer ............................... 116Spoljašnje osvetljenje ..............116
Dugo svetlo ............................. 116
Pomoć dugim svetlima ............116
LED prednja svetla ..................116
Svetla za maglu .......................116
Zadnje svetlo za maglu ...........116
Tempomat ............................... 116
Detektovano vozilo ispred .......117
Graničnik brzine ......................117
Detekcija saobraćajnih znakova .................................. 117
Otvorena vrata ......................... 117
Informacioni displeji ...................117
Informacioni centar za vozača . 117
Informacioni displej ..................123
Poruke vozila ............................. 125
Upozoravajući zvučni signali ...126
Napon akumulatora .................127
Personalizacija vozila ................128
OnStar ....................................... 134

94Instrumenti i komandeKomandePodešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača Informacionim centrom za vozača,
nekim pomoćnim sistemima za
vozača, Infotainment sistemom i
povezanim mobilnim telefonom može se upravljati pomoću komandi na
upravljaču.
Na slikama su prikazane različite
verzije.
Informacioni centar za vozača
3 117.
Pomoćni sistemi za vozača 3 186.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment
sistema.
