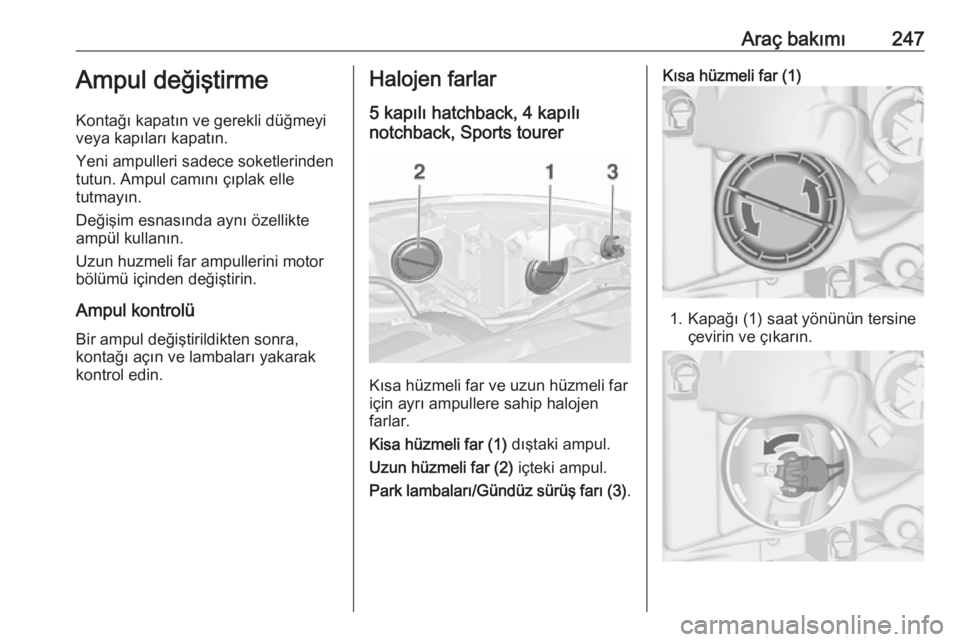

Araç bakımı247Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak kontrol edin.Halojen farlar
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kisa hüzmeli far (1) dıştaki ampul.
Uzun hüzmeli far (2) içteki ampul.
Park lambaları/Gündüz sürüş farı (3) .
Kısa hüzmeli far (1)
1. Kapağı (1) saat yönünün tersine
çevirin ve çıkarın.

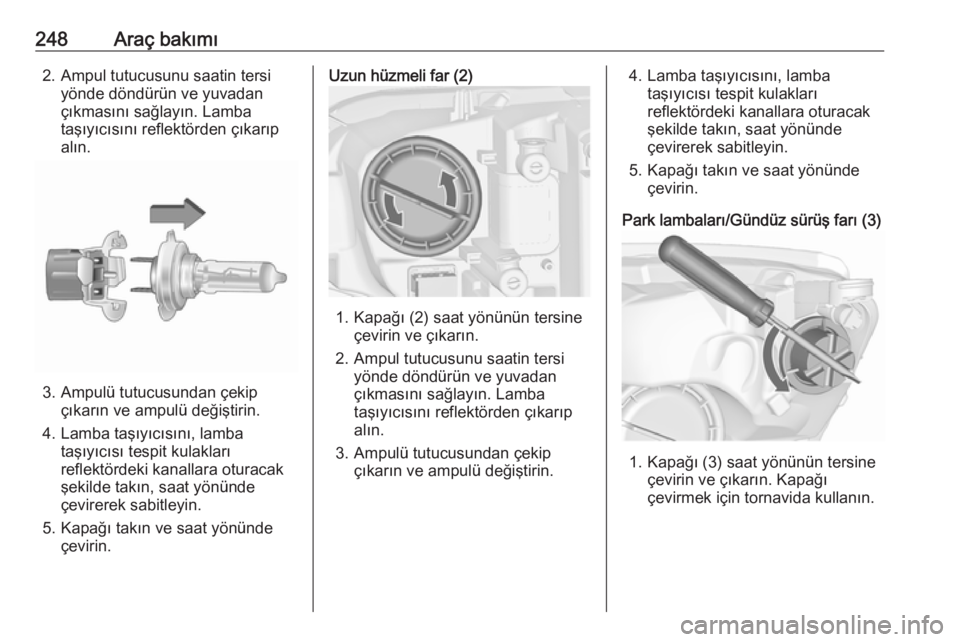

248Araç bakımı2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
5. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı (2) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
5. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı (3)
1. Kapağı (3) saat yönünün tersine çevirin ve çıkarın. Kapağı
çevirmek için tornavida kullanın.

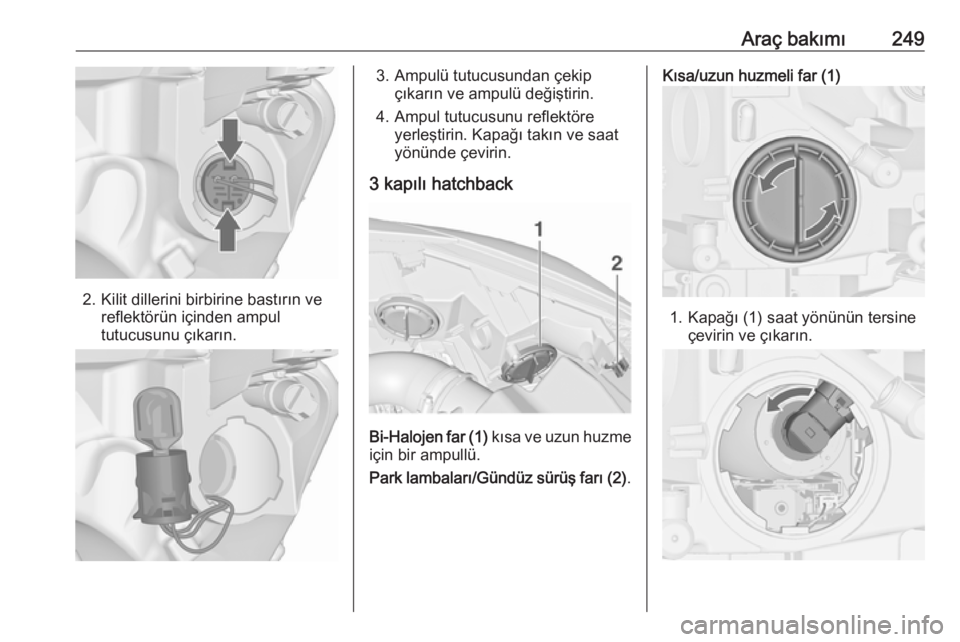

Araç bakımı249
2. Kilit dillerini birbirine bastırın vereflektörün içinden ampul
tutucusunu çıkarın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin. Kapağı takın ve saat
yönünde çevirin.
3 kapılı hatchback
Bi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Park lambaları/Gündüz sürüş farı (2) .
Kısa/uzun huzmeli far (1)
1. Kapağı (1) saat yönünün tersine
çevirin ve çıkarın.

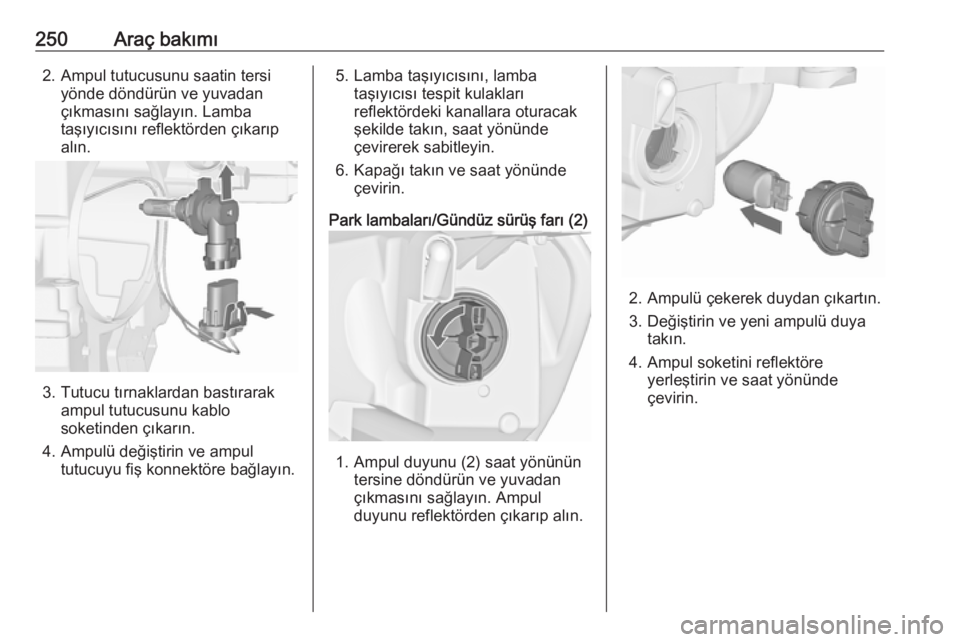

250Araç bakımı2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.

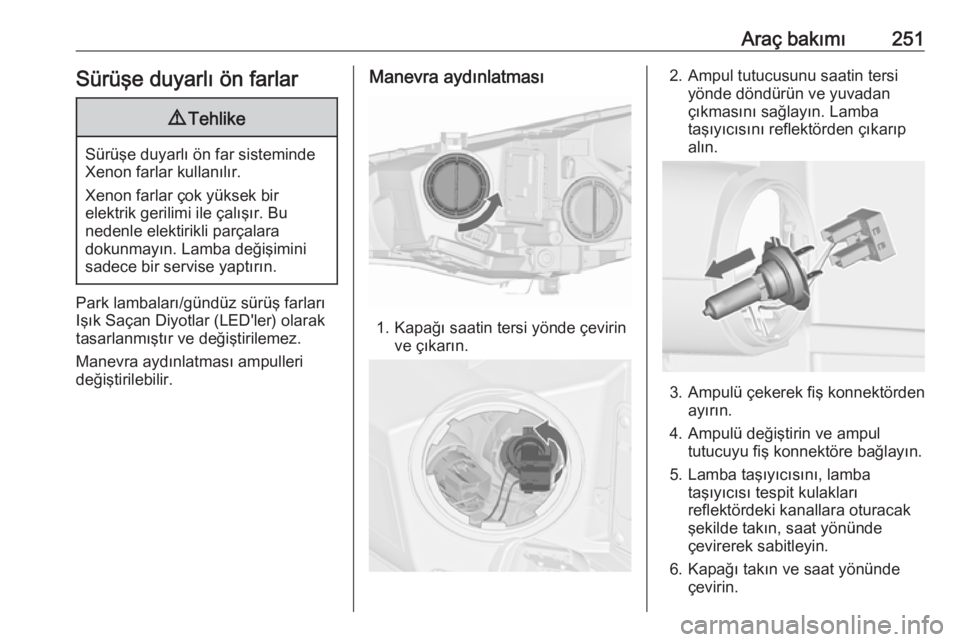

Araç bakımı251Sürüşe duyarlı ön farlar9Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra aydınlatması ampulleri
değiştirilebilir.
Manevra aydınlatması
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

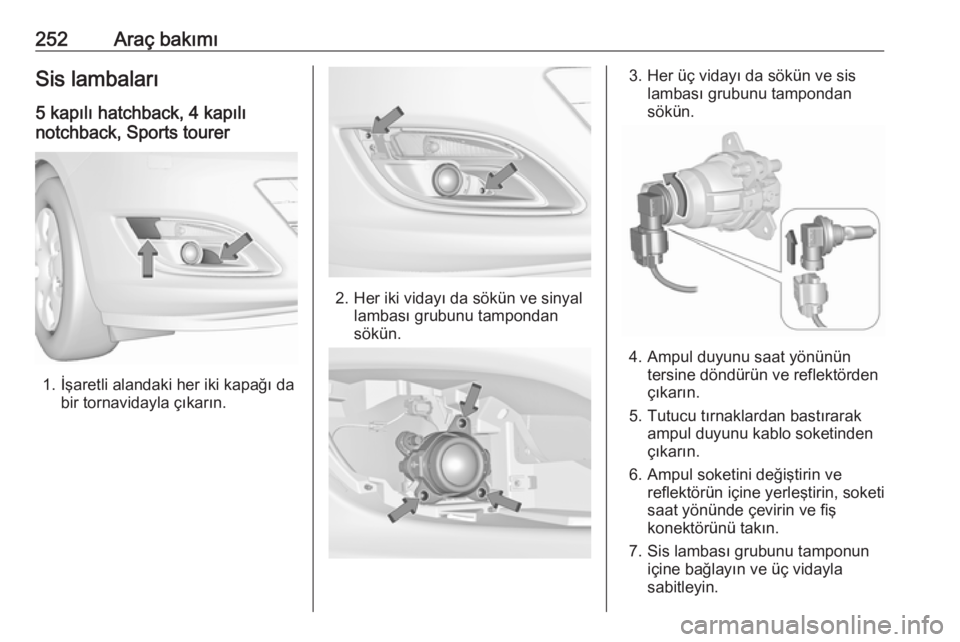

252Araç bakımıSis lambaları
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve sinyallambası grubunu tampondan
sökün.
3. Her üç vidayı da sökün ve sis lambası grubunu tampondan
sökün.
4. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
5. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
6. Ampul soketini değiştirin ve reflektörün içine yerleştirin, soketi
saat yönünde çevirin ve fiş
konektörünü takın.
7. Sis lambası grubunu tamponun içine bağlayın ve üç vidayla
sabitleyin.

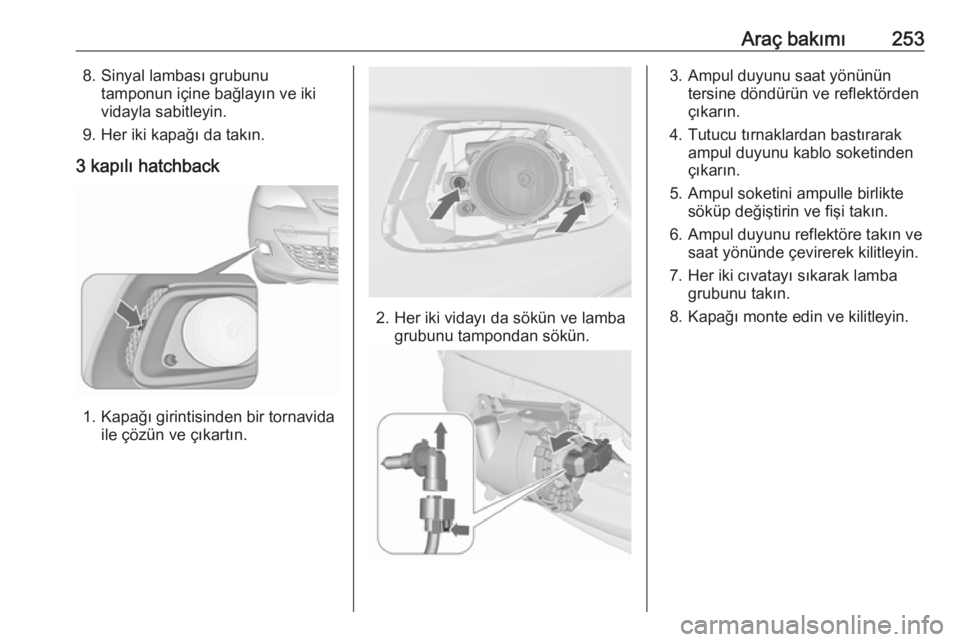

Araç bakımı2538. Sinyal lambası grubunutamponun içine bağlayın ve iki
vidayla sabitleyin.
9. Her iki kapağı da takın.
3 kapılı hatchback
1. Kapağı girintisinden bir tornavida ile çözün ve çıkartın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3. Ampul duyunu saat yönününtersine döndürün ve reflektörden
çıkarın.
4. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
7. Her iki cıvatayı sıkarak lamba grubunu takın.
8. Kapağı monte edin ve kilitleyin.

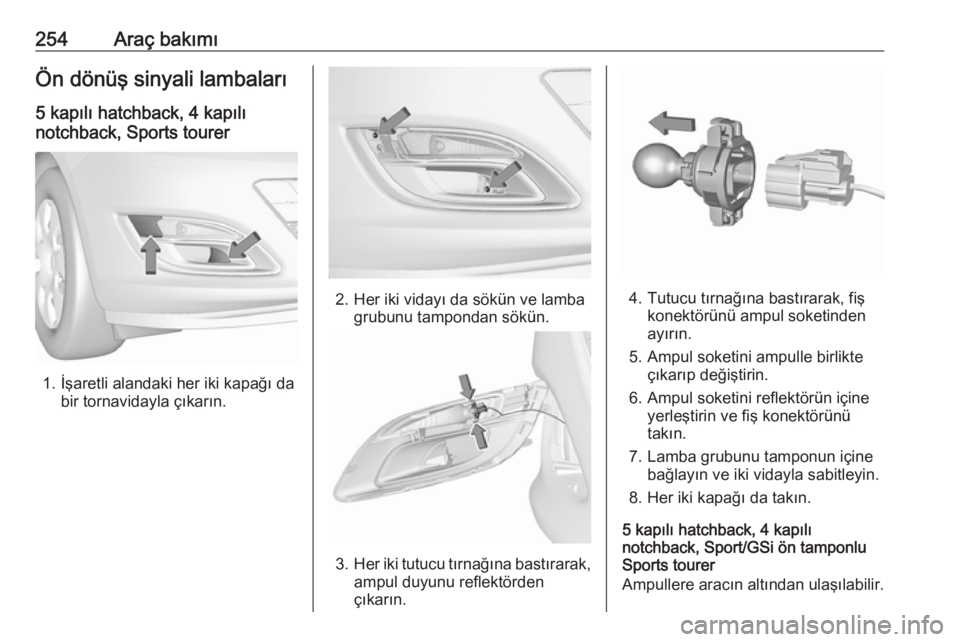

254Araç bakımıÖn dönüş sinyali lambaları
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3.Her iki tutucu tırnağına bastırarak,
ampul duyunu reflektörden
çıkarın.
4. Tutucu tırnağına bastırarak, fiş konektörünü ampul soketinden
ayırın.
5. Ampul soketini ampulle birlikte çıkarıp değiştirin.
6. Ampul soketini reflektörün içine yerleştirin ve fiş konektörünü
takın.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Her iki kapağı da takın.
5 kapılı hatchback, 4 kapılı
notchback, Sport/GSi ön tamponlu Sports tourer
Ampullere aracın altından ulaşılabilir.
