Conservação do veículo271

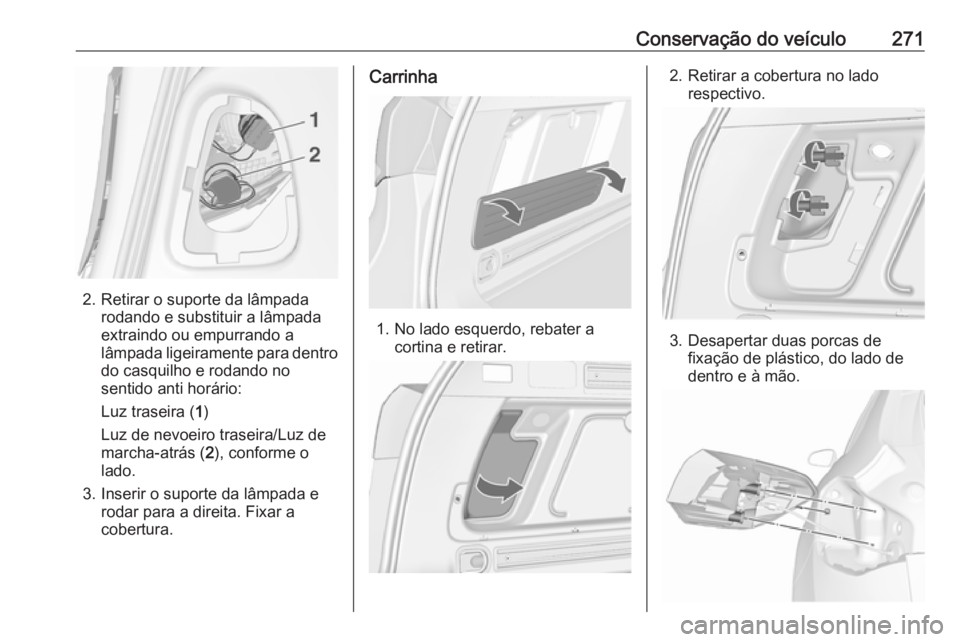

2. Retirar o suporte da lâmpadarodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de marcha-atrás ( 2), conforme o
lado.
3. Inserir o suporte da lâmpada e rodar para a direita. Fixar a
cobertura.
Carrinha
1. No lado esquerdo, rebater a cortina e retirar.
2. Retirar a cobertura no ladorespectivo.
3. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.

272Conservação do veículo4. Extrair cuidadosamente o grupoóptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.

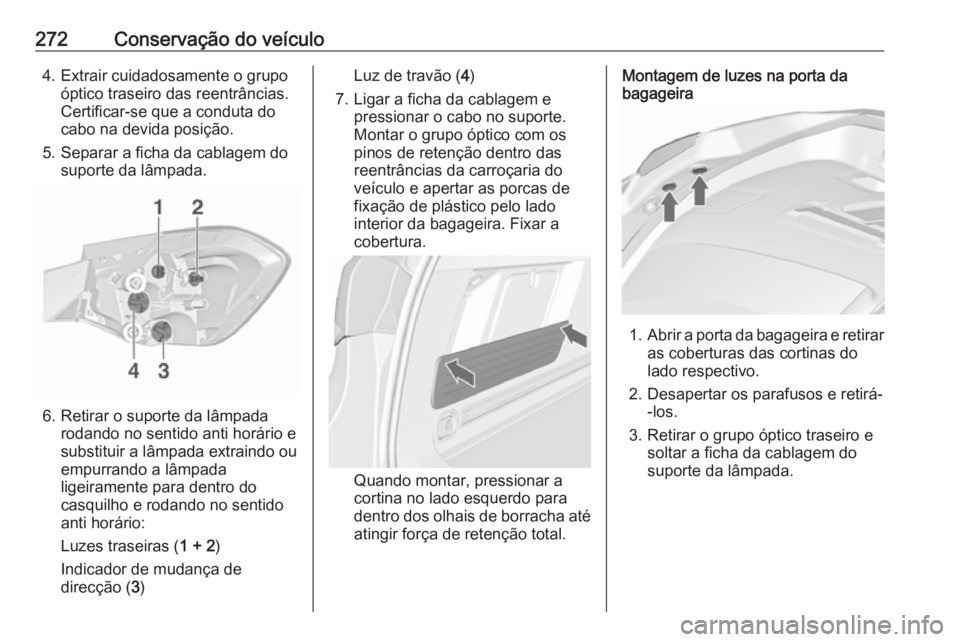

5. Separar a ficha da cablagem do suporte da lâmpada.
6. Retirar o suporte da lâmpada rodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luzes traseiras ( 1 + 2)
Indicador de mudança de
direcção ( 3)
Luz de travão ( 4)
7. Ligar a ficha da cablagem e pressionar o cabo no suporte.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porcas de
fixação de plástico pelo lado
interior da bagageira. Fixar a
cobertura.
Quando montar, pressionar a
cortina no lado esquerdo para
dentro dos olhais de borracha até atingir força de retenção total.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
as coberturas das cortinas do
lado respectivo.
2. Desapertar os parafusos e retirá- -los.
3. Retirar o grupo óptico traseiro e soltar a ficha da cablagem do
suporte da lâmpada.

Conservação do veículo273

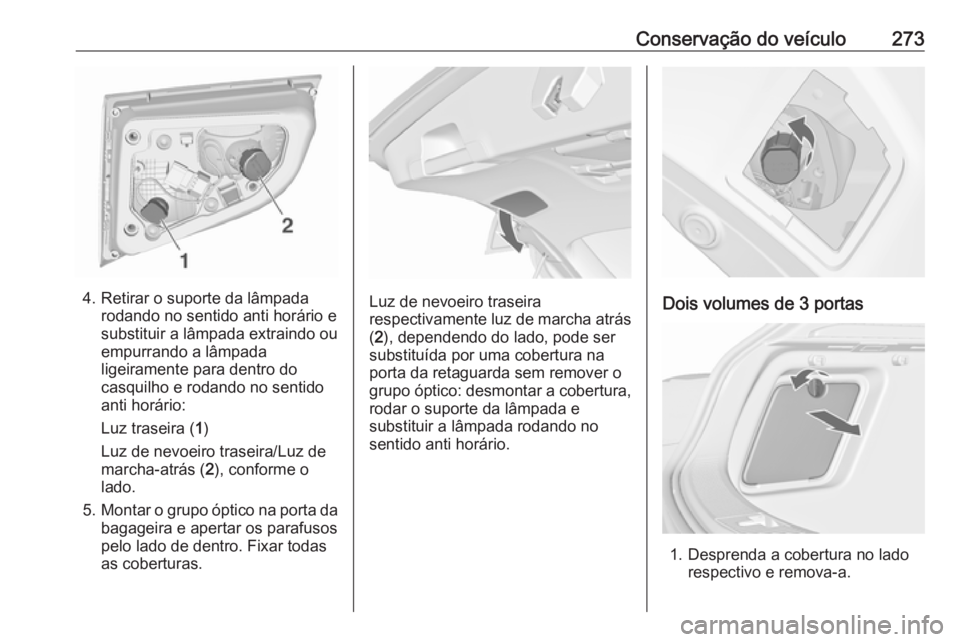

4. Retirar o suporte da lâmpadarodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
5. Montar o grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.Luz de nevoeiro traseira
respectivamente luz de marcha atrás ( 2 ), dependendo do lado, pode ser
substituída por uma cobertura na
porta da retaguarda sem remover o
grupo óptico: desmontar a cobertura,
rodar o suporte da lâmpada e
substituir a lâmpada rodando no
sentido anti horário.Dois volumes de 3 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

Conservação do veículo2751.Abrir a porta da bagageira e retirar
as coberturas do lado respectivo.
2. Desapertar três parafusos.
3. Retirar o grupo óptico traseiro da porta da bagageira.

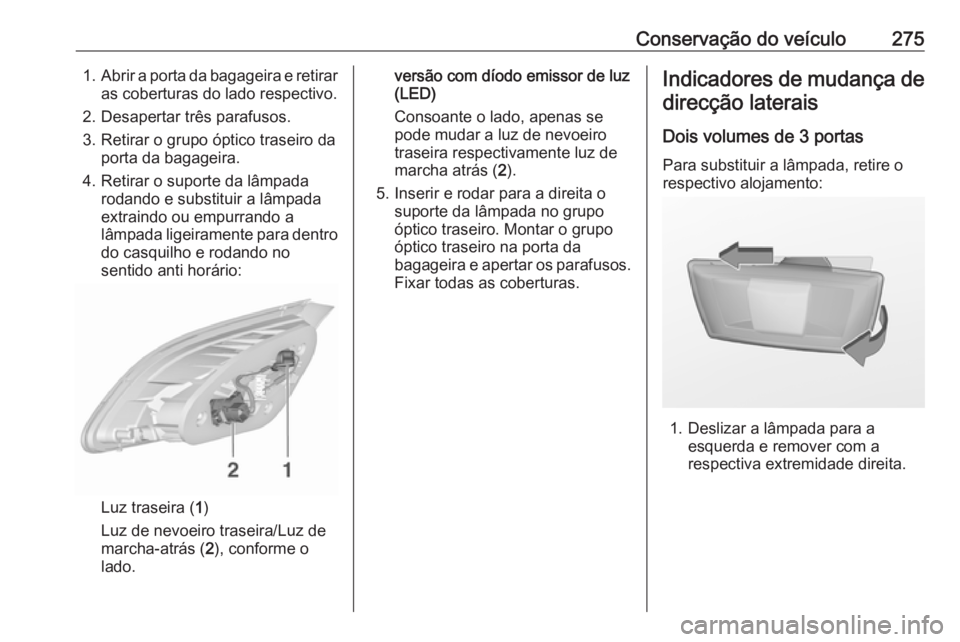

4. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
versão com díodo emissor de luz
(LED)
Consoante o lado, apenas se
pode mudar a luz de nevoeiro
traseira respectivamente luz de
marcha atrás ( 2).
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Montar o grupo
óptico traseiro na porta da
bagageira e apertar os parafusos.
Fixar todas as coberturas.Indicadores de mudança de
direcção laterais

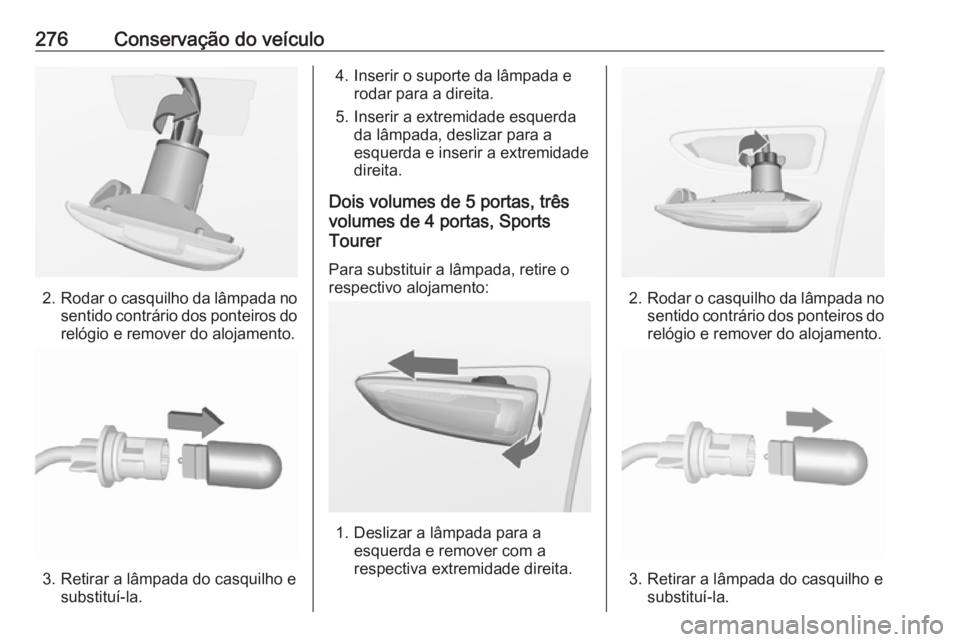

Dois volumes de 3 portas Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.

276Conservação do veículo
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

278Conservação do veículoInstalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
Algumas funções são protegidas por vários fusíveis.Podem também existir fusíveis sem

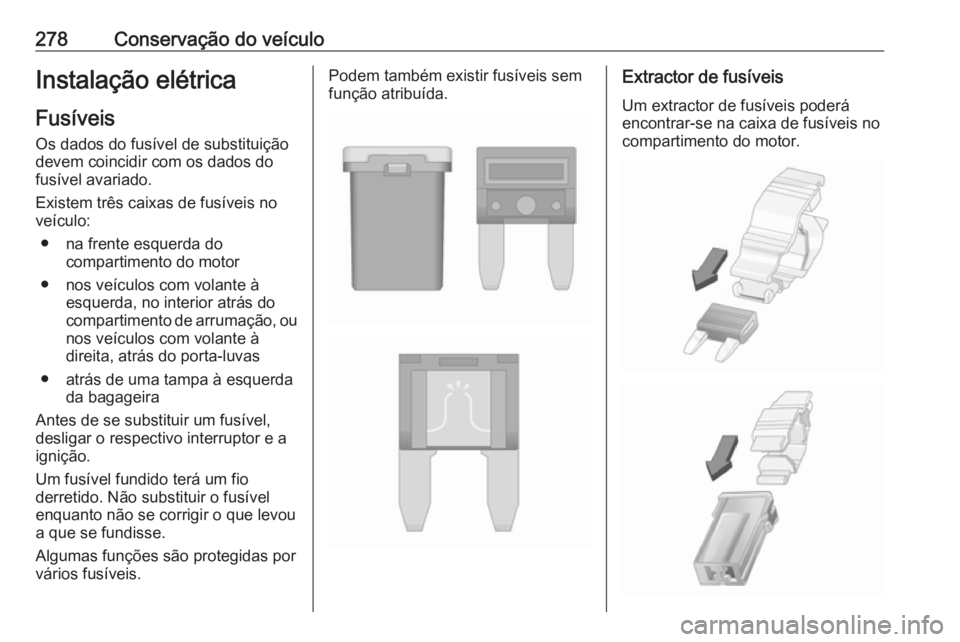

função atribuída.Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

Conservação do veículo279Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos/
Sistema de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação

280Conservação do veículoN.ºCircuito13ABS14Limpa-vidros do óculo traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Vidros dianteiros eléctricos20Vidros traseiros eléctricos21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema de lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba do combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
diesel
