2016.5 OPEL ADAM sensor

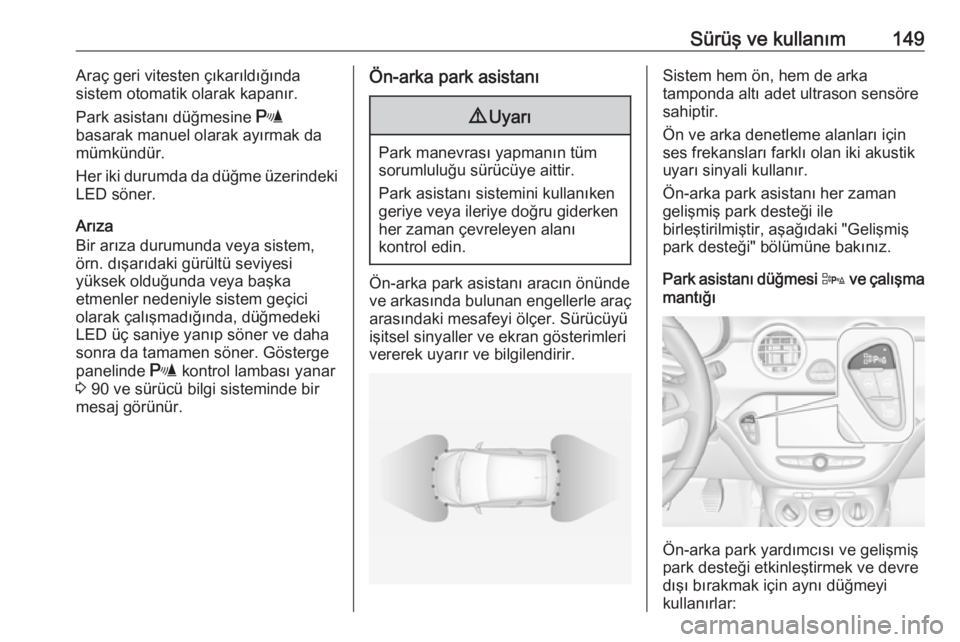

Sürüş ve kullanım149Araç geri vitesten çıkarıldığında
sistem otomatik olarak kapanır.
Park asistanı düğmesine r
basarak manuel olarak ayırmak da
mümkündür.
Her iki durumda da düğme üzerindeki
LED söner.
Arıza
Bir arıza durumunda veya sistem, örn. dışarıdaki gürültü seviyesi
yüksek olduğunda veya başka
etmenler nedeniyle sistem geçici
olarak çalışmadığında, düğmedeki
LED üç saniye yanıp söner ve daha
sonra da tamamen söner. Gösterge
panelinde r kontrol lambası yanar
3 90 ve sürücü bilgi sisteminde bir
mesaj görünür.Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Sistem hem ön, hem de arka
tamponda altı adet ultrason sensöre
sahiptir.
Ön ve arka denetleme alanları için
ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.
Ön-arka park asistanı her zaman
gelişmiş park desteği ile
birleştirilmiştir, aşağıdaki "Gelişmiş
park desteği" bölümüne bakınız.
Park asistanı düğmesi D ve çalışma
mantığı
Ön-arka park yardımcısı ve gelişmiş
park desteği etkinleştirmek ve devre
dışı bırakmak için aynı düğmeyi
kullanırlar:

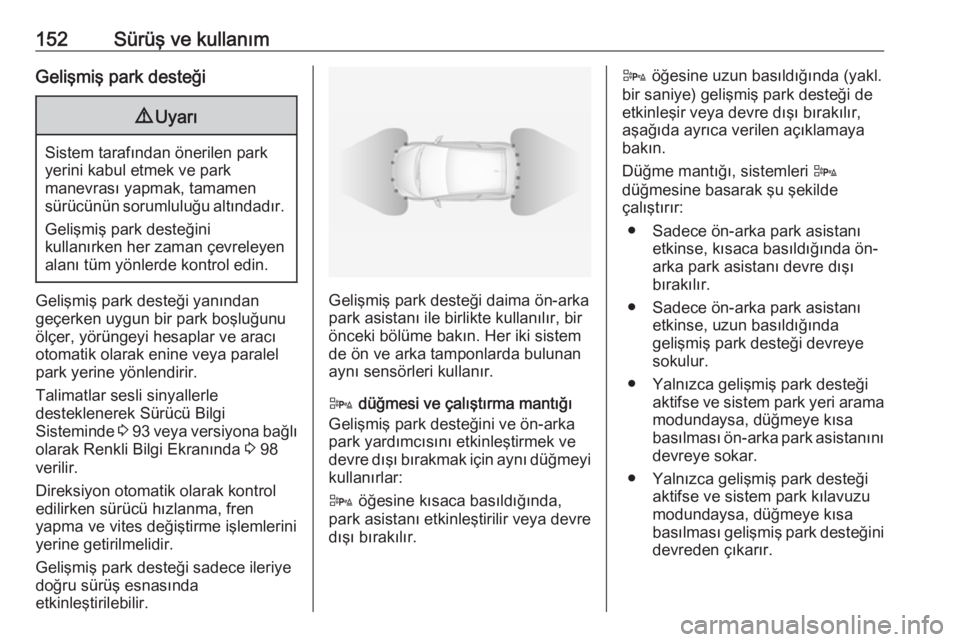

152Sürüş ve kullanımGelişmiş park desteği9Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir.
Talimatlar sesli sinyallerle
desteklenerek Sürücü Bilgi
Sisteminde 3 93 veya versiyona bağlı
olarak Renkli Bilgi Ekranında 3 98
verilir.
Direksiyon otomatik olarak kontrol
edilirken sürücü hızlanma, fren
yapma ve vites değiştirme işlemlerini
yerine getirilmelidir.
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır, bir
önceki bölüme bakın. Her iki sistem
de ön ve arka tamponlarda bulunan
aynı sensörleri kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteğini ve ön-arka park yardımcısını etkinleştirmek ve
devre dışı bırakmak için aynı düğmeyi
kullanırlar:
D öğesine kısaca basıldığında,
park asistanı etkinleştirilir veya devre dışı bırakılır.
D öğesine uzun basıldığında (yakl.
bir saniye) gelişmiş park desteği de
etkinleşir veya devre dışı bırakılır,
aşağıda ayrıca verilen açıklamaya
bakın.
Düğme mantığı, sistemleri D
düğmesine basarak şu şekilde
çalıştırır:
● Sadece ön-arka park asistanı etkinse, kısaca basıldığında ön-
arka park asistanı devre dışı
bırakılır.
● Sadece ön-arka park asistanı etkinse, uzun basıldığında
gelişmiş park desteği devreye
sokulur.
● Yalnızca gelişmiş park desteği aktifse ve sistem park yeri aramamodundaysa, düğmeye kısa
basılması ön-arka park asistanını
devreye sokar.
● Yalnızca gelişmiş park desteği aktifse ve sistem park kılavuzu
modundaysa, düğmeye kısa
basılması gelişmiş park desteğini devreden çıkarır.

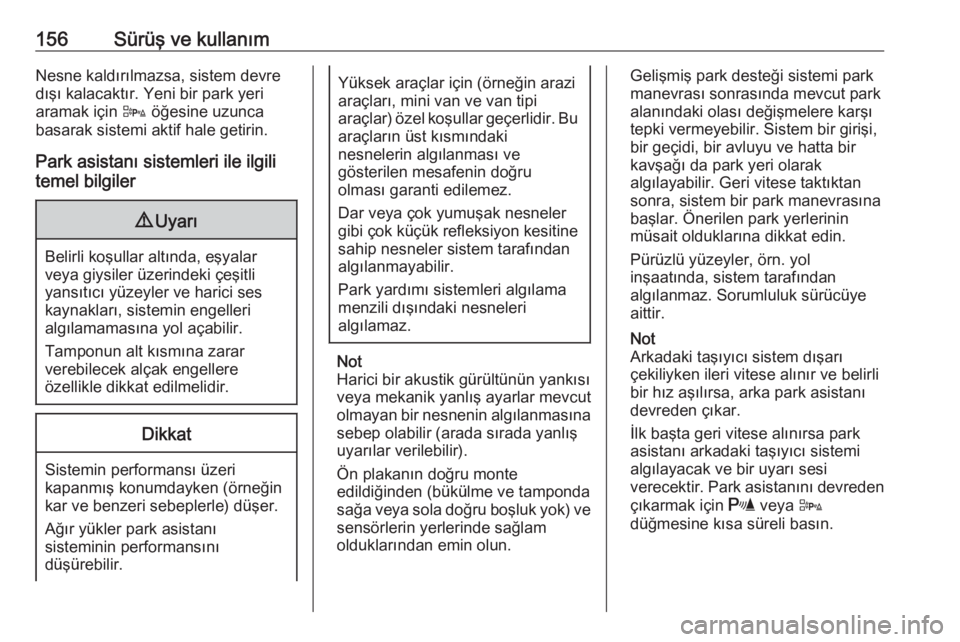

156Sürüş ve kullanımNesne kaldırılmazsa, sistem devre
dışı kalacaktır. Yeni bir park yeri
aramak için D öğesine uzunca
basarak sistemi aktif hale getirin.
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.

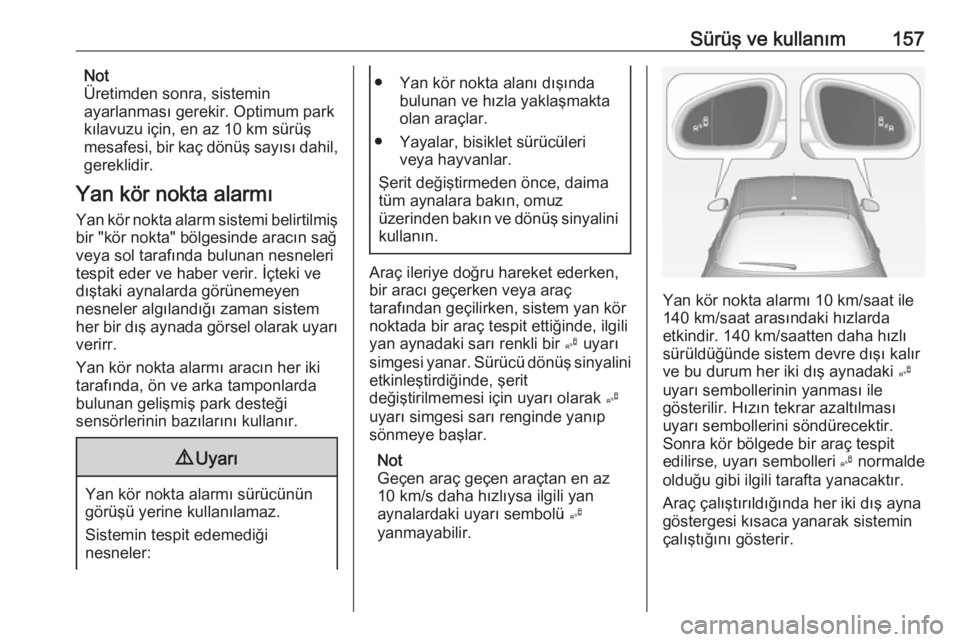

Sürüş ve kullanım157Not
Üretimden sonra, sistemin ayarlanması gerekir. Optimum park kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
● Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az 10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

Araç bakımı183No.Akım devresi1–2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır açılır tavan (Sunroof)/
Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Gövde kontrol modülü9Araç aküsü sensörü10Far seviye ayarı/TPMS/Katlanır
açılır tavan (Sunroof)11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–No.Akım devresi16Şasi kontrol modülü/LPG
sistemi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30–31Sol ön far

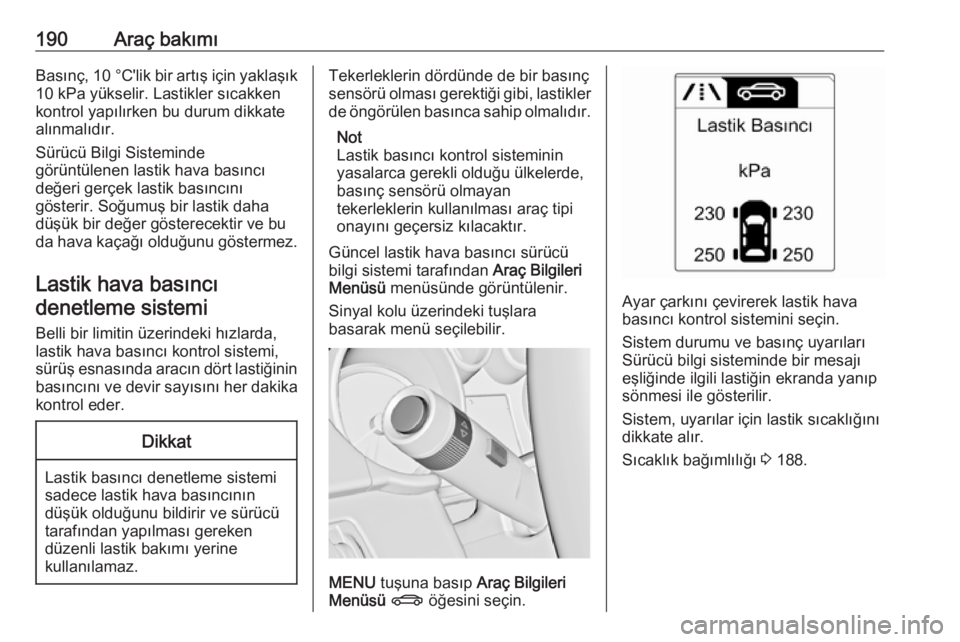

190Araç bakımıBasınç, 10 °C'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını her dakika
kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlara basarak menü seçilebilir.
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları
Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 188.

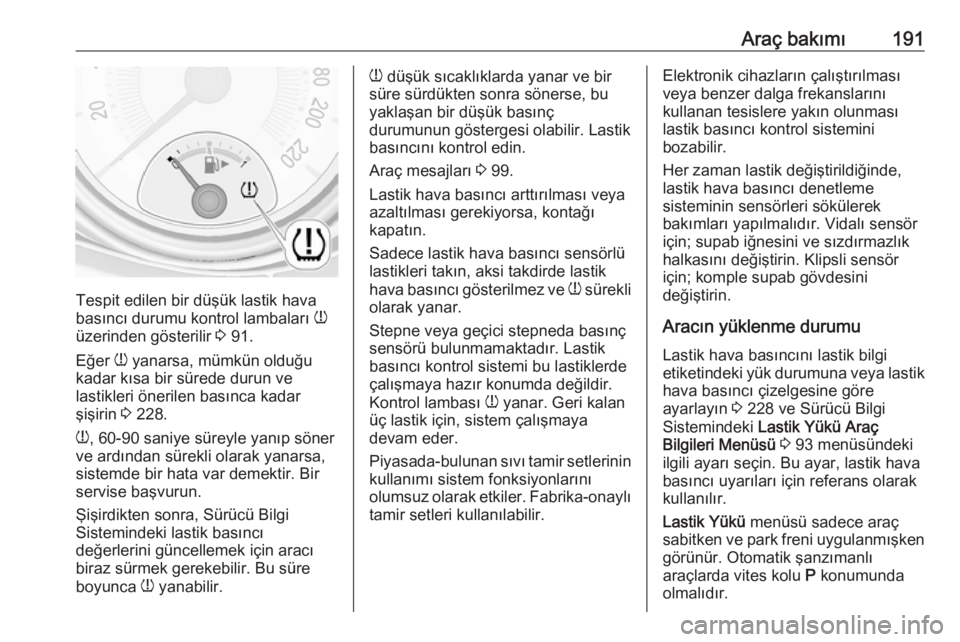

Araç bakımı191
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 91.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 228.
w , 60-90 saniye süreyle yanıp söner
ve ardından sürekli olarak yanarsa,
sistemde bir hata var demektir. Bir
servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w
düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 99.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için, sistem çalışmaya
devam eder.
Piyasada-bulunan sıvı tamir setlerinin kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için; supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için; komple supab gövdesini
değiştirin.
Aracın yüklenme durumuLastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 228 ve Sürücü Bilgi
Sistemindeki Lastik Yükü Araç
Bilgileri Menüsü 3 93 menüsündeki
ilgili ayarı seçin. Bu ayar, lastik hava
basıncı uyarıları için referans olarak
kullanılır.
Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.

192Araç bakımı
Seçin:● Hafif 3 kişiye kadar konfor
basıncı için.
● Eko 3 kişiye kadar Eco basıncı
için.
● Tam yüklenme için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. TPMS sensörlerinden biri
veya daha fazlasının değiştirilmesi
durumunda ve lastiklerin dönmesi
veya komple lastik setinin
değiştirilmesinin ardından tanımlama
kodu ile yeni lastik/tekerlek konumu
birbiriyle eşleşmelidir. TPMS sensörü eşleştirme işlemi, stepneyi TPMS
sensörü bulunan bir normal lastikle
değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk tekerlek konumunu
eşleştirmek için iki dakika, dört
tekerlek konumunun tümünü
eşleştirmek için toplam beş dakika
süre vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
Lastik basınç sensörü eşleştirme
işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.
2. Kontağı açın.3. Otomatik fonksiyonlu manuel şanzımana sahip araçlarda: Fren
pedalına basın ve basılı tutun.
Vites kolunu beş saniye süreyle,
Sürücü Bil Sistemi'nde P
görüntülenene kadar N
konumunda tutun. P harfi, sensör
eşleştirme işleminin başlatılabileceğini gösterir.
Manuel şanzımanlı araçlarda:
boşu seçin.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi
Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görüntülenmelidir.
7. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu göstermek
için korna iki kez çalar.
