2016.5 OPEL ADAM sensor

Condução e funcionamento165estacionamento dianteiros e
traseiros, consultar a secção anterior.
Ambos os sistemas utilizam os
mesmos sensores nos pára-choques
dianteiro e traseiro.
Botão D e lógica operacional
O Apoio avançado ao
estacionamento e os sensores de
estacionamento dianteiros e traseiros
ambos utilizam o mesmo botão para
activação e desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D (aprox.
1 segundo) activa ou desactiva o
Apoio Avançado ao Estacionamento; consultar a descrição em separado
abaixo.
A lógica do botão opera os sistemas
premindo D da seguinte forma:
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão breve desactiva os
sensores de estacionamento
dianteiros e traseiros.● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão longa activa o apoio
avançado ao estacionamento.
● Se apenas estiver activo o apoio avançado ao estacionamento e osistema estiver no modo de
procura de lugar de
estacionamento, uma pressão
breve activa os sensores de
estacionamento dianteiros e
traseiros.
● Se apenas estiver activo o apoio avançado ao estacionamento e o
sistema estiver no modo de
orientação do estacionamento, uma pressão breve desactiva o
apoio avançado ao
estacionamento.
● Se o Apoio Avançado ao Estacionamento estiver ativo,uma pressão longa desativa o
Apoio Avançado ao
Estacionamento e os sensores
de estacionamento dianteiros e
traseiros.● Se for selecionada uma velocidade de marcha em frente
ou a posição de ponto morto,
uma pressão breve ativa ou
desativa os sensores de
estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores deestacionamento dianteiros e
traseiros.
Activação
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar através de uma pressão
longa em D.

166Condução e funcionamentoO sistema reconhece e memoriza (10metros para lugares de
estacionamento paralelos ou 6
metros para lugares de
estacionamento perpendiculares) no
modo de sensores de
estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de
1,8 metros para estacionamento em
paralelo e de 2,5 metros para
estacionamento na perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento
Indicação no Centro de Informação
do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor premindo SET/CLR .
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do
passageiro. Para detetar lugares de
estacionamento no lado de condutor, ligar o indicador do sinal no lado do
condutor.
Quando é detetado um lugar, é
apresentada uma indicação visual no Centro de Informação do Condutor e
emitido um sinal acústico.
Indicação no Mostrador de
informação a cores

Condução e funcionamento167
Selecionar um lugar de
estacionamento paralelo ou
perpendicular tocando no ícone
respetivo no visor.
Selecionar um lugar de
estacionamento tocando no ícone
respetivo no visor.Quando é detetado um lugar, é
apresentada uma indicação visual no Mostrador de informação a cores e
emitido um sinal acústico.
Se o condutor não parar o veículo
depois de ser proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
condutor imobiliza o veículo num
espaço de 10 metros para lugares de
estacionamento paralelos ou 6
metros para lugares deestacionamento perpendiculares
depois de ser apresentada a
mensagem Parar. O sistema calcula
o melhor caminho para o lugar de estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada
pelo sistema. Então, o veículo é
conduzido automaticamente até ao
lugar dando ao condutor instruções
detalhadas quanto a travagem,
aceleração e mudança de
velocidades. O condutor deve afastar as mãos do volante.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo indica
que a distância a um obstáculo é
inferior a aprox. 30 cm.
Se, por algum motivo, o condutor tiver
de assumir a direcção, segurar o
volante apenas na borda exterior. A
direcção automática é cancelada
nesta situação.

Condução e funcionamento169Se for detectado um objecto durante
as instruções de estacionamento,
surge a indicação Parar no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Uma pressão longa em D activa o
sistema e a procura de um novo lugar de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de
estacionamento. O sistema poderá
reconhecer uma entrada, um portão, um pátio ou mesmo uma passadeiracomo lugar de estacionamento.

170Condução e funcionamentoDepois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O condutor aceita a responsabilidade.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r ou D durante breves instantes
para desactivar os sensores de
estacionamento.
Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação paraestacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● Veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente.
● Peões, ciclistas ou animais. Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.
Advertência
Se a velocidade do veículo a efetuar
a ultrapassagem for pelo menos
10 km/h superior à do veículo

198Conservação do veículoColocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1–2Interruptor do espelho retrovisor
exterior3Módulo de controlo da carro‐
çaria4Tecto de abrir dobrável/Módulo
de comando do chassis5ABS6Luz de circulação diurna do lado
esquerdo7–8Módulo de controlo da carro‐
çaria9Sensor da bateria do veículo10Regulação dos faróis/TPMS/
Tecto de abrir dobrável11Limpa-vidros traseiro12Desembaciamento dos vidros13Luz de circulação diurna do lado direito

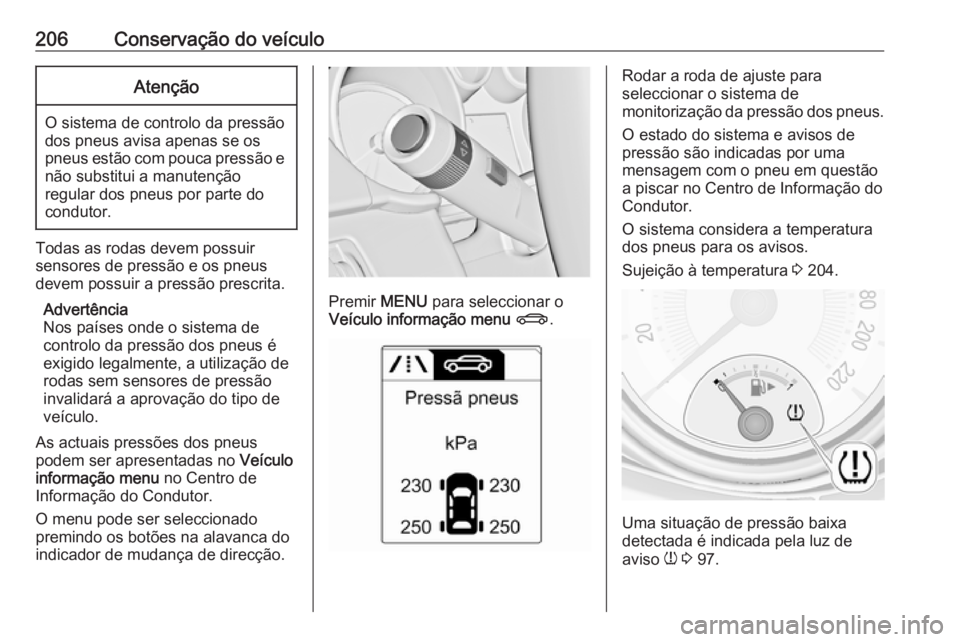

206Conservação do veículoAtenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
premindo os botões na alavanca do
indicador de mudança de direcção.
Premir MENU para seleccionar o
Veículo informação menu X .
Rodar a roda de ajuste para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e avisos de
pressão são indicadas por uma
mensagem com o pneu em questão
a piscar no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 204.
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 97.

Conservação do veículo207Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 246.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode indicar a
aproximação ao estado de pressão
baixa dos pneus. Verificar a pressão
dos pneus.
Mensagens do veículo 3 106.
Se a pressão dos pneus tiver de ser reduzida ou aumentada, desligar o
motor.Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de controlo da pressão dos
pneus não está operacional para
estes pneus. O indicador de controlo
w acende. Para os outros três pneus,
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir onúcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 246 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 99. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos
veículos com caixa de velocidades
automática, a alavanca selectora
deve estar em P.
