2015 YAMAHA YZF-R6 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
Le boîtier à fusibles 2 se trouve sous le ca-
che A. (Voir page 6-10.)Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afind
’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
1. Fusible principal
2. Fusible de rechange du système d’injection de carburant
3. Cache du relais de démarreur
4. Fusible du système d’injection de carburant
5. Boîtier à fusibles 1
6. Fusible de sauvegarde (montre et immobili- sateur antivol)
7. Fusible de papillon des gaz électronique
8. Fusible de rechange
2
1
5
6
3
748
1. Boîtier à fusibles 2
2. Fusible du moteur du ventilateur de radia- teur gauche
3. Fusible du moteur du ventilateur de radia- teur droit
4. Fusible du système de signalisation
5. Fusible d’allumage
6. Fusible de feu arrière
7. Fusible de phare
8. Fusible de rechange
Fusibles spécifiés : Fusible principal:
50.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible de papillon des gaz électro-
nique:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A × 2
Fusible d’allumage: 15.0 A
Fusible du système de signalisa-
tion: 10.0 A
Fusible de feu arrière:
7.5 A
Fusible de phare: 15.0 A
U2CXF1F0.book Page 38 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6
4. Si le fusible neuf grille immédiatement,faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU39014
Remplacement d’une ampoule
d e phareCe modèle est équipé de phares à ampoule
halogène. Si une ampoule de phare grille, la
remplacer comme suit :ATTENTION
FCA10651
Veiller à ne pas en dommager les pièces
suivantes :  Ampoule d e phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de rési dus graisseux. La
graisse ré duit la transparence du
verre mais aussi la luminosité d e
l’ampoule, ainsi que sa d urée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d ’alcool ou de diluant pour pein-
ture.
 Lentille de phare
Ne pas coller de pellicules colorées
ni autres a dhésifs sur la lentille d u
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer la protection de l’ampoule de phare en la tournant dans le sens in-
verse des aiguilles d’une montre.
2. Débrancher la fiche rapide du phare.1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1
U2CXF1F0.book Page 39 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
6
3. Décrocher le porte-ampoule du phare,puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.
5. Brancher la fiche rapide du phare.
6. Reposer la protection de l’ampoule de phare en la tournant dans le sens des
aiguilles d’une montre. 7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU44941
VeilleuseLa veilleuse est équipée d’une DEL.
Si la veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.

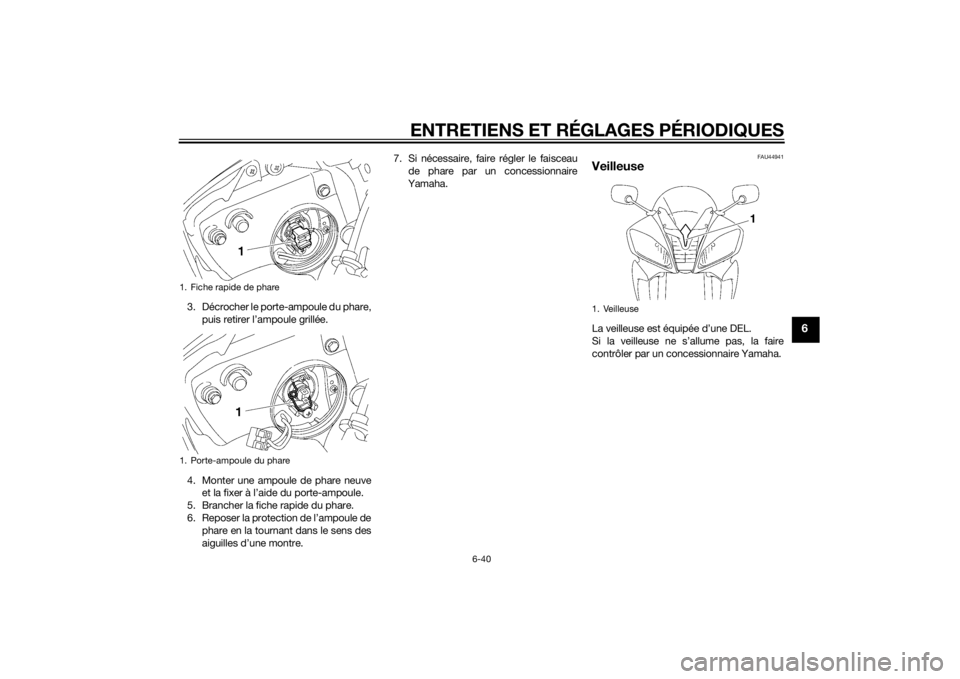

1. Fiche rapide de phare
1. Porte-ampoule du phare
1. Veilleuse
U2CXF1F0.book Page 40 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-41
6
FAU24182
Feu arrière/stopLe feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU24205
Remplacement d’une ampoule
d e clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192]
1. Lentille du clignotant
2. Vis
21
1. Ampoule de clignotant
U2CXF1F0.book Page 41 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-42
6
FAU24314
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule. 3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai- rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU24351
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
1. Vis
2. Bloc d’éclairage de la plaque d’immatricula- tion
1
2
1. Ampoule d’éclairage de la plaque d’immatri- culation
2. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
2
U2CXF1F0.book Page 42 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-43
6
FAU24361
Roue avant
FAU56350
Dépose de la roue avant
AVERTISSEMENT
FWA10822
Pour éviter les acci dents corporels, ca-
ler soli dement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer les vis de pincement d’axe de roue avant, la vis d’axe de roue,
puis les vis de fixation d’étrier de frein.
2. Surélever la roue avant en procédant comme expliqué à la section précé-
dente “Calage de la moto”. 3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé sa vis et son écrou.
4. Déposer l’étrier de frein de part et d’autre du véhicule après avoir retiré
les vis de fixation.
5. Retirer la vis d’axe, extraire l’axe de roue en le poussant du côté gauche
pour le retirer, puis déposer la roue.
ATTENTION : Ne pas actionner le
frein après la dépose des étriers,
car les plaquettes risquent de se
rapprocher à l’excès.
[FCA11052]
Mise en place de la roue avant
1. Soulever la roue entre les bras de fourche.
2. Remettre l’axe de roue en place.
3. Monter la vis d’axe, reposer la roue avant sur le sol, puis déployer la bé-
quille latérale.
4. Reposer l’étrier de frein de part et d’autre du véhicule en les fixant à
l’aide des vis de fixation.N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter les
étriers de frein sur les disques de frein.
1. Vis de pincement d’axe de roue avant
1. Support de la durite de frein
2. Vis et écrou
3. Vis de fixation d’étrier de frein
4. Étrier de frein
5. Vis d’axe
31
2
4
5
1. Axe de roue
U2CXF1F0.book Page 43 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-44
6
5. Reposer le support de durite de freinde part et d’autre du véhicule en les
fixant à l’aide de sa vis et de son
écrou.
6. Serrer les boulons d’étrier de frein et
les boulons du support de durite de
frein au couple spécifié.
7. Serrer la vis d’axe au couple de ser- rage spécifié.N.B.Immobiliser l’axe de roue à l’aide d’une clé
hexagonale de 19 mm pendant le serrage
de la vis d’axe.8. Serrer d’abord la vis de pincementd’axe de roue B, puis la vis de pince-
ment A au couple spécifié. 9. Resserrer la vis de pincement B au
couple spécifié.
10. Tapoter le côté extérieur du bras de fourche droit à l’aide d’un maillet en
caoutchouc afin de l’aligner sur l’ex-
trémité de l’axe de roue.
11. Serrer la vis de pincement d’axe de roue D, puis la vis de pincement C au
couple spécifié.
12. Resserrer la vis de pincement D au couple spécifié. 13. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.
Couples de serrage :
Vis de fixation d’étrier de frein : 35 Nm (3.5 m·kgf, 25 ft·lbf)
Vis de support de la durite de frein : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Couple de serrage :
Vis d’axe : 91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Vis de pincement A d’axe de roue avant
2. Vis de pincement B d’axe de roue avant
3. Vis de pincement C d’axe de roue avant
4. Vis de pincement D d’axe de roue avant
Couple de serrage :
Vis de pincement d’axe de roue : 21 Nm (2.1 m·kgf, 15 ft·lbf)
Couple de serrage :
Vis de pincement d’axe de roue :
21 Nm (2.1 m·kgf, 15 ft·lbf)
U2CXF1F0.book Page 44 Thursday, July 17, 2014 1:07 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-45
6
FAU25081
Roue arrière
FAU56721
Dépose de la roue arrière
AVERTISSEMENT
FWA10822
Pour éviter les acci dents corporels, ca-
ler soli dement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant comme expliqué à la page 6-42.
3. Enlever l’écrou d’axe. 4. Desserrer tout à fait le contre-écrou si-
tué de part et d’autre du bras oscillant.
5. Tourner les vis de réglage de la ten- sion de la chaîne de transmission
dans le sens (a) jusqu’à ce que la
chaîne soit suffisamment desserrée et
puisse être démontée de la couronne
arrière, puis repousser la roue vers
l’avant.
6. Retirer la chaîne de transmission de la couronne arrière.
N.B.Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.
 La chaîne de transmission est indé-
montable.7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
ATTENTION : Ne pas actionner le
frein après la dépose de la roue et
d u disque de frein, car les pla-
quettes risquent de se rapprocher à
l’excès.
[FCA11073]
1. Écrou d’axe
2. Étrier de frein
3. Support d’étrier de frein
1
2
3
1. Vis de réglage de la tension de la chaîne de transmission
2. Contre-écrou
(a)
12
U2CXF1F0.book Page 45 Thursday, July 17, 2014 1:07 PM
