REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-37
6
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU39014
Scheinwerferlampe auswech-
selnDieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt aus-
wechseln.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschäd ig en:
Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fing ern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ach
ten.
1. Die Scheinwerferlampe gegen den
Uhrzeigersinn herausdrehen.
2. Den Scheinwerfer-Steckverbinder ab- ziehen.1. Den Glasteil der Lampe nicht berühren.

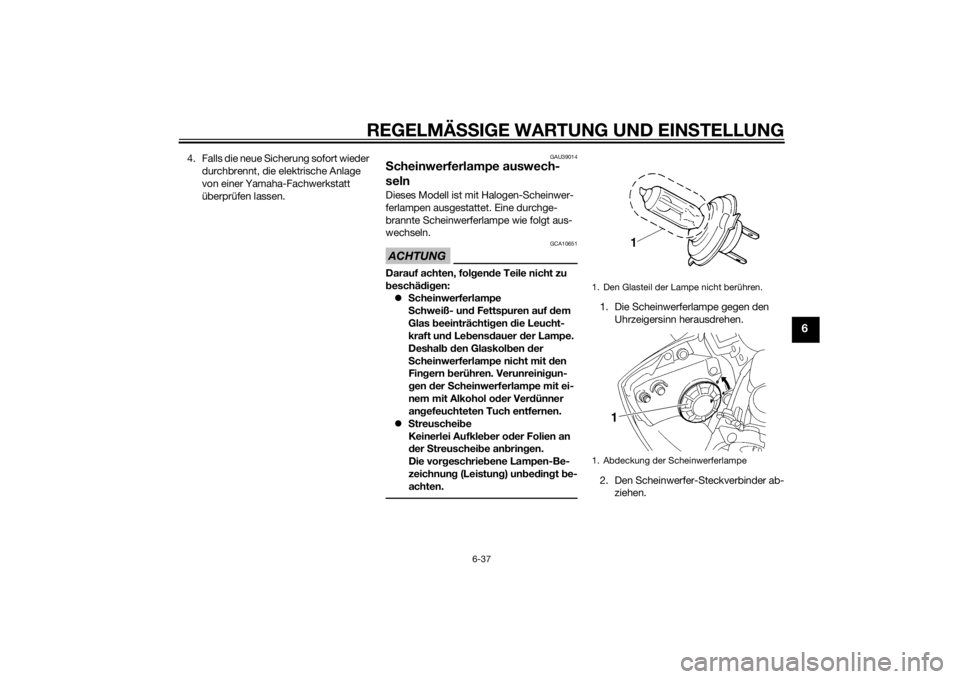

1. Abdeckung der Scheinwerferlampe
1
U2CXG1G0.book Page 37 Wednesday, July 16, 2014 3:42 PM
Page 90 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-38
6
3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern.
5. Den Scheinwerferstecker anschlie-
ßen. 6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU44941
Stan dlichtDieses Modell ist mit LED-Standlicht aus-
gestattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.

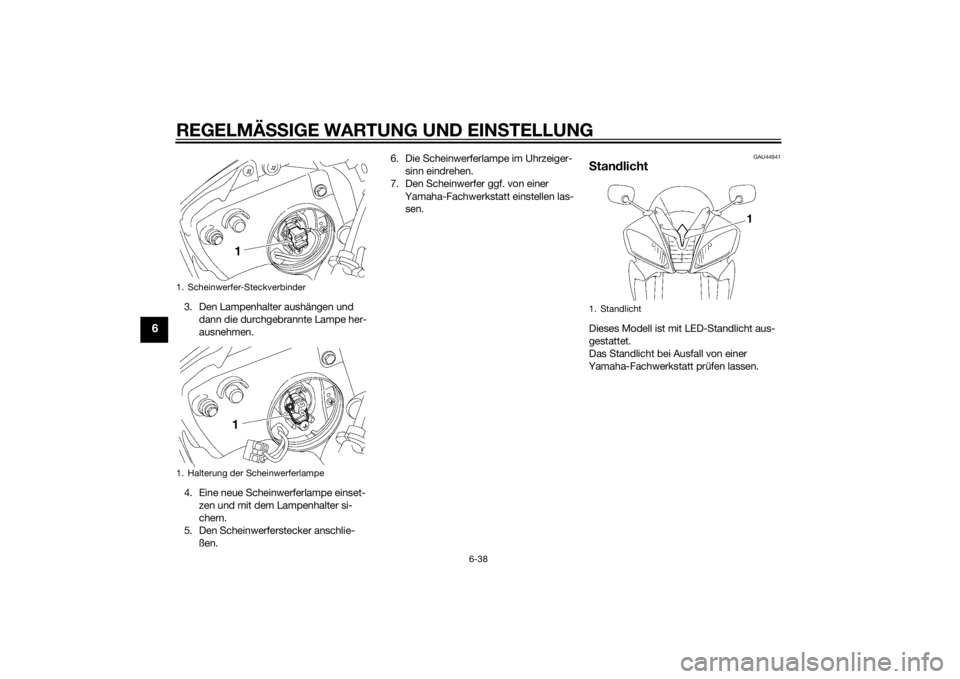

1. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
1. Standlicht
U2CXG1G0.book Page 38 Wednesday, July 16, 2014 3:42 PM
Page 91 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-39
6
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192]

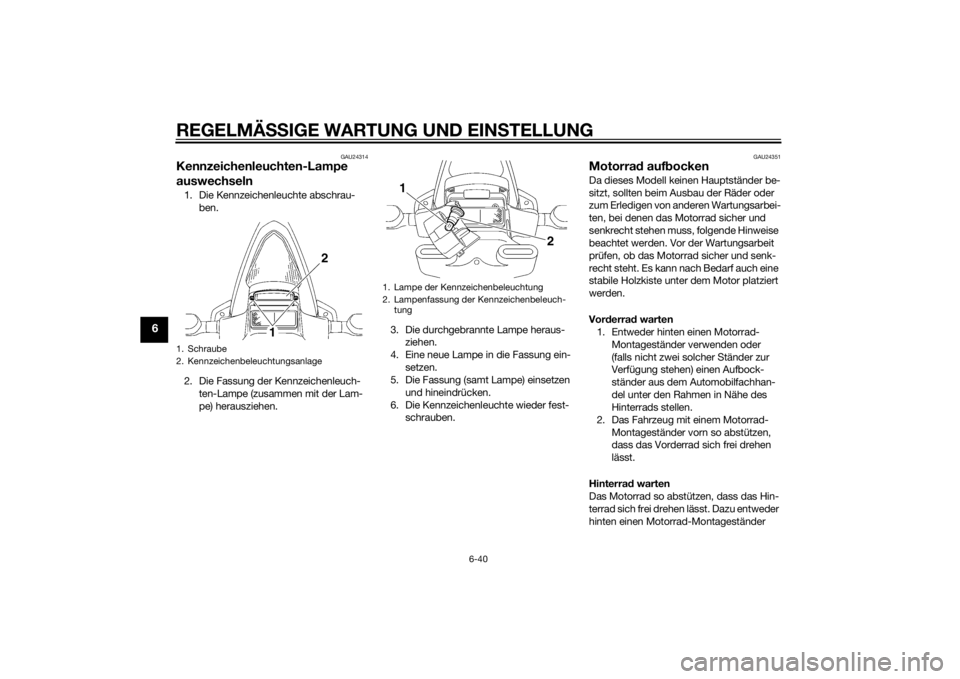

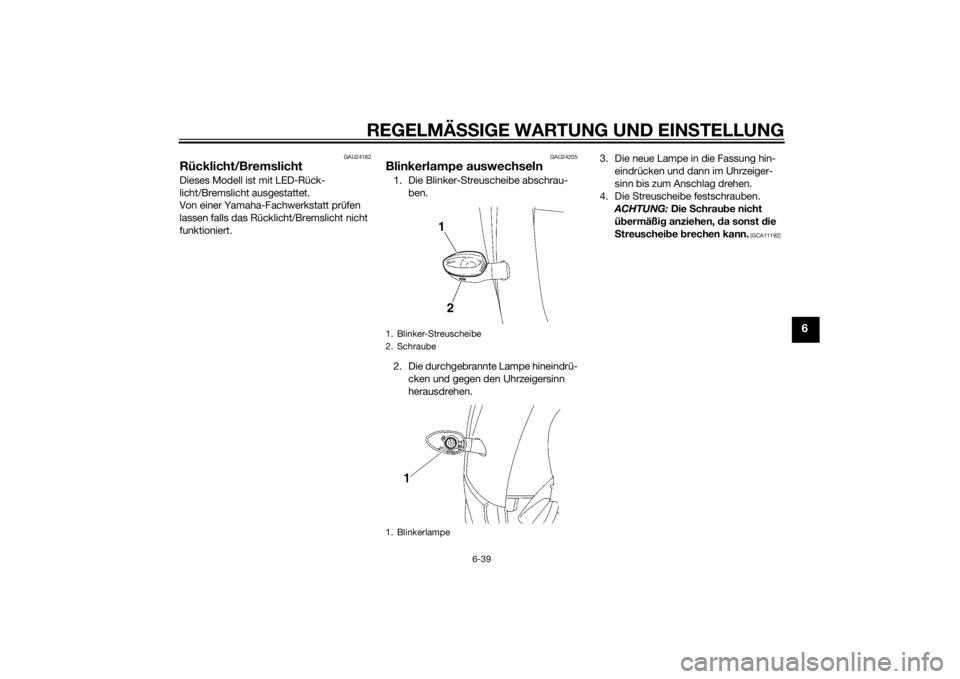

1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
21
U2CXG1G0.book Page 39 Wednesday, July 16, 2014 3:42 PM
Page 92 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1
2
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch- tung
1
2
U2CXG1G0.book Page 40 Wednesday, July 16, 2014 3:42 PM
Page 93 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-41
6
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU24361
Vor derra d
GAU56350
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachsklemmschrauben, die Achsschraube und dann die Brems-
sattelschrauben lockern.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten. 3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab- schrauben.
5. Die Achsschraube entfernen, von links gegen die Radachse drücken und sie
herausnehmen und dann das Rad ab-
nehmen. ACHTUNG: Niemals die
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]

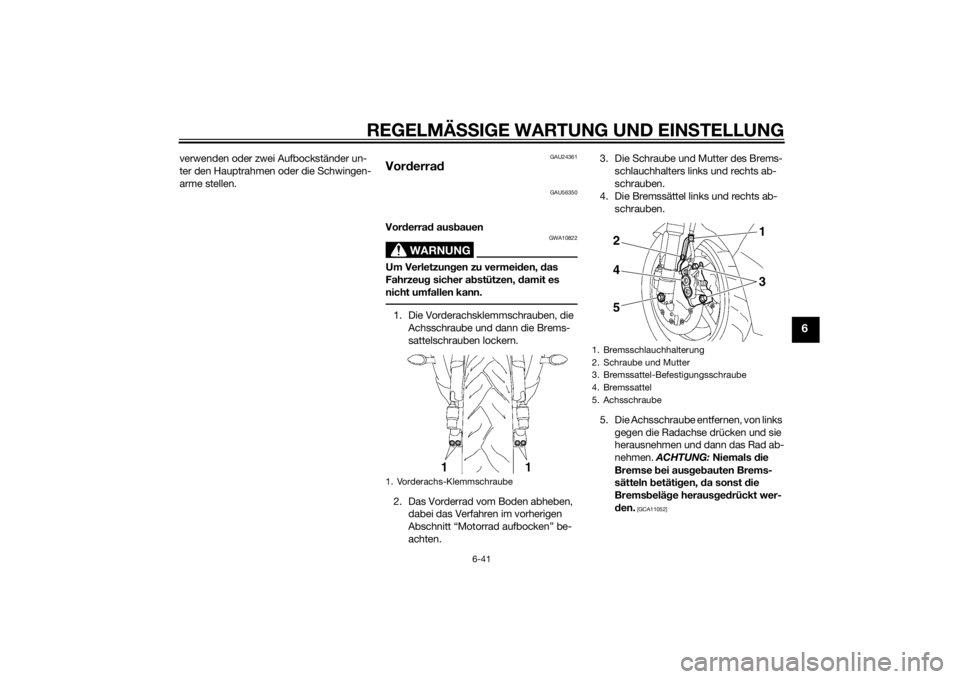

1. Vorderachs-Klemmschraube
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
31
2
4
5
U2CXG1G0.book Page 41 Wednesday, July 16, 2014 3:42 PM
Page 94 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-42
6
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Die Achsschraube montieren, das Vorderrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Die Bremssättel links und rechts an-
schrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.
5. Die Schraube und Mutter des Brems-schlauchhalters links und rechts an-
schrauben.
6. Die Bremssattel-Befestigungsschrau- ben und die Bremsschlauchhalter-
Schrauben vorschriftsmäßig festzie-
hen.
7. Die Achsschraube vorschriftsmäßig festziehen.HINWEISBeim Festziehen der Achsschraube die
Radachse mit einem 19 mm Sechskant-
schlüssel halten, damit sie sich nicht mit-
dreht.8. Die Achs-Klemmschraube B, dann die Klemmschraube A mit dem vorge-
schriebenen Drehmoment festziehen. 9. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
10. Mit einem Gummihammer leichte Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.
11. Die Achs-Klemmschraube D, dann die Klemmschraube C mit dem vorge-
schriebenen Drehmoment festziehen.

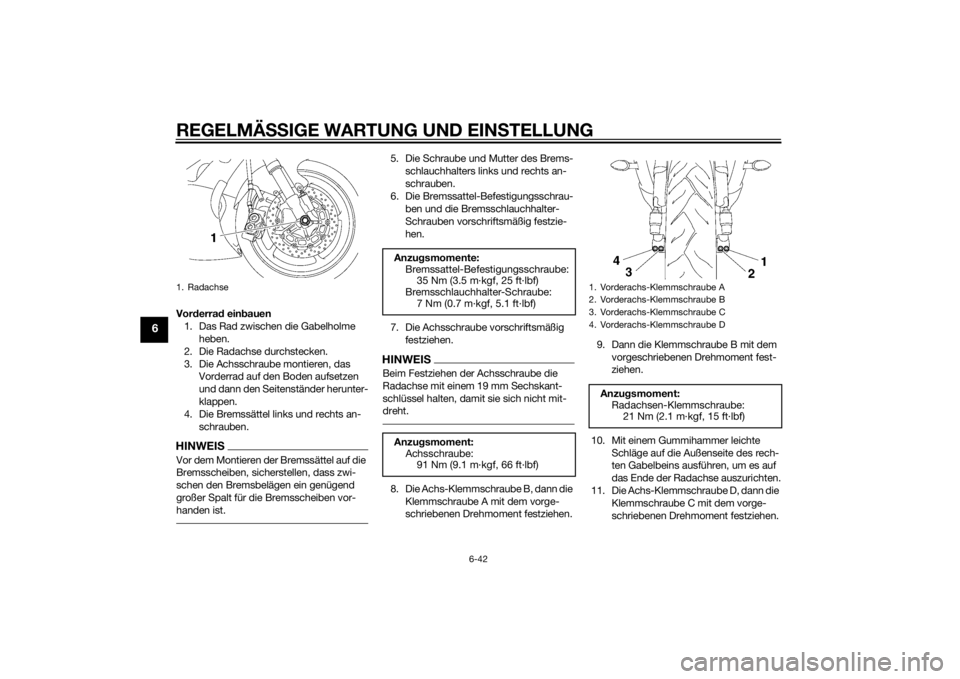

1. Radachse
Anzu gsmomente:
Bremssattel-Befestigungsschraube: 35 Nm (3.5 m·kgf, 25 ft·lbf)
Bremsschlauchhalter-Schraube: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Anzu gsmoment:
Achsschraube: 91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube DAnzu gsmoment:
Radachsen-Klemmschraube: 21 Nm (2.1 m·kgf, 15 ft·lbf)
U2CXG1G0.book Page 42 Wednesday, July 16, 2014 3:42 PM
Page 95 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-43
6
12. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
13. Mit angezogener Vorderradbremse mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25081
Hinterra d
GAU56721
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-40 anheben.
3. Die Achsmutter abschrauben. 4. Die Kontermuttern auf beiden Seiten
der Schwinge vollständig lockern.
5. Die Kettenspanner-Einstellschraube in Richtung (a) drehen, um die An-
triebskette zu lockern, so dass sie
vom Kettenrad abgenommen werden
kann, und dann das Rad nach vorn
drücken.
6. Die Antriebskette vom Kettenrad ab- nehmen.
Anzu
gsmoment:
Radachsen-Klemmschraube:

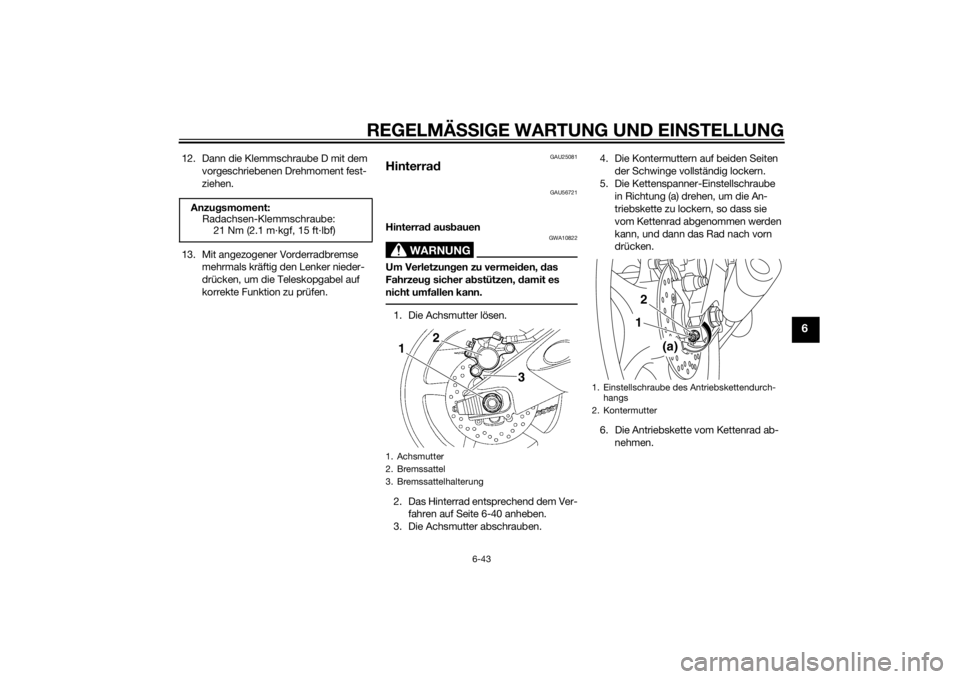

21 Nm (2.1 m·kgf, 15 ft·lbf)1. Achsmutter
2. Bremssattel
3. Bremssattelhalterung
1
2
3
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
12
U2CXG1G0.book Page 43 Wednesday, July 16, 2014 3:42 PM
Page 96 of 114
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-44
6
HINWEIS Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
Die Antriebskette kann nicht zerlegt
werden.7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Wenn Rad und
Bremsschei be aus geb aut sin d, auf
keinen Fall die Bremse b etätigen,
d a sonst d ie Bremsbeläg e aneinan-
d er ged rückt werd en.
[GCA11073]
Hinterrad ein bauen
1. Rad und Bremssattelhalterung ein- bauen, indem die Radachse von links
eingesetzt wird.HINWEISSicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren, dann das Hinterrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-28.)
5. Die Achsmutter vorschriftsmäßig fest- ziehen.
6. Die Einstellschrauben des An- triebskettenspiels mit dem vorge-
schriebenen Anzugsmoment in Rich-
tung (b) festziehen.

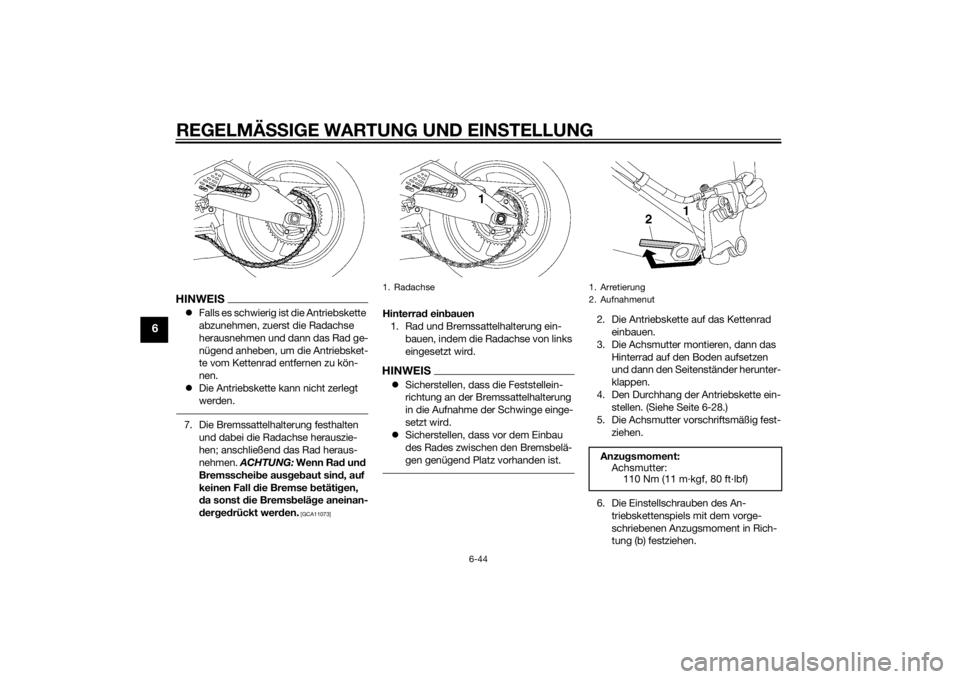

1. Radachse
1. Arretierung
2. AufnahmenutAnzu gsmoment:
Achsmutter: 110 Nm (11 m·kgf, 80 ft·lbf)
U2CXG1G0.book Page 44 Wednesday, July 16, 2014 3:42 PM
