CARACTERISTIQUES DU MOTEUR
2-2
FAS1SM5054
CARACTERISTIQUES DU MOTEUR
Moteur
Type de moteur Refroidissement par liquide, 4 temps, DACT
Cylindrée 250 cm
3
Disposition du ou des cylindres Monocylindre
Alésage course 77.0 53.6 mm (3.0 2.1 in)
Taux de compression 13.5:1
Système de démarrage Kick
Carburant
Carburant recommandé Supercarburant sans plomb exclusivement
Capacité du réservoir 7.5 L (1.98 US gal, 1.65 Imp.gal)
Huile moteur
Système de graissage Carter humide
Marque recommandée YAMALUBE
Type SAE 10W-30, SAE 10W-40, SAE 10W-50,
SAE 15W-40, SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur
Quantité (lors du démontage) 0.90 L (0.95 US qt, 0.79 Imp.qt)
Avec remplacement de l’élément
du filtre à huile 0.73 L (0.77 US qt, 0.64 Imp.qt)
Sans remplacement de l’élément
du filtre à huile 0.71 L (0.75 US qt, 0.62 Imp.qt)
Filtre à huile
Type de filtre Papier
Pompe
Type de pompe Trochoïde
Jeu entre rotor intérieur et rotor extérieur Inférieur à 0.150 mm (0.0059 in)
Limite 0.20 mm (0.0079 in)
Jeu entre rotor extérieur et corps de la
pompe à huile 0.13–0.18 mm (0.0051–0.0071 in)
Limite 0.24 mm (0.0094 in)
Jeu entre corps de pompe et rotor extérieur
et rotor intérieur 0.06–0.11 mm (0.0024–0.0043 in)
Limite 0.17 mm (0.0067 in)
Refroidissement
Capacité du radiateur (circuit compris) 1.00 L (1.06 US qt, 0.88 Imp.qt)
Capacité du radiateur 0.58 L (0.61 US qt, 0.51 Imp.qt)
Pression d’ouverture du bouchon de radiateur 108–137 kPa (1.08–1.37 kg/cm
2, 15.7–19.9
psi)
Faisceau de radiateur
Largeur 112.6 mm (4.43 in)
Hauteur 235.0 mm (9.25 in)
Profondeur 28.0 mm (1.10 in)
Pompe
Type de pompe Pompe centrifuge
Bougie
Fabricant/modèle NGK/LMAR8G
Écartement des électrodes 0.7–0.8 mm (0.028–0.031 in)

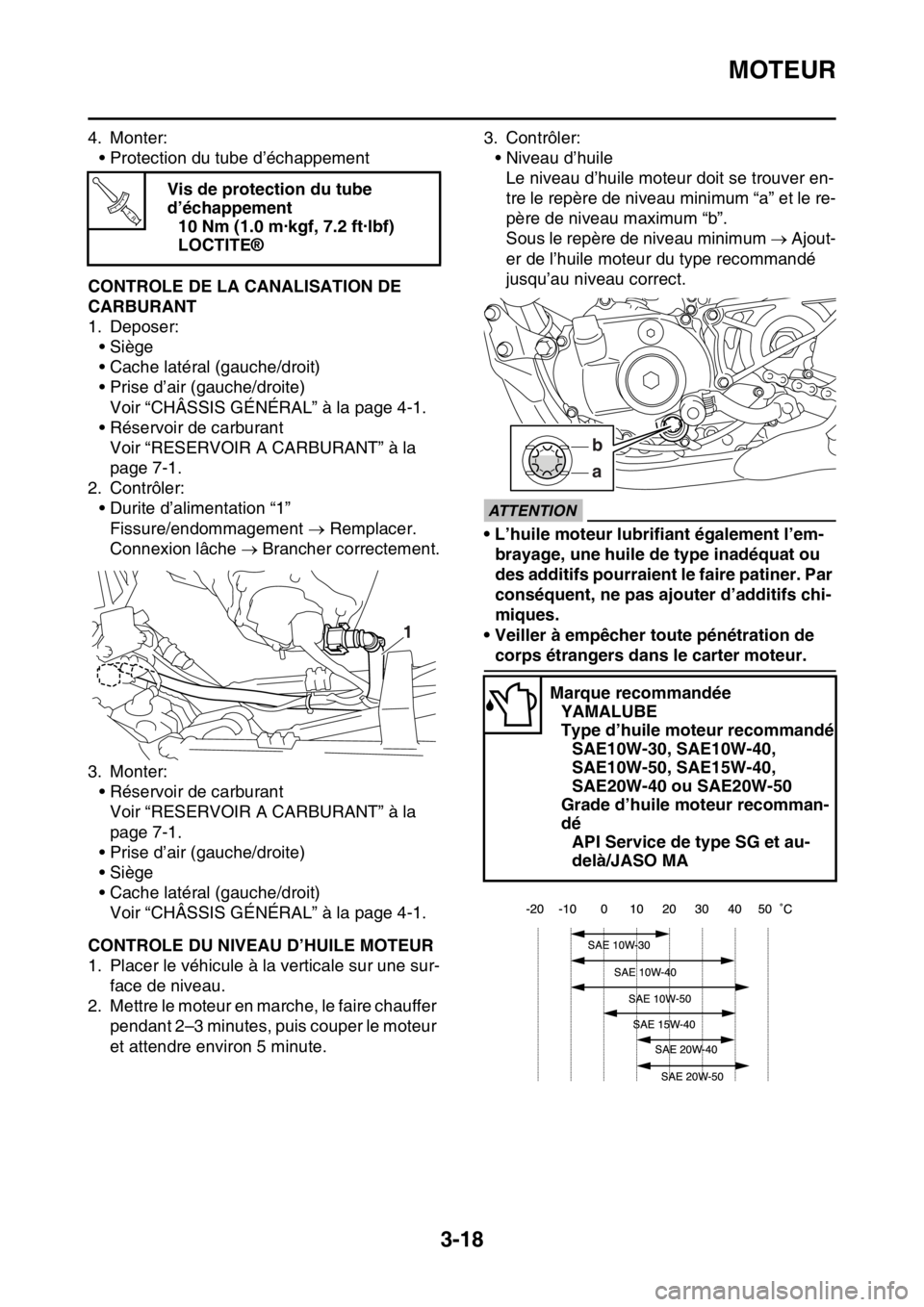

MOTEUR
3-18
4. Monter:
• Protection du tube d’échappement
FAS1SM5085CONTROLE DE LA CANALISATION DE
CARBURANT
1. Deposer:
•Siège
• Cache latéral (gauche/droit)
• Prise d’air (gauche/droite)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
2. Contrôler:
• Durite d’alimentation “1”
Fissure/endommagement Remplacer.
Connexion lâche Brancher correctement.
3. Monter:
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 7-1.
• Prise d’air (gauche/droite)
•Siège
• Cache latéral (gauche/droit)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
FAS1SM5086CONTROLE DU NIVEAU D’HUILE MOTEUR
1. Placer le véhicule à la verticale sur une sur-
face de niveau.
2. Mettre le moteur en marche, le faire chauffer
pendant 2–3 minutes, puis couper le moteur
et attendre environ 5 minute.3. Contrôler:
• Niveau d’huile
Le niveau d’huile moteur doit se trouver en-
tre le repère de niveau minimum “a” et le re-
père de niveau maximum “b”.
Sous le repère de niveau minimum Ajout-
er de l’huile moteur du type recommandé
jusqu’au niveau correct.
ECA33DD018
ATTENTION
• L’huile moteur lubrifiant également l’em-
brayage, une huile de type inadéquat ou
des additifs pourraient le faire patiner. Par
conséquent, ne pas ajouter d’additifs chi-
miques.
• Veiller à empêcher toute pénétration de
corps étrangers dans le carter moteur. Vis de protection du tube
d’échappement
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
T R..
1
Marque recommandée
YAMALUBE
Type d’huile moteur recommandé
SAE10W-30, SAE10W-40,
SAE10W-50, SAE15W-40,
SAE20W-40 ou SAE20W-50
Grade d’huile moteur recomman-
dé
API Service de type SG et au-
delà/JASO MA
a b
