INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU53005
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Las motocicletas son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir esta motocicleta.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de la
motocicleta.

Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.

Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.

Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.

Nunca conduzca una motocicleta sin
la formación o la instrucción adecua-
da. Realice un curso de formación.
Los principiantes deben recibir forma-
ción por parte de un instructor titulado.
Póngase en contacto con un conce-
sionario autorizado de motocicletas
para obtener información sobre los
cursos de formación más cercanos a
su zona.
Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.

Esta motocicleta está diseñada para
llevar únicamente al conductor.

No pasajeros.

Esta motocicleta está pensada como
modelo de competición, incluida la
práctica de enduro.

Esta motocicleta no está diseñada ni
pensada para uso continuado en “vías
asfaltadas”. No utilice nunca esta mo-
tocicleta en carretera (autovía)/auto- pista.

Si cualquiera de los componentes que
son necesarios para que el vehículo
cumpla la reglamentación se modifica
o sustituye por componentes no espe-
cificados, el vehículo dejará de ser re-
glamentario.

Vigile con atención la presencia de
otros vehículos cuando circule por ca-
lles o carreteras públicas sin pavimen-
tar. Antes de circular por calles o
carreteras públic
as sin pavimentar,
estudie las leyes y reglamentos de su
país.

La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado ni reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan- te.
Sea especialmente prudente al aproximarse a cruc es y pasarlos, ya
que los cruces son los lugares en
1DX-9-S3.book 1 ページ ２０１４年２月２４日　月曜日　午後５時５５分

1-3
INFORMACIÓN RELATIVA A LA SEGURIDAD
1
2
3
4
5
6
7
8
9
10
11
12
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas. Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:
El peso total del conductor, los accesorios y
el equipaje no debe superar la carga máxi-
ma.
La utilización de un vehículo sobre-
cargado puede ocasi onar un accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios estén bien su-
jetos a la motocicleta antes de iniciar
la marcha. Compruebe con frecuencia
las fijaciones de los accesorios.
Ajuste correctamente la suspensión en función de la carga que lleve (únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
Carga máxima:
90 kg (198 lb)
1DX-9-S3.book 3 ページ ２０１４年２月２４日　月曜日　午後５時５５分

1-4
INFORMACIÓN RELATIVA A LA SEGURIDAD
12
3
4
5
6
7
8
9
10
11
12
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesori os y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios que pue-
dan afectar a las prestaciones de la
motocicleta. Revise cuidadosamente
el accesorio antes de utilizarlo, a fin de
cerciorarse de que de ningún modo re-
duzca la distancia al suelo ni el ángulo de inclinación, ni limite el recorrido de
la suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad a
causa de una distribución inadecua-
da de los pesos. Se debe limitar al
máximo el número de accesorios
montados en el manillar o en la
zona de la horquilla delantera y ta-
les accesorios deberán ser lo más
ligeros posible.
Los accesorios voluminosos o gran- des pueden afectar gravemente a la
estabilidad de la motocicleta. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería
eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-19 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir la s instrucciones si-
guientes antes de transportar la motocicleta
en otro vehículo.

Retire cualquier elemento suelto de la
motocicleta.

Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.

Ponga una marcha (para modelos con
1DX-9-S3.book 4 ページ ２０１４年２月２４日　月曜日　午後５時５５分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
234
5
6
7
8
9
10
11
12
daños irreparables en el catalizador.
SAU53231
Tirador del estárterPara arrancar un motor en frío es necesaria
una mezcla más rica de aire-gasolina; el es-
tárter la suministra.
Mueva el mando en la dirección (a) para ac-
tivar el estárter.
Mueva el mando en la dirección (b) para
desactivar el estárter.
SAU13651
Sistema de arranque a pedalPara arrancar el motor despliegue la palan-
ca de arranque, muévala ligeramente hacia
abajo con el pie hasta que el mecanismo
engrane y seguidamente empújela hacia
abajo suavemente, per o con fuerza. Este
modelo está equipado con un sistema de
arranque a pedal primario que permite
arrancar el motor en cualquier marcha si
está desembragado. No obstante, se reco-
mienda poner la transmisión en la posición
de punto muerto antes de arrancar.
1. Tirador del estárter/tornillo de ajuste del ralentí
(a)
(b)1
1. Palanca de arranque1
1DX-9-S3.book 12 ページ ２０１４年２月２４日　月曜日　午後５時５５分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
1
2
3
4
56
7
8
9
10
11
12
ADVERTENCIA
SWA10572

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.

No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y cámbiela lo antes posible por un
producto de alta calidad.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas.
SAU21944
Ruedas de radios
ADVERTENCIA
SWA10611
Las llantas de este modelo no están di-
señadas para neumáticos sin cámara.
No utilice neumáticos sin cámara eneste modelo.
Para asegurar unas
prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños y si los ra-
dios están flojos o dañados. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático delantero:
Tamaño:80/100-21M/C 51P
Marca/modelo:
BRIDGESTONE/GRITTY-ED03 E
Neumático trasero: Tamaño:
120/90-18M/C 65P
Marca/modelo: BRIDGESTONE/GRITTY-ED04 E
1DX-9-S3.book 21 ページ ２０１４年２月２４日　月曜日　午後５時５５分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
1
2
3
4
567
8
9
10
11
12
SAU52423
Cambio de fusibleEl fusible se encuentra debajo del asiento.
(Vease la página 3-13.)
Si el fusible está fundido, cámbielo del
modo siguiente. 1. Sitúe el interruptor principal en la posi- ción “OFF” y desactive todos los circui-
tos eléctricos.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Sitúe el interruptor principal en la posi- ción “ON” y active los circuitos eléctri-
cos para comprobar si los dispositivos
funcionan.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU53221
Cambio de la bombilla del faroEste modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10651
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.

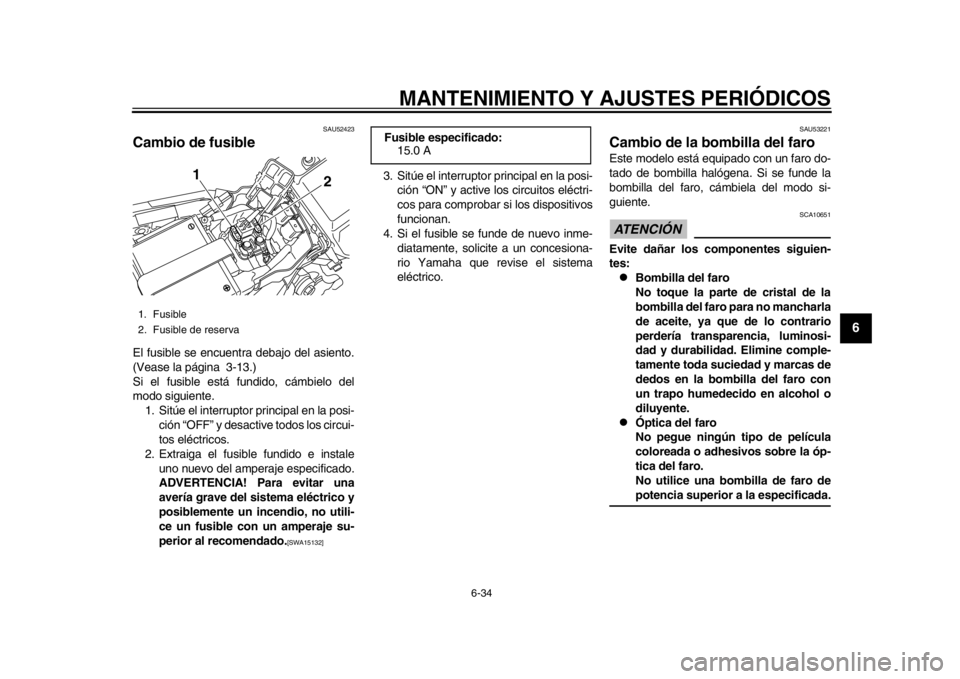

1. Fusible
2. Fusible de reserva
1
2
Fusible especificado:15.0 A
1DX-9-S3.book 34 ページ ２０１４年２月２４日　月曜日　午後５時５５分

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
1
2
3
4
5
67
8
9
10
11
12
7. Aplique cera a todas las superficies pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
SAU43203
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
1DX-9-S3.book 3 ページ ２０１４年２月２４日　月曜日　午後５時５５分

8-1
1
2
3
4
5
6
78
9
10
11
12
ESPECIFICACIONES
SAU58580
Dimensiones:Longitud total: 2315 mm (91.1 in)
Anchura total: 825 mm (32.5 in)
Altura total: 1275 mm (50.2 in)
Altura del asiento:
960 mm (37.8 in)
Distancia entre ejes: 1475 mm (58.1 in)
Holgura mínima al suelo: 335 mm (13.19 in)
Radio de giro mínimo:
2400 mm (94.5 in)Peso:Peso en orden de marcha:129 kg (284 lb)
Masa técnicamente admi sible (Carga máxima
+ Peso en vacío): 219 kg (483 lb)Motor:Tipo de motor:4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
449 cm
3
Calibre  Carrera:
95.0  63.4 mm (3.74  2.50 in)
Relación de compresión: 12.3 : 1
Sistema de arranque:
Sistema de arranque eléctrico y a pedal Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:YAMALUBE
Tipo: SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite: 0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)Sistema de refrigeración:Capacidad del radiador (incluidas todas las ru-
tas):1.04 L (1.10 US qt, 0.92 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depósito de combustible: 7.2 L (1.90 US gal, 1.58 Imp.gal)
Cantidad de reserva de combustible: 3.0 L (0.79 US gal, 0.66 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:Marca ID:
1DX1 00Bujía(s):Fabricante/modelo:NGK/CR8E
Distancia entre elec trodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague: Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:2.652 (61/23)
Transmisión final: Cadena
Relación de reducción secundaria:
3.357 (47/14)
Tipo de transmisión: Velocidad 5, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes:
1a: 2.417 (29/12)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F

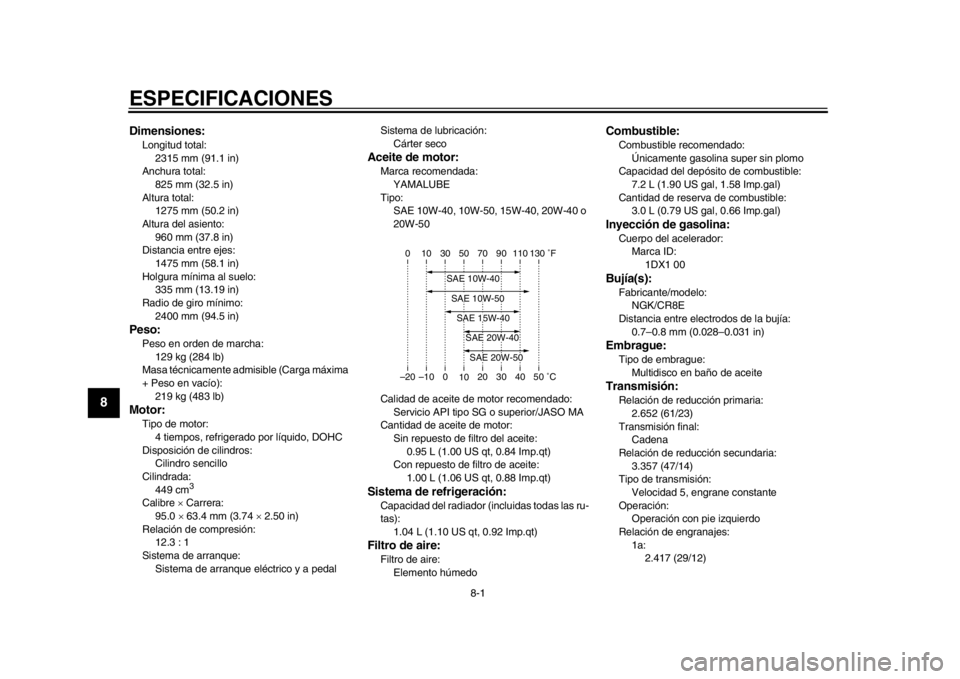

SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
1DX-9-S3.book 1 ページ ２０１４年２月２４日　月曜日　午後５時５５分
