ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
1
2
3
4
567
8
9
10
11
12
service du pneu.
FAU48374
Réglage de la garde du levier
d’embrayageLa garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit. 1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).
N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,sauter les étapes 4–7.
4. Desserrer le câble d’embrayage en tournant la vis de réglage à fond dans
le sens (a).
5. Faire glisser vers l’arrière le cache en caoutchouc situé le long du câble
d’embrayage, puis desserrer le
contre-écrou.
6. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage de la garde du levier d’embrayage
4. Cache en caoutchouc
3
2
1
4
(a)(b)
32D-9-FD.book 23 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
1
2
3
4
56
7
8
9
10
11
12
Pour la réduire, t ourner l’écrou de ré-
glage dans le sens (b).
7. Serrer le contre -écrou au câble d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em- brayage, puis faire glisser le cache en
caoutchouc en place.
FAU48443
Réglage de la garde du levier de
freinLa garde du levier de frein doit être de
5.0–8.0 mm (0.20–0.31 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.1. Faire glisser vers l’arrière le cache en
caoutchouc au levier de frein.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier de
frein, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire,
tourner la vis de réglage dans le sens
(b).
4. Serrer le contre-écrou, puis faire glis-ser le cache en caoutchouc en place.
AVERTISSEMENT
FWA10631

Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer
que le frein fonctionne correcte-
ment.

Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser la moto avant d’avoir fait purger
le circuit par un concessionnaire
Yamaha. La présence d’air dans le
1. Contre-écrou (câble d’embrayage)
2. Écrou de réglage de la garde du levier d’embrayage
3. Cache en caoutchouc
1
2
3
(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
3. Garde du levier de frein
4. Cache en caoutchouc
3
1 2
4
(b)
(a)
32D-9-FD.book 24 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
1
2
3
4
567
8
9
10
11
12
circuit hydraulique réduit la puis-
sance de freinage et cela pourrait
provoquer la perte de contrôle du
véhicule et être la cause d’un acci-dent.
FAU44821
Contrôle du sélecteurContrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
FAU22274
Contacteurs de feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’é crou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2(b)
(a)
32D-9-FD.book 25 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
1
2
3
4
56
7
8
9
10
11
12
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indica tion d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de pla- quettes par un concessionnaire Yamaha.
FAU48071
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point qu’e la rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de pl
aquettes par un conces-
sionnaire Yamaha.
FAU22582
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Rainure d’indication d’usure de plaquette de frein1 1
1. Rainure d’indication d’usure de plaquette
de frein
1
1. Repère de niveau minimum1
32D-9-FD.book 26 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
1
2
3
4
567
8
9
10
11
12
Frein arrière
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.

Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.

Utiliser uniquement le liquide de frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.

Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.

Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaisserait
nettement le point d’ébullition du li-
quide et pourrait provoquer un bou-chon de vapeur ou “vapor lock”.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toutetrace de liquide renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du liquide
de frein. Un niveau de liquide bas peut si-
gnaler l’usure des plaquettes ou la pré-
sence d’une fuite dans le circuit de frein ; il
convient dès lors de contrôler l’usure des
plaquettes et l’étanchéité du circuit de frein.
Si le niveau du liquide de frein diminue sou-
dainement, faire contrôler le véhicule par un
concessionnaire Yamaha avant de re-
prendre la route.

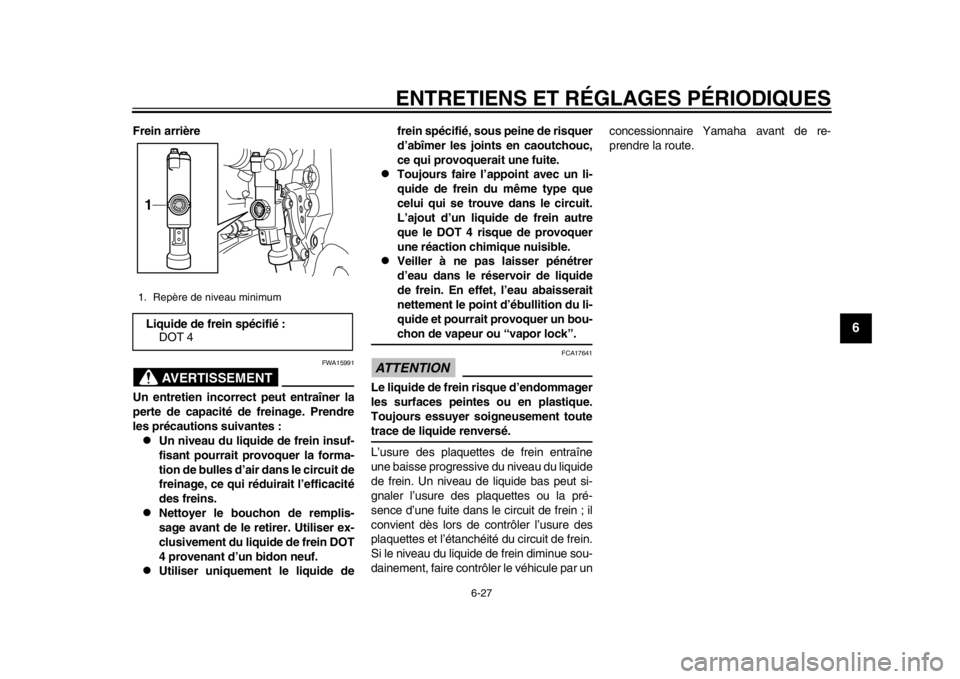

1. Repère de niveau minimumLiquide de frein spécifié :
DOT 41
32D-9-FD.book 27 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
1
2
3
4
56
7
8
9
10
11
12
FAU22733
Changement du liquide de freinFaire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer tous
les deux ans.

Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de
transmissionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU47223
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point mort.
3. Repousser la chaî ne de transmission
au point central entre le tendeur de
chaîne et la vis de montage du support
de chaîne en lui imposant une force de
50 N (5.0 kgf, 11 lbf).
4. Mesurer la tension de chaîne de trans- mission depuis le sommet du maillon
de chaîne le plus proche du bras os-
cillant et ce dernier, comme illustré. 5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34318
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de

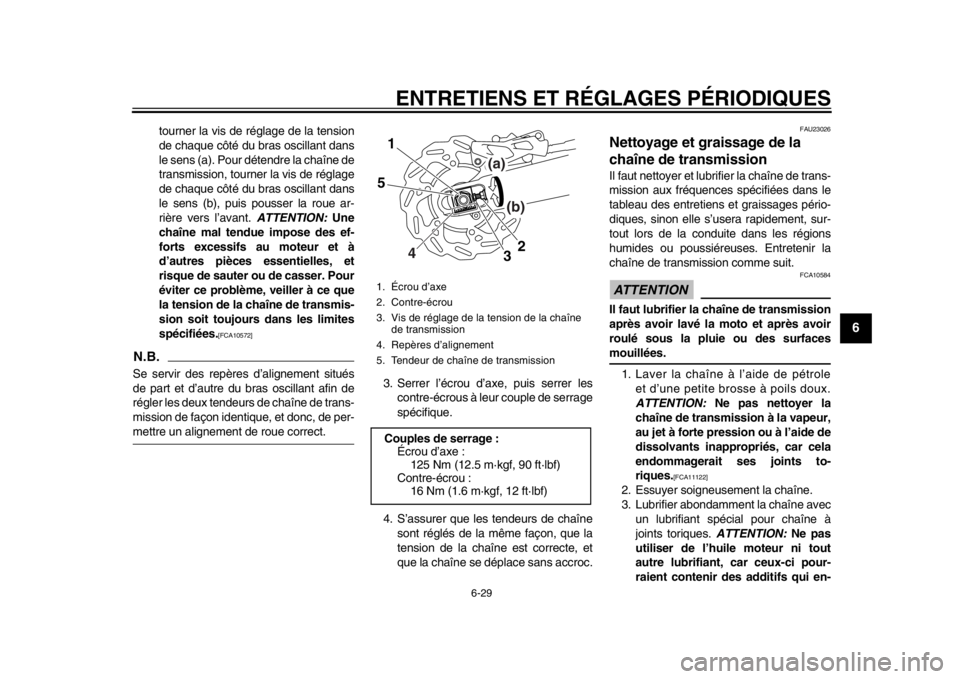

transmission.1. Desserrer l’écrou d’axe et le contre-écrou de part et d’autre du bras
oscillant.
2. Pour tendre la c haîne de transmission,
Tension de la chaîne de transmission :

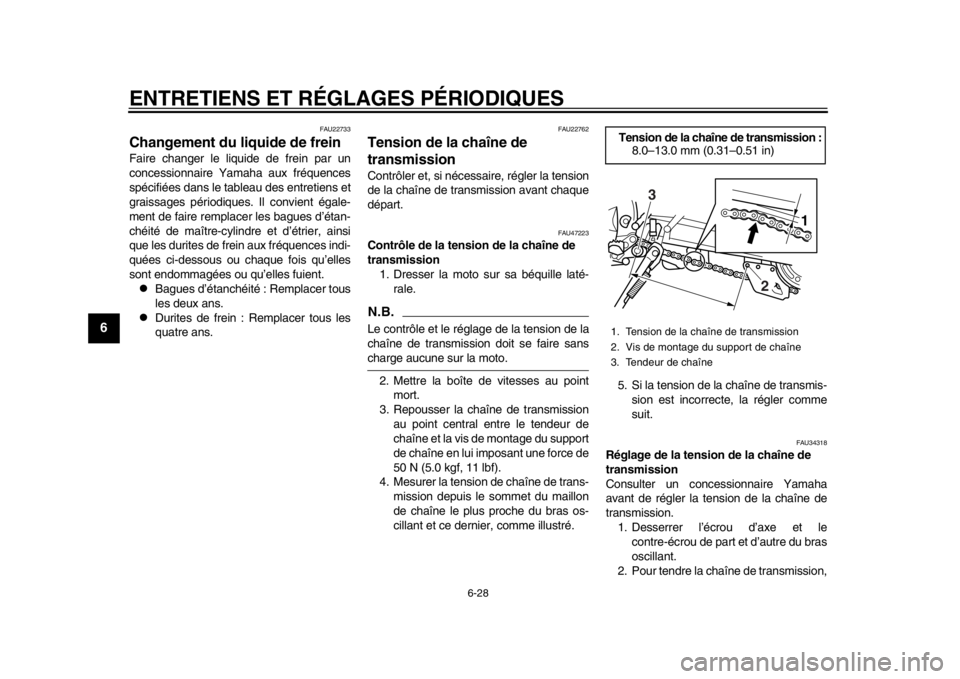

8.0–13.0 mm (0.31–0.51 in)1. Tension de la chaîne de transmission
2. Vis de montage du support de chaîne
3. Tendeur de chaîne
1
3
2
32D-9-FD.book 28 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
1
2
3
4
567
8
9
10
11
12
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant. ATTENTION: Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et
risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10572]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-mettre un alignement de roue correct. 3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de serrage
spécifique.
4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la condui te dans les régions
humides ou poussiéreu ses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfacesmouillées.
1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION: Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints to-
riques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION: Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
raient contenir des additifs qui en-
1. Écrou d’axe
2. Contre-écrou
3. Vis de réglage de la tension de la chaîne de transmission
4. Repères d’alignement
5. Tendeur de chaîne de transmissionCouples de serrage : Écrou d’axe :125 Nm (12.5 m·kgf, 90 ft·lbf)
Contre-écrou : 16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
32D-9-FD.book 29 ページ ２０１４年７月４日　金曜日　午後５時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
1
2
3
4
56
7
8
9
10
11
12
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112] FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécess
aire, par un conces-
sionnaire Yamaha. AVERTISSEMENT!
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712] FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque dé
part. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est cor-
rectement en place. Le cache n’empêche
pas parfaitement la pénétration d’eau,
même lorsqu’il est m onté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’encras-
sement, essuyer le câble ou le cache avec
un chiffon humide.
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
32D-9-FD.book 30 ページ ２０１４年７月４日　金曜日　午後５時８分
