INHALT
Batterie .......................................... 6-33
Sicherungen wechseln.................. 6-35
Scheinwerferlampe auswechseln .............................. 6-36
Standlichtlampe auswechseln ...... 6-37
Rücklicht/Bremslicht ...................... 6-37
Blinkerlampe auswechseln ............ 6-37
Kennzeichenleuchten-Lampe
auswechseln .............................. 6-38
Motorrad aufbocken ...................... 6-39
Vorderrad ...................................... 6-39
Hinterrad........................................ 6-40
Fehlersuche................................... 6-42
Fehlersuchdiagramme................... 6-43
PFLEGE UND STILLLEGUNG DES
MOTORRADS .................................... 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen.......................................... 7-3
TECHNISCHE DATEN ....................... 8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................. 9-1
INDEX ............................................... 10-1
32D-9-GD.book 2 ページ ２０１４年７月７日　月曜日　午前９時１０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
1
2
3
4
56
7
8
9
10
11
12
7. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftsto ff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
Anzugsmomente:
Achsmutter:125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
32D-9-GD.book 42 ページ ２０１４年７月７日　月曜日　午前９時１０分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
1
2
3
4
567
8
9
10
11
12
GAU42136

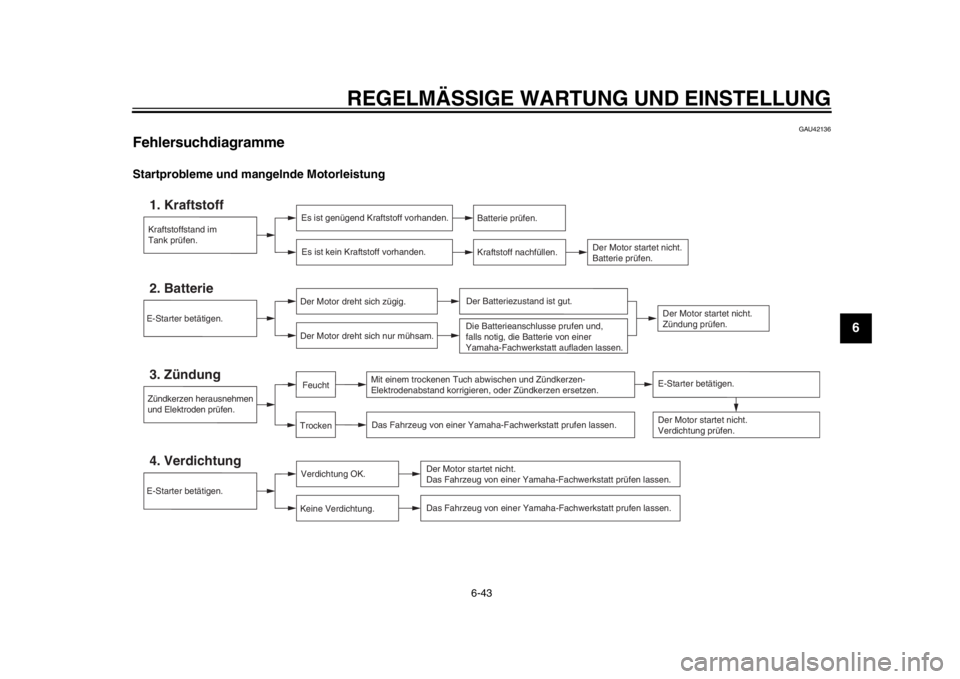

FehlersuchdiagrammeStartprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
TrockenFeucht
E-Starter betätigen.Der Motor startet nicht. Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
32D-9-GD.book 43 ページ ２０１４年７月７日　月曜日　午前９時１０分

10-1
1
2
3
4
5
6
7
8
910
11
12
INDEXAAbblendschalter .........................................3-9
Abdeckungen, abnehmen und montieren.................................................6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-28
Antriebskette, säubern und schmieren ....6-29BBatterie.....................................................6-33
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-37
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-30
Bremsflüssigkeitsstand, prüfen ................6-26
Bremsflüssigkeit, wechseln ......................6-28
Bremslichtschalter....................................6-25EEinfahrvorschriften .....................................5-3
EXUP-System ..........................................3-18FFahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen................................3-16
Fehlersuchdiagramme .............................6-43
Fehlersuche .............................................6-42
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel ........................................3-10
Fußbremshebel, prüfen und schmieren ..............................................6-31
Fußschalthebel ........................................3-10
Fußschalthebel, prüfen ............................6-25GGasdrehgriff und Gaszug, kontrollieren und schmieren .......................................6-30
HHandbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 6-30
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-40
Hupenschalter ........................................... 3-9IIdentifizierungsnummern ........................... 9-1KKatalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-38
Kontrollleuchten und Warnleuchten........... 3-2
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemperatur- Warnleuchte ............................................ 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-23LLage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-19
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-33
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch, reinigen ........... 6-17MModellcode-Plakette .................................. 9-1
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz ....................... 6-12
Motorrad aufbocken................................. 6-39 Motor-Seriennummer ................................ 9-1
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-22
Radlager, prüfen ..................................... 6-33
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-37SSchalten .................................................... 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen .......................... 6-26
Scheinwerferlampe, auswechseln........... 6-36
Schwingen-Drehpunkte, schmieren ........ 6-32
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-31
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-35
Sitzbank .................................................. 3-13
Spiel der Handbremsheb el, einstellen .... 6-24
Spiel des Gasdrehgriffs, prüfen............... 6-20
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9TTankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14
Teleskopgabel, Entlüftung....................... 3-16
Teleskopgabel, prüfen............................. 6-32
