REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
1
2
3
4
56
7
8
9
10
11
12
GAU45144
Motoröl und ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. 4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohn e Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo- toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 5–8 nur ausführen, wenn derÖlfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab- nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3 4
1. Motoröl-Ablassschraube
2. Dichtung
12
32D-9-GD.book 12 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
1
2
3
4
567
8
9
10
11
12
GAU44821
Fußschalthebel prüfenVor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22274
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinter-
rad-Bremslichtschalter wie folgt einstellen,
aber den Vorderrad- Bremslichtschalter
grundsätzlich von einer Yamaha-Fachwerk-
statt einstellen lassen.

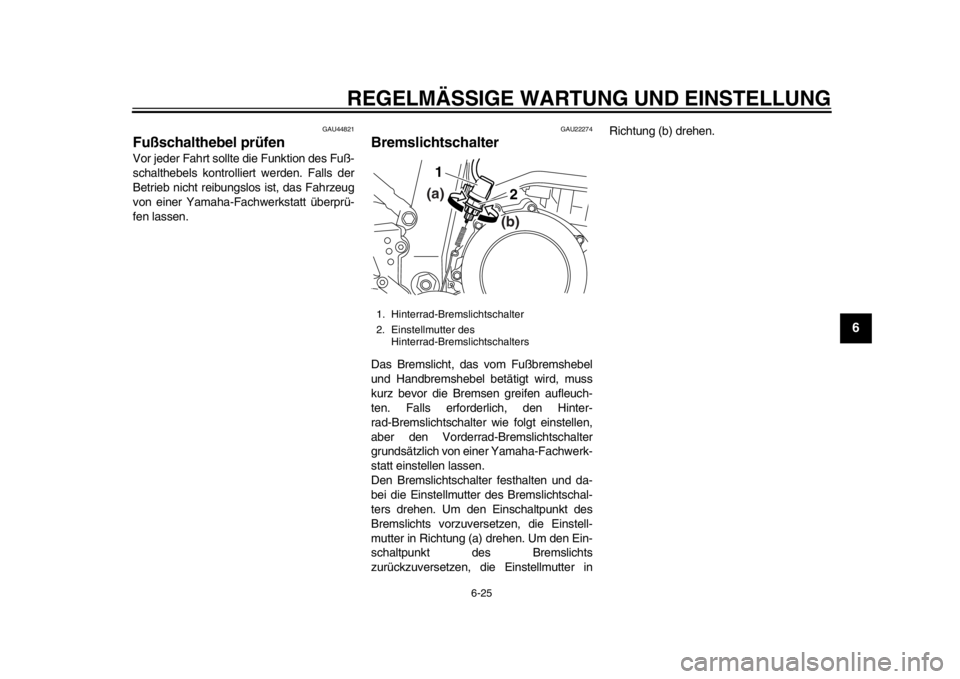

Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter in Richtung (b) drehen.1. Hinterrad-Bremslichtschalter
2. Einstellmutter des
Hinterrad-Bremsl ichtschalters
1
2(b)
(a)
32D-9-GD.book 25 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
1
2
3
4
56
7
8
9
10
11
12
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22432
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelag verschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU48071
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22582
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des
Flüssigkeitsstands muss der Vorratsbehäl-
ter waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse

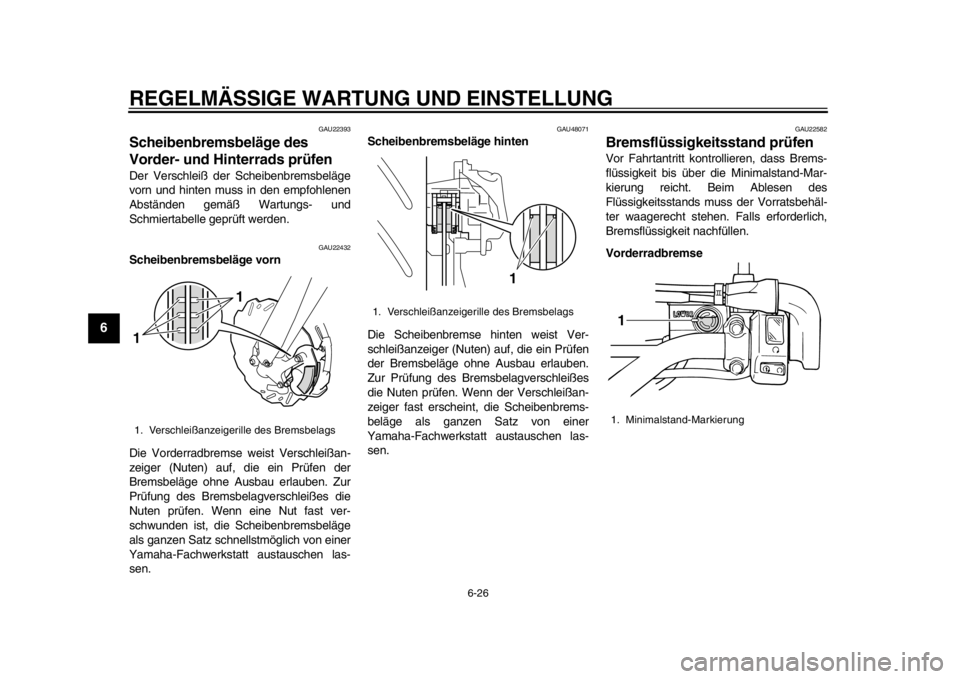

1. Verschleißanzeigerille des Bremsbelags1 1
1. Verschleißanzeigerille des Bremsbelags
1
1. Minimalstand-Markierung1
32D-9-GD.book 26 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
1
2
3
4
567
8
9
10
11
12
Kupplungshebel
GAU23185

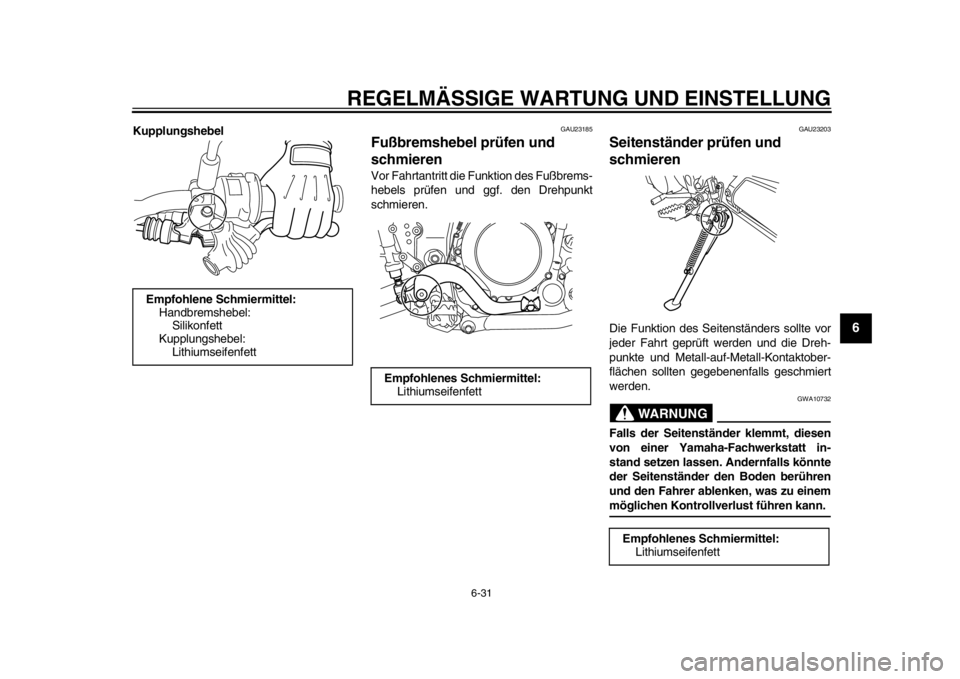

Fußbremshebel prüfen und
schmierenVor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAU23203
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
Empfohlene Schmiermittel:
Handbremshebel: Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
32D-9-GD.book 31 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
1
2
3
4
56
7
8
9
10
11
12
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was- ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Ba tterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla- den lassen. Beachten Si
e, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt di e Batterie Schaden.
Batterie lagern 1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
dreht wurde, dann zuerst das Plus- kabel und anschließend das
Minuskabel anschließen.
[GCA16841]
ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
32D-9-GD.book 34 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
1
2
3
4
567
8
9
10
11
12
GAU24351
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten 1. Entweder hinten einen Motorrad-Mon- tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motor- rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstü tzen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unter den Hauptrahmen oder die Schwingenarme
stellen.
GAU24361
Vorderrad
GAU56321
Vorderrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.

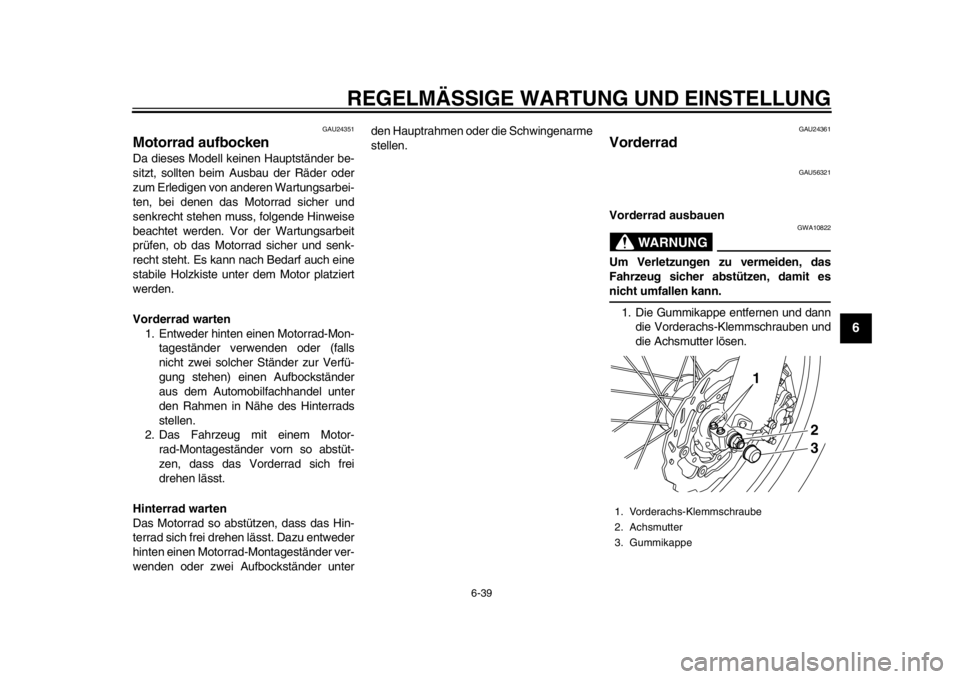

1. Die Gummikappe entfernen und dann die Vorderachs-Klemmschrauben und
die Achsmutter lösen.1. Vorderachs-Klemmschraube
2. Achsmutter
3. Gummikappe
23
1
32D-9-GD.book 39 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
1
2
3
4
56
7
8
9
10
11
12
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen Ab-
schnitt “Motorrad aufbocken” beach-
ten.
3. Die Achsmutter abschrauben.
4. Die Radachse herausziehen.
5. Die Distanzstücke und das Rad her- ausnehmen. ACHTUNG: Wenn Rad
und Bremsscheibe ausgebaut sind,
auf keinen Fall die Bremse betäti-
gen, da sonst die Bremsbeläge an-
einandergedrückt werden.
[GCA11073]
Vorderrad einbauen 1. Die Distanzstücke in beide Seiten der Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich- tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Das Rad zwischen die Gabelholme
heben.HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibevorhanden sein.
3. Die Radachse von der rechten Seite her durchstecken.
4. Die Achsmutt er montieren.
5. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Die Achsmutter vorschriftsmäßig fest- ziehen.
7. Die vorderen Achs-Klemmschrauben vorschriftsmäßig festziehen und dann
die Gummikappe montieren.
8. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU25081
Hinterrad
GAU56691
Hinterrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-39 anheben.
3. Die Achsmutter und die Unterlegschei- be entfernen.

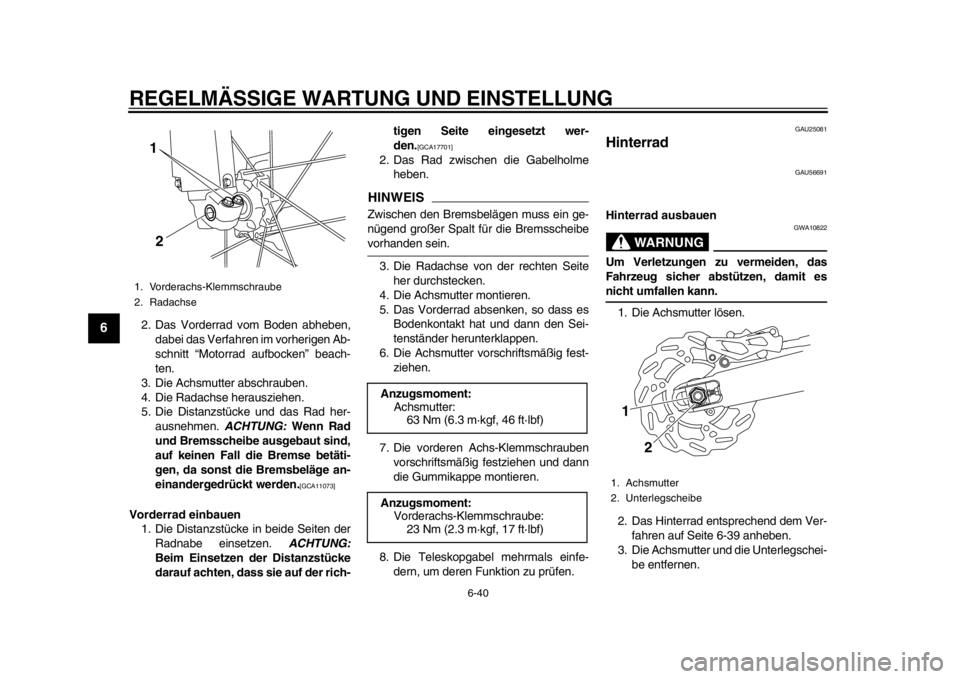

1. Vorderachs-Klemmschraube
2. Radachse
1
2
Anzugsmoment: Achsmutter:63 Nm (6.3 m·kgf, 46 ft·lbf)
Anzugsmoment: Vorderachs-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Achsmutter
2. Unterlegscheibe1
2
32D-9-GD.book 40 ページ 2014年7月7日 月曜日 午前9時10分
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
1
2
3
4
567
8
9
10
11
12

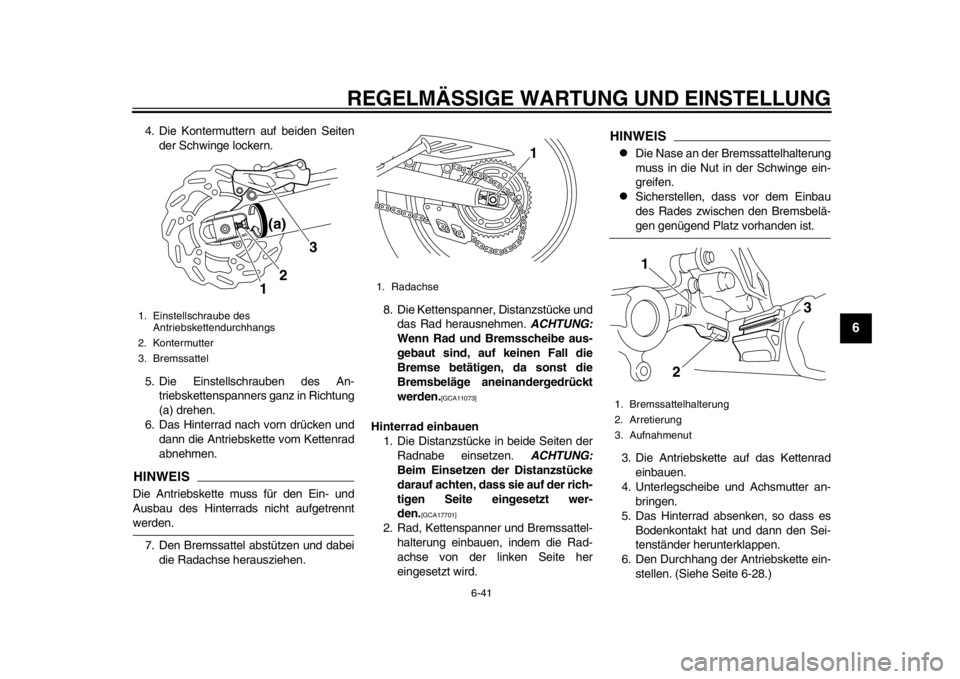

4. Die Kontermuttern auf beiden Seiten der Schwinge lockern.
5. Die Einstellschrauben des An- triebskettenspanners ganz in Richtung
(a) drehen.
6. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrenntwerden.
7. Den Bremssattel abstützen und dabei die Radachse herausziehen. 8. Die Kettenspanner, Distanzstücke und
das Rad herausnehmen. ACHTUNG:
Wenn Rad und Bremsscheibe aus-
gebaut sind, auf keinen Fall die
Bremse betätigen, da sonst die
Bremsbeläge aneinandergedrückt
werden.
[GCA11073]
Hinterrad einbauen 1. Die Distanzstücke in beide Seiten der
Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich-
tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Rad, Kettenspanner und Bremssattel-
halterung einbauen, indem die Rad-
achse von der linken Seite her
eingesetzt wird.
HINWEIS
Die Nase an der Bremssattelhalterung
muss in die Nut in der Schwinge ein-
greifen.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
3. Die Antriebskette auf das Kettenrad einbauen.
4. Unterlegscheibe und Achsmutter an- bringen.
5. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-28.)
1. Einstellschraube des Antriebskettendurchhangs
2. Kontermutter
3. Bremssattel
1 2
3
(a)
1. Radachse
1
1. Bremssattelhalterung
2. Arretierung
3. Aufnahmenut
1
2
3
32D-9-GD.book 41 ページ 2014年7月7日 月曜日 午前9時10分
