2015 YAMAHA VX Manuale duso (in Italian)

Etichette generali e importanti
1
HJU36452
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione,
che potrebbero essere utili in caso di furto
della moto d’acqua.
HJU42521Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere a pagina 47
per le procedure di rimozione e installazione
della sella e a pagina 52 per le informazioni
sullo scomparto portaoggetti impermeabile
amovibile.)MODELLO:
VX1100C-P (VX)
VX1100B-P (VX Deluxe)
VX1100A-P (VX Cruiser)
HJU36551Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
1Ubicazione del numero principale di identi-
ficazione (PRI-ID)
1Posizione del numero di identificazione del-
la moto d’acqua (CIN)
1
MODELF2X
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2X
1
UF2X70H0.book Page 1 Tuesday, December 8, 2015 11:38 AM

Etichette generali e importanti
2
HJU30312Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore.
(Vedere pagina 47 per le procedure di rimo-
zione ed installazione della sella.)
HJU42051Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere pagina 47 per le proce-
dure di rimozione ed installazione della sella.)
1Ubicazione del numero di serie del motore
1
1Ubicazione dell’etichetta con la data di pro-
duzione
1
UF2X70H0.book Page 2 Tuesday, December 8, 2015 11:38 AM

Etichette generali e importanti
3
HJU30321
Informazioni sul modelloHJU30332Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per fun-
zionare in venti fino alla forza 6 della scala di
Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter-ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
NOTA:
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
1Ubicazione della targhetta del produttore
1
UF2X70H0.book Page 3 Tuesday, December 8, 2015 11:38 AM

Etichette generali e importanti
4
HJU30453

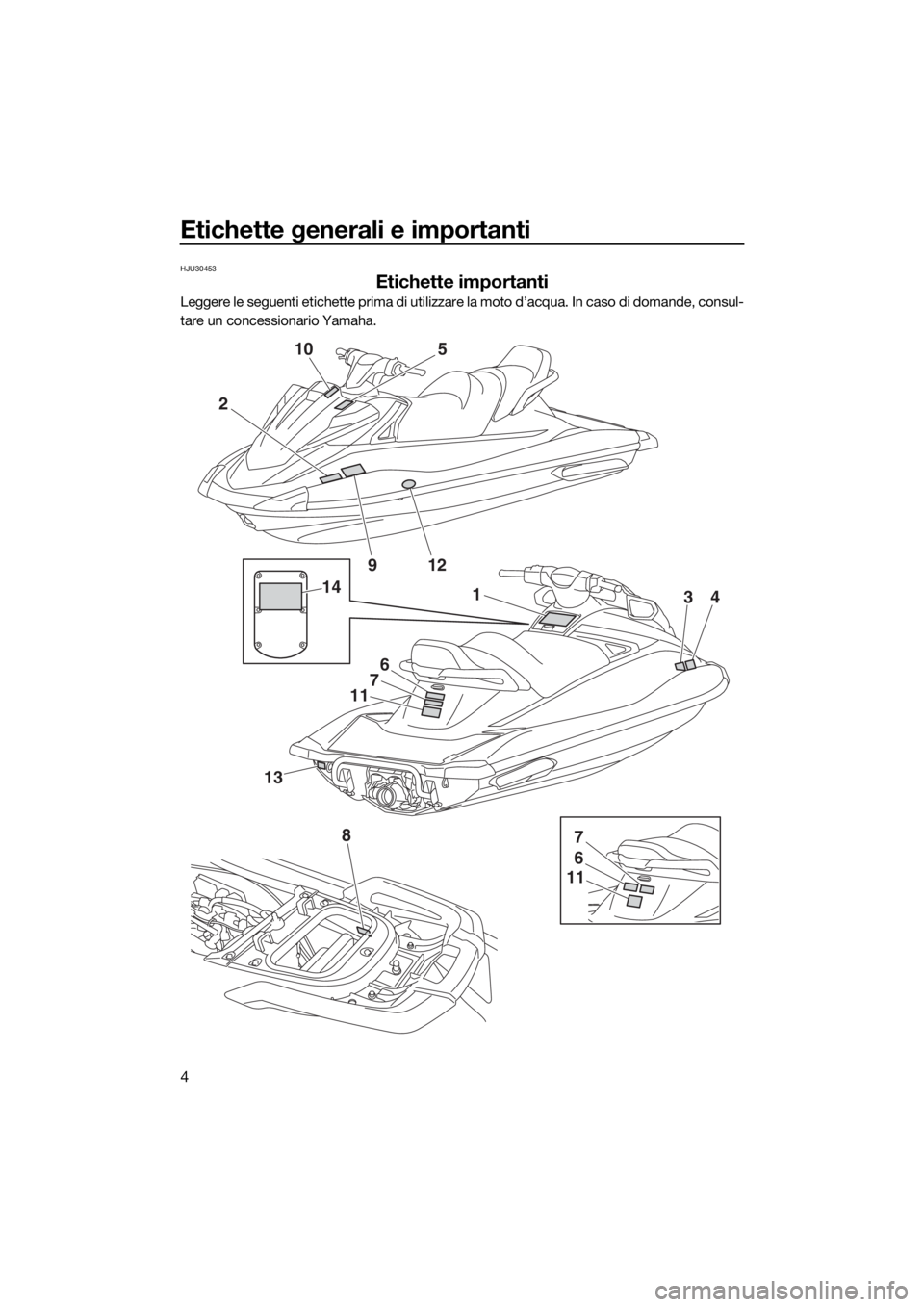

Etichette importanti
Leggere le seguenti etichette prima di utilizzare la moto d’acqua. In caso di domande, consul-
tare un concessionario Yamaha.
2
10
1
6
7
11
6
7
11
13
8
34
5
912
14
UF2X70H0.book Page 4 Tuesday, December 8, 2015 11:38 AM

Etichette generali e importanti
5

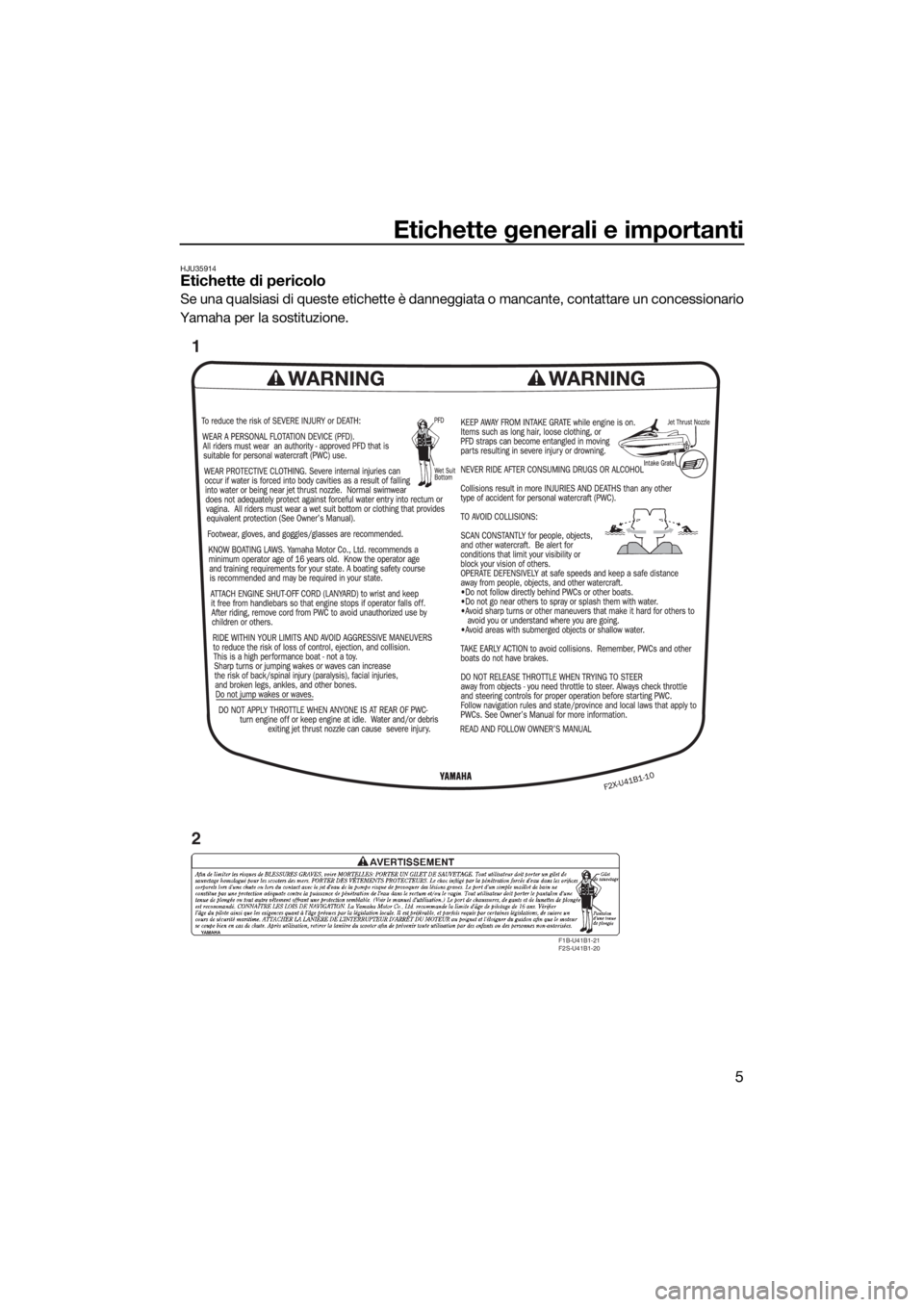

HJU35914Etichette di pericolo
Se una qualsiasi di queste etichette è danneggiata o mancante, contattare un concessionario
Yamaha per la sostituzione.
F1B-U41B1-21
F2S-U41B1-20
1
2
UF2X70H0.book Page 5 Tuesday, December 8, 2015 11:38 AM

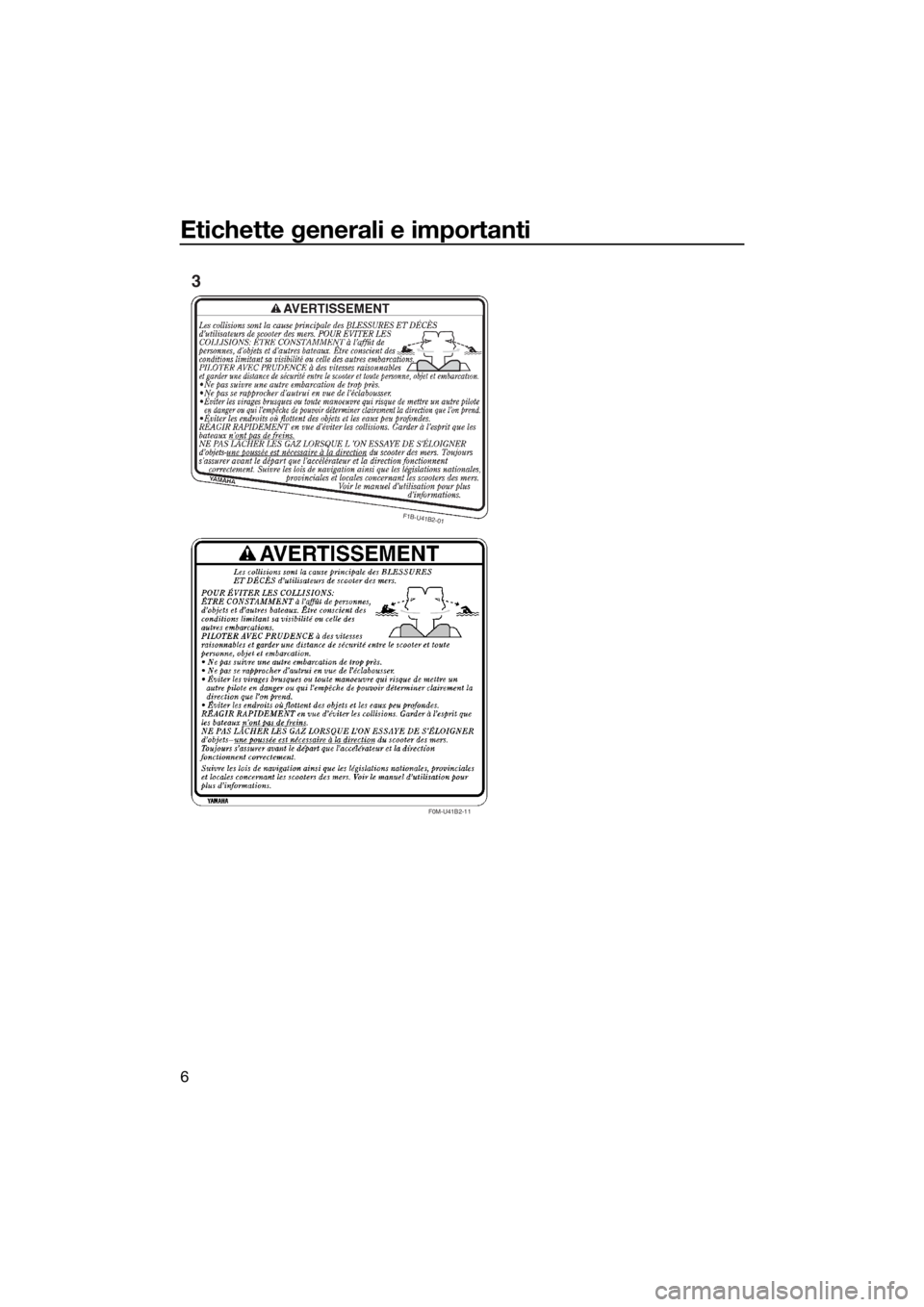

Etichette generali e importanti
6
F0M-U41B2-11
F1B-U41B2-01
3
UF2X70H0.book Page 6 Tuesday, December 8, 2015 11:38 AM

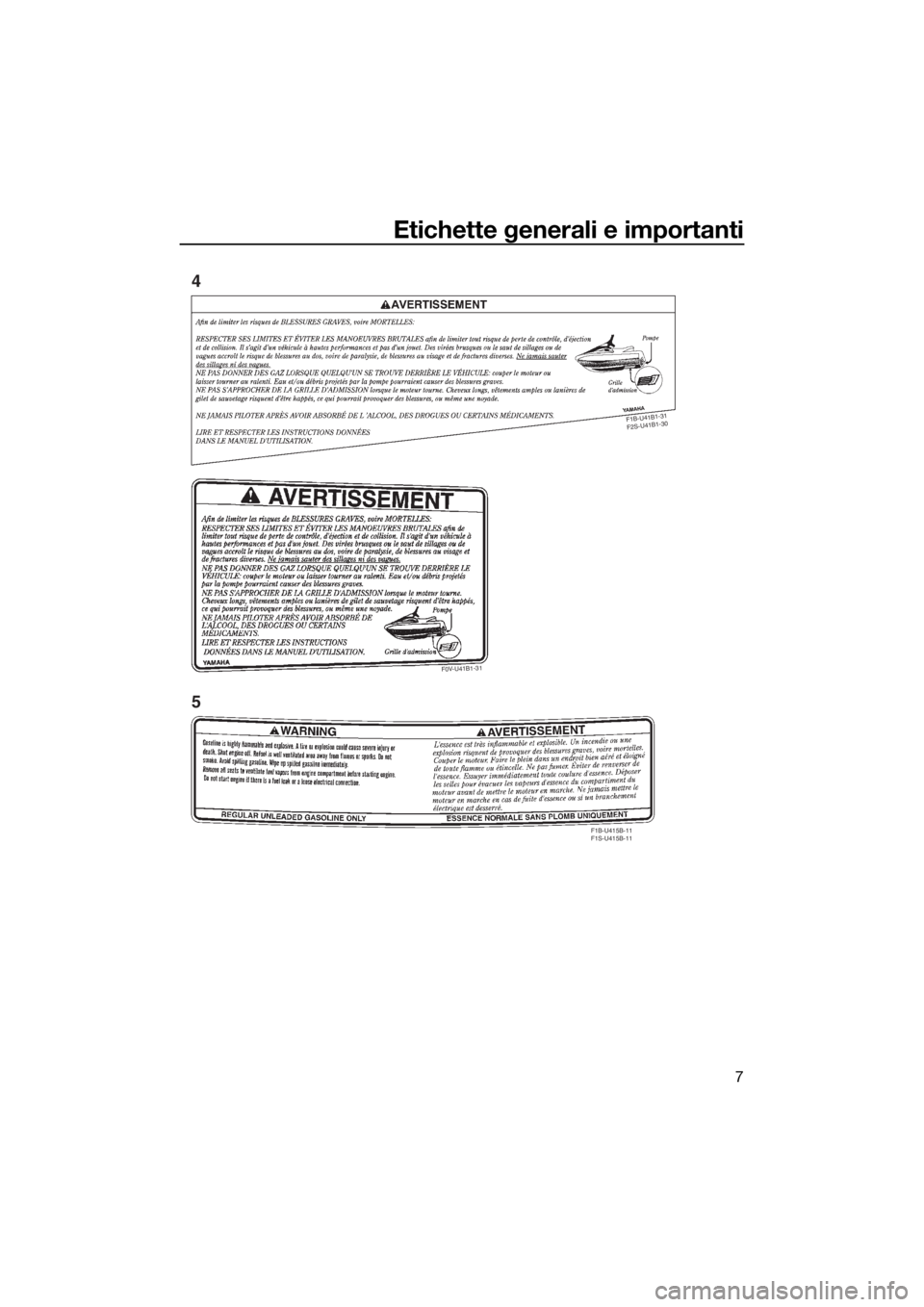

Etichette generali e importanti
7
F
1
B
-U
4
1
B
1-3
1

F
2
S
-U
4
1
B
1
-3
0
F1B-U415B-11
F1S-U415B-11
F0V-U41B1-31
4
5
UF2X70H0.book Page 7 Tuesday, December 8, 2015 11:38 AM

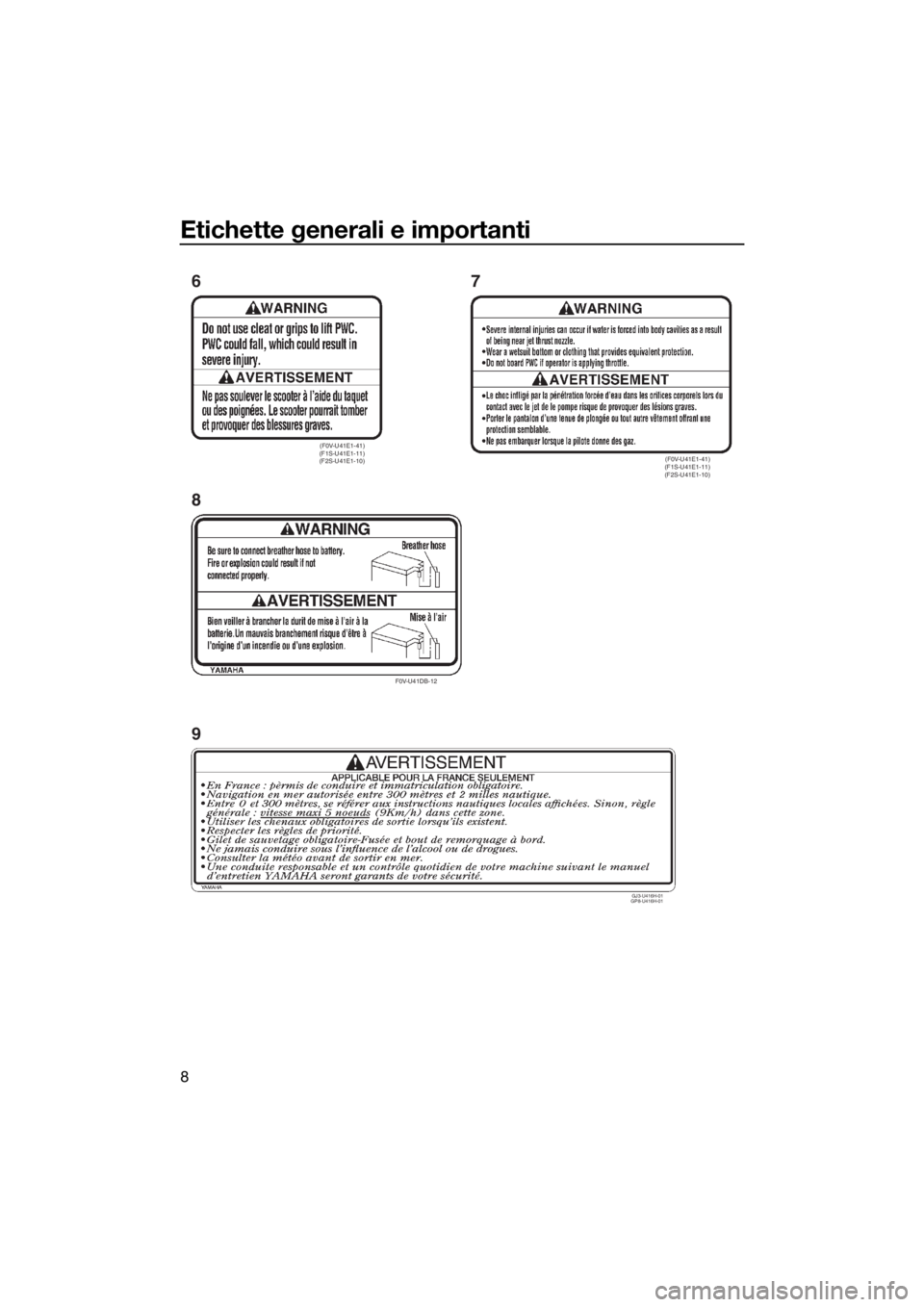

Etichette generali e importanti
8
(F0V-U41E1-41)
(F1S-U41E1-11)
(F2S-U41E1-10)
F0V-U41DB-12
(F0V-U41E1-41)
(F1S-U41E1-11)
(F2S-U41E1-10)
6
87
GJ3-U416H-01
GP8-U416H-01
9
