2015 YAMAHA VX Manuale de Empleo (in Spanish)

Rótulos generales e importantes
1
SJU36452
Números de identificación
Anote el número de identificación primario
(ID-PRI), el número de identificación de la
embarcación (CIN) y el número de serie del
motor en los espacios dispuestos a tal efecto
para utilizarlos cuando solicite repuestos a un
concesionario Yamaha. Asimismo, anote y
conserve estos números de identificación
por separado como prevención en caso de
que su moto de agua sea robada.
SJU42521Número de identificación primario
(ID-PRI)
El número ID-PRI está grabado en una placa
fijada en el interior de la cámara del motor.
(Consulte en la página 46 las instrucciones
de desmontaje y montaje de los asientos, y
en la página 51 la información sobre el pañol
estanco extraíble).
MODELO:
VX1100C-P (VX)
VX1100B-P (VX Deluxe)
VX1100A-P (VX Cruiser)
SJU36551Número de identificación de la
embarcación (CIN)
El ClN está grabado en una placa fijada a la
cubierta de popa.
SJU30312Número de serie del motor
El número de serie del motor está grabado en
una placa fijada al motor. (Consulte en la pá-
gina 46 las instrucciones de desmontaje y
montaje del asiento).

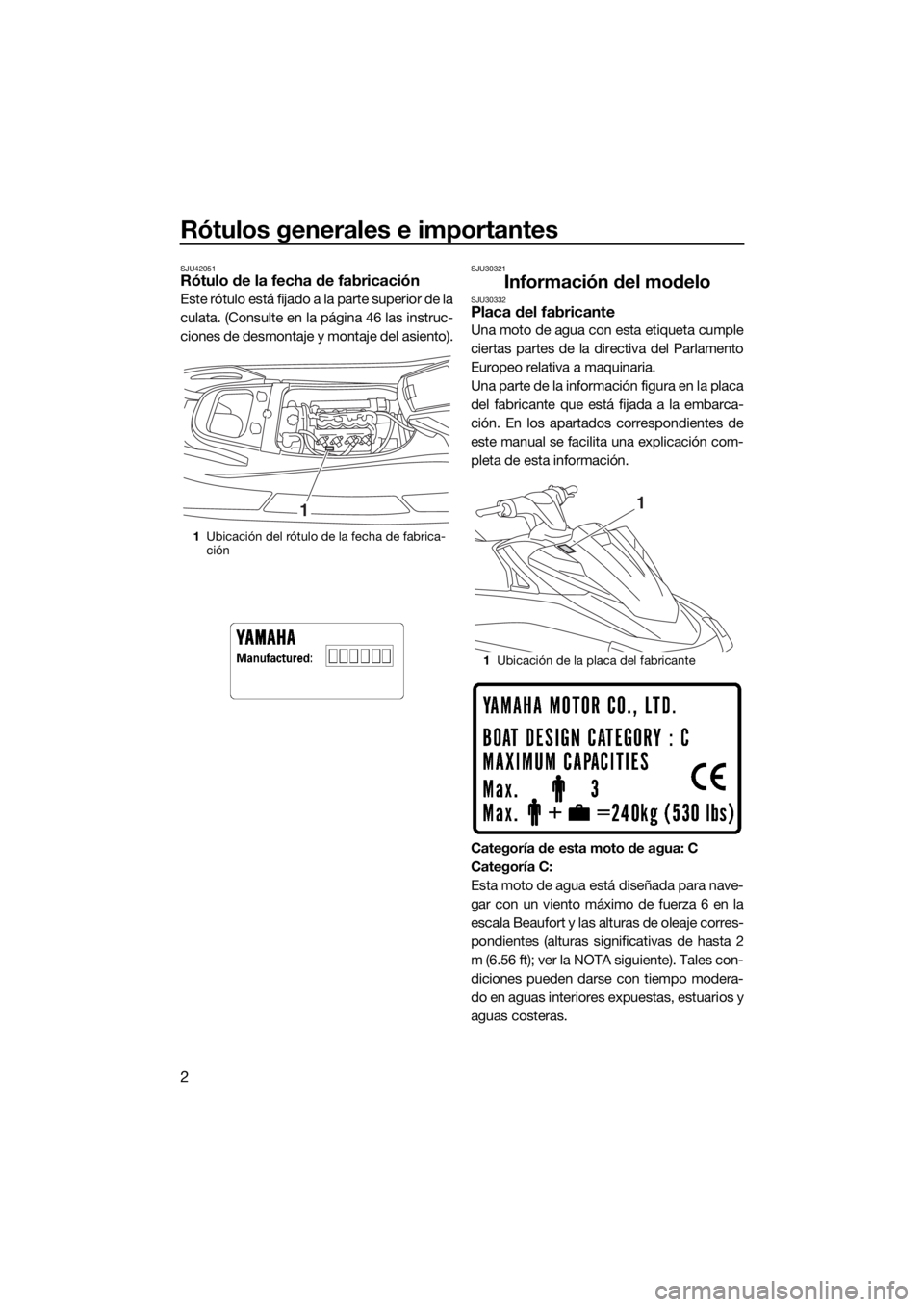

1Ubicación del número de identificación pri-
mario (ID-PRI)
1
MODELF2X
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2X
1Situación del número de identificación de la
embarcación (CIN)
1Ubicación del número de serie del motor
1
1
UF2X70S0.book Page 1 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
2
SJU42051Rótulo de la fecha de fabricación
Este rótulo está fijado a la parte superior de la
culata. (Consulte en la página 46 las instruc-
ciones de desmontaje y montaje del asiento).
SJU30321
Información del modeloSJU30332Placa del fabricante
Una moto de agua con esta etiqueta cumple
ciertas partes de la directiva del Parlamento
Europeo relativa a maquinaria.
Una parte de la información figura en la placa
del fabricante que está fijada a la embarca-
ción. En los apartados correspondientes de
este manual se facilita una explicación com-
pleta de esta información.
Categoría de esta moto de agua: C
Categoría C:
Esta moto de agua está diseñada para nave-
gar con un viento máximo de fuerza 6 en la
escala Beaufort y las alturas de oleaje corres-
pondientes (alturas significativas de hasta 2
m (6.56 ft); ver la NOTA siguiente). Tales con-
diciones pueden darse con tiempo modera-
do en aguas interiores expuestas, estuarios y
aguas costeras.
1Ubicación del rótulo de la fecha de fabrica-
ción
1
1Ubicación de la placa del fabricante
1
UF2X70S0.book Page 2 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
3
NOTA:
La altura significativa del oleaje es la altura
media de la tercera parte de las olas más al-
tas, lo cual corresponde aproximadamente a
la altura estimada por un observador experi-
mentado. No obstante, algunas olas pueden
tener el doble de esta altura.
UF2X70S0.book Page 3 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
4
SJU30453

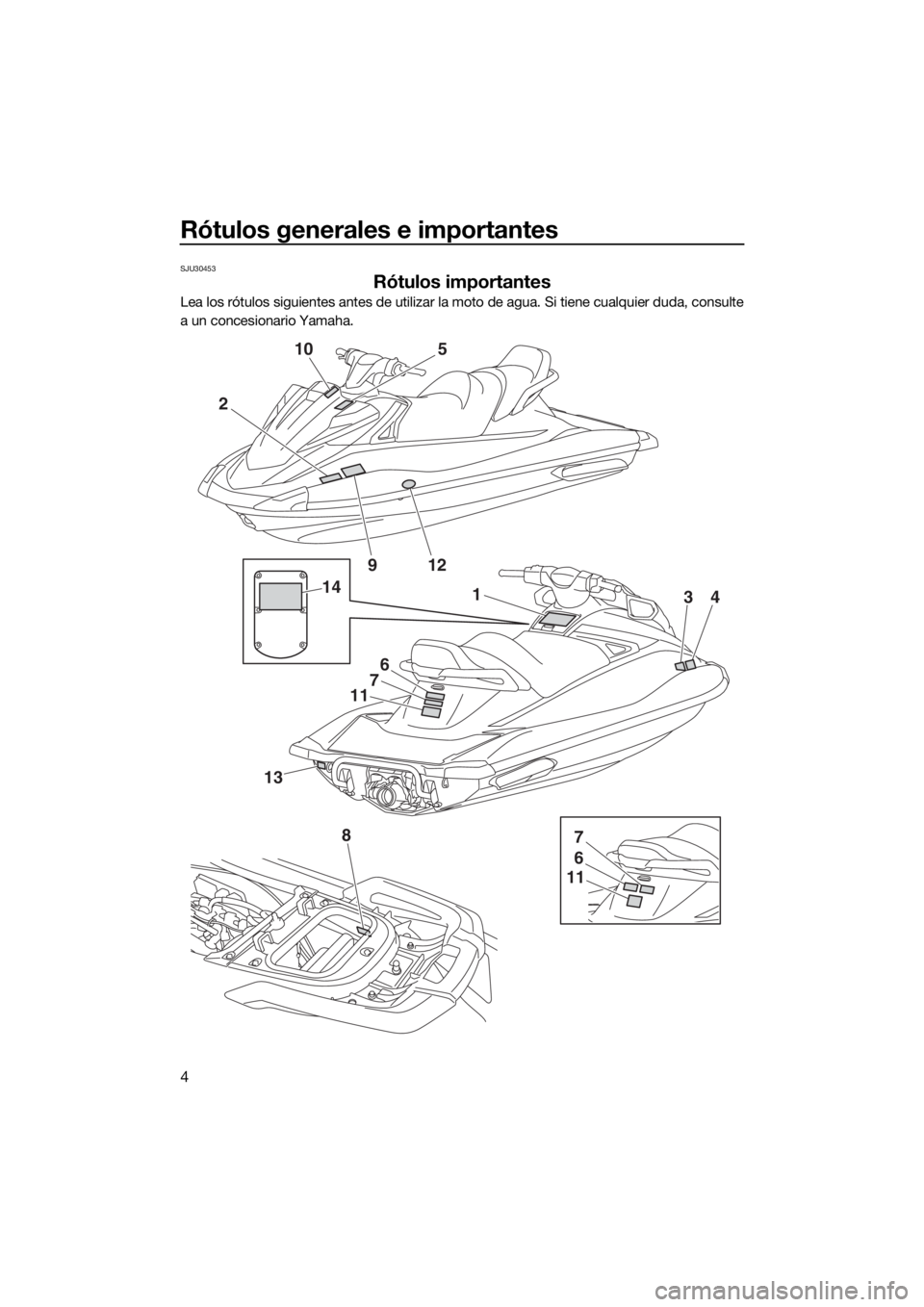

Rótulos importantes
Lea los rótulos siguientes antes de utilizar la moto de agua. Si tiene cualquier duda, consulte
a un concesionario Yamaha.
2
10
1
6
7
11
6
7
11
13
8
34
5
912
14
UF2X70S0.book Page 4 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
5

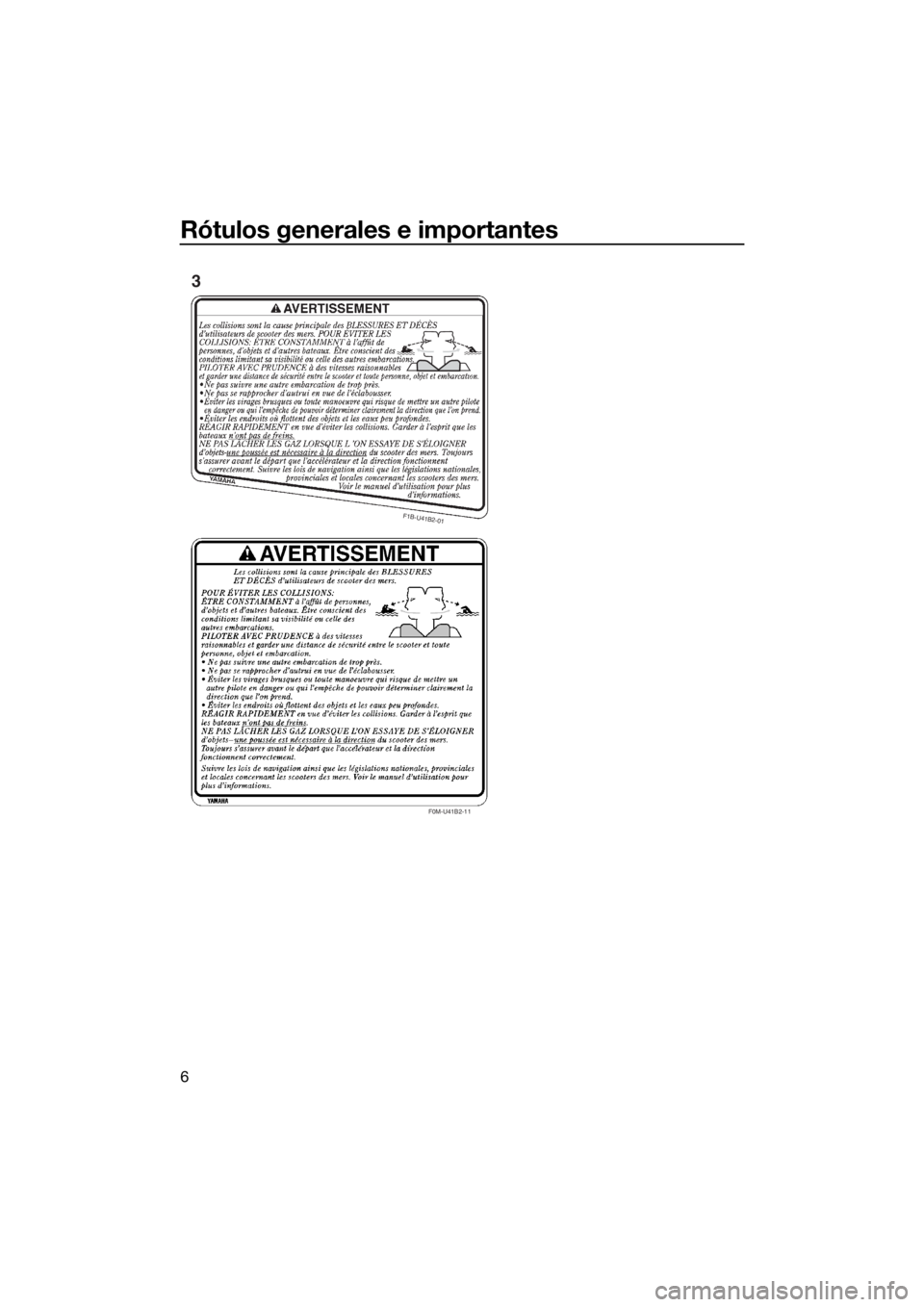

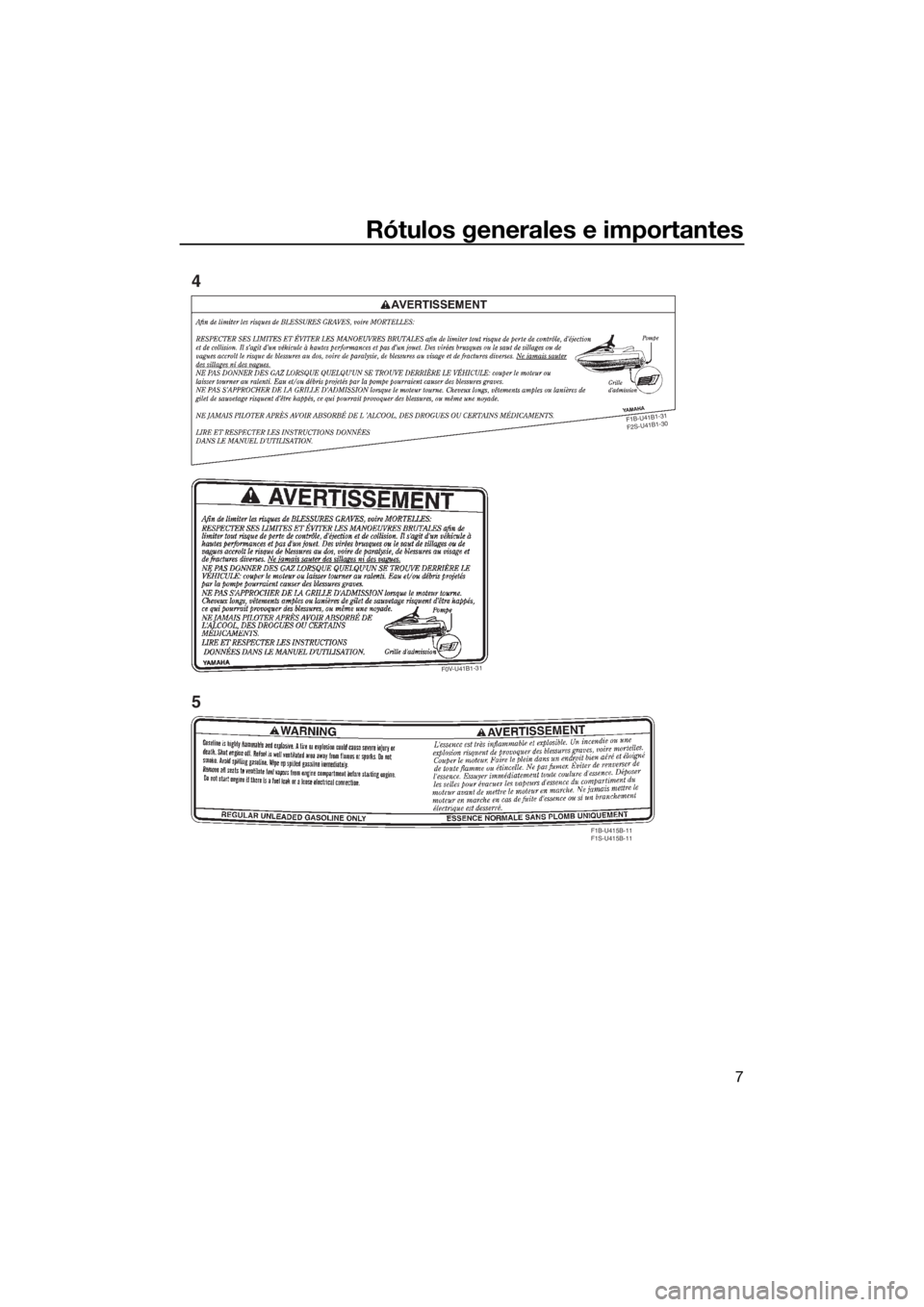

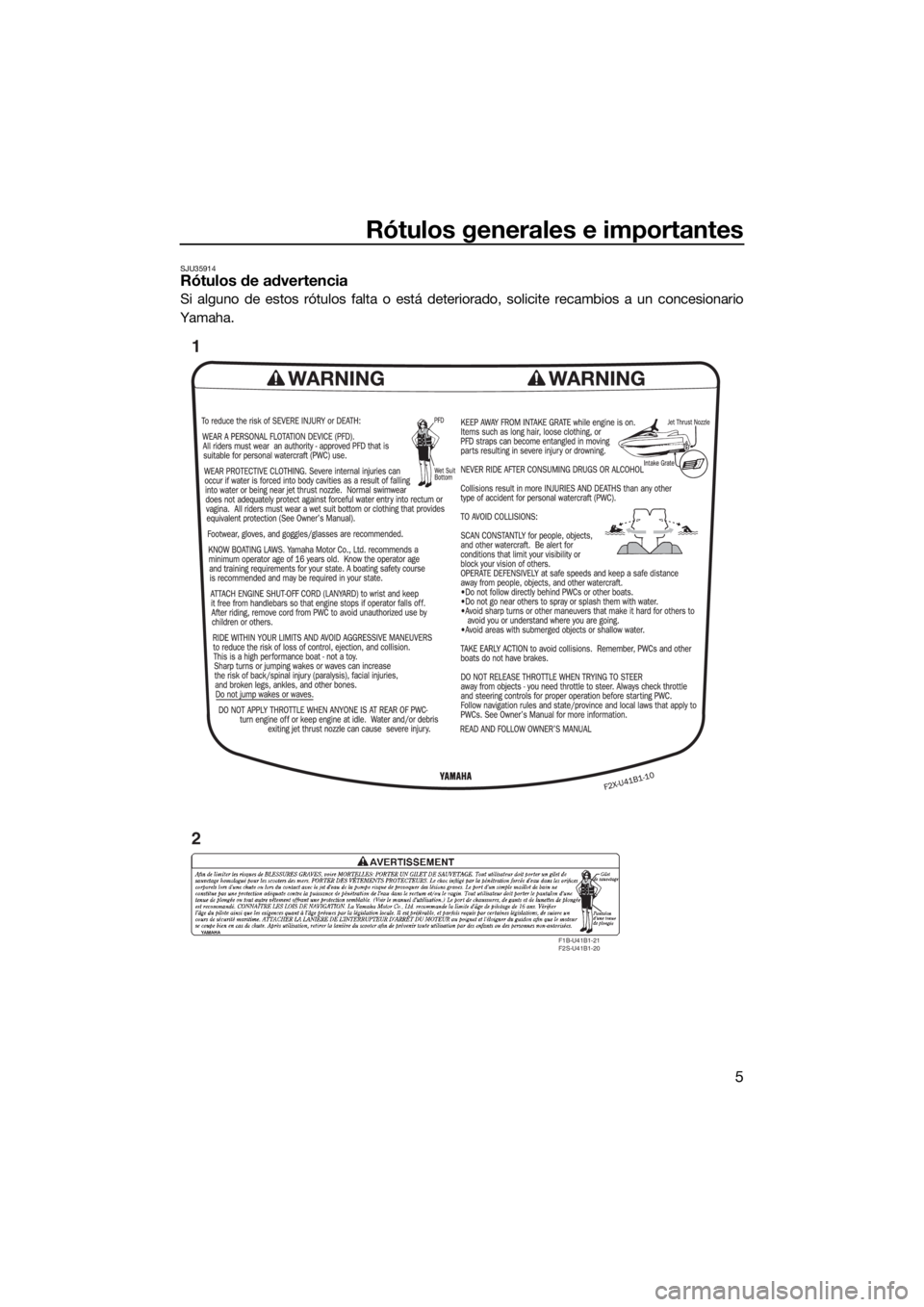

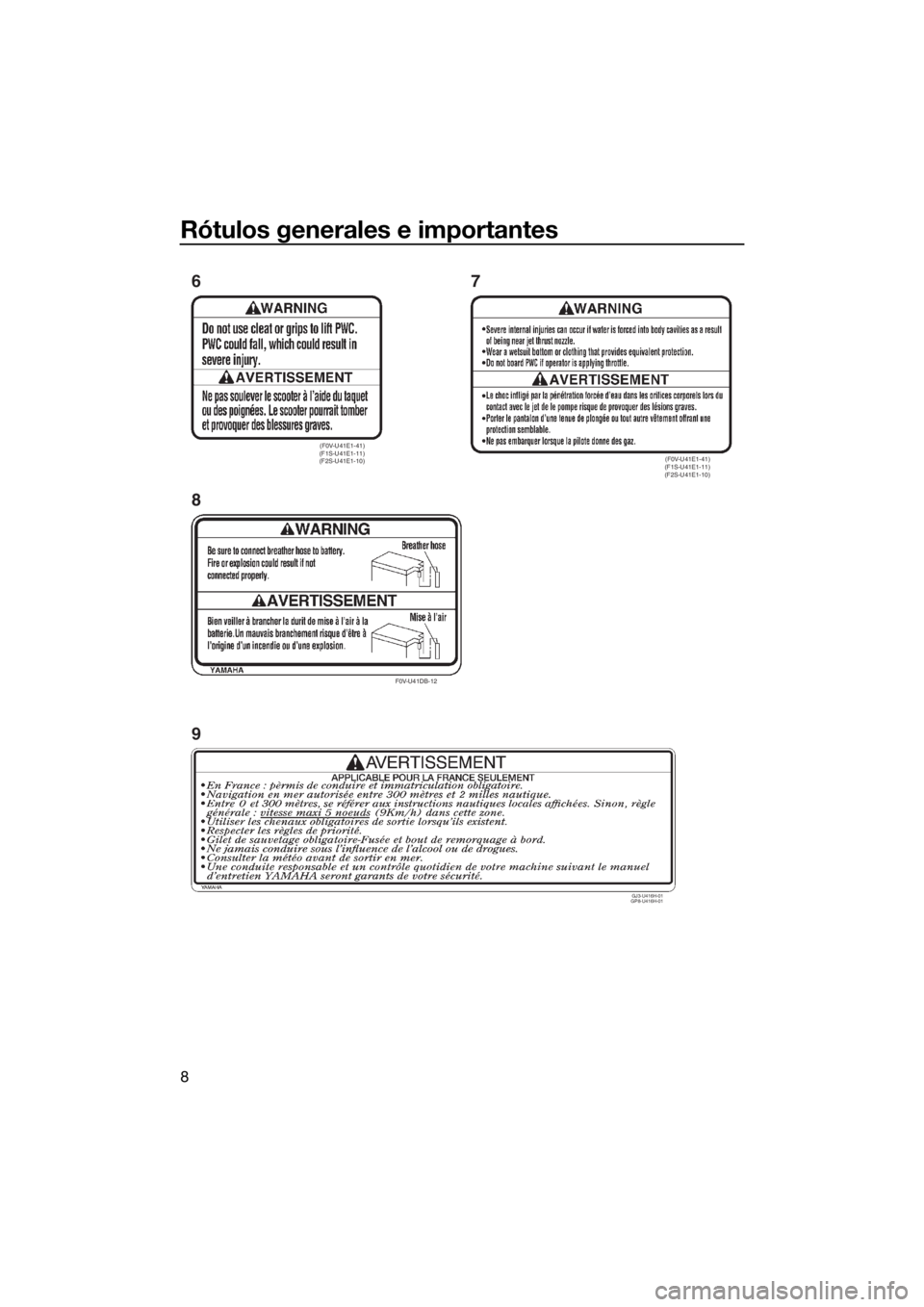

SJU35914Rótulos de advertencia
Si alguno de estos rótulos falta o está deteriorado, solicite recambios a un concesionario
Yamaha.
F1B-U41B1-21
F2S-U41B1-20
1
2
UF2X70S0.book Page 5 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
6
F0M-U41B2-11
F1B-U41B2-01
3
UF2X70S0.book Page 6 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
7
F
1
B
-U
4
1
B
1-3
1

F
2
S
-U
4
1
B
1
-3
0
F1B-U415B-11
F1S-U415B-11
F0V-U41B1-31
4
5
UF2X70S0.book Page 7 Wednesday, September 17, 2014 4:10 PM

Rótulos generales e importantes
8
(F0V-U41E1-41)
(F1S-U41E1-11)
(F2S-U41E1-10)
F0V-U41DB-12
(F0V-U41E1-41)
(F1S-U41E1-11)
(F2S-U41E1-10)
6
87
GJ3-U416H-01
GP8-U416H-01
9
UF2X70S0.book Page 8 Wednesday, September 17, 2014 4:10 PM
