ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6

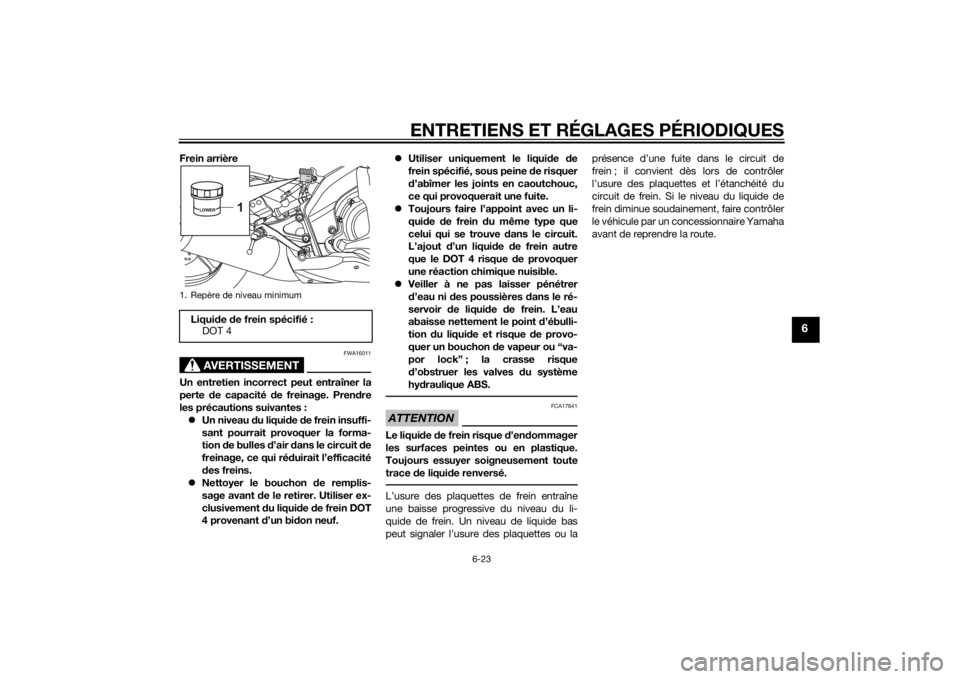

Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou laprésence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
1. Repère de niveau minimumLiquide de frein spécifié :
DOT 4
U5D7F4F0.book Page 23 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU22733
Changement du liquide de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer
tous les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAUM3550

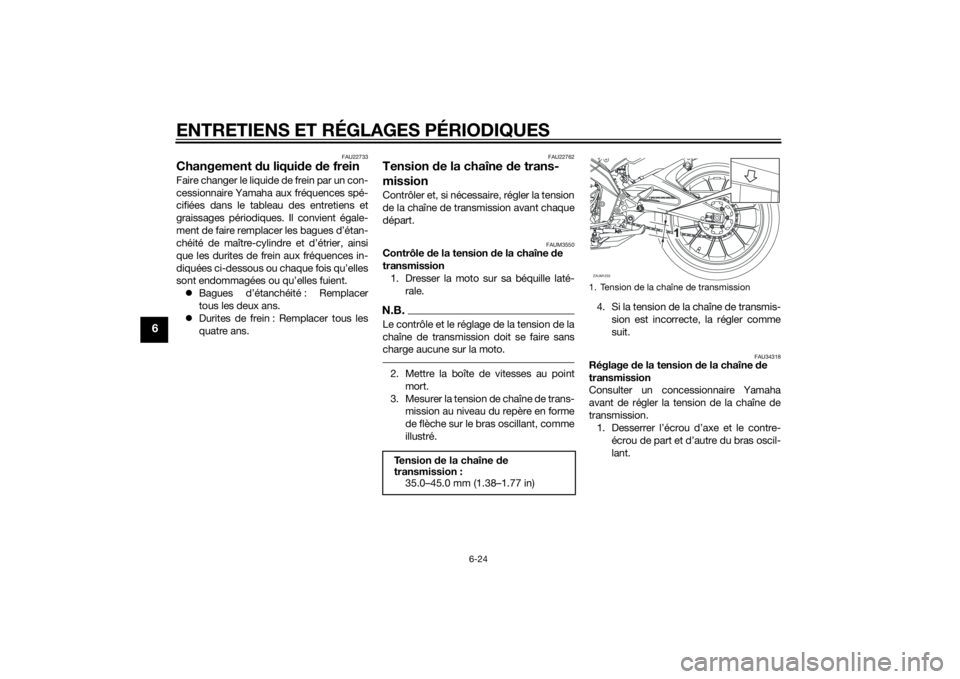

Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Mesurer la tension de chaîne de trans-
mission au niveau du repère en forme
de flèche sur le bras oscillant, comme
illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34318
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras oscil-
lant.
Tension de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)1. Tension de la chaîne de transmissionZAUM1233
U5D7F4F0.book Page 24 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10572]
N.B.

régler les deux tendeurs de chaîne de
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.3.
contre-écrous à leur couple de ser-
rage spécifique.
4.
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
1. Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignementZAUM1183
Couples de serrage :
Écrou d’axe :
85 Nm (8.5 m·kgf, 61 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7F4F0.book Page 25 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112]FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712]FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommandé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U5D7F4F0.book Page 26 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU23144
Contrôle et lubrification des le-

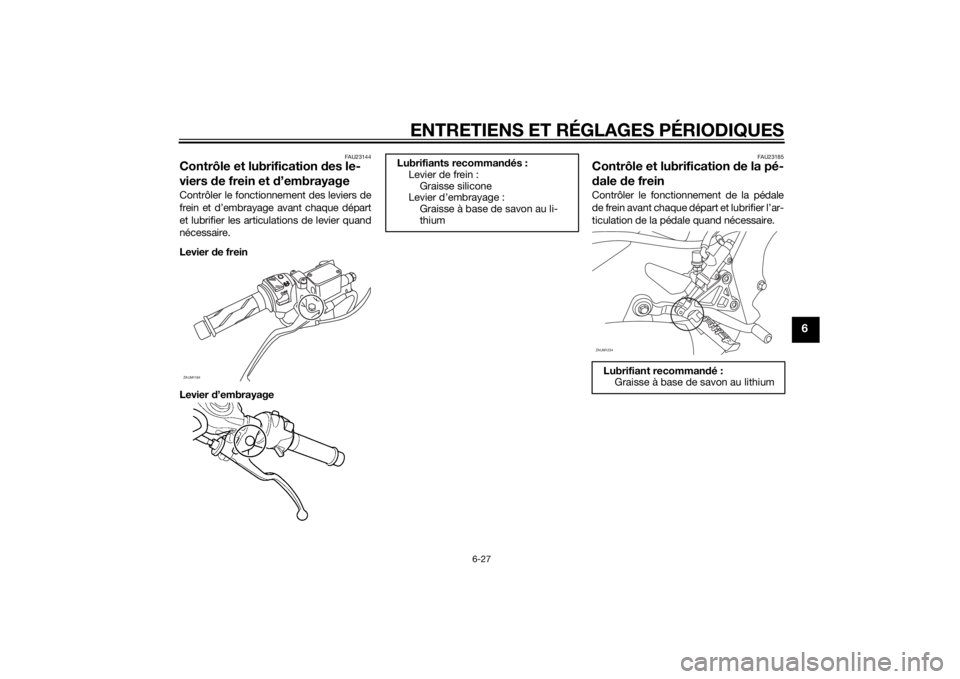

viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23185
Contrôle et lubrification de la pé-
dale de freinContrôler le fonctionnement de la pédale
de frein avant chaque départ et lubrifier l’ar-
ticulation de la pédale quand nécessaire.
ZAUM1184
INFOINFO
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithiumZAUM1234
U5D7F4F0.book Page 27 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6

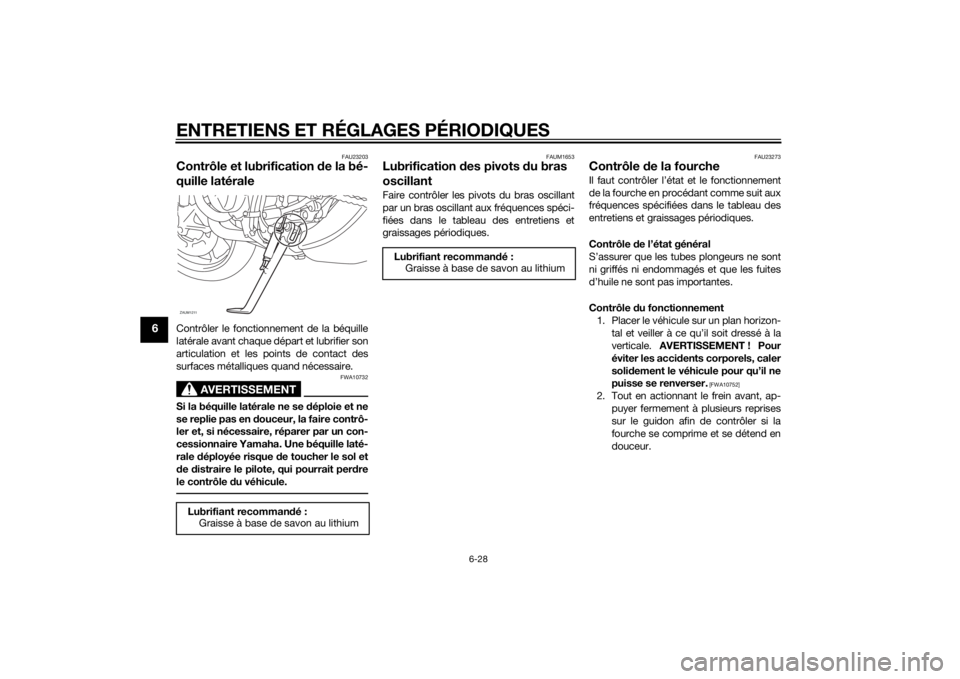

FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273

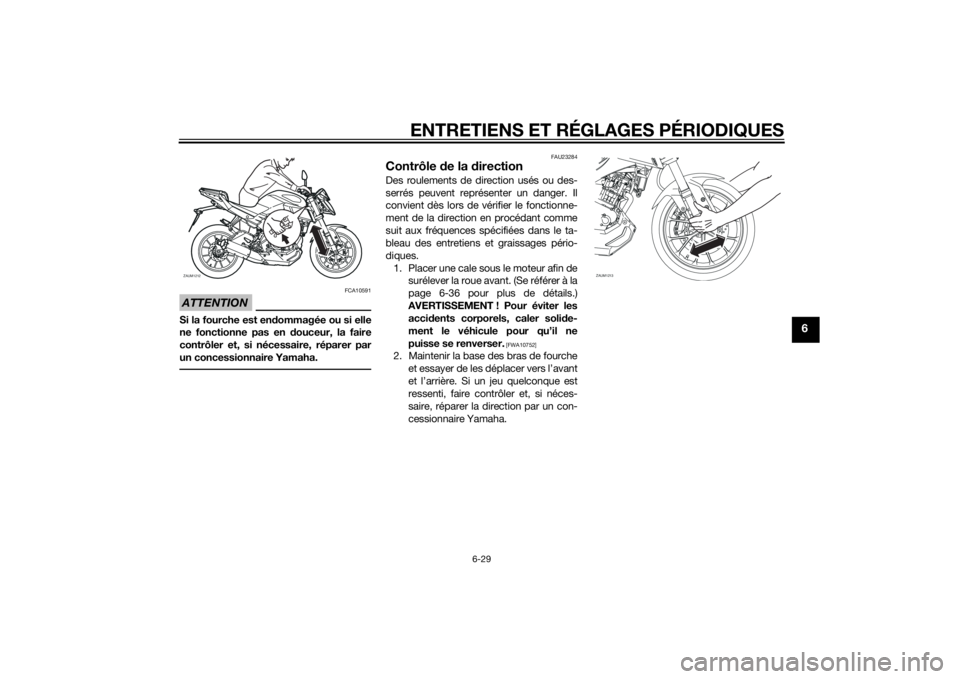

Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
ZAUM1211
Lubrifiant recommandé:
Graisse à base de savon au lithium
U5D7F4F0.book Page 28 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23284

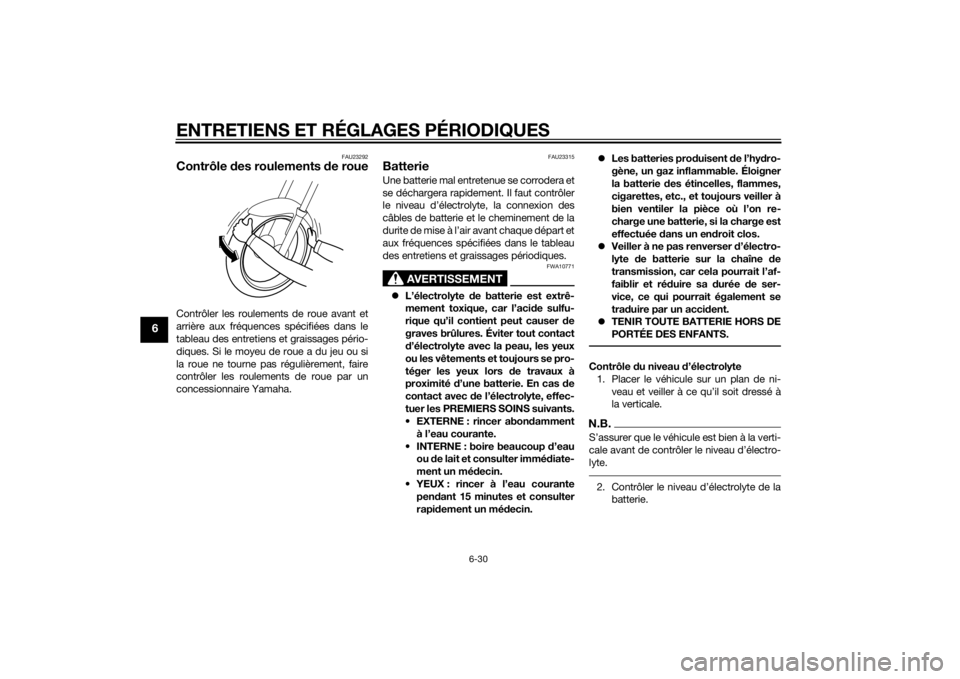

Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à la
page 6-36 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
ZAUM1212
YA M A H A
ZAUM1213
U5D7F4F0.book Page 29 Thursday, July 10, 2014 3:43 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU23315
BatterieUne batterie mal entretenue se corrodera et
se déchargera rapidement. Il faut contrôler
le niveau d’électrolyte, la connexion des
câbles de batterie et le cheminement de la
durite de mise à l’air avant chaque départ et
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10771
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
Veiller à ne pas renverser d’électro-
lyte de batterie sur la chaîne de
transmission, car cela pourrait l’af-
faiblir et réduire sa durée de ser-
vice, ce qui pourrait également se
traduire par un accident.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Contrôle du niveau d’électrolyte
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.N.B.

lyte.2.
batterie.
U5D7F4F0.book Page 30 Thursday, July 10, 2014 3:43 PM
