2015 YAMAHA MT-125 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
riormente, cada 3000 km. Después de
cambiar el aceite, reponga el indicador de
cambio de aceite.
Para reiniciar el indicador de cambio de
aceite (debe estar seleccionado “ODO” ),
pulse el botón “RESET” durante dos se-
gundos hasta que el mensaje “OIL SERV”
parpadee y, a continuación, mantenga pul-
sado el botón “RESET” durante al menos
15 segundos. “DIST SERV” (aviso de cam-
bio de aceite que muestra la distancia reco-
rrida desde que se puso a cero por última
vez) también se reinicia.NOTASi cambia el aceite del motor antes de que
se encienda el indicador de cambio de
aceite (es decir, antes de que se cumpla el
intervalo de cambio periódico), debe reini-
ciar el indicador para que indique el si-
guiente cambio de aceite en el momento
correcto. Para reiniciar el indicador de
cambio de aceite antes de que se haya
cumplido el intervalo de cambio periódico,
observe el procedimiento siguiente.
Para reiniciar el indicador de cambio de





rante al menos 15 segundos; el mensaje

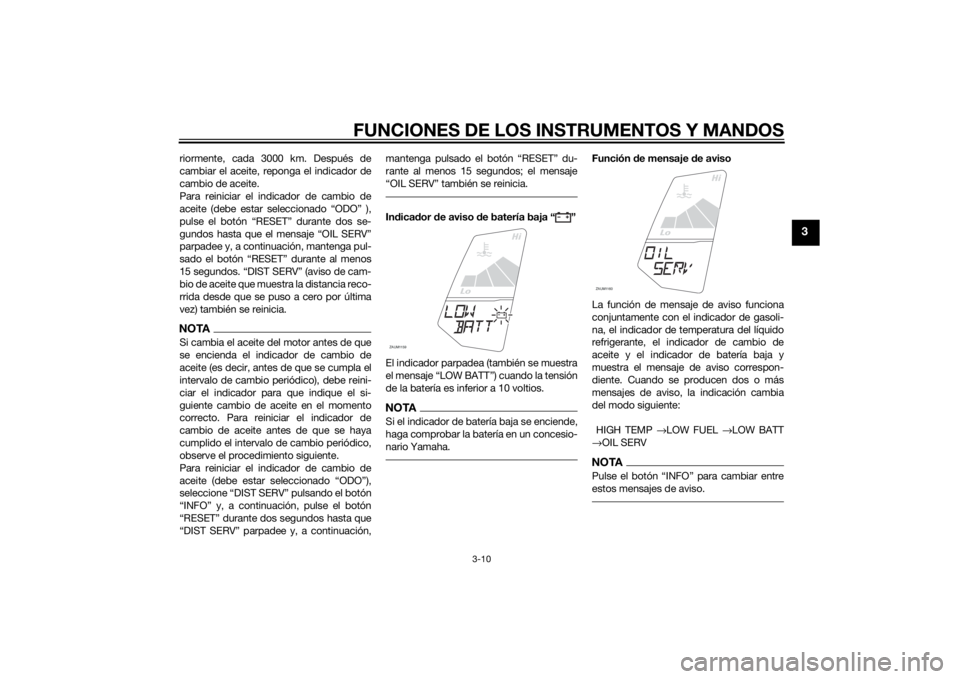

Indicador de aviso de batería baja “ ”
El indicador parpadea (también se muestra
el mensaje “LOW BATT”) cuando la tensión
de la batería es inferior a 10 voltios.NOTASi el indicador de batería baja se enciende,
haga comprobar la batería en un concesio-
nario Yamaha.
Función de mensaje de aviso
La función de mensaje de aviso funciona
conjuntamente con el indicador de gasoli-
na, el indicador de temperatura del líquido
refrigerante, el indicador de cambio de
aceite y el indicador de batería baja y
muestra el mensaje de aviso correspon-
diente. Cuando se producen dos o más
mensajes de aviso, la indicación cambia
del modo siguiente:
HIGH TEMP →LOW FUEL →LOW BATT
→OIL SERVNOTA
estos mensajes de aviso.
ZAUM1159
Lo
Hi
ZAUM1160
Lo
Hi
U5D7S4S0.book Page 10 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un fallo en cualquiera de es-
tos circuitos, la luz de aviso de avería del
motor se enciende y el indicador muestra
un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.ATENCIÓN
SCA11591
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU1234H
Interruptores del manillarIzquierda
Derecha
SAU12351
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU12401
Conmutador de la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12661
Interruptor de paro del motor “ / ”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor
en “ ” para parar el motor en caso de
emergencia, por ejemplo si el vehículo
vuelca o se atasca el cable del acelerador.

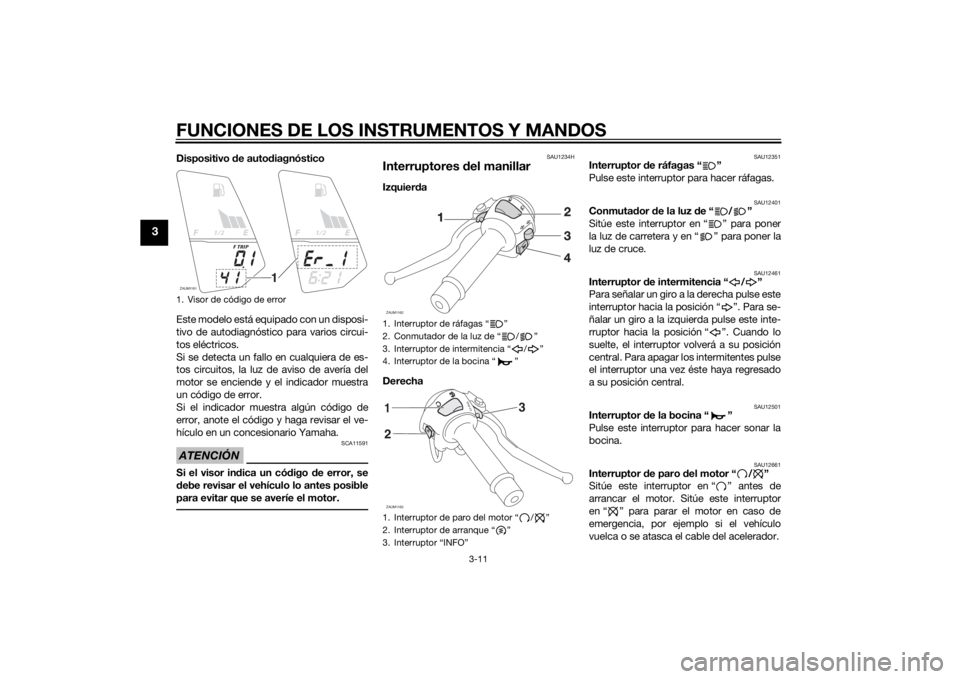

1. Visor de código de errorZAUM1161
1/2
F TRIP
1/2
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1. Interruptor de paro del motor “ / ”
2. Interruptor de arranque “ ”
3. Interruptor “INFO”ZAUM1162ZAUM11631
3
2
I
NFO
U5D7S4S0.book Page 11 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12713
Interruptor de arranque “ ”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU44712
La luz de aviso de avería del motor y la luz
de aviso del sistema ABS (únicamente el
modelo con ABS) se pueden encender
cuando se gira la llave a la posición “ON” y
se pulsa el interruptor de arranque, pero
esto no significa que haya un fallo.
SAUM3451
Interruptor Info “INFO”
Este interruptor se utiliza para seleccionar
las funciones en el visor de funciones del
indicador multifunción y para activar o des-
activar la luz de aviso de altas revoluciones.
(Consulte la página 3-4 para obtener más
información acerca del indicador multifun-
ción y la página 3-3 para obtener más infor-
mación acerca de la luz de aviso de altas
revoluciones del tacómetro).
SAU12821
Maneta de embragueLa maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-18).
SAU12872
Pedal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.

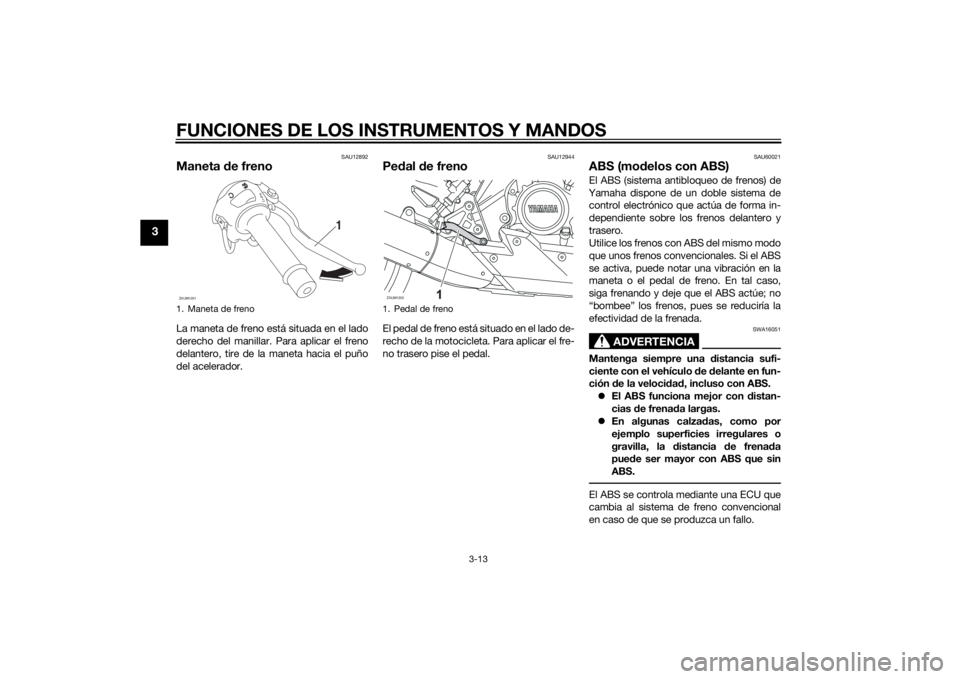

1. Maneta de embrague
1
1. Pedal de cambioZAUM1200
U5D7S4S0.book Page 12 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12892
Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
SAU12944
Pedal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU60021
ABS (modelos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

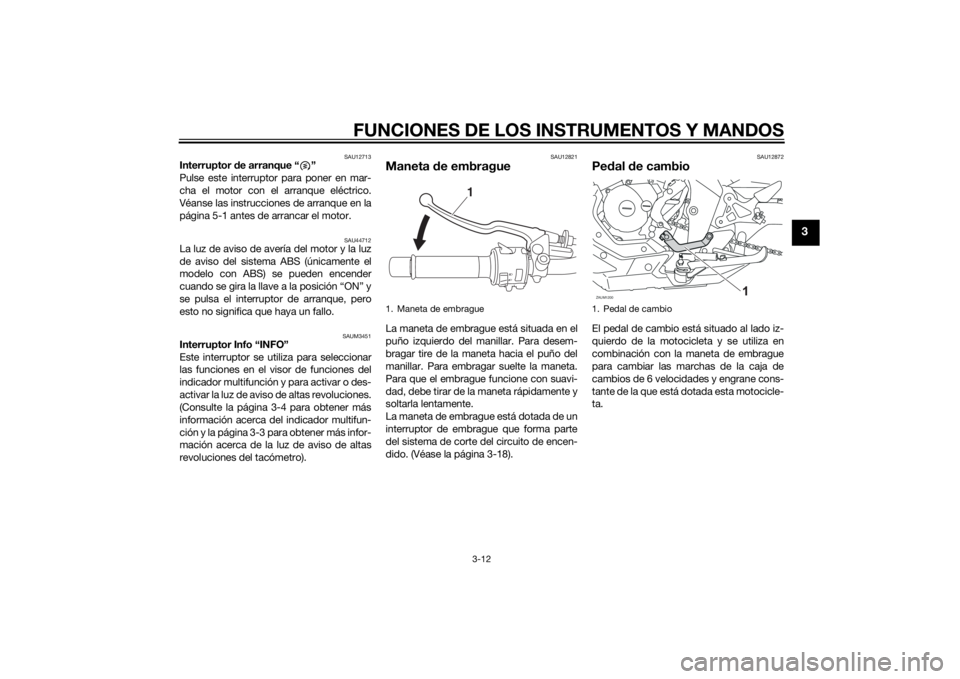

1. Maneta de frenoZAUM1201
1
I
NFO
1. Pedal de frenoZAUM1202
U5D7S4S0.book Page 13 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
NOTAEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAUM2082
Tapón del depósito de gasolinaPara extraer el tapón del depósito de ga-
solina
1. Abra la cubierta de la cerradura del ta-
pón del depósito de gasolina.
2. Introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido contra-
rio al de las agujas del reloj. La
cerradura se desbloquea y puede ex-
traerse el tapón del depósito de gaso-
lina.
Para colocar el tapón del depósito de
gasolina
1. Empuje el tapón en su sitio con la llave
en la cerradura.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda traseraZAUM122712ZAUM122812
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U5D7S4S0.book Page 14 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
2. Gire la llave en el sentido de las agujas
del reloj hasta su posición original y
luego extráigala.

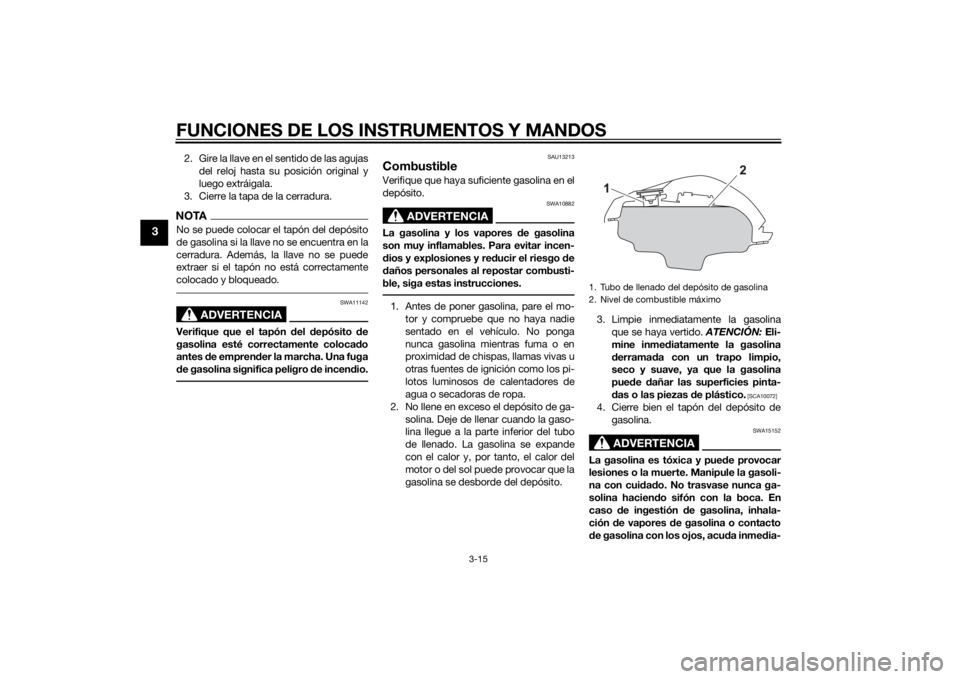

3. Cierre la tapa de la cerradura.NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA11142
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incendio.
SAU13213
CombustibleVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-
tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
U5D7S4S0.book Page 15 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU54601
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU13434
CatalizadorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
Gasolina recomendada:
Gasolina súper sin plomo (Gasohol
(E10) aceptable)
Capacidad del depósito de gasoli-
na:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.0 L (0.79 US gal, 0.66 Imp.gal)
U5D7S4S0.book Page 16 Monday, July 7, 2014 4:50 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAUM2461

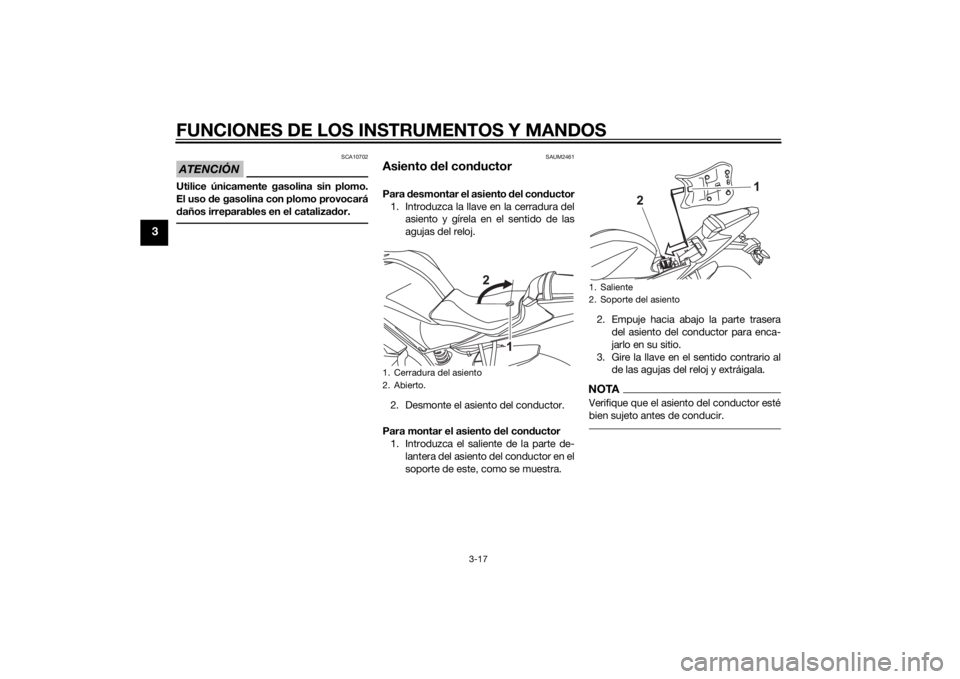

Asiento del conductorPara desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
2. Desmonte el asiento del conductor.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte de este, como se muestra.2. Empuje hacia abajo la parte trasera
del asiento del conductor para enca-
jarlo en su sitio.
3. Gire la llave en el sentido contrario al
de las agujas del reloj y extráigala.
NOTAVerifique que el asiento del conductor esté
bien sujeto antes de conducir.
1. Cerradura del asiento
2. Abierto.
1. Saliente
2. Soporte del asiento
U5D7S4S0.book Page 17 Monday, July 7, 2014 4:50 PM
