FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
O velocímetro mostra a velocidade de des-
locação do veículo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o taquímetro avançará rapidamente pela
gama de rpm e regressará a zero rpm, a fim
de testar o circuito eléctrico.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 11250 rpm e acima
Relógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premin-
do a tecla “SELECT” quando o interruptor
principal estiver na posição “OFF”, “LOCK”
ou “ ”.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE- LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes. 5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol- te-a para colocar o relógio em funcio-
namento.
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento e o in-
dicador de advertência do nível de
combustível “ ” ficarem intermitentes, re-
abasteça logo que possível.
1. Taquímetro
2. Zona vermelha do taquímetro
2
1
1. Relógio
1
1. Indicador de combustível
2. Indicador de advertência do nível de combustível “ ”
1
2
U1RCP1P0.book Page 7 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU47634
Modo D (mod o de transmissão)O Modo D é um sistema de desempenho
do motor controlado electronicamente que
permite seleccionar tr ês modos (“STD”, “A”
e “B”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-14 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)NOTAAntes de utilizar o Modo D, certifique-se de
que compreende o f uncionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
Mo do “STD”
O modo “STD” é adequado para condições
de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave e desportiva, des-
de a gama de baixa velocidade à gama de
alta velocidade.
Mo do “A”
No modo “A” o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade, quando comparado
com o modo “STD”.
Mo do “B”
No modo “B”, um modo adequado a con-
dições de condução que exijam uma utili-
zação especialmente delicada do
acelerador, a resposta é um pouco mais
lenta em relação ao modo “STD”.
PAU1234H
Interruptores d o guiadorEsquer da
1. Interruptor do modo de transmissão “MO-
DE”
1
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direcção “ / ”
4. Interruptor da buzina “ ”
2341
U1RCP1P0.book Page 13 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16121
Mantenha to do o tipo d e ímans (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e de trás,
caso contrário os rotores magnéticos equipa
dos nos cubos d as rodas po dem
ficar danifica dos, resultan do num incor-
recto d esempenho d o sistema de ABS.
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-sito de combustível
2
1
U1RCP1P0.book Page 17 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
2. Rode a chave no sentido contrário aodos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
U1RCP1P0.book Page 18 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
consulte imediatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU58110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51193
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
Verifique as ligações dos tubos.
Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
Verifique se todos os tubos passam
pela presilha.
Combustível recomen
dad o:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capaci dad e do depósito d e com-
bustível: 14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantid ad e da reserva de combus-

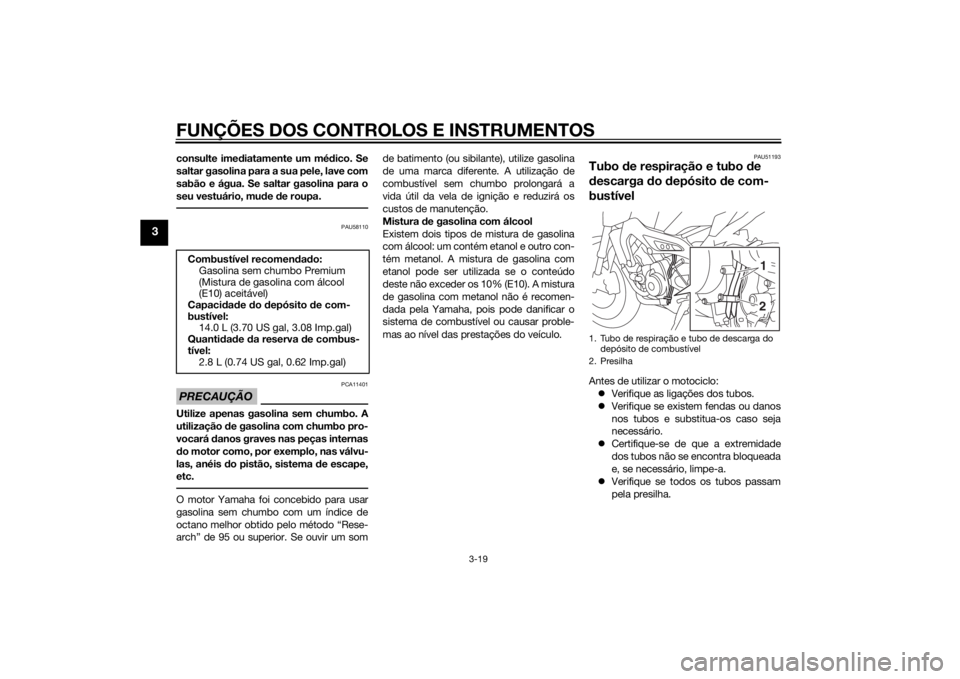

tível: 2.8 L (0.74 US gal, 0.62 Imp.gal)1. Tubo de respiração e tubo de descarga do
depósito de combustível
2. Presilha
21
U1RCP1P0.book Page 19 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exactamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter umajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU57940
Ajuste
do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador na direcção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o anel ajustador na
direcção (b).
1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direcção (b)*
Normal: 8 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador total- mente rodado na direcção (a)
1
(a)
(b)
U1RCP1P0.book Page 23 Friday, May 23, 2014 10:37 AM
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste. Força amortece
dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de voltas
do mecanismo ajustador da força de amor-
tecimento. Este intervalo de ajuste pode
não corresponder exactamente às especi-
ficações indicadas devido a pequenas dife-
renças no processo de fabrico.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola:
Mínimo (suave):1
Normal:
4
Máximo (dura): 7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
3 volta(s) na direcção (b)*
Normal: 1 1/2 volta(s) na direcção (b)*
Máximo (dura): Parafuso ajustador totalmente
rodado na direcção (a)
* Com o parafuso ajustador total- mente rodado na direcção (a)
1 (a)(b)
U1RCP1P0.book Page 24 Friday, May 23, 2014 10:37 AM
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15598
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra s empre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou d anos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-18, 3-19
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-9
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-11
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
U1RCP1P0.book Page 1 Friday, May 23, 2014 10:37 AM
