2015 YAMAHA GRIZZLY 550 Notices Demploi (in French)

8-11
8

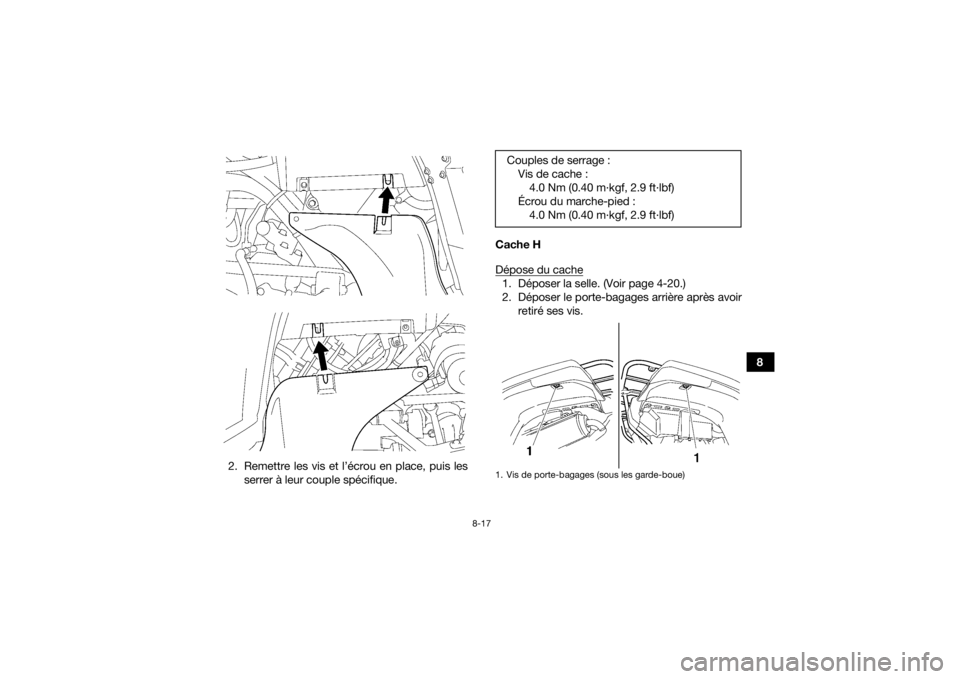

Mise en place du cache
Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U2LB61F0.book Page 11 Monday, February 17, 2014 2:33 PM

8-12
83. Retirer les rivets démontables, puis tirer le ca-
che vers le haut afin de le déposer.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache B
2. Rivet démontable
U2LB61F0.book Page 12 Monday, February 17, 2014 2:33 PM

8-13
8
2. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.
3. Reposer le cache A. Cache C
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.
Mise en place du cache1. Remettre le cache à sa place, puis monter les vis à serrage rapide.
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (bas) : 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U2LB61F0.book Page 13 Monday, February 17, 2014 2:33 PM

8-14
82. Remettre la selle en place.
Caches D et E
Dépose d’un cache
1. Retirer les caches A et C.
2. Retirer la vis à serrage rapide et la vis, puis ti- rer le cache vers le haut afin de le déposer.N.B.Afin de faciliter la dépose du cache D, placer le sé-
lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U2LB61F0.book Page 14 Monday, February 17, 2014 2:33 PM

8-15
8
Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Installer les caches A et C.
1. Cache E
2. Vis à serrage rapide
1. VisU2LB61F0.book Page 15 Monday, February 17, 2014 2:33 PM

8-16
8Caches F et G
Dépose d’un cache
1. Déposer les vis du cache, la vis du marche-
pied et l’écrou du marche-pied.
2. Tirer le cache vers le bas tout en enfonçant la saillie.
Mise en place d’un cache
1. Remettre le cache en place.
1. Cache F
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
1. Cache G
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
U2LB61F0.book Page 16 Monday, February 17, 2014 2:33 PM

8-17
8
2. Remettre les vis et l’écrou en place, puis les serrer à leur couple spécifique. Cache H
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le porte-bagages arrière après avoir
retiré ses vis.Couples de serrage :Vis de cache :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Écrou du marche-pied : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)1. Vis de porte-bagages (sous les garde-boue)
U2LB61F0.book Page 17 Monday, February 17, 2014 2:33 PM

8-18
83. Déposer les rivets démontables, puis ap-
puyer aux endroits illustrés.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages arrière
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache H
2. Rivet démontable
2
1
U2LB61F0.book Page 18 Monday, February 17, 2014 2:33 PM
