2015 YAMAHA FX SVHO display

Utilizzo della moto d’acqua
86
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00602]
HJU32873
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodi-
ta, rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore per
evitare l’avviamento accidentale del motore o
l’uso non autorizzato da parte di bambini o di
altre persone.
HJU43410Come usare la moto d’acqua
Quando si preme la leva dell’acceleratore, il
display multifunzione mostra l’indicatore sen-
so di marcia “F” (marcia avanti) e la moto
d’acqua si sposta in marcia avanti. Con l’indi-
catore senso di marcia “F” (marcia avanti), la
moto d’acqua si sposta in avanti a velocità di
traino anche se la leva dell’acceleratore è
completamente chiusa (minimo). (Vedere pa- gina 34 per le procedure di funzionamento
del sistema del cambio.)
HJU43421Esecuzione di virate
AVVERTENZA
HWJ01781
Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.
Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
1
“F” (posizione di marcia avanti)
1
UF3J71H0.book Page 86 Thursday, June 26, 2014 11:12 AM

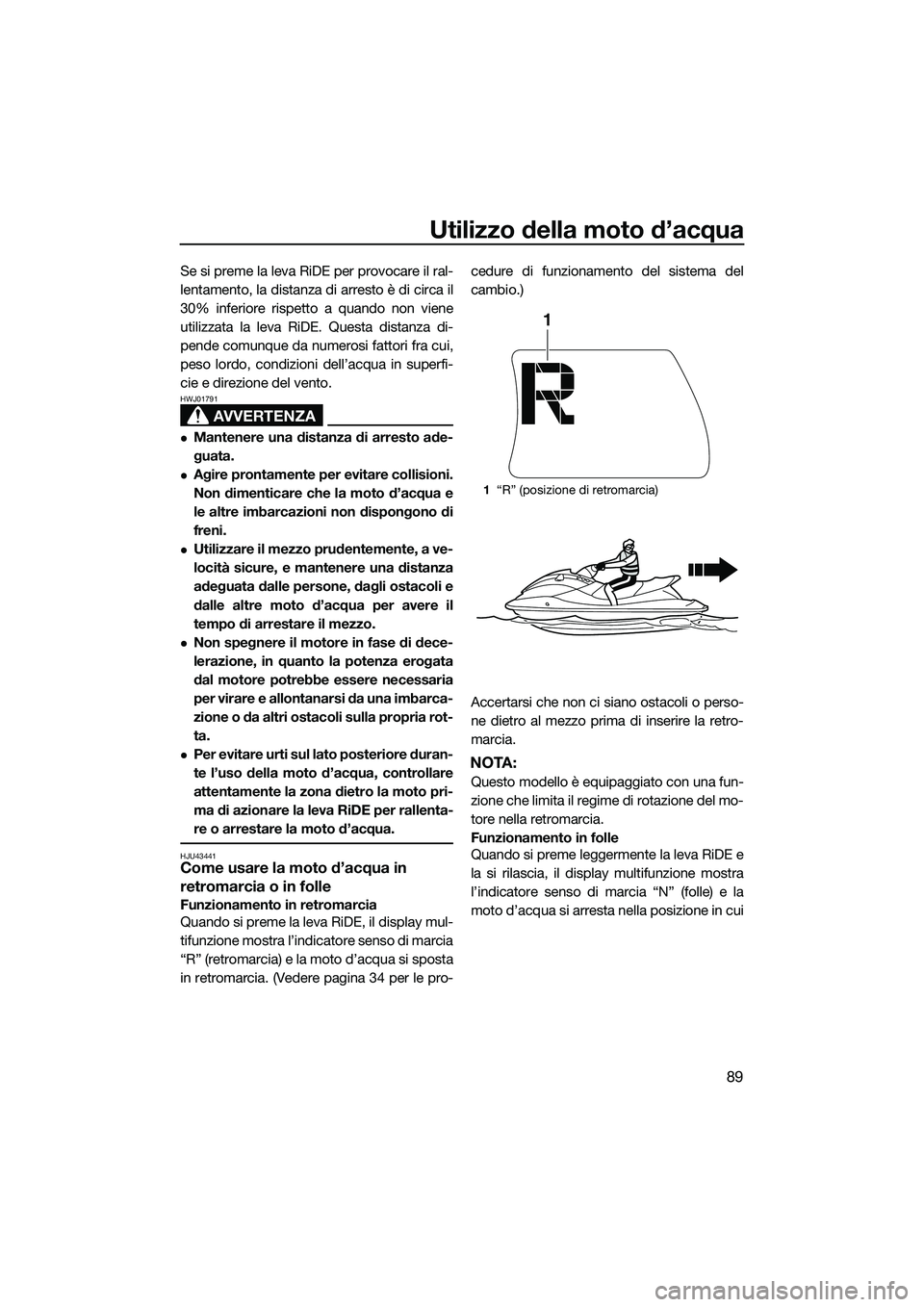

Utilizzo della moto d’acqua
89
Se si preme la leva RiDE per provocare il ral-
lentamento, la distanza di arresto è di circa il
30% inferiore rispetto a quando non viene
utilizzata la leva RiDE. Questa distanza di-
pende comunque da numerosi fattori fra cui,
peso lordo, condizioni dell’acqua in superfi-
cie e direzione del vento.
AVVERTENZA
HWJ01791
Mantenere una distanza di arresto ade-
guata.
Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.
Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il
tempo di arrestare il mezzo.
Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarca-
zione o da altri ostacoli sulla propria rot-
ta.
Per evitare urti sul lato posteriore duran-
te l’uso della moto d’acqua, controllare
attentamente la zona dietro la moto pri-
ma di azionare la leva RiDE per rallenta-
re o arrestare la moto d’acqua.
HJU43441Come usare la moto d’acqua in
retromarcia o in folle
Funzionamento in retromarcia
Quando si preme la leva RiDE, il display mul-
tifunzione mostra l’indicatore senso di marcia
“R” (retromarcia) e la moto d’acqua si sposta
in retromarcia. (Vedere pagina 34 per le pro-cedure di funzionamento del sistema del
cambio.)
Accertarsi che non ci siano ostacoli o perso-
ne dietro al mezzo prima di inserire la retro-
marcia.
NOTA:
Questo modello è equipaggiato con una fun-
zione che limita il regime di rotazione del mo-
tore nella retromarcia.
Funzionamento in folle
Quando si preme leggermente la leva RiDE e
la si rilascia, il display multifunzione mostra
l’indicatore senso di marcia “N” (folle) e la
moto d’acqua si arresta nella posizione in cui
1
“R” (posizione di retromarcia)
1
UF3J71H0.book Page 89 Thursday, June 26, 2014 11:12 AM

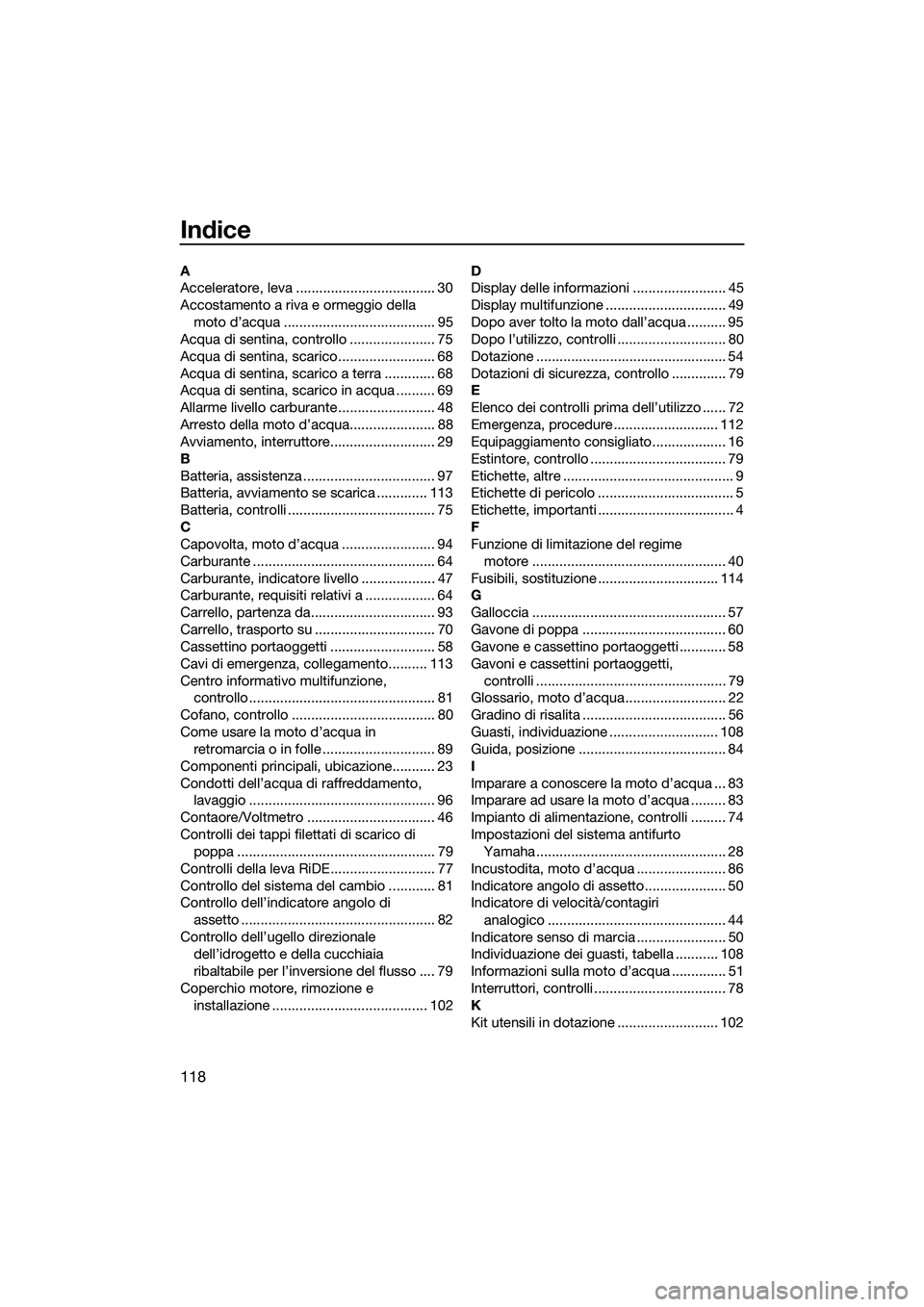

118
Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della moto d’acqua ....................................... 95
Acqua di sentina, controllo ...................... 75
Acqua di sentina, scarico ......................... 68
Acqua di sentina, scarico a terra ............. 68
Acqua di sentina, scarico in acqua .......... 69
Allarme livello carburante ......................... 48
Arresto della moto d’acqua...................... 88
Avviamento, interruttore........................... 29
B
Batteria, assistenza .................................. 97
Batteria, avviamento se scarica ............. 113
Batteria, controlli ...................................... 75
C
Capovolta, moto d’acqua ........................ 94
Carburante ............................................... 64
Carburante, indicatore livello ................... 47
Carburante, requisiti relativi a .................. 64
Carrello, partenza da................................ 93
Carrello, trasporto su ............................... 70
Cassettino portaogge tti ........................... 58
Cavi di emergenza, collegamento.......... 113
Centro informativo multifunzione, controllo ................................................ 81
Cofano, controllo ..................................... 80
Come usare la moto d’acqua in retromarcia o in folle ............................. 89
Componenti principali, ubicazione........... 23
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 96
Contaore/Voltmetro ................................. 46
Controlli dei tappi filettati di scarico di poppa ................................................... 79
Controlli della leva RiDE........................... 77
Controllo del sistema del cambio ............ 81
Controllo dell’indicatore angolo di assetto .................................................. 82
Controllo dell’ugello direzionale dell’idrogetto e della cucchiaia
ribaltabile per l’inversione del flusso .... 79
Coperchio motore, rimozione e installazione ........................................ 102 D
Display delle informazioni ........................ 45
Display multifunzione ............................... 49
Dopo aver tolto la moto dall’acqua .......... 95
Dopo l’utilizzo, controlli ............................ 80
Dotazione ................................................. 54
Dotazioni di sicurezza, controllo .............. 79
E
Elenco dei controlli prima dell’utilizzo ...... 72
Emergenza, procedure ........................... 112
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 79
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Funzione di limitazione del regime
motore .................................................. 40
Fusibili, sostituzione ............................... 114
G
Galloccia .................................................. 57
Gavone di poppa ..................................... 60
Gavone e cassettino portaoggetti ............ 58
Gavoni e cassettini portaoggetti, controlli ................................................. 79
Glossario, moto d’acqua.......................... 22
Gradino di risalita ..................................... 56
Guasti, individuazione ............................ 108
Guida, posizione ...................................... 84
I
Imparare a conoscere la moto d’acqua ... 83
Imparare ad usare la moto d’acqua ......... 83
Impianto di alimentazione, controlli ......... 74
Impostazioni del sistema antifurto Yamaha ................................................. 28
Incustodita, moto d’acqua ....................... 86
Indicatore angolo di assetto..................... 50
Indicatore di velocità/contagiri analogico .............................................. 44
Indicatore senso di marcia ....................... 50
Individuazione dei guasti, tabella ........... 108
Informazioni sulla moto d’acqua .............. 51
Interruttori, controlli .................................. 78
K
Kit utensili in dotazione .......................... 102
UF3J71H0.book Page 118 Thursday, June 26, 2014 11:12 AM
